SMC CDU系列自由安装型气缸结构设计

　　在非标自动化设备的紧凑工位布局中，气动执行元件的安装空间往往被压缩到极致，这类自由安装型气缸正是为解决狭小空间的直线驱动需求而生，常见于电子装配线的料件推送、工装夹具的夹紧定位、包装设备的短行程推料、检测工位的工件顶升等场景，相比标准拉杆气缸，它不需要额外的安装支架，可直接通过缸体上的安装孔从多个方向固定，大幅缩减安装占用的空间体积。

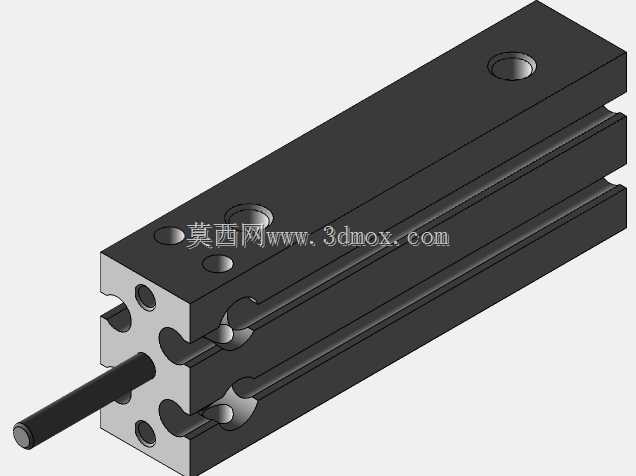

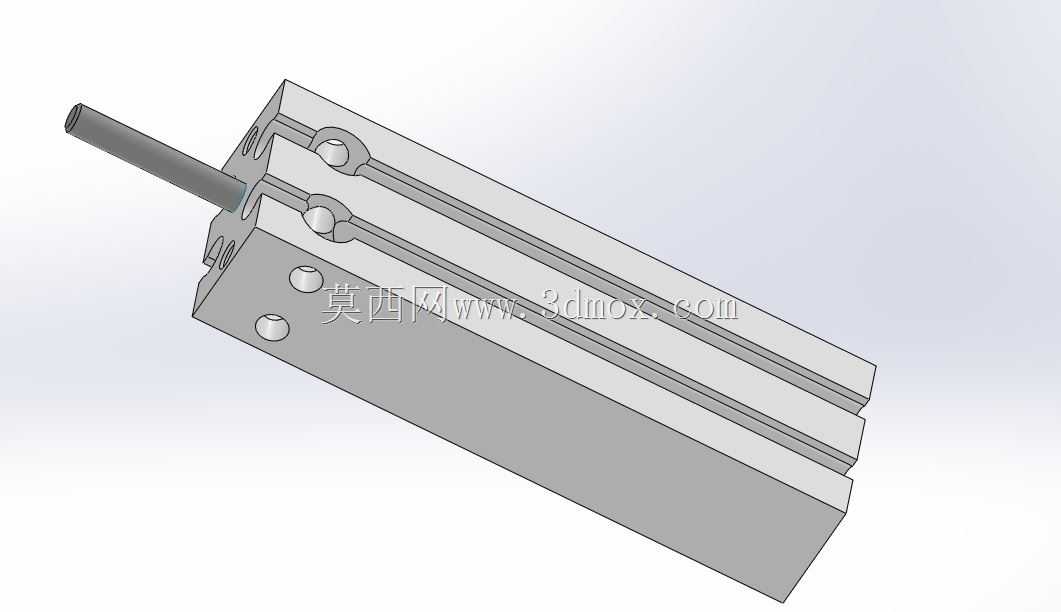

　　从结构设计来看，这款气缸采用方形缸体的一体化设计，缸筒与端盖采用铆压封装的形式，没有外露的拉杆结构，缸体四个方向都预留了安装通孔，既可以从缸体正面通过通孔穿螺栓固定在安装板上，也可以从侧面借助螺纹孔完成固定，安装方式灵活，能适配不同方向的布局需求。活塞杆采用精密研磨的不锈钢材质，表面粗糙度控制在合理范围，配合缸内的耐磨导向环，能保证活塞杆伸出与缩回过程中的直线度，避免侧向负载导致的杆体偏磨，延长密封件的使用寿命。缸体上的磁性开关安装槽直接集成在缸体侧面，不需要额外加装固定导轨，磁性开关可以顺着槽体滑动调整位置，方便调试人员根据实际行程需求设置到位检测的位置，快速完成传感器的位置校准。

　　在功能特性上，这类气缸属于单杆双作用的执行元件，通过压缩空气分别从缸体两端的气口进气，推动活塞完成伸出和缩回的动作，响应速度快，动作平稳，在额定压力范围内可以稳定输出推力与拉力，适配常规工厂0.4-0.7MPa的压缩空气气源。缸内的活塞密封采用双向密封结构，能有效降低气体泄漏量，同时减少活塞运动过程中的摩擦阻力，避免低速运动时出现爬行现象。活塞杆端的防尘圈可以阻挡工位环境中的粉尘、切削液碎屑进入缸体内部，保护内部密封件不受异物刮损，适配多数普通工业车间的使用环境，不需要额外加装防护套就能满足日常使用需求。

　　从安装边界与尺寸设计来看，这款30行程的自由安装气缸，缸体的长宽尺寸控制在极小的范围内，整体外形规整没有突出的结构，安装时不需要预留额外的操作空间来避让突出的气嘴或者拉杆，气口采用内螺纹设计，可直接适配标准快插接头，气管连接后不会过多占用侧面空间。安装孔的位置度公差经过严格控制，多台同型号气缸并排安装时不会出现孔位错位的问题，方便在密集排布的工位上批量安装使用。活塞杆的伸出端可以根据实际使用需求加装不同类型的连接附件，比如浮动接头、Y型接头、I型接头，用来适配不同的负载连接需求，抵消安装时的微小同轴度误差，避免活塞杆承受额外的径向力。

　　在实际选型应用中，这类气缸尤其适合行程较短、安装空间局促的工位，比如流水线侧方的挡料机构，不需要预留气缸尾部的安装空间，直接将缸体固定在流水线型材的侧面就能完成安装；在小型工装夹具上，它可以直接嵌入夹具的安装槽内，不需要额外设计安装支架，减少夹具的整体体积与加工成本。设计建模时，需要重点关注缸体安装孔的位置精度、活塞杆与缸体的同轴度、磁性开关槽的尺寸公差，保证加工出来的零件可以顺利完成装配，同时要预留密封件的安装槽尺寸，避免密封件压缩量过大导致摩擦阻力上升，或者压缩量不足导致漏气问题。另外，气口的位置设计要考虑实际接管的操作空间，避免安装后接头与周边结构发生干涉，保证气管可以顺畅连接，不会出现过度弯折影响气路通畅的问题。
