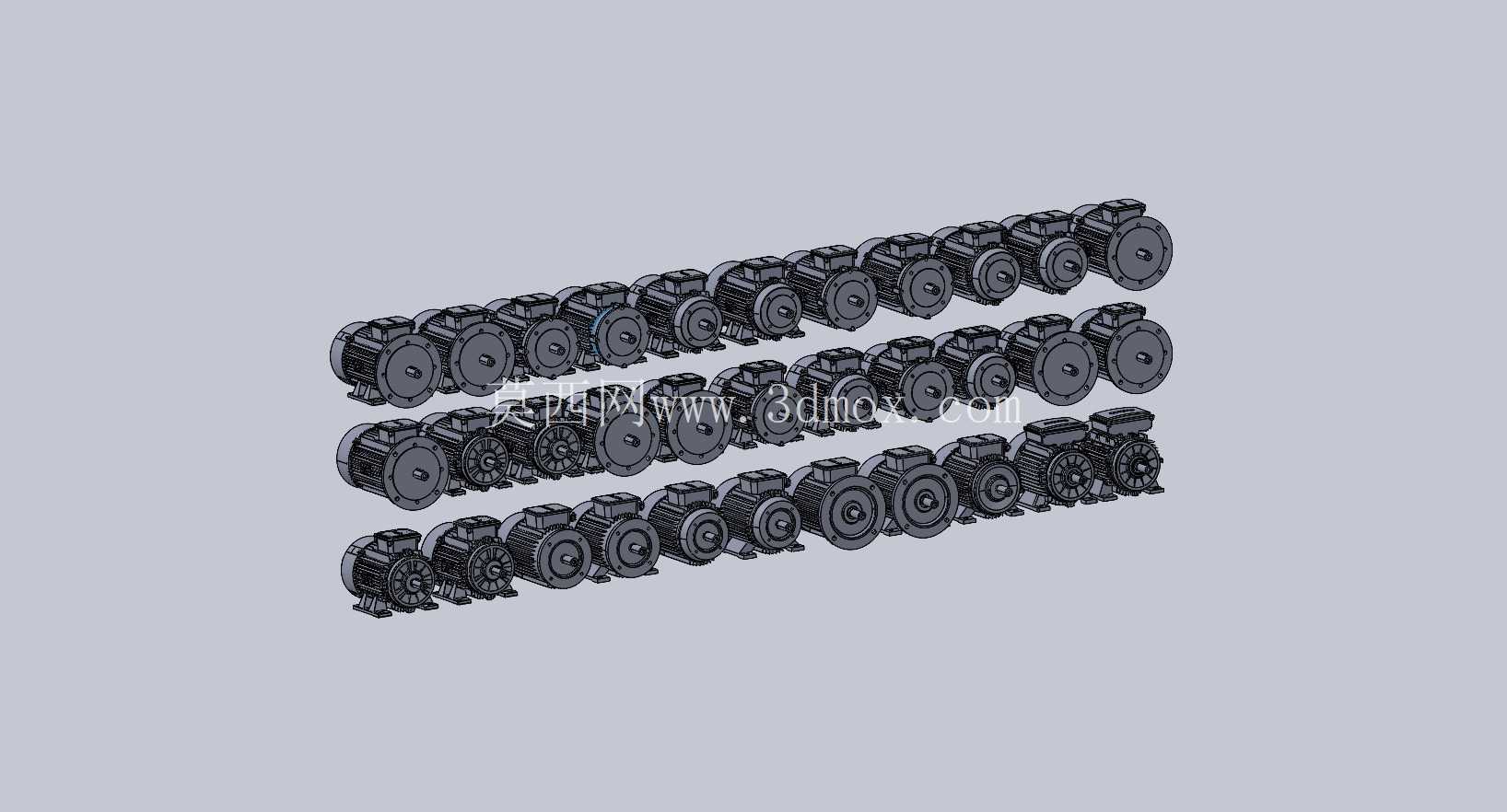

112规格VDE系列电机组三维结构设计

在中小功率工业动力配套场景里，这类112机座规格的VDE认证电机，是很多设备厂商做出口机型动力选型时的常用选项，整套模型把同系列不同绕组配置、不同输出轴形式的电机做了统一排布，能直接给做设备动力布局的工程师做选型参考，不用反复核对不同供应商的外形安装尺寸偏差。从实际应用端来看，这类电机覆盖的场景很杂，小型输送线的驱动辊配套、食品加工机械的主轴动力、小型风机水泵的动力源、自动化专机的工位动力输出都能用到，VDE认证的属性决定了它主要面向对电气安全有强制要求的出口设备配套场景，所以设计阶段对安装边界的统一度要求很高，不能出现同功率不同批次电机安装孔位对不上、轴伸长度超差的问题。

整套模型的设计思路是先锁定112机座的核心安装基准：底脚安装的孔距公差带控制在±0.2mm以内，轴伸的直径、键槽尺寸完全统一对应标准公差，端盖的止口尺寸保持一致，这样不管是选B3底脚安装、B5法兰安装还是B14小法兰安装的变体，设备端的安装接口不用做二次修改就能适配。从结构细节来看，模型里完整还原了电机的接线盒位置、散热筋的排布走向、吊环的安装螺纹孔、后端风罩的外形轮廓，这些细节在做设备整体布局干涉检查的时候非常关键——很多新手工程师做布局的时候只算电机主体的长宽高，忽略接线盒突出的高度、风罩的径向尺寸，最后装配的时候才发现和旁边的走线槽、设备护板撞件，返工调整安装位浪费大量时间。

不同变体的电机在模型里做了明确的区分：绕组功率不同的机型，机身长度有细微差别，风罩的长度也对应调整，输出轴有单轴伸、双轴伸的不同选项，部分带刹车的机型后端会多出刹车模块的结构段，这些差异点都在模型里做了准确还原，选型的时候可以直接测量对应机型的总长、轴伸长度，不用单独去翻样本手册核对。安装边界方面，底脚安装的基准面到底轴中心的高度严格对应112机座的标准尺寸，法兰安装的止口配合直径、安装孔的分布圆直径都做了精准建模，不管是做卧式安装的设备机架配套，还是立式安装的法兰对接，都能直接把模型调入装配体做配合，不用额外修正尺寸。

从结构设计的合理性来看，散热筋的排布是顺着电机运行时的气流方向设计的，风罩导流后的气流能顺着散热筋的沟槽完整流过机身表面，不会出现气流紊流导致的局部散热死角；接线盒的位置设置在机身侧面，预留了足够的线缆弯折空间，就算是用大线径的动力线缆，接线的时候也不会出现线缆弯折半径不够损伤线芯的问题；吊环的安装位在机身重心的正上方，吊装的时候能保持电机水平，不会出现倾斜磕碰端盖的情况。做设备设计的时候，把这套电机模型直接调入装配体，就能同步完成安装板的孔位设计、传动部件的对接位置确认、安全护罩的尺寸规划，不用等电机实物到场再测绘尺寸，能大幅缩短设备的设计周期，也能避免因为尺寸核对偏差导致的加工件报废问题。对于做电机本体改型设计的工程师来说，这套模型也能作为基础参考，在保持安装接口通用的前提下，调整内部绕组、散热结构的时候，不用重新搭建整个机身的基准模型，能节省不少基础建模的时间。
