天圆地方异形钣金过渡连接结构

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1203804
  • 天圆地方异形钣金过渡连接结构
  • 天圆地方异形钣金过渡连接结构

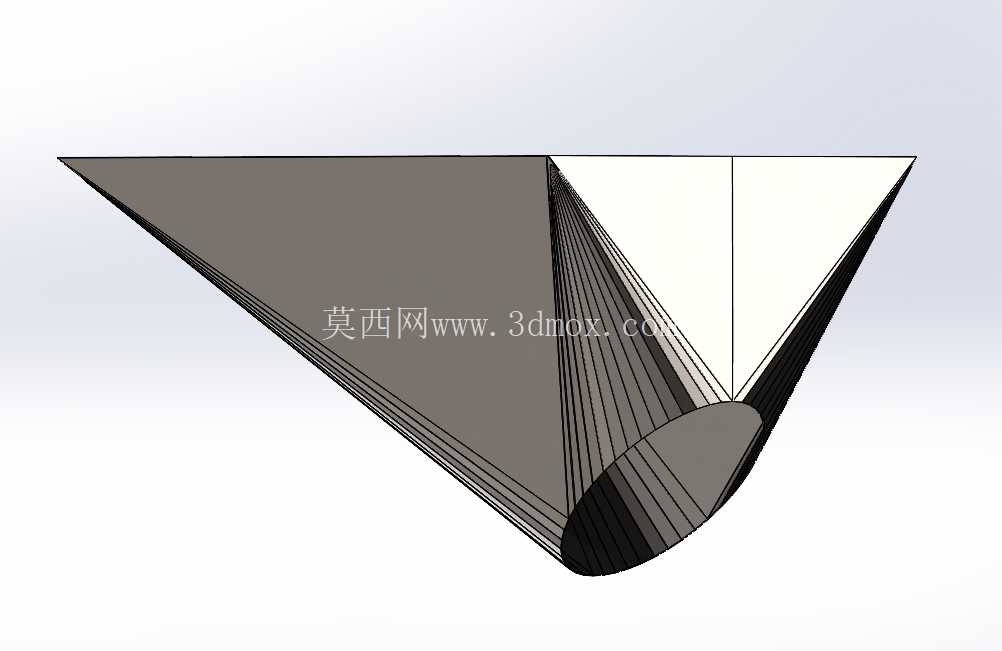

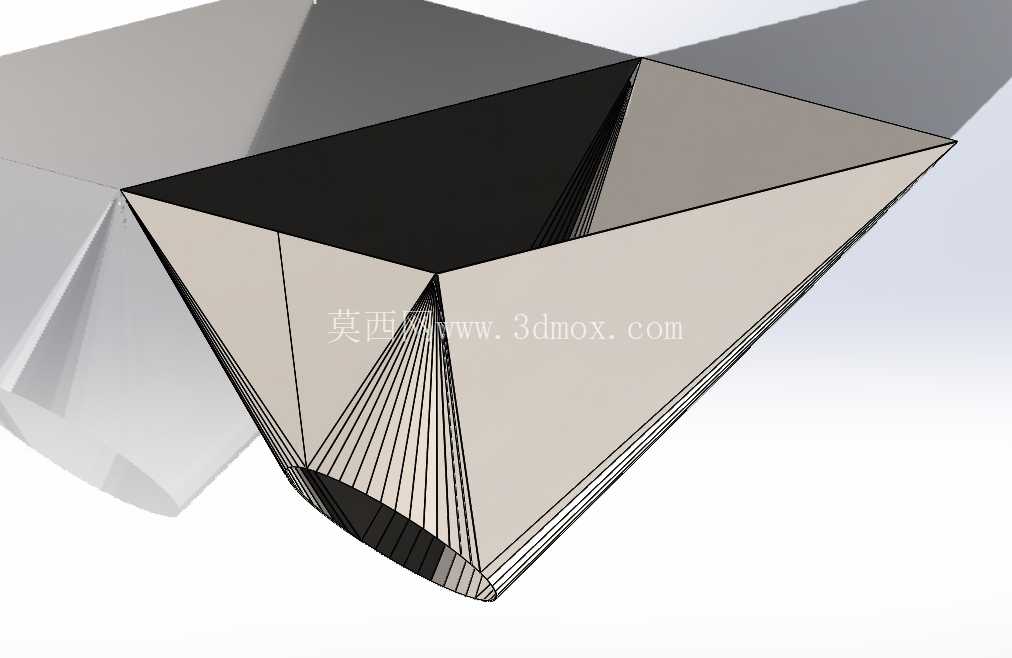

这类天圆地方异形钣金结构,在汽车冲压配套的管路系统、白车身局部风道衔接、排气系统变径段里应用十分普遍,日常做结构对接时,经常会遇到圆形截面管路与矩形/方形安装接口的衔接需求,常规的等径接头、标准弯头根本无法适配这种截面突变的安装场景,这时候就需要这类专门设计的异形过渡钣金件来完成截面的平滑转换,避免管路通径突变带来的风阻激增、气流紊流、应力集中等问题。从结构设计逻辑来看,这个构件的核心是实现圆形端口与三角形平直端口的平滑过渡,建模时需要先确定两端接口的安装边界尺寸:圆形端的外径需要匹配对接的圆管内径或者法兰安装孔位,保证对接时同轴度偏差控制在钣金件公差允许范围内,避免安装时出现强制装配带来的钣金变形;另一端的三角形平直端口,需要匹配对应安装面的轮廓尺寸,三个边的直线度、端口平面度都要满足焊接或者螺栓连接的装配要求,端口处预留的翻边量要根据连接方式确定,如果是焊接连接,翻边宽度控制在1.5-2倍板厚即可,如果是螺栓连接,还要在翻边上预先规划安装孔的位置,保证孔位与对接件的孔位同轴。设计时的展开放样是这类钣金件的核心难点,不同于标准天圆地方的对称结构,这个构件的三角形端口是非对称结构,三个边对应的锥面过渡曲率都有差异,不能直接套用标准天圆地方的展开公式,需要通过三角线法逐段划分曲面单元,把整个过渡曲面拆分成若干个小的三角形平面单元,逐段计算每一条素线的实长,再依次拼接成平面展开图,还要预留出折弯、焊接的工艺余量,避免成型后端口尺寸出现偏差。实际成型过程中,这类构件一般采用薄板冲压折弯结合焊接的工艺制作,板厚根据应用场景的承压、受力需求选择,通风类应用一般选0.8-1.5mm的冷轧钢板,排气系统则需要选用耐热不锈钢板材,折弯时要注意控制每一段素线的折弯角度,避免出现局部褶皱或者过度拉伸导致的板料减薄,焊接时采用分段对称焊的方式,控制焊接变形量,保证成型后两端端口的位置度符合安装要求。从安装边界来看,这类过渡件的整体长度需要根据现场的安装空间确定,既要保证过渡段的锥度平缓,减少气流阻力,又不能过长占用过多的安装空间,一般来说锥面的母线与轴线的夹角控制在15-30度之间比较合理,角度过大会导致气流转向过快,阻力激增,角度过小则会导致构件过长,增加材料成本和安装空间占用。在汽车冲压模具的配套工装设计里,这类钣金件的成型模具也需要专门设计,成型模的型腔要完全贴合构件的外曲面,压边圈的压力需要根据板料的拉伸特性调整,避免成型过程中出现板料起皱或者拉裂的问题,对于小批量的制作场景,也可以采用数控下料后手工折弯组焊的方式,但成型精度会比模具冲压低一些,适合样机试制阶段使用。这类异形过渡结构除了汽车领域的应用,在通风除尘管路、工业设备的排风系统、物料输送管道的变径段也有广泛的使用场景,核心作用都是解决不同截面形状管路的平滑衔接问题,减少管路系统的局部阻力,提升整个系统的运行效率,同时避免截面突变位置出现应力集中,提升构件的使用寿命。建模过程中需要特别注意曲面的光顺性,相邻曲面之间要做到G1连续,避免出现硬棱,否则不仅会增加气流阻力,还会在折弯成型时出现应力集中点,容易在使用过程中出现开裂问题,另外展开图的尺寸校验也十分重要,完成展开后需要通过模拟折弯成型来校验最终的端口尺寸是否符合设计要求,避免下料后出现尺寸偏差导致零件报废。
