汽车冲压产线用C型起重线圈吊钩结构

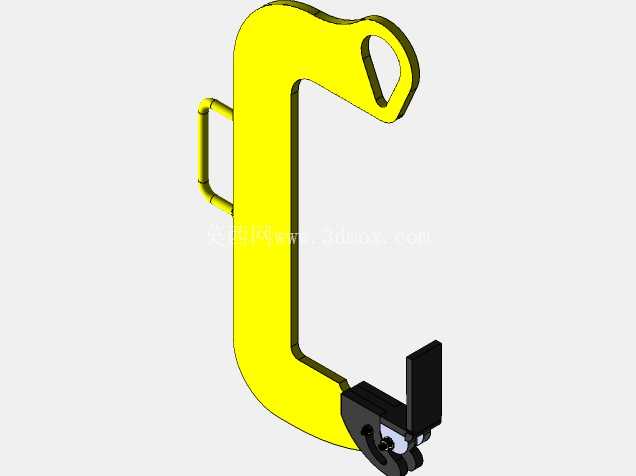

在汽车冲压零部件生产的物料流转环节，卷料、成组冲压坯料以及冲压后的线圈类工件的短距离转运，一直是车间物流里容易被忽略却直接影响生产节拍的环节。常规的直柄吊钩在起吊带中心孔的卷状工件时，很容易出现工件滑脱、吊点偏移导致的工件磕碰问题，尤其是汽车冲压用的高强度钢卷、成型后的线圈类冲压件，一旦磕碰产生变形，就会直接导致后续冲压工序出现送料偏差、成型尺寸超差的问题，带来不必要的物料损耗。这款C型结构的线圈吊钩，就是针对这类卷状、带中心通孔的工件吊运需求做的定向结构设计，区别于普通起重吊钩的开放式钩头，它整体采用C型的闭合承力框架，钩头部分做了适配线圈内孔的圆弧过渡，能直接穿入线圈的中心孔内，承力时整个钩身的受力面和线圈内圈贴合，不会出现局部应力集中压伤工件内圈的情况。从结构设计的逻辑来看，这款吊钩的主承力臂采用等强度的变截面设计，靠近上端吊孔的位置截面厚度更大，因为起吊时这个位置承受的弯矩最大，往下延伸到钩身中段，截面厚度根据弯矩分布做了适度缩减，在保证整体结构强度满足额定起重量要求的前提下，尽可能降低吊钩自身的重量，减少起重设备的无效负载。钩身侧面设置的小型手持握杆，是考虑到车间工人在挂吊作业时的操作便利性，工人可以握持这个握杆调整吊钩的穿入角度，不需要直接接触主承力臂，避免挂吊时工件晃动挤伤手部，这个细节结构在很多通用吊钩设计里经常被忽略，但在实际车间作业场景里能大幅提升挂吊操作的安全性和效率。下端的挡料锁紧结构是这款吊钩的核心功能设计，当钩身穿入线圈内孔完成挂接后，下端的黑色挡块可以翻转到锁止位置，挡住线圈的下端脱出路径，即使起吊过程中出现小幅晃动、启停冲击，线圈也不会从钩身开口处滑脱，相比无挡块的C型钩，它的作业安全冗余更高，尤其适合汽车冲压车间里跨工位的长距离吊运、以及需要经过设备上方的吊运路径，能彻底避免工件坠落的安全隐患。上端的吊孔做了长圆形的过渡设计，不是简单的圆孔，这种设计可以适配不同规格的卸扣、起重吊环连接，不管是和钢丝绳吊具配合，还是直接挂在电动葫芦的吊钩上，都能保证吊点的自由度，不会出现吊具别劲导致的吊钩倾斜问题。从安装边界和适配场景来看，这款吊钩的C型开口深度是按照汽车冲压常用钢卷、线圈类工件的最大宽度做的匹配设计，钩身的内侧宽度预留了足够的工件放置间隙，不会因为工件宽度公差出现卡滞，同时钩身外侧的轮廓尺寸做了优化，在穿入线圈内孔时，钩头的导入角做了圆弧打磨处理，即使工件内孔有轻微的变形，也能顺利穿入，不需要工人额外撬动工件调整位置。在实际使用中，这款吊钩除了能吊运冲压钢卷，也可以适配同类型的带中心孔的盘类、筒类冲压工件，只需要根据工件的重量选择对应额定载荷的规格即可，不需要额外更换吊具，能减少车间里吊具的种类储备，降低工装管理的成本。结构受力层面，整个钩身的折弯处都做了大圆角的应力释放处理，避免直角折弯带来的应力集中问题，长期承受交变起吊载荷时，不会在折弯位置出现疲劳裂纹，延长吊具的使用寿命。下端的锁紧挡块采用销轴铰接的结构，锁止和解锁的操作只需要扳动挡块到对应位置即可，不需要额外的插销或者紧固件，工人单手就能完成操作，不会因为繁琐的锁止步骤影响挂吊的作业效率。和普通的吊装带配合卸扣的吊运方式相比，这款专用吊钩的挂吊时间能缩短60%以上，而且不会出现吊装带磨损工件表面、吊装带被工件锐边割断的问题，尤其适合表面质量要求高的汽车冲压件吊运，能避免吊装过程中产生的表面划伤，减少后续打磨、返修的工作量。在三维建模过程中，整个结构的配合间隙都按照实际机加工的公差要求做了预留，铰接位置的销轴和孔的配合间隙控制在合理范围，既不会因为间隙过大导致挡块晃动，也不会因为间隙过小出现锁止卡滞的问题，所有的棱边都做了倒角处理，没有尖锐的毛刺边，符合车间工装的安全设计要求。
