开合式电流互感器结构三维设计

在低压配电回路改造、车载用电系统电流采集、工业设备能耗监测场景里，经常会遇到已布设完成的电缆无法断电拆解的工况，这时候开合式结构的电流检测部件就成了首选方案，本次呈现的这款开合式电流互感器结构，就是针对这类不停电加装场景做的结构优化设计。从实际使用逻辑出发，这类部件不需要断开被测主回路，只需要将开合结构卡扣在被测电缆外侧，就能通过电磁感应原理采集回路电流信号，输出对应变比的采样信号给后续的计量、保护或者监测模块，相比传统闭合式互感器，省去了拆线、穿线、重新压接的工序，尤其适合存量设备改造、临时用电监测、车载配电系统加装检测模块的场景，能大幅降低现场施工的工作量，也避免了断电作业带来的生产停滞风险。

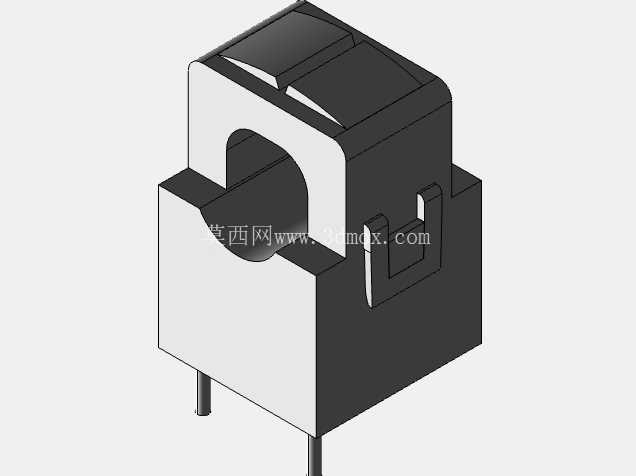

从结构设计思路来看，这款部件采用上下分体的卡扣式结构，主体分为固定基座和可开合的上盖两部分，中间的半圆形开孔在闭合后形成完整的穿线腔，适配对应直径的被测电缆，开合位置做了定位止口设计，闭合后能保证磁路完全对齐，避免因磁路间隙过大带来的采样误差，外壳采用阻燃绝缘工程塑料材质，既保证了足够的结构强度，也能实现带电部件与外部的绝缘隔离，满足低压电气设备的安全防护要求。底部伸出的两个引脚是信号输出端，分别对应二次侧绕组的两个接线端，引脚做了加粗设计，既可以直接插装在PCB板上做焊接固定，也可以搭配接线端子做导线连接，适配不同的安装接线方式。

从安装边界尺寸来看，这款互感器的整体外形为方块式结构，穿线腔的直径适配常规10mm及以下直径的单芯电缆，整体安装占用空间小，不需要额外预留过大的安装位置，在紧凑的配电盒、车载电控箱内部也能顺利布置。开合结构的卡扣位置设置在侧面，不需要额外的紧固件，现场安装时只需要按压卡扣就能打开上盖，卡入电缆后扣合卡扣即可完成安装，单人就能完成全部操作，不需要额外的安装工具。磁芯部分采用高导磁率的硅钢片叠压结构，开合面做了精密研磨处理，尽可能减小闭合后的磁阻，保证小电流工况下的采样精度，二次绕组采用高强度漆包线均匀绕制在磁芯外侧，绕组与外壳之间填充绝缘缓冲材料，既可以避免运输、安装过程中的震动导致绕组移位，也能进一步提升绝缘性能，满足不同工况下的使用可靠性。

在实际选型应用中，这类开合式互感器常搭配电力监测仪表、能耗采集终端、电机保护模块使用，在汽车冲压生产线的设备能耗监测场景里，不需要拆解设备主回路电缆，就能快速加装电流采集部件，实现单台设备的用电数据采集，为生产线能耗统计、设备运行状态监测提供数据支撑。结构设计过程中，重点考虑了现场安装的便捷性，所有棱角位置都做了圆角处理，避免安装过程中划伤操作人员或者电缆绝缘层，外壳的合模线位置做了错位设计，避免长期使用后灰尘、水汽从合模缝隙进入内部影响电气性能，卡扣结构做了反复开合的疲劳强度校核，保证多次开合后依然能保持足够的扣合力，不会因为设备运行震动导致上盖松脱、磁路错位，影响采样精度。

不同于传统闭合式互感器需要在布线阶段提前预装，这款开合式结构的设计完全适配后装市场的需求，不管是老旧配电系统的改造升级，还是新增监测点位的快速布设，都能在不影响原有系统正常运行的前提下完成加装，大幅降低了施工难度和改造成本。在三维建模过程中，对磁芯的配合间隙、卡扣的变形量、引脚的位置度都做了公差配合校核，保证生产装配时各部件能顺利组装，闭合后的磁路对齐误差控制在极小范围内，避免因结构公差带来的测量误差。外壳的壁厚设计兼顾了结构强度和材料成本，受力位置做了局部加厚处理，非受力位置适当减小壁厚，在保证抗冲击、抗挤压能力的前提下，尽可能控制整体重量，避免安装后因为自身重量对被测电缆造成额外的拉力，影响原有线路的固定可靠性。
