立式耐高温燃气工业燃烧室结构设计

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1203814
  • 立式耐高温燃气工业燃烧室结构设计
  • 立式耐高温燃气工业燃烧室结构设计
  • 立式耐高温燃气工业燃烧室结构设计
  • 立式耐高温燃气工业燃烧室结构设计
  • 立式耐高温燃气工业燃烧室结构设计
  • 立式耐高温燃气工业燃烧室结构设计
  • 立式耐高温燃气工业燃烧室结构设计
  • 立式耐高温燃气工业燃烧室结构设计
  • 立式耐高温燃气工业燃烧室结构设计
  • 立式耐高温燃气工业燃烧室结构设计
  • 立式耐高温燃气工业燃烧室结构设计
  • 立式耐高温燃气工业燃烧室结构设计
  • 立式耐高温燃气工业燃烧室结构设计
  • 立式耐高温燃气工业燃烧室结构设计
  • 立式耐高温燃气工业燃烧室结构设计
  • 立式耐高温燃气工业燃烧室结构设计

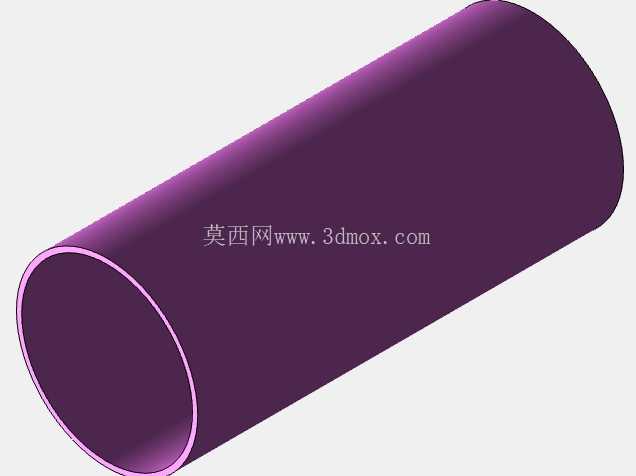

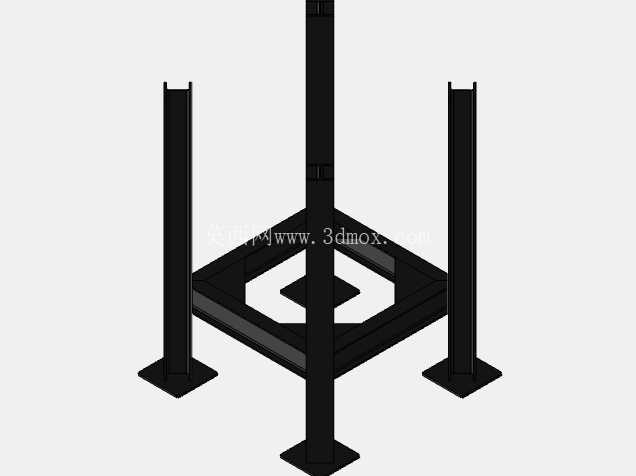

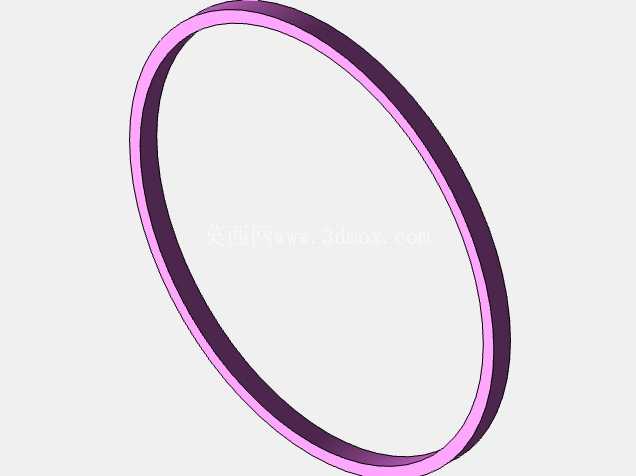

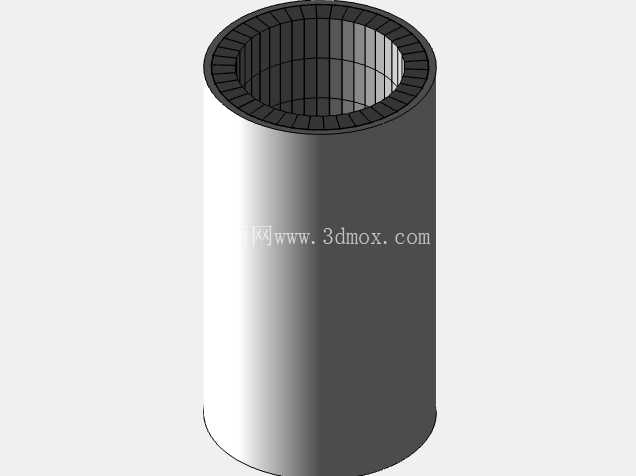

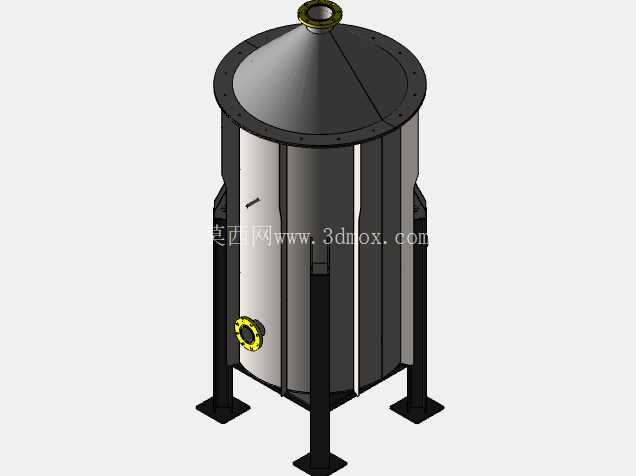

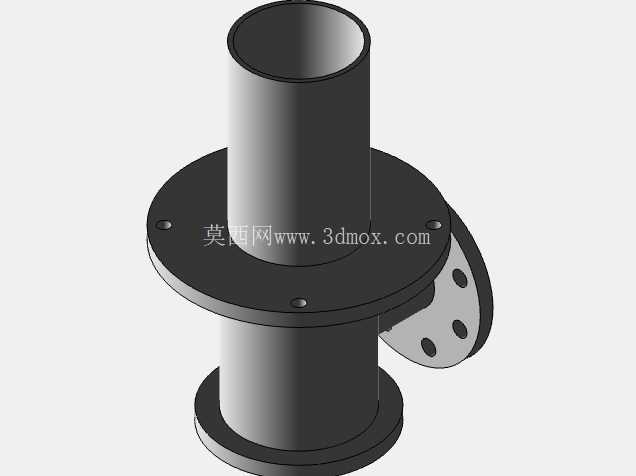

在汽车冲压件表面热处理、涂装线烘干固化、冲压模具预热等生产场景中,燃气燃烧室是提供稳定高温热源的核心装置,这款立式结构的燃气燃烧室,设计耐受工作温度超过1100摄氏度,可适配多数汽车零部件加工环节的高温热源需求。从结构设计逻辑来看,整体采用立式圆柱罐体布局,顶部设置锥段收口结构,顶端布置带法兰的烟气出口,可直接对接厂区热风循环管道或者烟气排放管路,法兰端面预留标准螺栓孔位,能够匹配常规工业管道的安装对接公差,现场安装时无需额外制作过渡连接件。罐体下部侧面设置切向布置的燃气接入接口,接口同样采用法兰连接结构,切向进气的设计能够让燃气进入罐体内部后形成旋流,延长燃气在高温腔体内的停留时间,保证燃气充分燃烧,减少不完全燃烧带来的热效率损失与有害气体排放。支撑结构采用三根均布的立式支腿,支腿底部带方形安装脚板,脚板上预留地脚螺栓安装孔,可直接固定在混凝土设备基础或者钢制设备平台上,支腿的高度设计预留了下部接渣、检修的操作空间,日常维护时无需拆解主体罐体即可完成底部积灰清理、点火组件检修等操作。罐体主体外壁设置多根竖向加强筋,因为1100摄氏度的工作温度会让罐体金属材料产生一定的热变形,竖向加强筋能够提升罐体整体的结构刚性,抑制高温下的罐体鼓胀变形,延长设备的连续运行周期。顶部锥段与圆柱罐体的连接位置采用满焊焊接结构,外部设置一圈加固法兰圈,避免长期高温交变应力下焊缝出现开裂泄漏。在安装边界设计上,整体设备的重心落在三支腿围成的三角形区域中心位置,安装时只要保证基础平面水平度偏差不超过千分之二,即可满足设备长期稳定运行的安装要求,不需要额外加装配重固定结构。从实际使用功能来看,这款燃烧室可直接对接热风循环系统,为汽车冲压模具的预热工位提供稳定高温热风,避免冲压模具在冷态下冲压高强度钢板时出现模具崩损、工件成型尺寸超差的问题;也可接入涂装烘干线,为车身冲压件的底漆、面漆固化提供洁净高温热源,相比电加热结构,燃气加热的运行成本可降低四成以上,适合大批量连续生产的汽车制造车间使用。设计过程中充分考虑了热膨胀的补偿问题,罐体各段连接位置预留了合理的热膨胀间隙,支腿与罐体的连接位置采用局部加强的焊接结构,避免热应力传导至支腿导致安装基础出现受力变形。侧面的燃气接口位置设置了观火孔预留位,日常运行时可直接观察内部火焰燃烧状态,及时调整燃气与空气的配比,保证燃烧效率始终处于最优区间。罐体内部可根据实际使用需求加装耐火衬里,进一步降低罐体外壳的表面温度,减少车间内的热辐射,改善一线操作岗位的工作环境,同时也能减少罐体的散热损失,提升整体热效率。
