工业用感应电机三维结构设计方案

在工业传动系统的选型与结构设计环节，感应电机是应用覆盖范围最广的动力输出部件，从车间流水线的输送辊道驱动，到机床设备的主轴动力输入，再到风机、水泵类负载的动力匹配，这类电机凭借结构可靠性高、维护成本低的特性，占据了工业动力领域七成以上的低压驱动场景份额。本次呈现的三维结构完整还原了鼠笼式感应电机的全装配细节，建模过程中优先考虑了实际生产装配的工艺合理性，没有为了视觉效果简化关键配合结构。

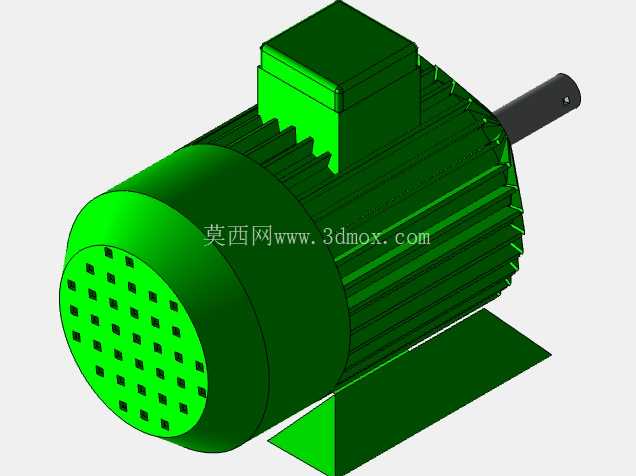

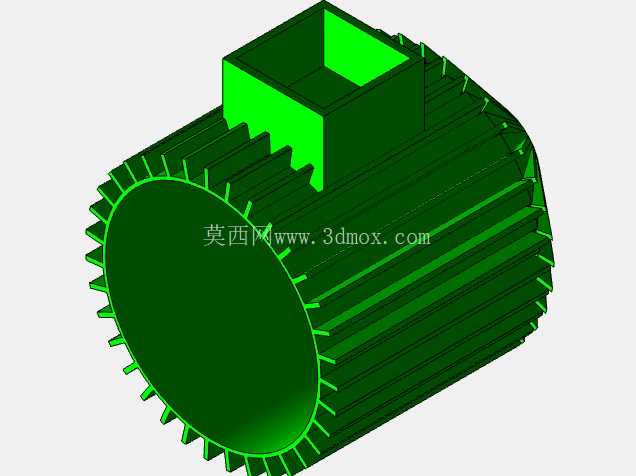

从功能实现逻辑来看，这款电机的核心作用是完成电能到旋转机械能的转换，定子部分的绕组槽型、铁芯叠压尺寸都按照常规工业级低压电机的参数做了等比例还原，接线盒设置在机壳顶部的居中位置，既方便现场布线时的线缆接入，也能避免侧面安装时与周边设备的结构干涉。机壳外壳的散热筋采用轴向平行排布的结构设计，这种结构在电机运行时，配合尾部风罩内的散热风叶转动，能顺着轴向形成稳定的散热气流，带走定子铁芯产生的热量，避免长时间满负载运行时出现绕组温升超标的问题。

设计过程中对安装边界做了明确的尺寸约束，底部的安装脚座采用对称式铸铁结构，两个安装脚的螺栓孔中心距、孔径尺寸都匹配通用工业电机的安装标准，不管是卧式安装在设备的安装基座上，还是搭配法兰盘做立式安装，都能直接适配现有通用安装位，不需要额外做转接支架的设计。输出轴采用标准圆柱轴伸结构，轴端的键槽尺寸符合传动配合的公差要求，不管是连接联轴器带动泵类负载，还是通过皮带轮传递扭矩给输送设备，都能保证配合面的扭矩传递稳定性，避免长期运行出现键槽磨损、轴头窜动的问题。

端盖部分的结构做了细节还原，前端盖与机壳的止口配合、后端盖的风罩安装位都按照实际装配关系做了约束，尾部端盖上的通风孔采用矩阵式排布，既保证足够的进风面积满足散热需求，也能阻挡大尺寸杂物进入电机内部损坏风叶和绕组。建模时对各个部件的装配间隙做了符合工程实际的预留，比如定子与转子之间的气隙宽度、轴承与端盖轴承室的配合公差，都参考了成熟量产电机的设计参数，不会出现结构干涉或者配合间隙过大导致的运行晃动问题。

从实际应用场景出发，这款电机的结构设计适配绝大多数常规工业负载的使用需求，没有做特殊定制化的结构改动，不管是做设备改造时的动力部件选型参考，还是做教学演示时的结构拆解模型，都能清晰呈现感应电机的内部构造和装配逻辑。在做产线布局设计时，可以直接调用这个三维模型做空间干涉检查，提前确认电机安装位置与周边管线、设备部件的安全距离，避免现场安装时出现空间不足需要重新调整布局的问题。对于刚接触电机结构设计的从业者来说，这个模型也能直观展示各个部件的装配关系，理解散热结构、安装结构、动力输出结构之间的设计平衡逻辑，避免设计时只关注单一功能而忽略整体的安装适配性和运行可靠性。
