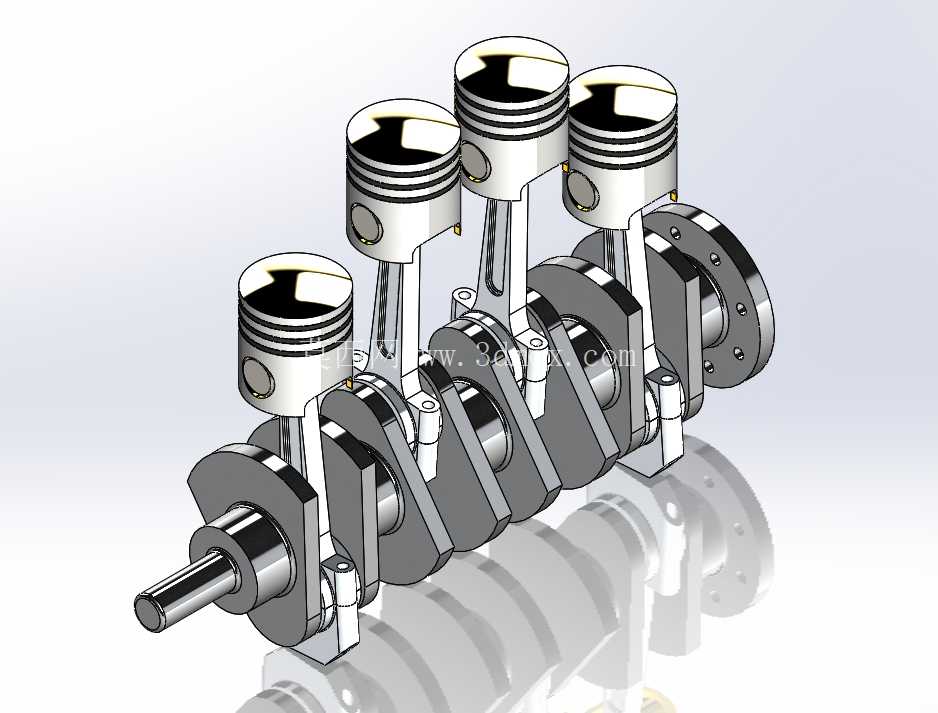

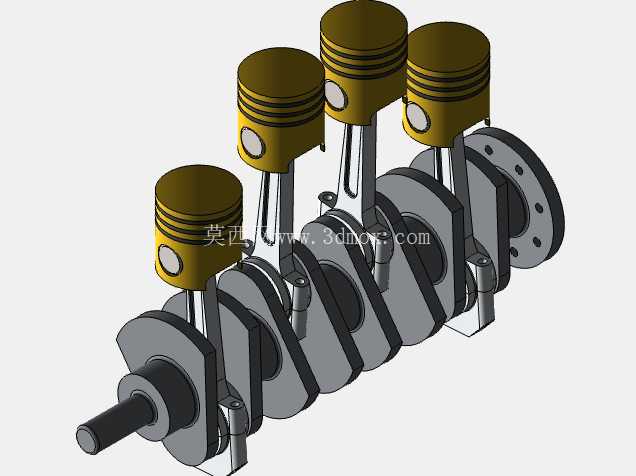

直列四缸发动机活塞曲轴连杆装配结构

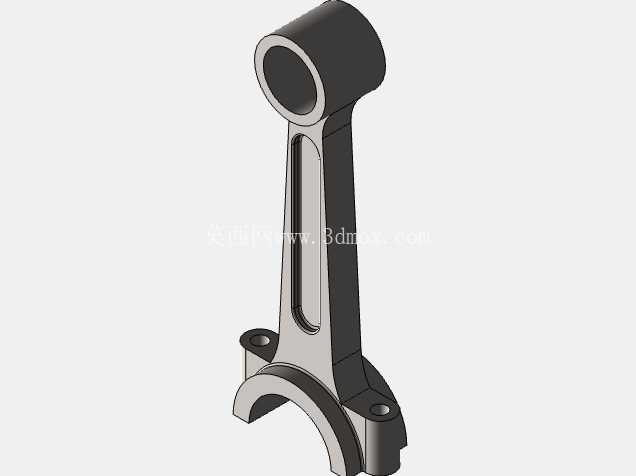

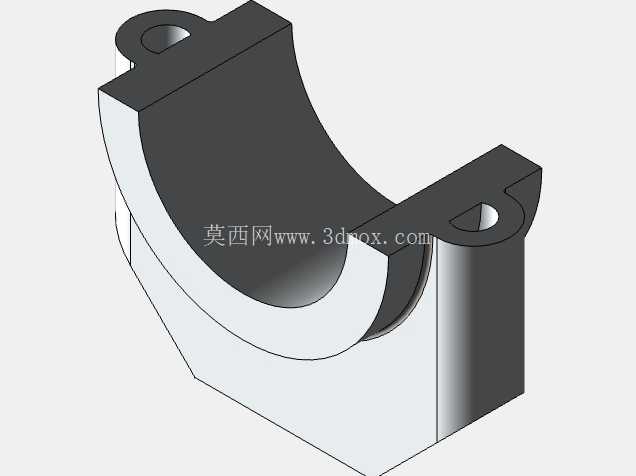

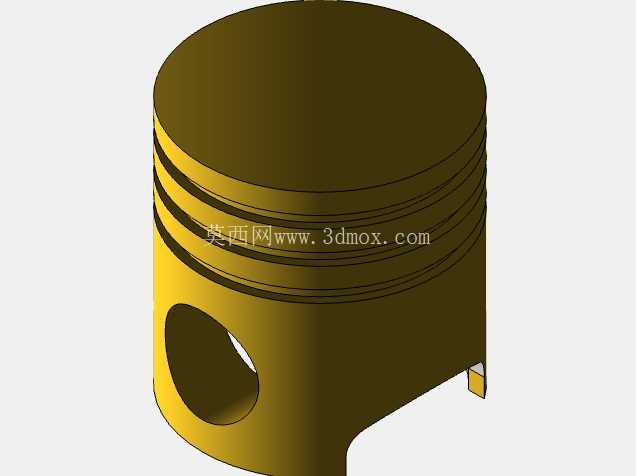

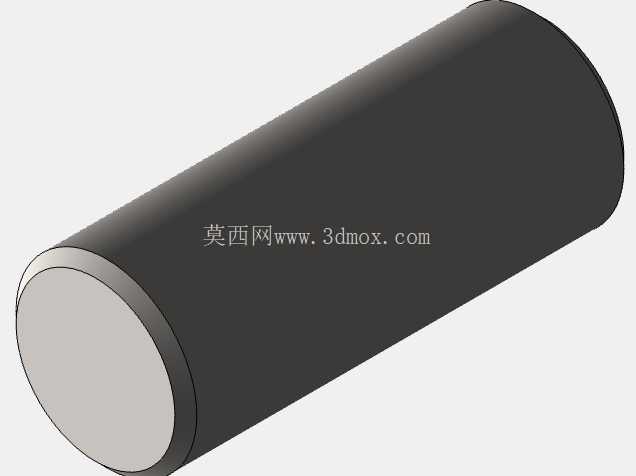

这套直列四缸动力核心装配结构，是往复式内燃动力设备里应用最广的构型之一，覆盖从家用代步乘用车、轻型商用载货车辆到小型固定式发电机组、农用作业机械的动力单元场景，其结构成熟度高、动平衡表现优异，是小排量动力设备的首选构型。整套结构的核心功能是完成燃料燃烧热能到旋转机械能的转换，四个活塞沿气缸轴线做等相位差往复运动，通过连杆将直线推力传递给曲轴的曲柄销，最终由曲轴主轴颈输出连续旋转扭矩，为后续传动系统提供稳定动力输入。从结构设计逻辑来看，四个活塞的曲柄销呈180度对称布置，一四缸活塞同步到达上止点时，二三缸活塞同步到达下止点，这种布置方式可以抵消一阶往复惯性力，大幅降低整机运转时的振动幅度，减少额外平衡轴的配置需求，压缩整机结构尺寸与制造成本。活塞部分的结构设计充分考虑了实际工况需求，头部预留了三道环槽，分别用于安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃烧压力下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标；活塞销孔采用全浮式设计边界，销孔与活塞销之间保留合适的配合间隙，保证发动机工作温度升高后，活塞销可以在销孔与连杆小头衬套之间自由转动，让磨损均匀分布，延长部件使用寿命。连杆部分采用工字形截面结构，在保证足够抗拉、抗弯曲强度的前提下尽可能降低自身重量，减少往复运动的惯性载荷，连杆大头采用剖分式结构，通过连杆螺栓与连杆盖紧固在曲轴曲柄销上，剖分面设计有定位结构，保证装配时的位置精度，避免运转过程中连杆盖错位引发的机械故障。曲轴部分采用整体式锻造结构，主轴颈与曲柄销之间设计有圆滑过渡的圆角，避免应力集中造成的曲轴断裂风险，曲柄臂上配置有平衡重，用于抵消旋转运动产生的离心惯性力，让曲轴在额定转速区间内运转平稳，曲轴的输出端设计有法兰连接结构，用于与飞轮、离合器等后续传动部件对接，前端则预留了正时齿轮、皮带轮的安装位置，用于驱动配气机构、冷却水泵、发电机等附属部件。整套装配结构的安装边界严格遵循常规直列四缸动力的布置要求，四个活塞的中心距保持一致，气缸轴线与曲轴主轴颈轴线垂直相交，连杆在运动过程中不会与气缸体、曲轴箱的内壁发生运动干涉，活塞到达上止点时与气缸盖燃烧室之间预留合理的压缩余隙，既保证足够的压缩比满足燃烧效率要求，又避免活塞在上止点时与气门发生碰撞。在实际工程应用中，这套结构可以作为动力总成设计的基础参考，帮助设计人员快速理解曲柄连杆机构的运动关系，验证活塞行程、连杆长度、曲柄半径三者的匹配合理性，也可以用于教学场景中演示四冲程发动机的工作循环，直观展示进气、压缩、做功、排气四个冲程中活塞、连杆、曲轴的对应位置关系，让学习者快速掌握往复式发动机的核心运动原理。在建模过程中，所有部件的配合关系都按照实际装配要求设置，活塞与气缸的滑动配合、活塞销与连杆小头的转动配合、连杆大头与曲柄销的转动配合、曲轴主轴颈与缸体主轴承座的转动配合都符合工程实际的约束条件，可以直接用于运动仿真分析，观察不同曲轴转角下各部件的运动轨迹，校核运动间隙是否满足设计要求，也可以在此基础上拓展添加配气机构、润滑系统、冷却系统的相关结构，完成完整的发动机整机模型搭建。
