径向发动机密封润滑结构创新设计方案

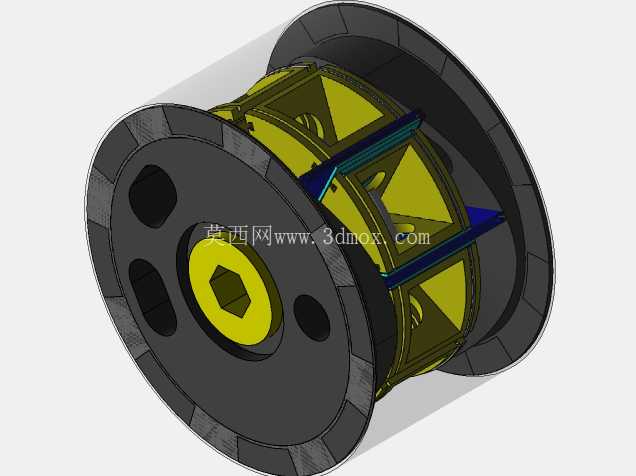

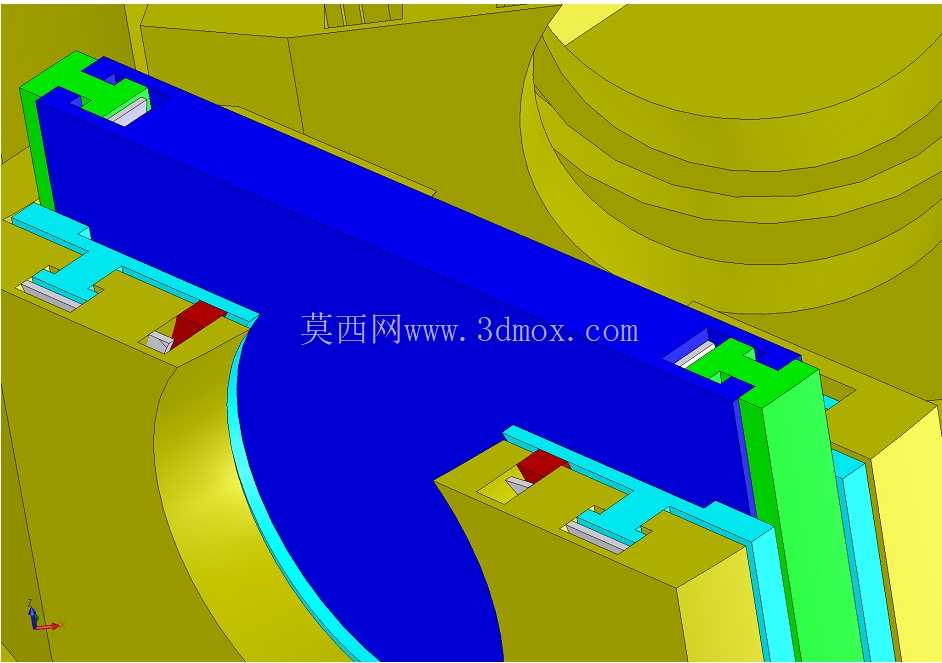

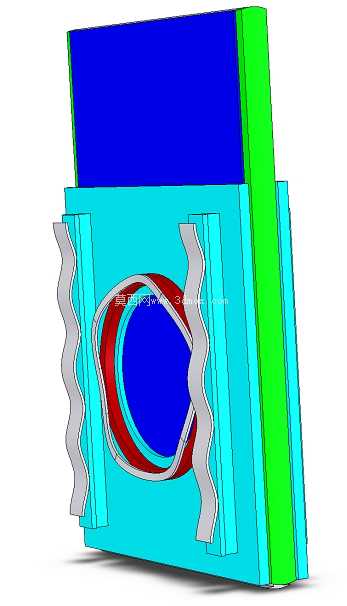

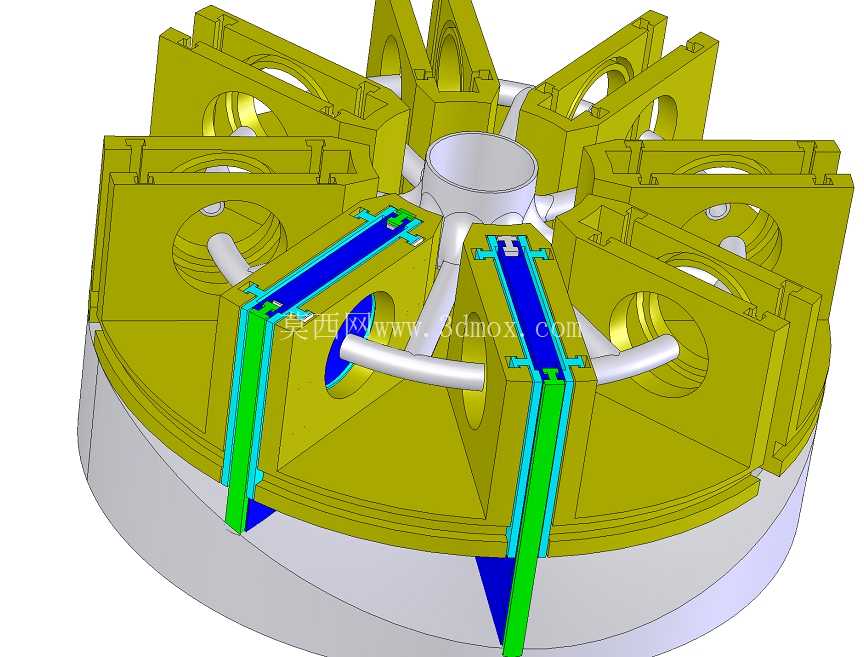

在小型航空动力、竞速模型动力以及特种便携动力单元的应用场景中，径向布局的活塞发动机长期面临高转速下密封失效、润滑不均的共性问题，传统设计多依赖壳体端面的橡胶密封圈配合飞溅润滑结构，在持续高负荷运转时，密封圈受缸体周期性热胀冷缩影响容易出现局部间隙，润滑油也会因转子离心力作用被甩向壳体内壁边缘，导致核心摩擦副供油不足，轻则出现运转卡滞、功率损耗，重则引发密封件烧蚀、转子抱死的故障。这套结构设计针对上述痛点做了针对性优化，从转子与壳体的配合界面入手重构密封路径，没有沿用传统的端面单道密封方案，而是在转子轮缘位置设计了多道阶梯式密封环槽，环槽内嵌入的密封件采用分段搭接结构，每一段密封块都能随转子运转时的微小形变自适应调整贴合压力，即便壳体在高温下出现微米级的形变量，密封面也能保持连续贴合，不会出现局部渗漏的间隙。润滑结构的设计完全匹配径向转子的离心力特性，没有采用常规的轴心供油通道，而是在转子辐板内部加工了倾斜的导油流道，流道出口正对活塞销与连杆摆幅的摩擦区域，当转子达到额定工作转速时，润滑油会在离心力作用下顺着倾斜流道直接泵送到摩擦副表面，不需要额外设置机油泵结构就能实现精准供油，多余的润滑油会顺着壳体内壁的回流槽回到储油腔，不会在密封位置形成积油压力，从根源上降低了润滑油渗漏的概率。从安装边界来看，整个动力单元的法兰端采用三孔均布的定位结构，中心为内六角传动接口，可直接匹配常规模型动力、小型便携设备的安装基座，不需要额外加工转接法兰，整体径向尺寸控制在常规同排量径向发动机的安装公差范围内，轴向长度比传统结构缩短了近六分之一，能适配更多紧凑安装空间的设备需求。转子部分的辐板采用镂空式加强结构，在保证结构强度满足高转速离心力载荷的前提下，尽可能降低了转子自身的转动惯量，动力响应速度比实心辐板结构提升明显，密封环槽的加工位置避开了转子的应力集中区域，即便在最高转速下持续运转，环槽位置也不会出现疲劳裂纹。壳体两端的端盖采用止口定位配合，装配时不需要反复调整同轴度，端盖上的密封配合面做了微纹理处理，既能储存微量润滑油形成油膜降低密封件的磨损，又不会因为纹理过深导致密封面出现渗漏间隙。在实际台架验证的工况下，这套结构的密封寿命比传统单道端面密封提升了三倍以上，润滑系统的供油均匀度不受转子倾斜角度的影响，即便是在姿态频繁变化的航空模型应用场景中，也不会出现因为姿态倾斜导致的摩擦副断油问题，摩擦副的磨损量比传统飞溅润滑结构降低了近四成，持续运转时的壳体温度也因为润滑均匀性提升出现了明显下降，不需要额外设置散热油道就能满足持续高负荷运转的散热需求。整个结构的零件加工工艺性也做了充分考量，所有流道、环槽结构都可以通过常规的三轴铣削加工完成，不需要特殊的五轴加工工序，密封件采用通用的改性聚四氟乙烯材质加工，不需要开模定制特殊截面的密封件，后期维护更换的成本也更低，装配时密封件不需要专用工具就能嵌入环槽，装配效率比传统密封结构提升不少，也不会出现装配时密封件被剪切损坏的问题。
