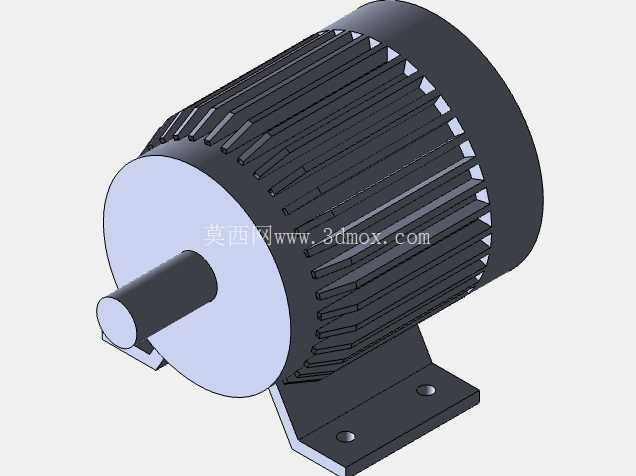

卧式风冷发电机三维结构设计

这款卧式风冷发电机的三维结构，在做结构拆解时首先要考虑的是车载配套场景的安装适配性，毕竟这类小功率风冷发电单元，多数是搭载在特种作业车辆、小型移动电站上作为备用补能单元，也有部分会用在独立分布式离网供电场景里，给户外作业的小型设备提供稳定电力输出。从实际安装边界来看，底部的L型冲压安装座是整个结构的受力基准，两个安装孔的中心距、孔位公差都要和配套机架的预装位完全匹配，安装面的平面度要求控制在0.1mm以内，避免装配后出现机壳应力变形，导致内部定转子同轴度偏差，运行时出现扫膛、异响等问题。

机身的散热筋结构是设计时的核心考量点，这类自风冷发电机没有额外加装独立散热风扇，全靠壳体表面的轴向散热筋增大和空气的接触面积，运行时转子带动的内部气流顺着筋条间隙流动，把绕组产生的热量快速带出去。建模时每一条散热筋的拔模角度都做了统一设定，既满足冲压或者压铸成型的脱模要求，也不会因为筋条间距过小导致积灰、杂物嵌塞，影响长期运行的散热效率。筋条的高度从机座端到输出轴端做了渐变处理，靠近绕组发热核心区的筋条高度更高，越靠近端盖位置筋条高度逐步降低，匹配不同位置的散热需求，也能减少不必要的材料浪费，控制整机重量。

输出轴的伸出长度、轴径公差是选型时最受关注的参数，轴端做了标准的平键位设计，能直接匹配联轴器、皮带轮等传动连接件，不需要额外做二次加工。轴伸端的端盖和机壳的配合止口做了精准的限位设计，装配时能直接保证轴承位的同轴度，减少装配环节的调校工作量。后端盖的结构做了封闭式处理，避免户外使用时雨水、粉尘从尾部进入电机内部，防护等级能达到IP54的常规户外使用要求，适配多数露天作业的使用场景。

从结构设计的逻辑来看，整个机壳采用分体式拼接结构，筒状壳体和前后端盖通过螺栓连接，后期维护时只需要拆开端盖就能直接检查内部绕组、轴承的损耗情况，不需要整体拆解安装底座，大幅降低现场维护的工作量。安装底座和机壳的连接位置做了加强筋过渡，避免设备运行时的振动导致底座和壳体连接处出现焊缝开裂或者连接螺栓松动的问题，底座的折弯角度做了反复校核，保证整机安装后输出轴的水平度偏差在允许范围内，避免传动连接件出现偏磨，缩短使用寿命。

实际做三维建模的时候，所有配合面的公差带都做了对应预留，比如轴承室的配合公差选的是过渡配合，既保证轴承安装后不会出现跑外圈的问题，也不会因为过盈量太大导致装配时压伤轴承外圈。散热筋的厚度统一设定为2.5mm，兼顾结构强度和成型工艺性，不管是采用铝合金压铸还是钢板冲压焊接，都能满足工艺要求，不会出现成型时筋条缺料、变形的问题。整机的重心位置刚好落在安装底座的两个安装孔中心连线附近，安装后不会出现偏载，设备运行时的振动幅度能控制在合理范围内，不需要额外加装太重的减震垫就能满足运行平稳性要求。

考虑到车载场景的使用需求，整个壳体的外轮廓没有突出的尖锐棱角，所有边角都做了圆角处理，避免车辆行驶过程中振动导致相邻部件和发电机壳体发生磕碰，也能减少安装维护时操作人员被划伤的风险。接线盒的位置预留了足够的接线空间，能容纳不同线径的动力线缆接入，接线口做了防水接头的安装位，不用额外改造就能直接配套标准防水格兰头，满足户外布线的防护要求。
