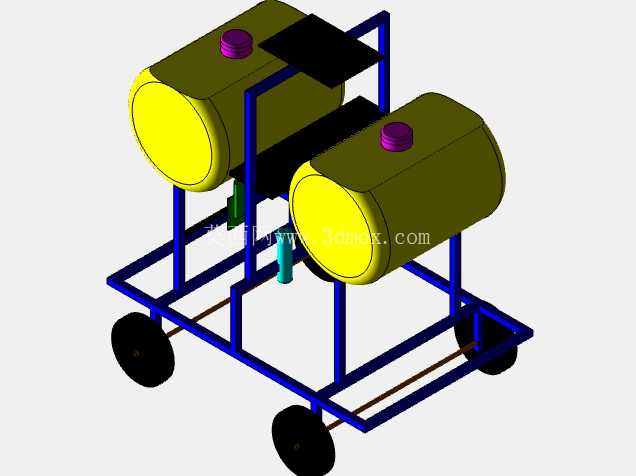

双罐体四轮移动储料转运小推车结构

这款轮式双罐体移动承载结构，主要面向车间内小批量液态、颗粒态物料的短距离转运场景设计，适配生产工位间物料补料、边角料临时转运、小型加工点位切削液配送等实际生产需求，区别于大型固定式储料设备，该结构主打灵活转场、小载重高频次移动的使用场景，可在狭窄的设备间隙、工位通道内通行，无需额外配套吊装转运设备，单人即可完成推移操作。从结构设计逻辑来看，底部采用矩形钢管焊接成型的框架作为主承载基体，框架杆件的排布优先考虑受力传递路径，四个脚轮的安装座直接焊接在框架纵梁与横梁的交汇节点处，避免悬臂受力导致的框架变形，轮组选用常规工业脚轮，两个定向轮布置在推移端对侧，两个万向轮布置在操作端，兼顾直行推移的稳定性与转向的灵活性，推移过程中无需过大的转向空间，适配车间内多数通道的转弯半径要求。上部承载的两个卧式圆柱罐体，通过抱箍式固定座与底部框架连接，固定座与框架横梁之间预留了缓冲垫安装位，可根据转运物料的特性加装橡胶缓冲垫，降低推移过程中罐体与框架之间的刚性碰撞，减少罐体焊缝长期受振动出现开裂的风险；罐体顶部设置的加注口采用内螺纹密封结构，可适配旋盖式密封盖，转运过程中可避免物料洒漏，罐体底部靠近框架内侧的位置预留了出料阀安装接口，可根据输送需求加装球阀、快插接头等出料组件，无需额外对罐体进行二次打孔加工。框架上部两个罐体之间预留的空置平台，可临时放置转运过程中需要携带的小型工具、密封配件、接料容器等物品，无需操作人员额外手持，提升单次转运的作业效率；框架侧面预留的管夹安装位，可固定出料管路、引流软管等配件，避免推移过程中管路拖地磨损或者勾挂周边设备。从安装边界尺寸来看，整体结构的宽度控制在常规车间人行通道的最小通行宽度以内，长度方向未超出常规手动推车的尺寸范围，高度适配成年人站立操作的推移高度，无需弯腰即可完成转向、推移操作，长时间作业的疲劳度更低；罐体的单罐容积设计适配单人可推动的载重上限，避免满载后总重量超出人力可操控范围，出现溜车、转向困难等安全隐患。结构设计过程中优先考虑了加工工艺性，所有框架杆件均采用标准规格的矩形钢管，切割、焊接工序无需特殊定制工装，普通焊接工位即可完成框架的加工制作，罐体采用常规卷板焊接工艺制作，所有安装孔位均为标准尺寸，可直接采购标准件进行装配，无需定制特殊规格的紧固件、连接件，整体的加工制作成本较低，适合车间根据自身使用需求进行小批量制作或者改制。在实际使用场景中，该结构可根据转运物料的属性更换罐体材质，比如转运切削液、清洗剂等液态物料时可采用钢制罐体做防腐处理，转运塑料颗粒、粉状辅料时可采用轻质不锈钢或者工程塑料罐体，框架的尺寸也可根据实际通行的通道宽度进行等比例缩放，脚轮的规格可根据实际地面情况更换为防静电轮、重载轮、减震轮等不同类型，适配不同车间的地面条件与使用要求。结构的受力校核过程中，重点对框架横梁的弯曲强度、脚轮安装座的焊接强度、罐体固定座的剪切强度进行了验算，确保满载状态下框架的变形量在允许范围内，长期使用不会出现焊缝开裂、框架变形等问题，推移过程中罐体不会出现移位、倾覆的风险。
