菲涅尔结构光学聚光光路系统设计

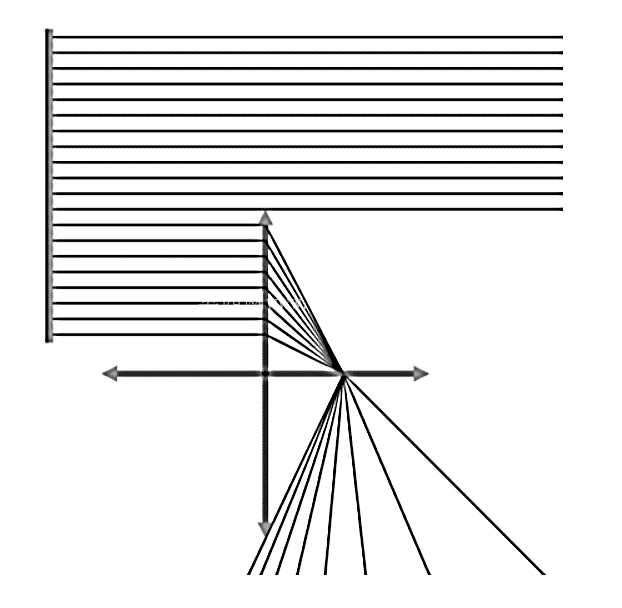

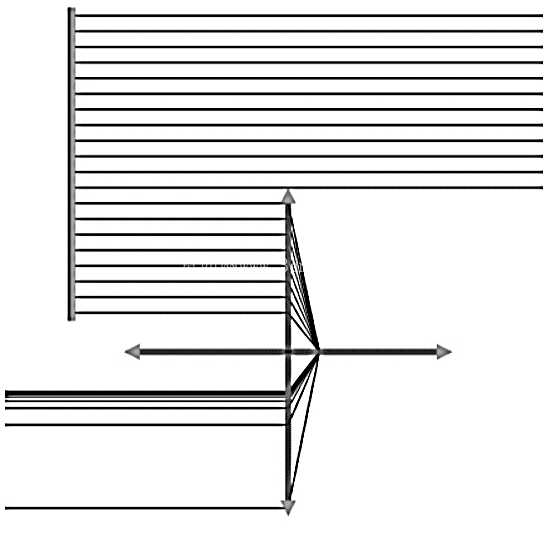

这套光学聚光结构的核心设计目标，是在有限的安装空间内完成大角度入射光线的定向汇聚与传输，解决传统聚光系统光路长、占用空间大的问题，适配光伏聚光发电、光学检测设备、车用聚光照明等多个场景的光路需求。从实际工程落地的角度看，设计过程中首先要明确光线入射的边界条件：大角度斜向入射的平行光线，经过第一组倾斜布置的菲涅尔条纹结构面时，会按照正弦平方与余弦平方的折射定律完成第一次偏折，这部分结构的条纹方向经过反复校准，确保不同入射角的光线都能向预设的中间焦点位置收拢，不会出现光线外溢导致的聚光效率损失。

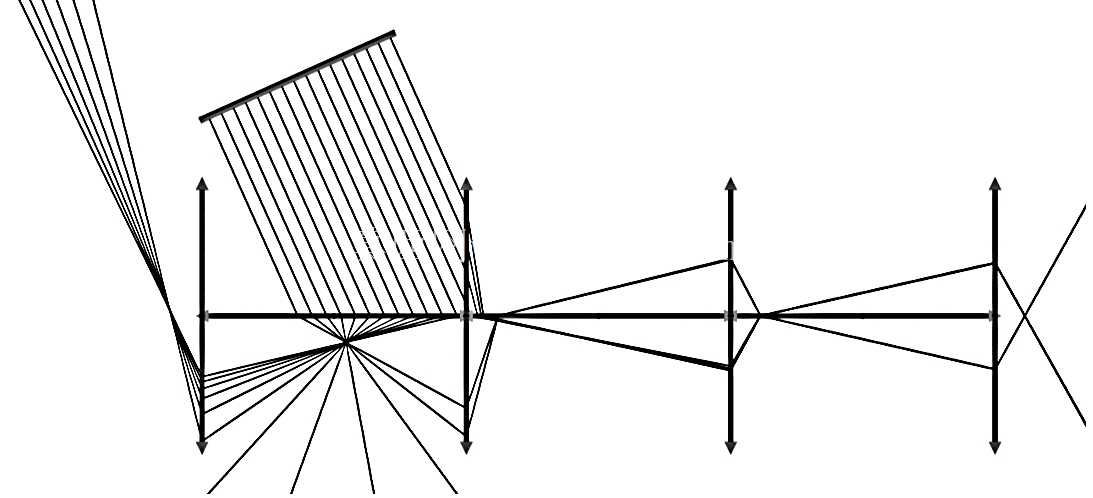

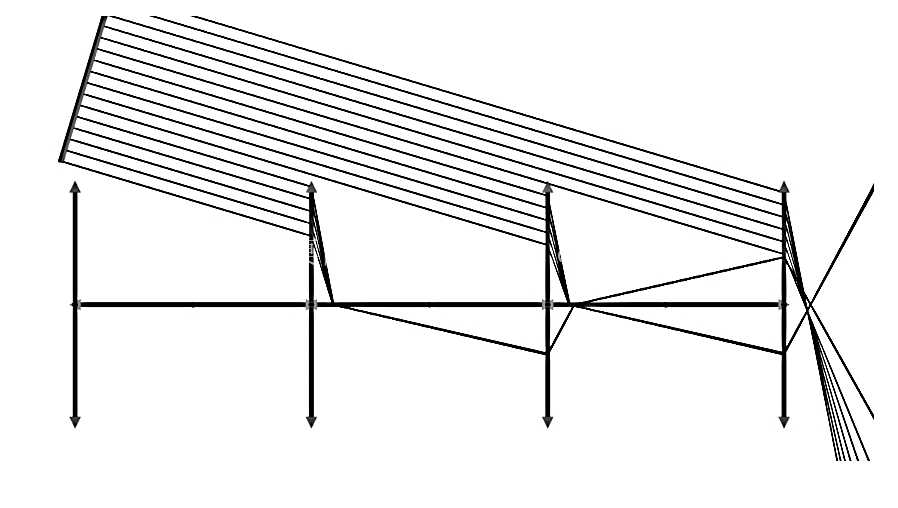

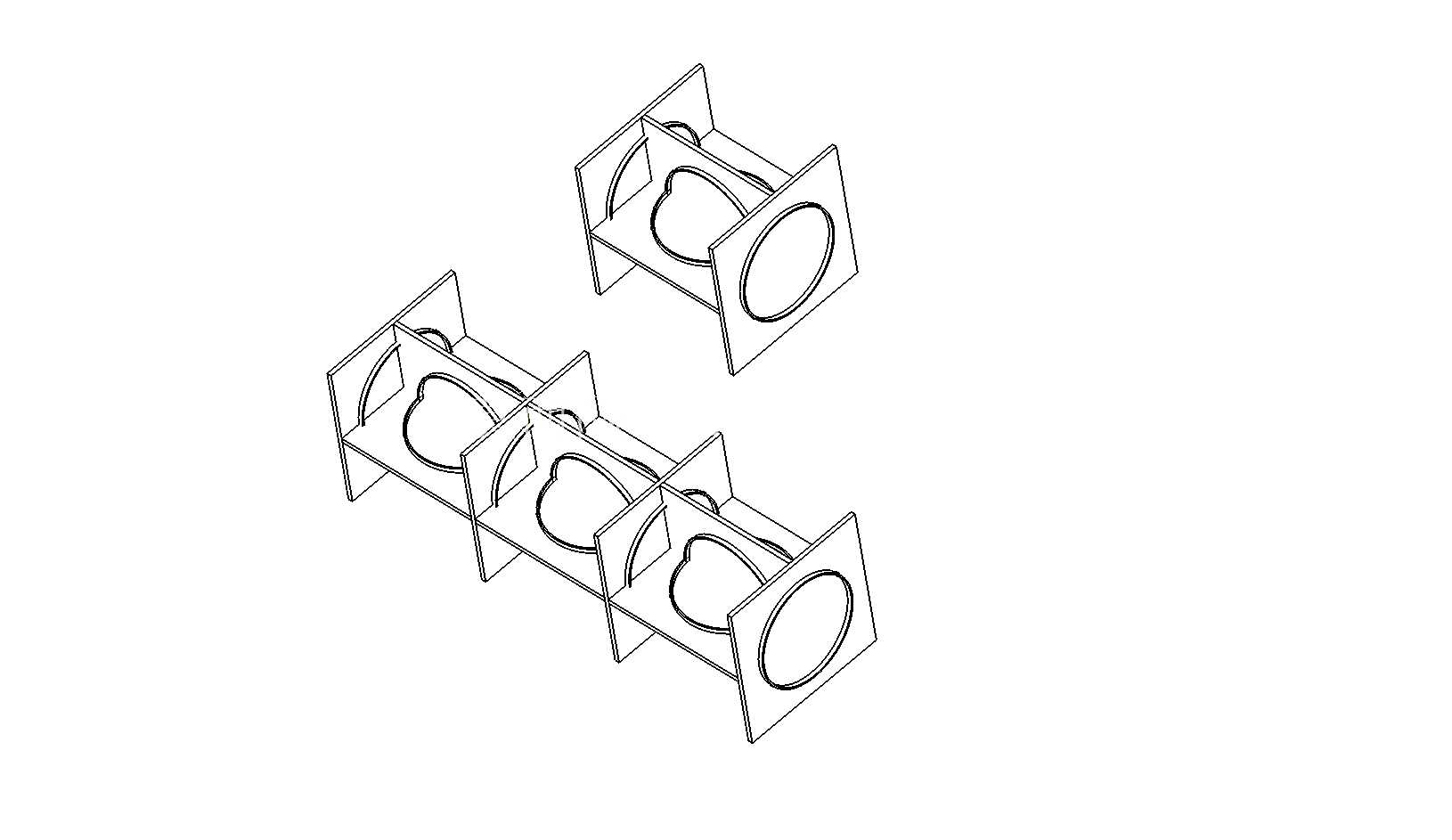

在光路中段的设计上，没有采用传统单透镜汇聚后直接输出的方案，而是设置了多级透镜组的接力传输结构，中间焦点位置的光线经过第二组透镜的准直处理后，会形成平行度可控的光束，再传递到下一级光学元件，这种设计的优势在于可以大幅压缩整个聚光系统的轴向尺寸，避免长光路带来的结构刚性不足、安装调试难度大的问题。实际安装时，整个光路系统的横向安装边界可以控制在较小范围内，透镜组的固定支架采用对称式结构，每个透镜的安装位都预留了微调余量，方便装配时校准光轴同轴度，避免光轴偏移导致的聚光光斑偏移、能量分布不均问题。

从功能特性来看，这套聚光结构可以将大口径范围接收的光线汇聚到小尺寸的接收面上，在光伏应用场景中，能够大幅降低光伏电池片的使用面积，提升单位面积电池片的接收光功率，降低光伏发电系统的整体成本；在光学检测场景中，这套结构可以为检测工位提供高均匀度的集中照明，提升检测成像的清晰度；在车用照明场景中，经过调整透镜参数后，可以实现远距离聚光照明的效果，提升夜间行车的照明距离。

设计过程中需要重点关注菲涅尔透镜的条纹方向与曲率匹配，每一级透镜的焦距都经过光路仿真反复验证，确保光线在每一个传输节点都能按照预设路径传播，不会出现杂散光干扰。结构的支撑部分采用轻量化设计，在保证透镜安装位置精度的前提下，尽可能减少支撑结构对光线的遮挡，支撑筋的位置都经过光路避让设计，避开主光路的传输路径，避免支撑结构在接收面上形成阴影，影响聚光效果。

实际装配调试时，首先要固定第一级菲涅尔透镜的安装角度，确保入射光线的接收角度覆盖设计要求的入射范围，之后依次调整中间各级透镜的光轴位置，让每一级透镜的光心都处于同一条主光轴上，最后在输出端验证光斑的能量分布与汇聚位置，确保输出的光线能够准确送达后续的光学接收元件。整个结构的外形尺寸经过优化，透镜之间的间距按照光路传输的最短路径设置，不会出现冗余的空间占用，方便集成到不同的终端设备中，不需要对终端设备的原有结构做大幅改动，适配性较强。
