小型可调电位器精密结构三维数模

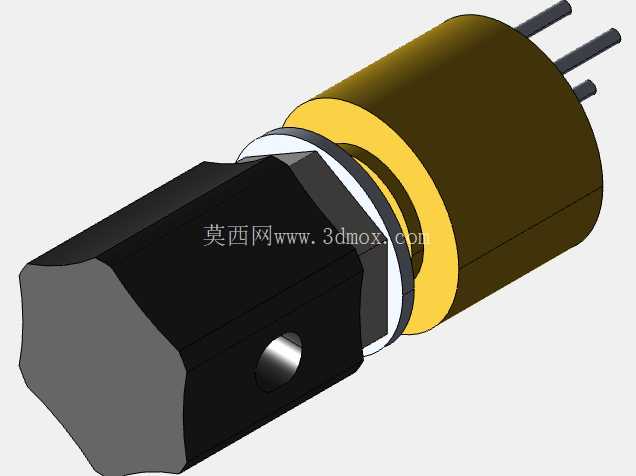

这款小型电位器的结构设计，核心围绕小空间内的电阻调节功能实现，整体采用同轴插接式结构布局，金属外壳段与绝缘基座段通过台阶轴配合完成装配，引脚端伸出长度适配常规PCB板插装焊接的工艺要求，外壳段的黄铜材质既可以起到内部电阻体的电磁屏蔽作用，也能在装配时与设备面板的接地端连通，降低外部信号干扰对调节精度的影响。从实际应用场景来看，这类小型电位器常被集成在小型手持检测设备、车载控制面板、便携音频装置的信号调节回路中，用来完成信号增益、输出电压、转速阈值这类参数的连续微调，相比贴片式可调电阻，插装结构的这款元件可以搭配外置旋钮，实现设备面板层面的手动调节，不需要拆开设备外壳就能完成参数校准，日常运维的操作门槛更低。

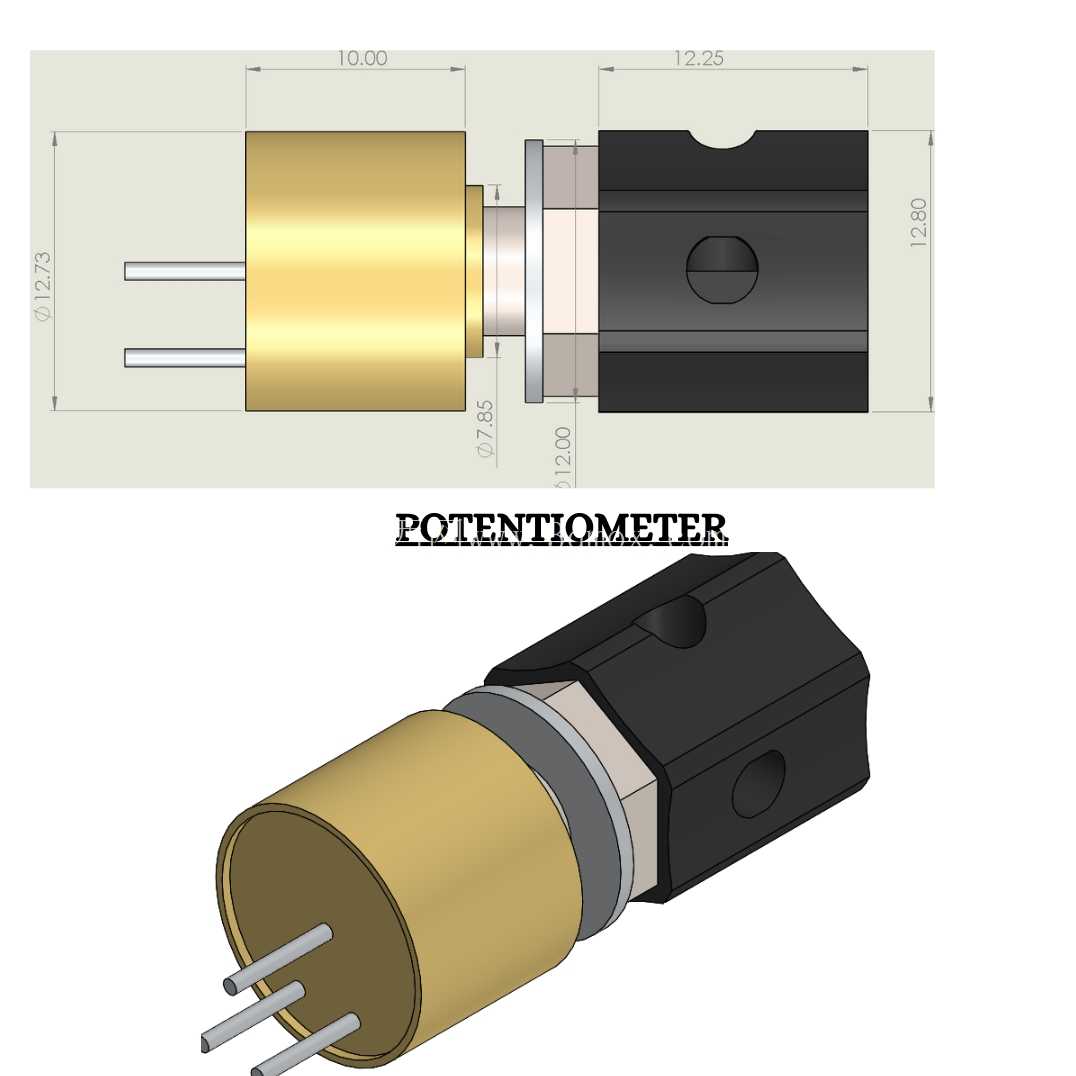

设计过程中首先明确了安装边界的约束，整体轴向总长度控制在22mm左右，最大外径不超过13mm，引脚间距匹配标准2.54mm插装网格，不管是在PCB板上直插焊接，还是穿过设备面板用螺母锁紧固定，都不需要额外改动安装位的开孔尺寸，能直接适配多数小型电子设备的预留安装空间。结构上的细节处理也贴合实际使用需求，绝缘基座段的侧面预留了定位凹点，当元件插装到面板安装孔时，凹点可以和孔位内的定位凸台卡合，避免旋钮转动时整个电位器跟着同步旋转，导致引脚受力脱焊；内部的电阻体与转动刷的接触段做了同轴度公差约束，保证转动调节全程刷片与电阻膜的接触压力均匀，不会出现调节过程中信号跳变、接触不良的问题。

从装配逻辑来看，各零件的配合公差做了分级处理，金属外壳与内部绝缘衬套的配合采用过渡配合，装配后不需要额外点胶就能保持固定强度，同时衬套可以隔绝金属外壳与内部电阻回路的接触，避免出现短路风险；转动轴与基座的配合采用小间隙配合，既保证转动时的阻尼感均匀，不会出现松旷卡顿，也能控制长期使用后的磨损量，延长元件的调节使用寿命。引脚部分采用平直插针设计，插针根部做了台阶限位，焊接时可以控制插针插入PCB板的深度，避免焊锡顺着插针流到元件内部，影响转动结构的灵活性。这类电位器的结构逆向还原过程中，重点核对了各段的轴向尺寸与径向配合关系，尤其是转动刷的安装位置与电阻体的有效行程匹配，保证转动角度范围内的电阻值变化线性度符合常规使用要求，不会出现转动行程末端电阻值突变的问题。在实际选型适配时，这款结构的电位器可以满足多数小功率信号调节场景的需求，不需要额外定制安装结构，直接替换同尺寸规格的同类型元件即可，结构上的通用化设计也降低了备件储备的品类压力，不管是小批量设备试制还是量产阶段的元件装配，都能适配常规的电子装联工艺，不需要开发专用的装配工装。
