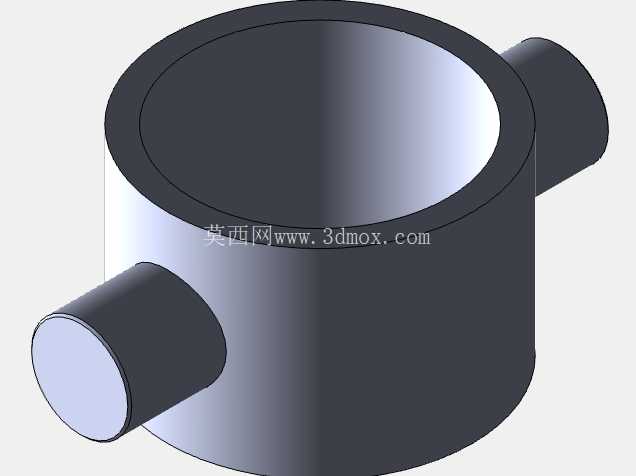

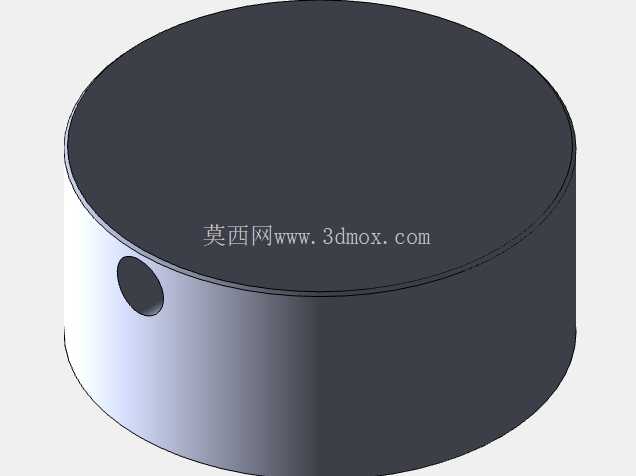

两级耳轴固定单作用伸缩液压缸结构

在自卸卡车、港口登船桥、农用联合收割机这类需要长行程举升、安装空间又受限的场景里，普通单级液压缸往往因为缩回长度过长，没法塞进设备预留的安装位，这时候两级伸缩的单作用液压缸就成了更适配的选择。这款耳轴固定的两级伸缩液压缸，设计时首先考虑的就是安装端的自由度需求——耳轴固定在缸体后盖末端位置，搭配青铜或滚针轴套，允许缸体在伸缩过程中绕耳轴做小幅度弧形摆动，刚好抵消举升过程中负载端的轨迹偏移，避免缸杆承受侧向弯矩，很多自卸车举升机构用的就是这类安装形式，毕竟车斗翻起时铰点位置会随角度变化，刚性固定的缸体很容易别弯活塞杆。

从尺寸边界来看，这款缸完全伸出时总行程可达1500mm，缩回时总长度仅885mm左右，各级缸径从外到内分别为110mm、90mm、85mm，第一级外筒先伸出，走完约750-800mm行程后第二级内筒再动作，这种逐级伸出的逻辑刚好匹配举升负载的变化：初始举升时负载最大，大缸径的第一级提供更大推力，随着举升角度变大负载减小，小缸径的第二级继续伸出完成剩余行程，既保证了初始推力足够，又控制了缩回后的整体长度。销直径适配40-50mm的安装销，能覆盖多数中小型自卸车、农用拖斗、1.5米行程升降平台的安装接口，不用额外改安装座就能直接替换同规格旧缸。

功能上它属于单作用结构，只有无杆腔通压力油，伸出靠液压压力驱动，缩回完全靠负载自重或者外配重下压，这种结构比双作用伸缩缸少了一路有杆腔油道，密封件数量更少，故障率也更低，特别适合举升后靠自重回落的场景——比如垃圾车举升卸料、救护车担架升降、港口小型升降平台，回落时不需要额外给油，靠负载就能把缸筒压回，还能通过回油节流阀控制回落速度，避免冲击。材质上缸筒选用42CrMo钢做调质处理，表面镀硬铬提高耐磨性，耳轴位置做了硬化处理，能承受举升过程中反复的径向载荷，避免长期使用后耳轴磨损松旷。

实际选型时要注意，这类耳轴固定的伸缩缸两个安装铰点的距离要和缩回长度匹配，安装时要保证耳轴轴线和负载摆动轴线完全平行，不然会导致密封件偏磨、缸筒拉伤。它的适用场景不止车辆领域，工业里的高架料斗提升、小型船舶登船桥升降、仓库升降货梯的辅助举升也能用到，尤其是安装位轴向空间局促、又需要长行程举升的场合，两级伸缩的结构比单级缸能节省近一半的缩回长度，不用额外加大设备的安装腔体。设计建模时要注意各级缸筒的限位结构，每一级伸出到极限位置时要有可靠的限位台阶，避免缸筒脱出，同时各级密封槽的尺寸要匹配对应的密封圈规格，过松会内泄，过紧会增大摩擦阻力导致爬行。另外耳轴和缸体的连接位置要做应力释放，避免焊接应力集中导致长期使用后耳轴断裂，毕竟举升过程中耳轴要承受整个缸的推力和负载的径向分力，是整个缸的受力薄弱点。
