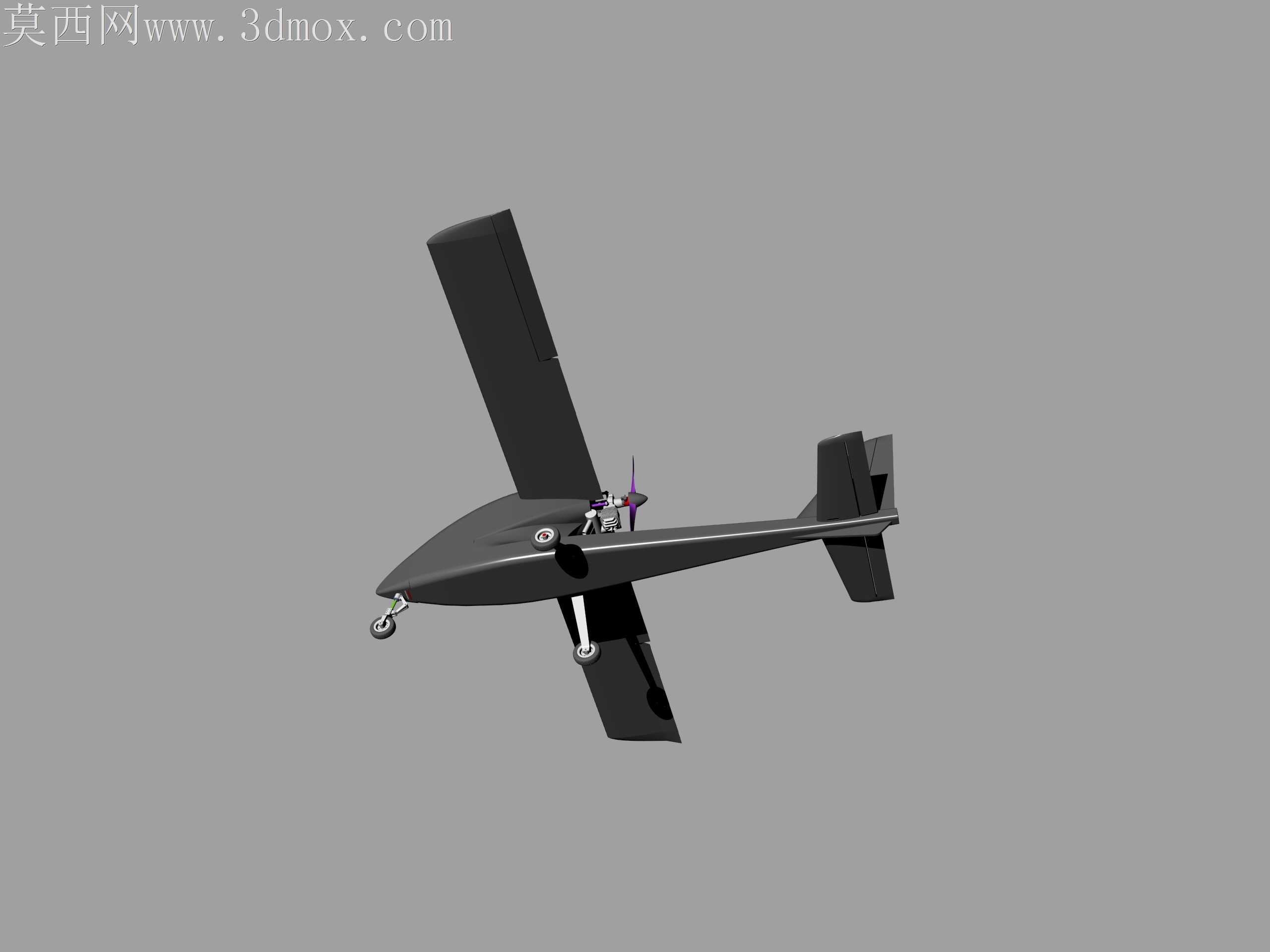

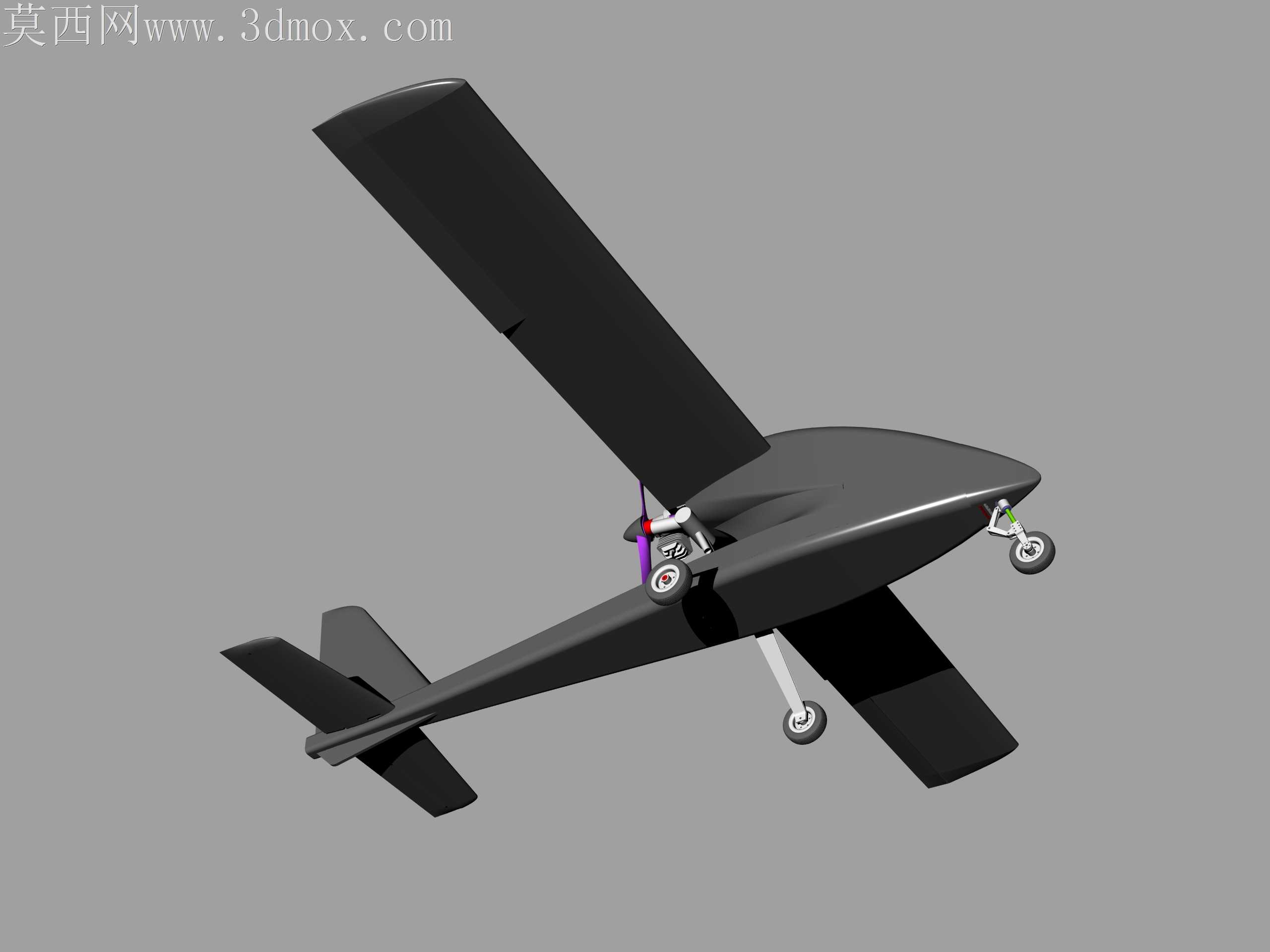

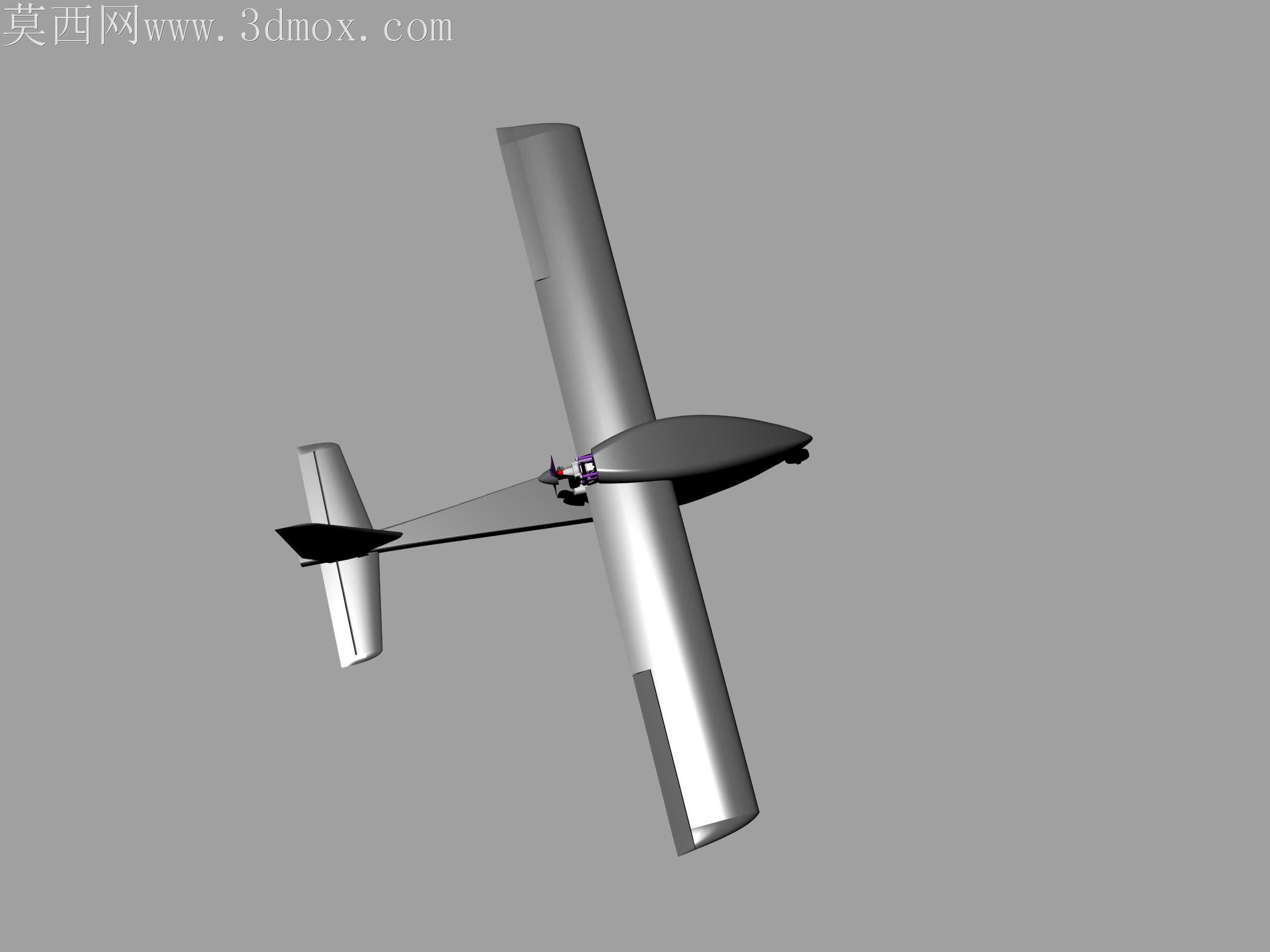

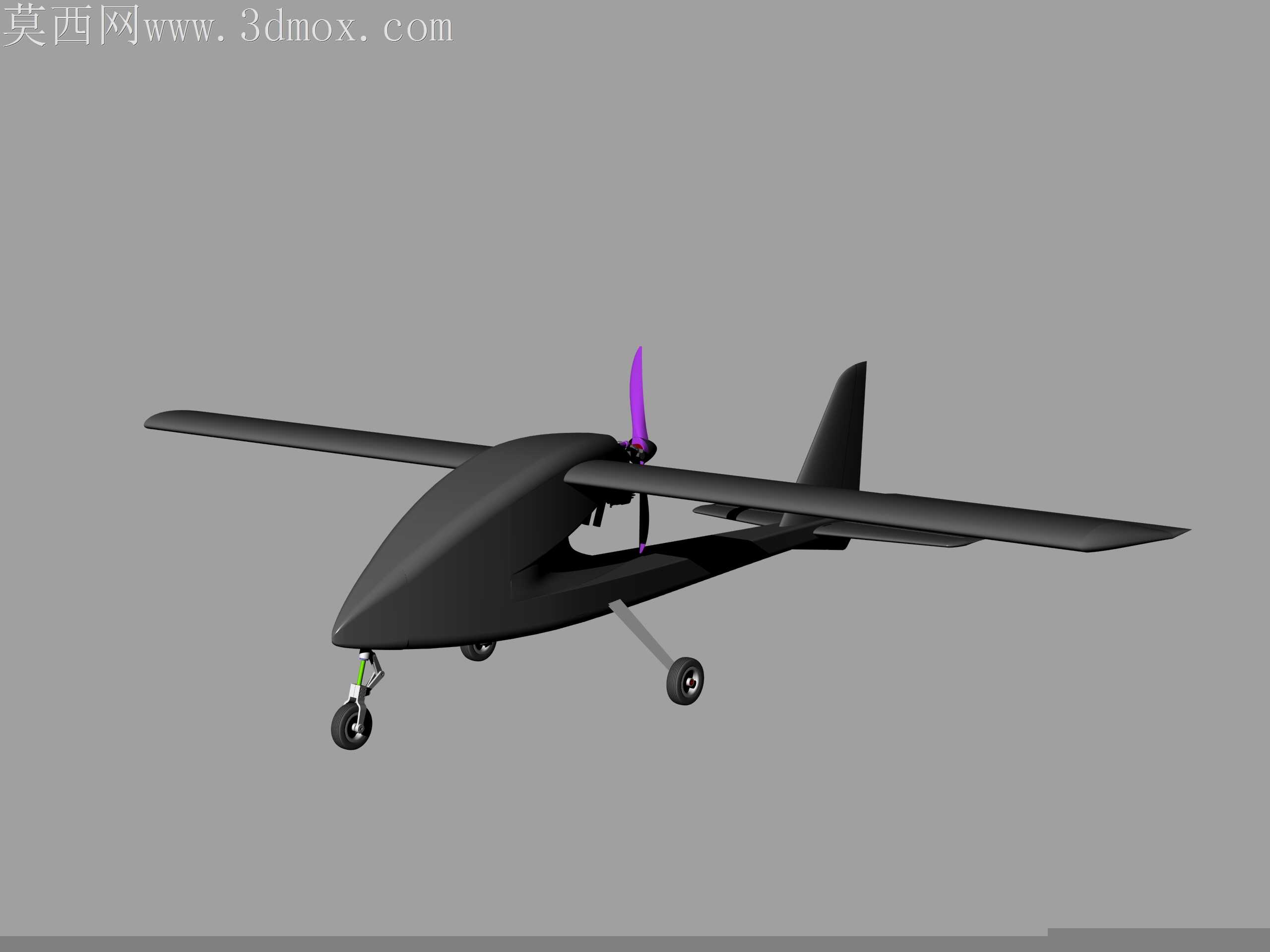

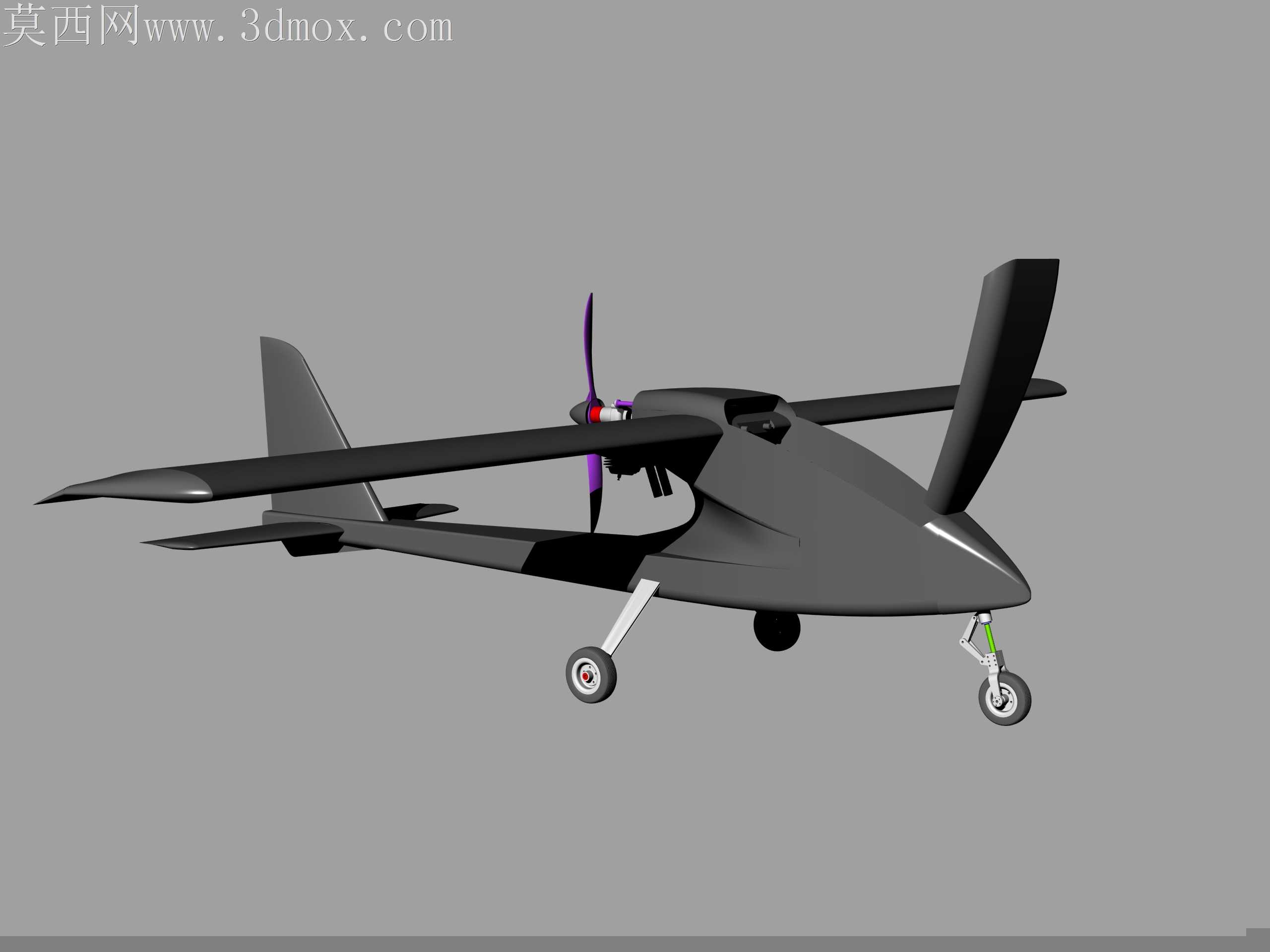

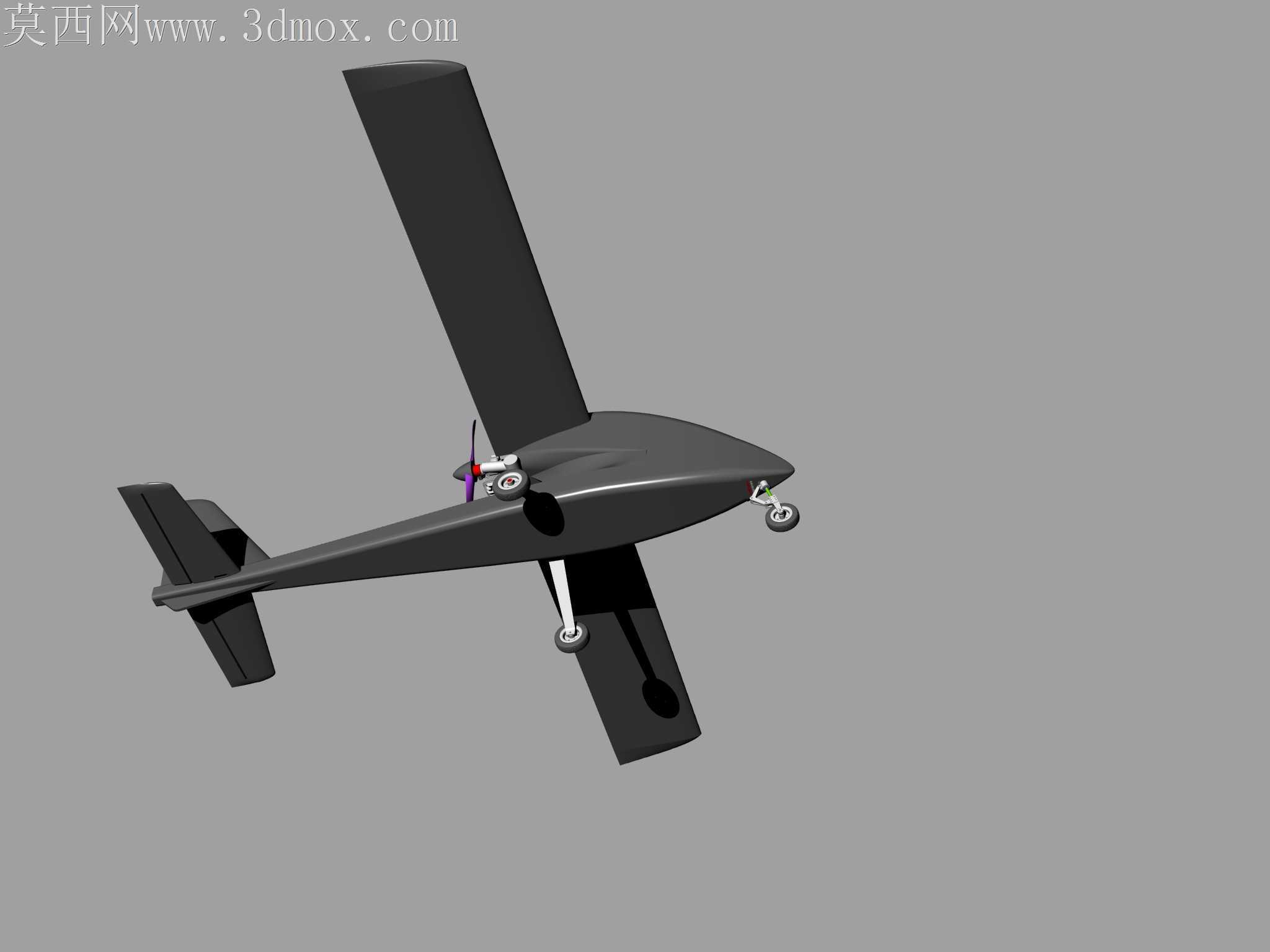

小型固定翼无人机教练机结构设计

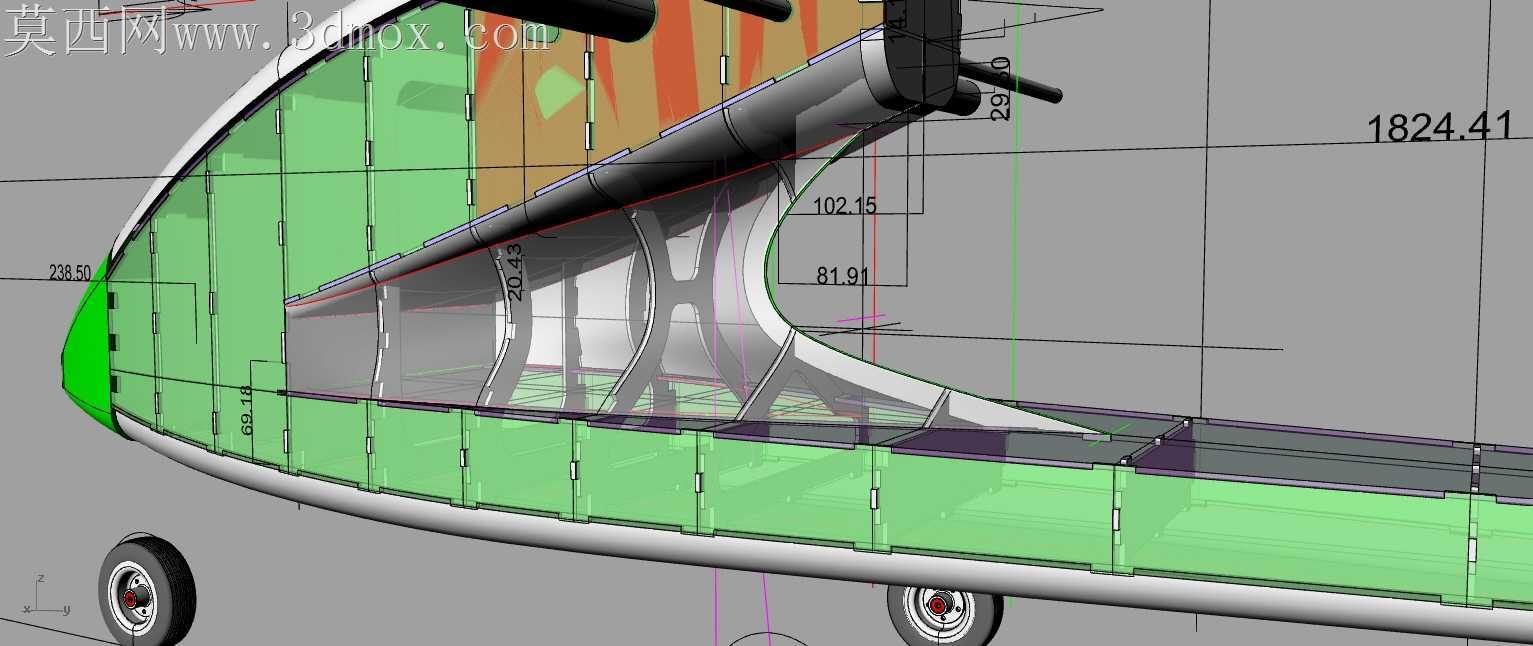

小排量动力搭配2800mm翼展的固定翼教练平台，最容易被忽略的是前三点起落架与翼身衔接处的振动传导问题，尤其是15到23公斤起飞重量区间，滑跑阶段的路面颠簸会顺着起落架支柱直接传递到机身前部的设备舱，轻则导致飞控传感器数据漂移，重则出现蒙皮粘接处开胶的隐患。处理主翼曲面时没有追求极致的流线顺滑度，反而在翼根与机身对接的位置预留了1.2mm的安装止口，既能够抵消复材蒙皮成型时的收缩公差，也能让机翼拆装时的定位效率提升近四成，外场实训时不需要反复校准机翼安装角，哪怕是新手操作也能快速完成整机组装。尾翼部分的安定面与操纵面衔接处，特意把铰接点的位置向翼面压力中心偏移了3mm，日常起降遇到侧风时，舵面不会因为气流扰动出现过度回摆，新手练习操纵时能降低不少打杆修正的难度，不会因为舵面过于灵敏出现起飞即坠机的问题。动力舱的散热通道没有采用常见的直进直出结构，而是顺着机头曲面的走向做了倾斜导风设计，33毫升到60毫升排量的单缸发动机运转时，气缸头的散热气流会顺着导风槽均匀覆盖整个散热鳍片，不会出现局部过热导致的动力衰减，哪怕是夏季连续起降训练，也不需要额外加装散热导流板。起落架的支柱与机身连接位置，没有直接把固定座粘接在机身蒙皮内侧，而是在固定座下方加了一层3mm厚的航空层板衬垫，衬垫与机身承力框通过预埋的碳杆连成整体，粗暴着陆时的冲击载荷会被衬垫分散到整个承力框结构上，不会出现支柱戳穿机身蒙皮的问题。主翼的翼型选择了相对厚度12%的平凸翼型，低速飞行时的升力系数足够高，失速速度能控制在每小时28公里以内，新手练习起降时哪怕油门收得过早，也有足够的滑翔距离调整姿态，不会因为突然失速摔机。机身侧面的检修口盖采用了快拆卡扣设计，不需要借助螺丝刀就能打开调整设备舱内的接收机、电池位置，外场调试时能节省不少拆装时间，卡扣的配合公差控制在0.15mm，飞行过程中不会因为振动出现口盖松动脱落的问题。尾轮的转向结构与方向舵做了联动设计，滑跑阶段的方向控制完全可以通过方向舵舵面完成，新手不需要单独适应尾轮的操纵逻辑，地面滑跑纠偏的难度大幅降低，练习几个起降循环就能掌握地面滑行的操纵技巧。
