轻型上单翼螺旋桨无人飞行器结构设计

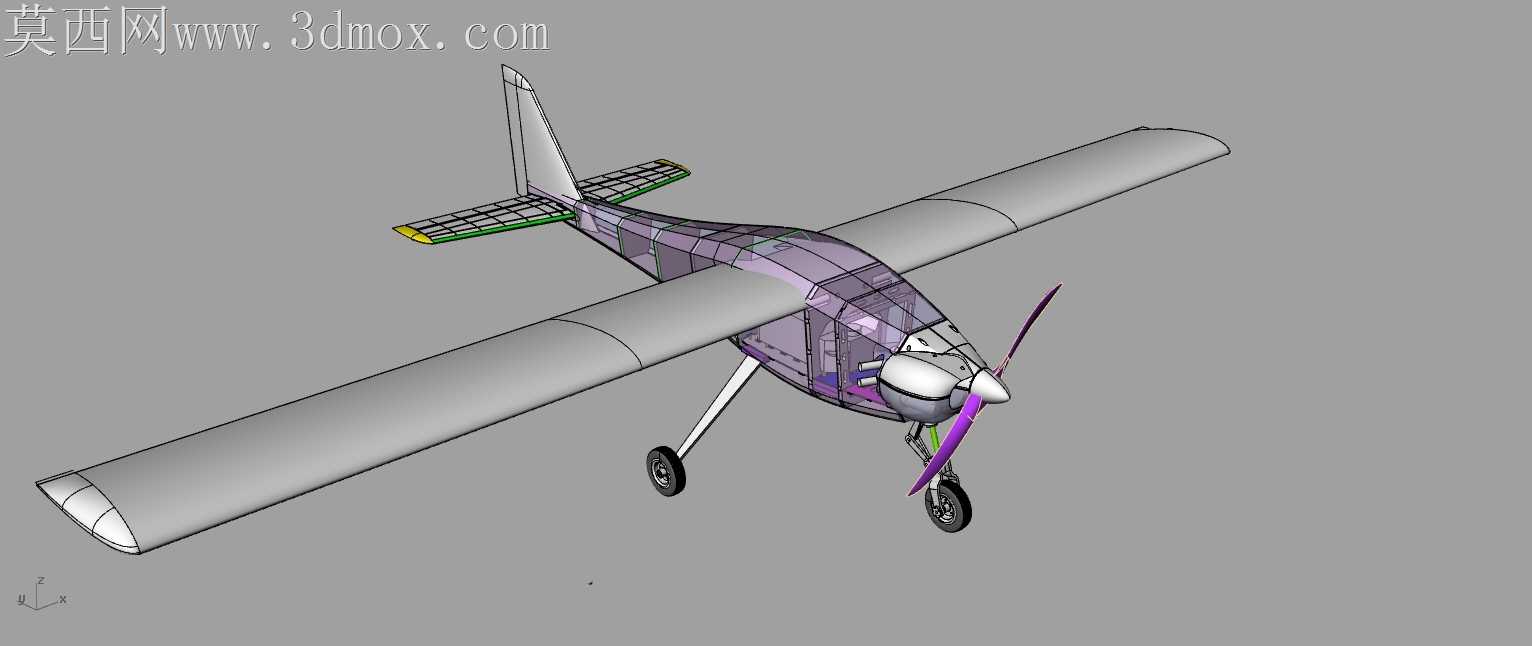

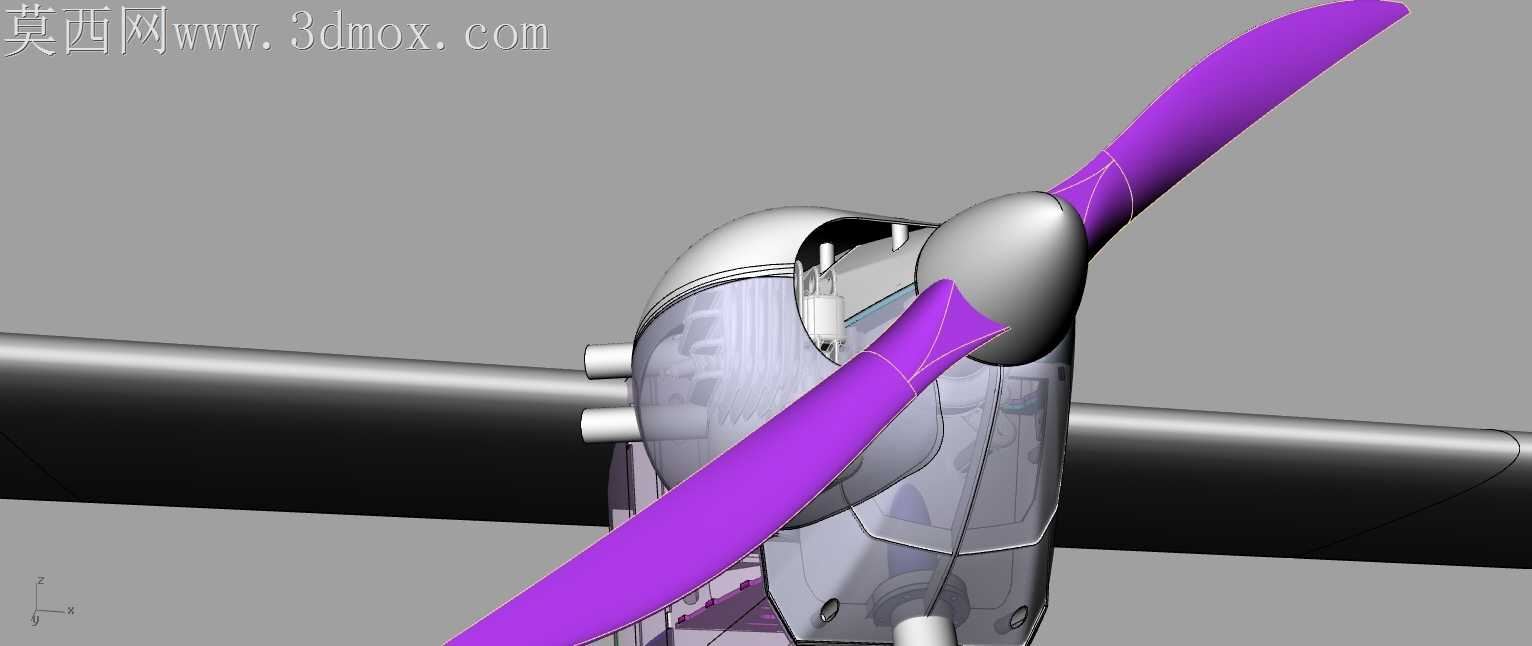

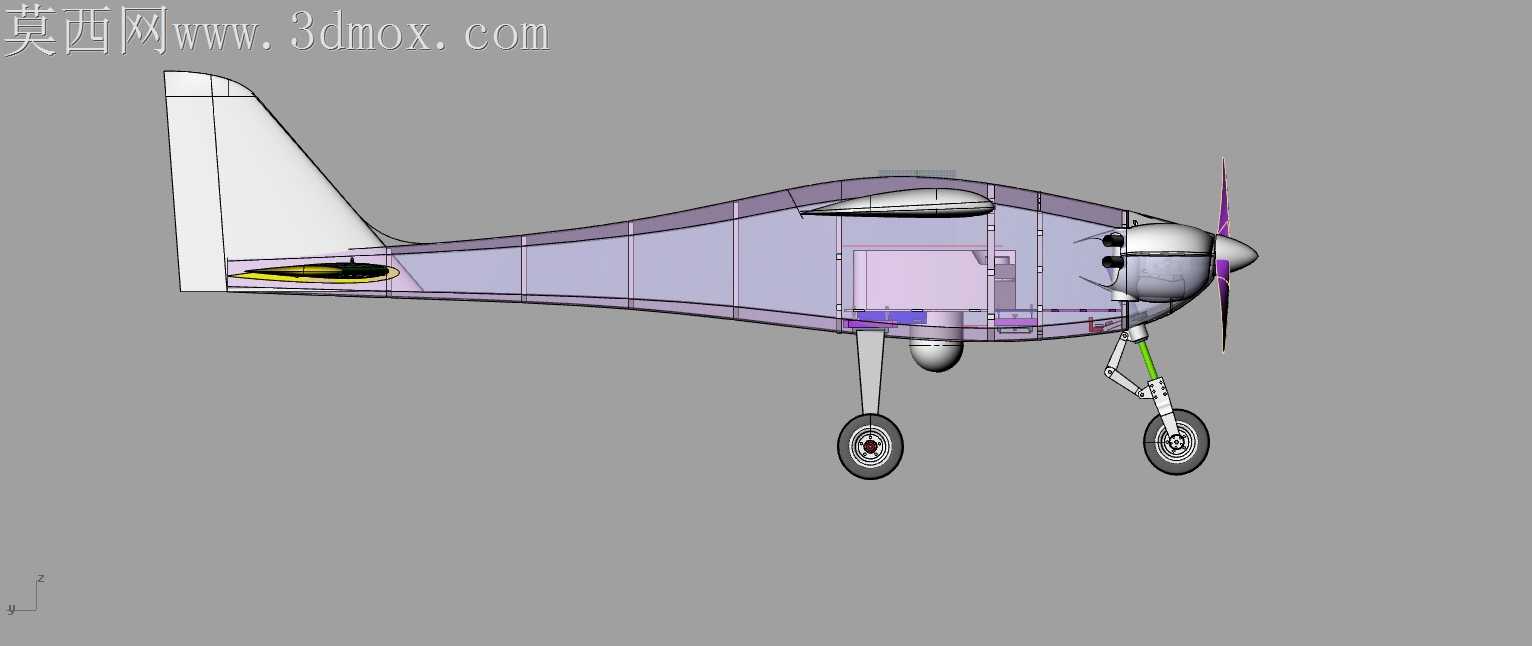

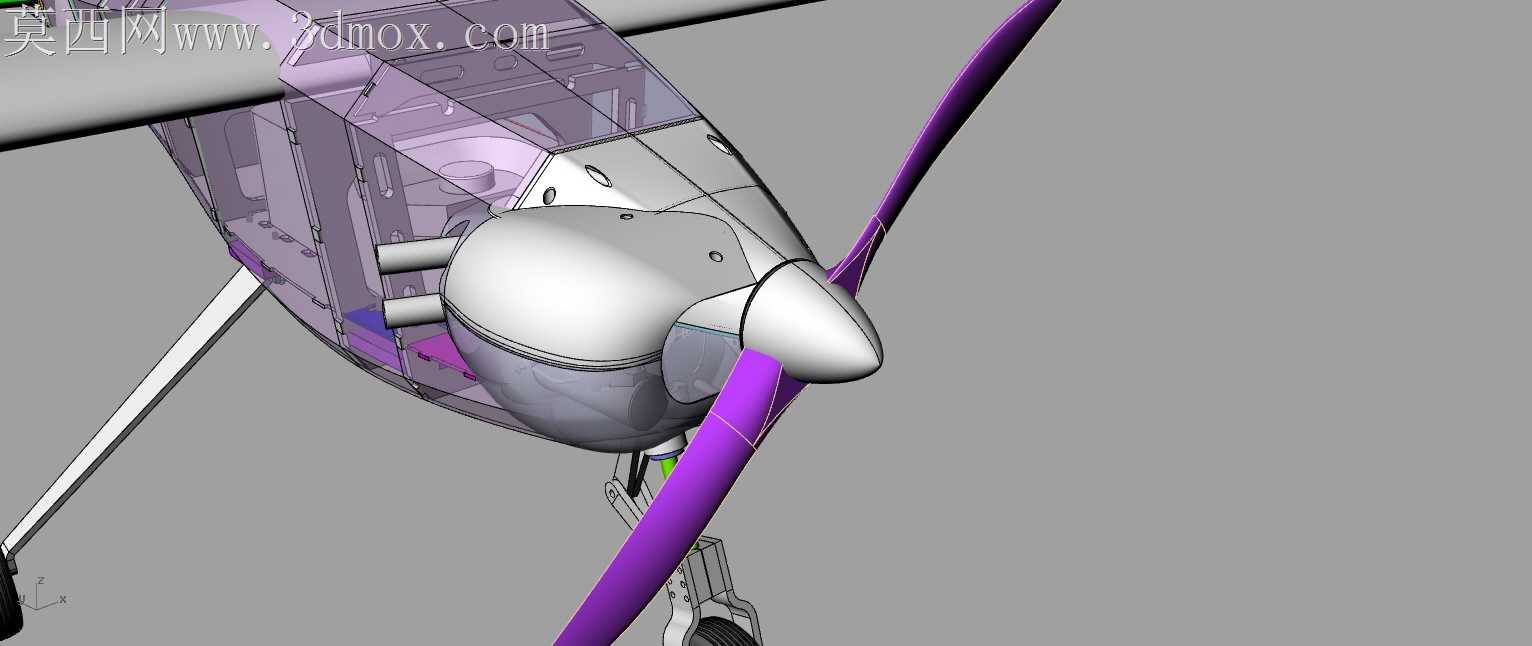

小型固定翼无人机在野外作业场景中，常因起降场地平整度不足出现起落架形变、翼根连接段应力集中的问题，这套设计在结构优化层面做了大量针对性调整。机翼采用分段式上单翼布局，翼梁与机身承力框的连接位预留了0.2mm的装配公差带，既避免硬连接带来的振动传导损伤机载设备，也能在轻微擦碰时通过微小位移卸除冲击力，不会直接撕裂蒙皮粘接面。尾翼段的骨架做了镂空格栅处理，在保证翼面气动外形刚度的前提下，将尾部结构重量降低了17%，配合前置螺旋桨的拉力线微调，能让整机重心精准落在翼弦31%的最优区间，无需额外添加配重块调整平衡。前三点起落架的轮架采用斜撑式布局，主起落架连接点设在机身下部的加强框位置，而非直接固定在蒙皮内侧，降落时的冲击载荷会通过斜撑杆分散到两个相邻承力框上，不会出现单框受力开裂的隐患。机头整流罩做了分块式曲面过渡，螺旋桨桨根与整流罩的间隙控制在3mm，既不会在飞行时产生紊流干扰，也能避免桨叶旋转时剐蹭罩体。透明座舱段的曲面做了等厚度偏移处理，后续加工真空吸塑成型件时，不会出现边角位厚度过薄透光不均的问题。机身侧面的检修口预留了快拆卡扣的安装位，日常更换机载电池、调整舵机拉杆时不需要拆解整个机身蒙皮，外场作业效率能提升不少。尾翼的舵面铰接位做了内嵌式转轴设计，转轴藏在翼型内部，不会突出翼面破坏气动完整性，高速飞行时能减少铰链力矩带来的舵面震颤。机翼与机身的连接采用快拆插销结构，插销表面做了防滑纹理处理，插装到位后有明显的阻尼反馈，外场转场时不需要额外工具就能完成机翼拆装，收纳后整体尺寸能缩小60%，方便放入便携运输箱。燃油动力版本的油箱安装位设在重心点附近，燃油消耗过程中整机重心偏移量控制在5mm以内，不会出现飞行过程中姿态逐渐失稳的问题。操纵拉杆的走线全部沿机身承力框内侧布置，避开了机载设备的安装空间，拉杆与框体接触的位置套有尼龙衬套，长期振动摩擦也不会出现拉杆磨损卡滞的情况。
