小型电动螺旋桨轻型单人飞行器结构

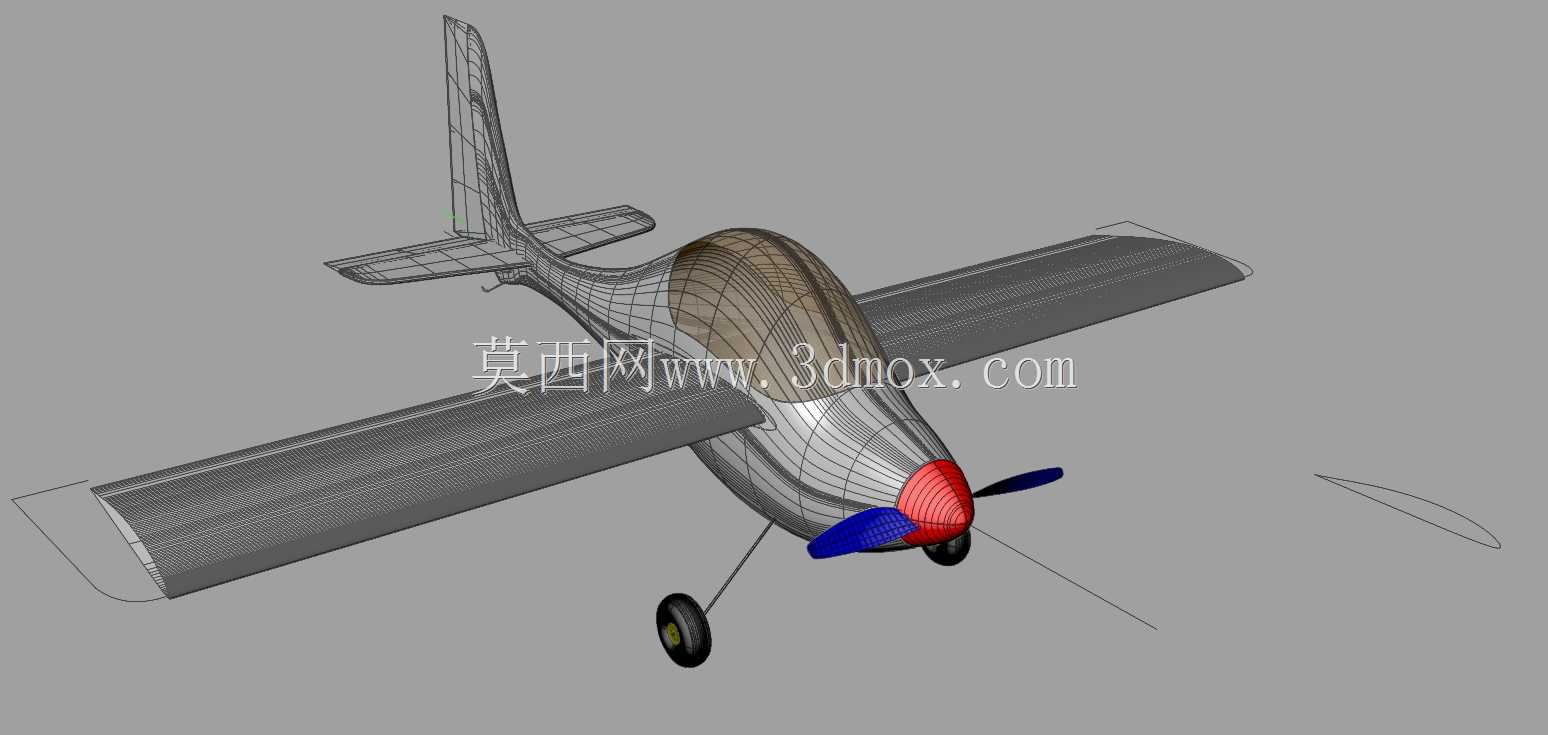

该轻型固定翼飞行器的结构设计，面向低空休闲飞行、航模运动及轻型航空实验场景，可满足单人短途低空飞行、航空爱好者自制试飞、轻型航空运动赛事参赛等实际使用需求，整体结构兼顾轻量化与结构强度，适配低空空域的低速飞行工况。从结构布局来看，采用上单翼常规布局，前置拉力式螺旋桨动力配置，后三点式起落架结构，机身采用流线型水滴式座舱设计，可在降低飞行阻力的同时为驾乘人员提供足够的乘坐空间，机翼采用平直翼型设计，选用selig7055低速翼型，该翼型在低雷诺数工况下具备优异的升阻比特性，适配小型电动动力系统的推力输出区间，能够在较低的起飞速度下获得足够升力，缩短滑跑距离。机身主体结构适配玻璃纤维铺层成型工艺，该工艺成型的壳体表面光滑度高，气动阻力小，同时具备足够的结构强度与抗疲劳性能，能够承受飞行过程中的气动载荷与起降冲击载荷；机翼部分适配泡沫芯材加表面蒙皮的夹层结构，在保证机翼翼型精度的同时最大限度降低结构重量，提升整机的载荷能力与续航表现。动力系统安装于机头前端，采用电机驱动双叶螺旋桨的配置，电机安装座预留了标准的安装孔位与散热间隙，能够适配不同功率等级的外转子无刷电机，螺旋桨桨尖与机头整流罩的间隙经过精准校核，避免飞行过程中出现桨叶碰擦的风险。起落架采用后三点式布局，主起落架安装于机翼下方靠前位置，采用弹性杆式缓冲结构，能够吸收起降过程中的地面冲击载荷，尾轮安装于机身尾部下方，与方向舵联动实现地面滑行转向控制，起落架轮距经过优化，能够保证地面滑行与起降过程中的横向稳定性，避免侧翻风险。整机的重心位置经过配平校核，设计重心位于机翼弦长30%左右的位置，兼顾纵向稳定性与操纵灵敏度，机翼与机身的连接位置设置了加强筋与安装定位面，能够保证机翼安装角的精度，避免装配误差带来的气动效率损失。座舱盖采用整体式透明流线结构，与机身外形顺滑过渡，既能够降低气动阻力，也可为驾乘人员提供开阔的前方视野，机身尾部的垂尾与平尾采用常规布局，操纵舵面的偏转角度经过合理设置，能够满足低速飞行下的操纵力矩需求，保证飞行过程中的姿态可控。从安装边界来看，机翼展长与机身长度的比例经过优化，适配小型通航机场或平整硬化场地的起降要求，整机拆解后可装入小型运输车辆，方便转场运输，各部件的连接位置采用快拆结构设计，可快速完成整机的组装与拆解，降低日常维护与运输的难度。
