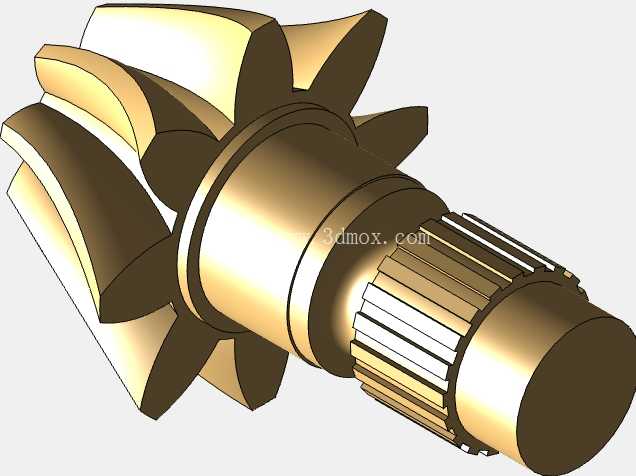

集成花键轴的螺旋锥齿轮传动件

项目分类:齿轮 发布时间:2026-07-29 ID:1203962
  • 集成花键轴的螺旋锥齿轮传动件

在汽车传动系统的差速器、分动箱以及工业重载减速机的输入输出端,这类集成花键轴的锥齿轮是承担交错轴动力传递的核心零件,不同于分体式装配的锥齿轮与传动轴结构,一体化的设计从根源上消除了轴与齿轮配合面的装配间隙、键连接应力集中问题,在承受交变冲击载荷的工况下能大幅降低连接失效的概率。从实际应用场景来看,这类零件常见于四驱车型的分动箱动力输出端、小型工程机械的行走机构传动箱,以及部分需要紧凑安装空间的电力输送减速单元,因为不需要额外设计轴与齿轮的连接结构,整体轴向尺寸可以压缩15%-20%,非常适合安装空间受限的传动布局。

设计这类零件时,首先要匹配传动副的啮合参数,锥齿轮的节锥角、齿面螺旋角需要和配对齿轮完全契合,保证啮合接触印痕落在齿面中部区域,避免偏载造成的齿面早期磨损;齿部的渐开线轮廓需要做齿向修形,补偿重载下的轴系挠曲变形带来的啮合偏移,降低传动噪音与齿面接触应力。集成的花键轴段采用矩形花键结构,相比渐开线花键,矩形花键的定心精度更易控制,适合中等转速、大扭矩的传递场景,花键的齿侧间隙需要控制在0.02-0.05mm区间,间隙过大会造成传动冲击,间隙过小则会导致装配困难、花键齿面磨损加剧。

从安装边界来看,轴段上设计有两个定位轴肩,分别对应轴承内圈的安装定位与箱体密封件的配合位置,轴肩的过渡圆角严格控制在R1.5-R2mm,既避免尖角造成的应力集中,又不会因为圆角过大导致轴承安装不到位;齿轮端的背锥面需要和箱体内部的挡油盘配合,保证润滑油脂能够准确引导到啮合齿面,不会出现甩油泄漏的问题。轴的末端设计有倒角与卡簧槽,用于安装轴向定位卡簧,限制轴系的轴向窜动量,窜动量一般控制在0.1-0.3mm,既保证轴系受热膨胀时有足够的伸缩空间,又不会因为窜动过大导致齿轮啮合错位。

建模过程中,齿部的螺旋曲面是核心难点,需要先通过参数化公式生成齿面的渐开线与螺旋线轨迹,通过扫掠、布尔运算生成单个轮齿,再通过圆周阵列得到全部轮齿,阵列过程中需要严格保证齿距累积误差在公差范围内,避免实际加工时出现齿距超差的问题。花键部分的建模需要注意齿根的过渡圆角,不能直接做直角衔接,否则在热处理环节会因为应力集中产生淬火裂纹,实际生产中这类零件一般采用20CrMnTi材质,经渗碳淬火后齿面硬度达到HRC58-62,芯部韧性保持在HRC30-35,兼顾齿面耐磨性能与整体抗冲击能力。

在实际选型替换时,需要重点核对三个核心尺寸:一是锥齿轮的安装距,即节锥顶点到定位轴肩的轴向距离,这个尺寸直接决定齿轮副的啮合间隙,安装距偏差超过0.1mm就会导致啮合间隙过大或过小;二是花键的齿数、模数与定心方式,必须和配合的花键套完全匹配,否则无法装配;三是两个轴承安装位的轴径尺寸与跨距,跨距决定了轴系的刚性,跨距过大会导致轴的挠曲变形量超标,重载下容易出现断齿问题。这类集成式锥齿轮轴相比分体结构,虽然加工难度更高,需要在齿轮加工机床上一次装夹完成齿部与花键的加工,保证同轴度公差在0.01mm以内,但长期运行的可靠性远高于分体装配结构,在对空间、可靠性要求较高的传动场景中应用十分广泛。日常维护中,只需要定期检查啮合间隙与轴承预紧力,不需要额外检查轴与齿轮的连接松动情况,大幅降低了设备的运维成本。
