行星齿轮传动系统核心组件结构设计

项目分类:齿轮 发布时间:2026-07-29 ID:1203851
  • 行星齿轮传动系统核心组件结构设计
  • 行星齿轮传动系统核心组件结构设计
  • 行星齿轮传动系统核心组件结构设计

这套行星齿轮传动结构,是动力传动系统里应用极广的核心减速增扭部件,日常在工业伺服驱动、小型动力设备、自动化输送单元、新能源辅助传动模块里都能见到它的身影。不同于定轴齿轮传动的布局逻辑,这套结构采用内齿圈固定、太阳轮输入、行星架输出的经典传动方案,整套传动链的载荷由多颗行星齿轮均匀分担,单齿承受的接触应力比同功率等级的定轴齿轮组低40%左右,能在紧凑的安装空间里实现大传动比输出,同时保持极高的传动效率,常规润滑条件下满载传动效率可以稳定维持在97%以上。

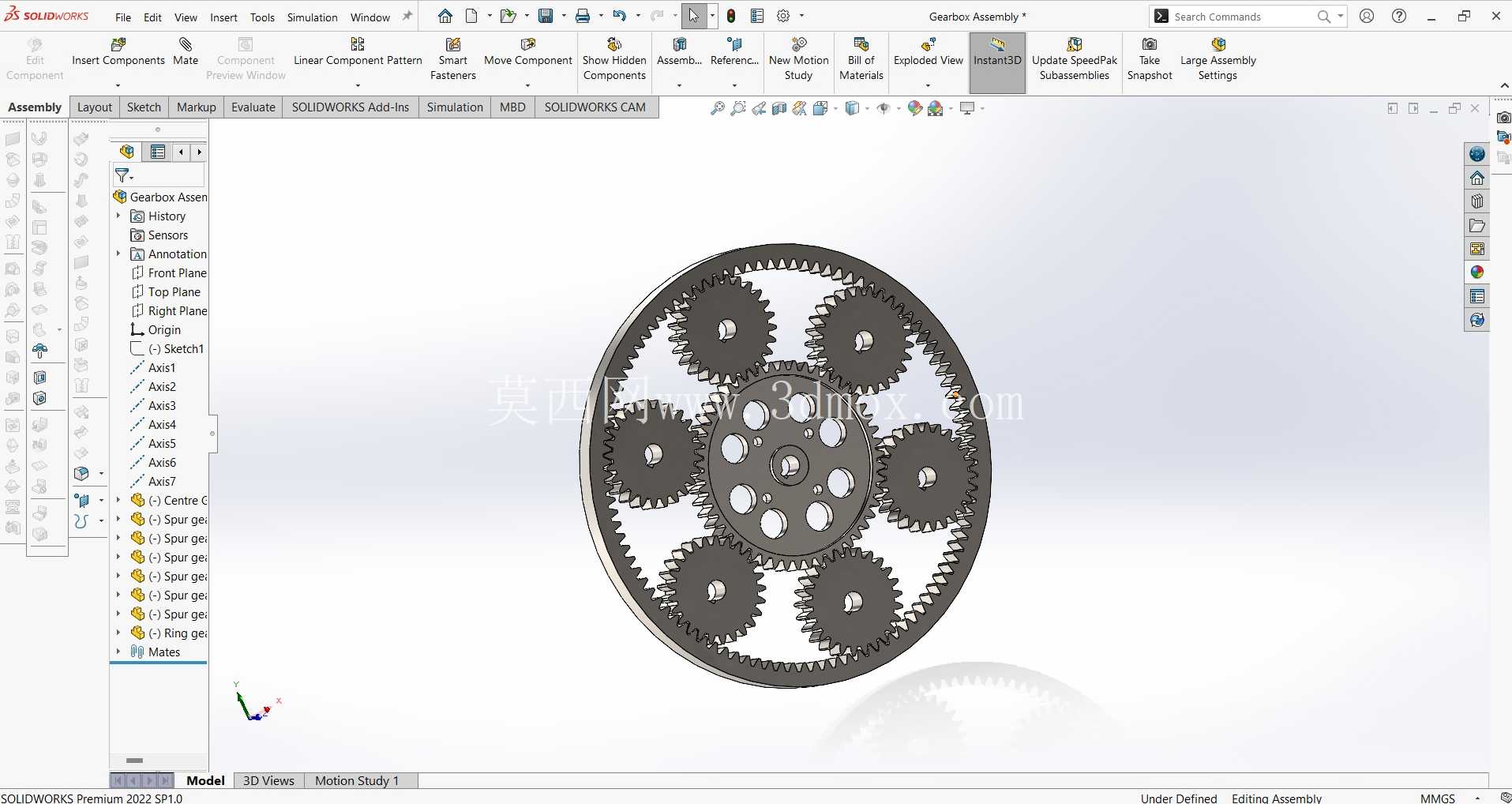

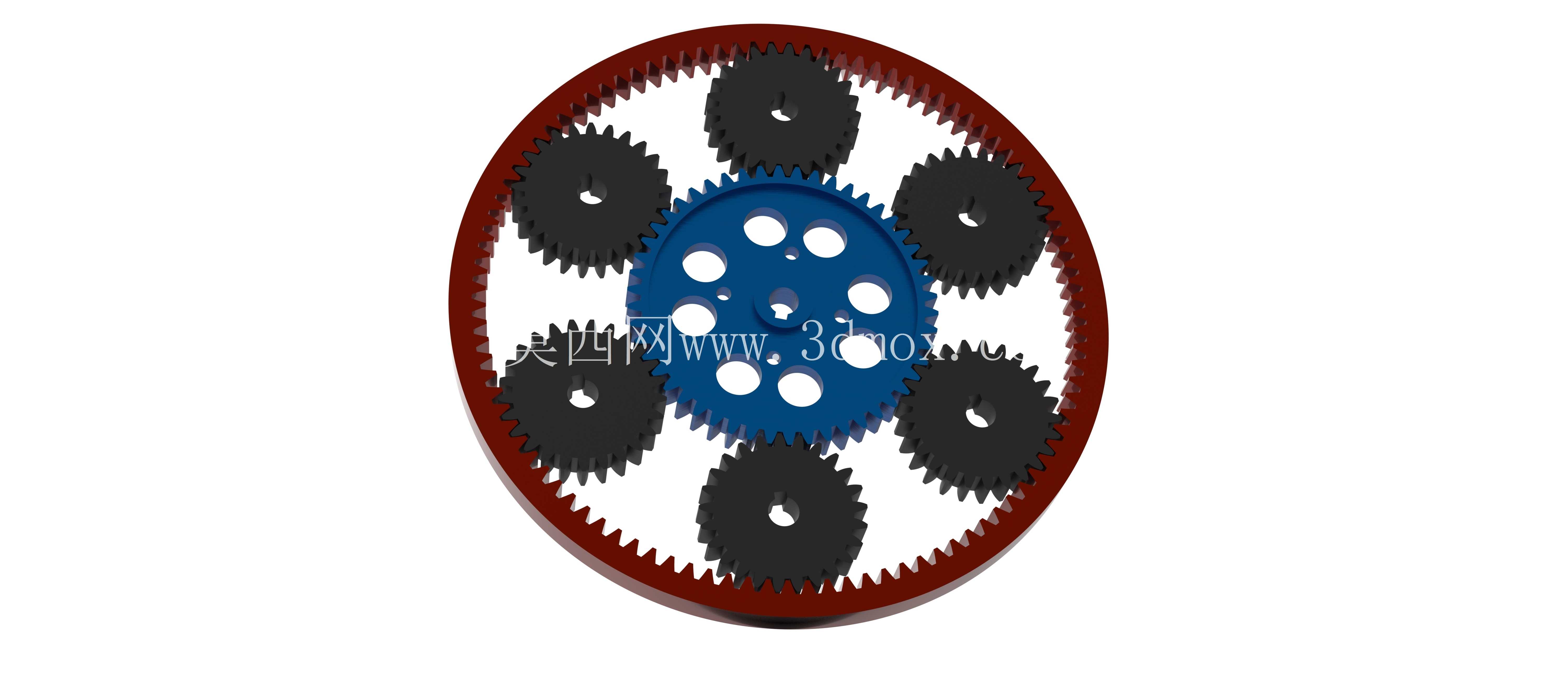

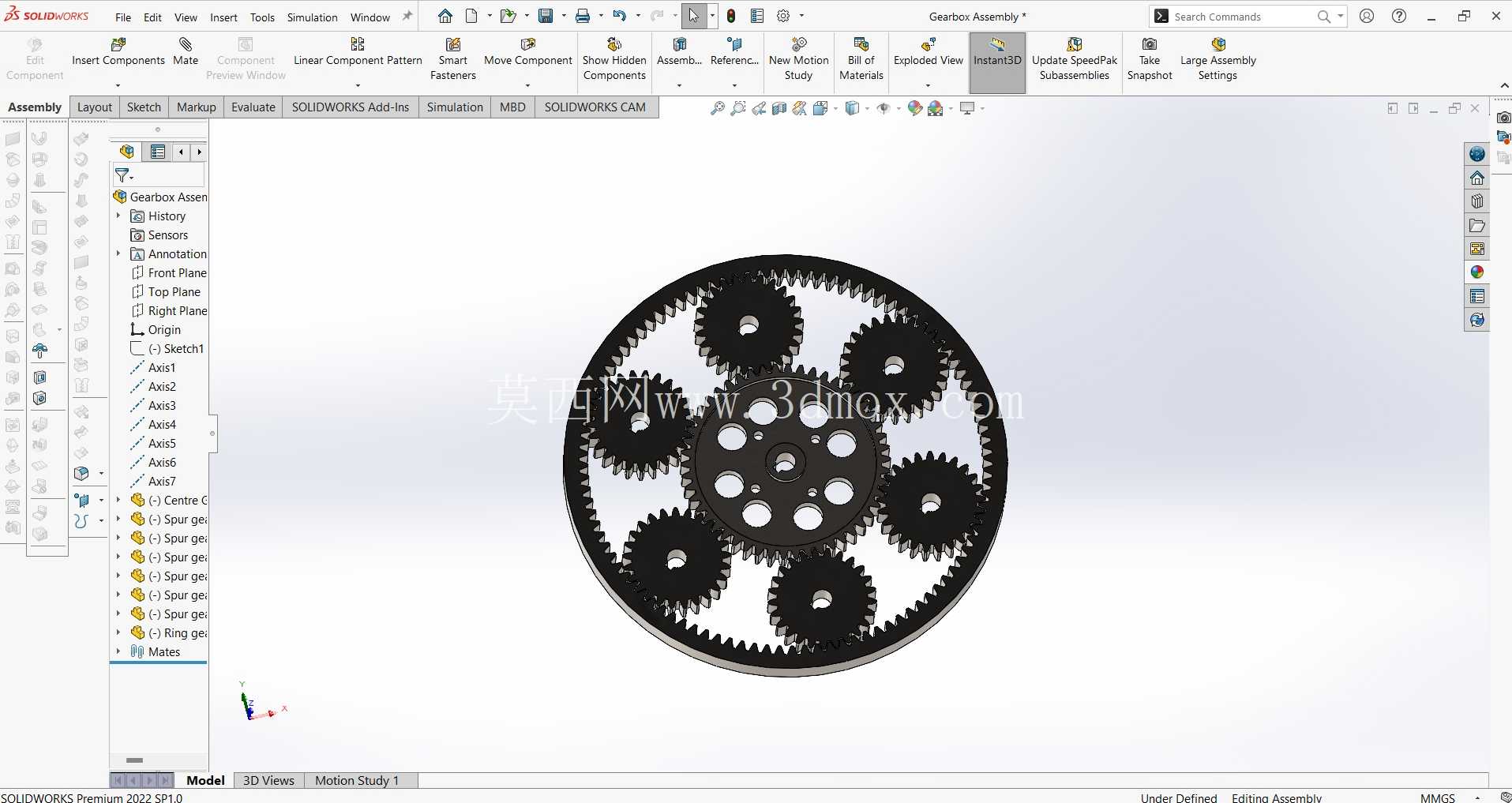

从结构设计逻辑来看,中心太阳轮采用辐板式带减重孔的结构,轮齿采用渐开线圆柱直齿齿形,齿向修形量控制在0.01-0.02mm区间,抵消满载工况下的轮齿弹性变形带来的偏载问题;周向均匀布置的六颗行星齿轮,通过销轴与行星架连接,每颗行星轮同时与太阳轮、外侧内齿圈啮合,安装时需要严格控制各行星轮的齿侧间隙一致性,相邻行星轮的间隙差值不能超过0.008mm,避免传动过程中出现载荷分配不均、局部轮齿过载崩齿的问题。外侧的内齿圈采用整体式环形结构,齿圈的外圆作为整个组件的安装定位基准,设计时预留了0.02-0.03mm的过盈配合量,方便与外部设备的壳体装配固定,齿圈的端面加工有定位销孔,可传递大扭矩工况下的周向载荷,避免工作过程中齿圈跟转导致传动失效。

在实际应用场景中,这套结构可以直接适配额定输入转速3000rpm以内的驱动单元,输出扭矩范围覆盖5-50N·m,能满足大部分中小型自动化设备、小型代步工具传动模块、工业机器人关节驱动的动力传输需求。安装边界上,整个组件的径向最大尺寸为内齿圈的外圆直径,轴向尺寸由行星架的宽度、行星轮的厚度、太阳轮的轴向定位台阶共同决定,输入端太阳轮的轴伸采用标准平键连接结构,键槽的对称度公差控制在0.015mm以内,保证输入动力的同轴度;输出端行星架的端面设计有均匀分布的安装螺纹孔,可直接连接负载法兰,不需要额外加装过渡连接盘,能有效缩减整个传动单元的轴向安装空间。

设计过程中重点考虑了不同工况下的润滑适配性,行星轮与销轴之间预留了含油轴承的安装位,既可以采用脂润滑实现终身免维护,也可以根据高速重载工况需求,在组件外部加装密封壳体实现油浴润滑,适配不同场景的维护需求。轮系的啮合侧隙设计为0.02-0.04mm,既可以保证正反转切换时的回程误差控制在1弧分以内,满足精密传动场景的定位精度要求,也不会因为侧隙过小导致高速运转时出现卡滞、温升过高的问题。整套结构的所有零部件均采用对称化设计,行星轮的安装位置沿太阳轮中心均匀分布,运转过程中产生的径向惯性力可以相互抵消,高速运转时的振动和噪声远低于同级别的定轴齿轮减速结构,在对运行平稳性有要求的场景下优势十分明显。
