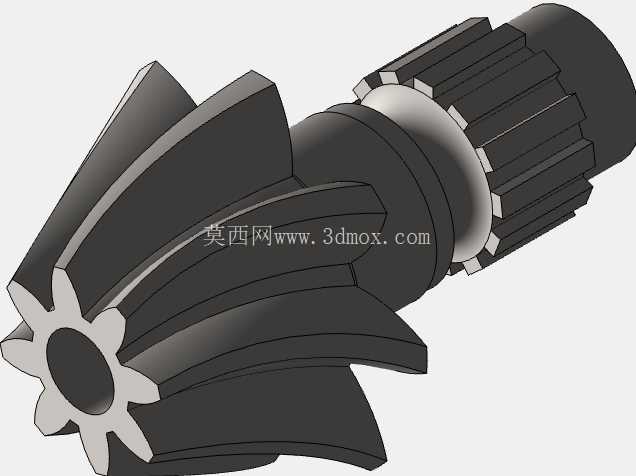

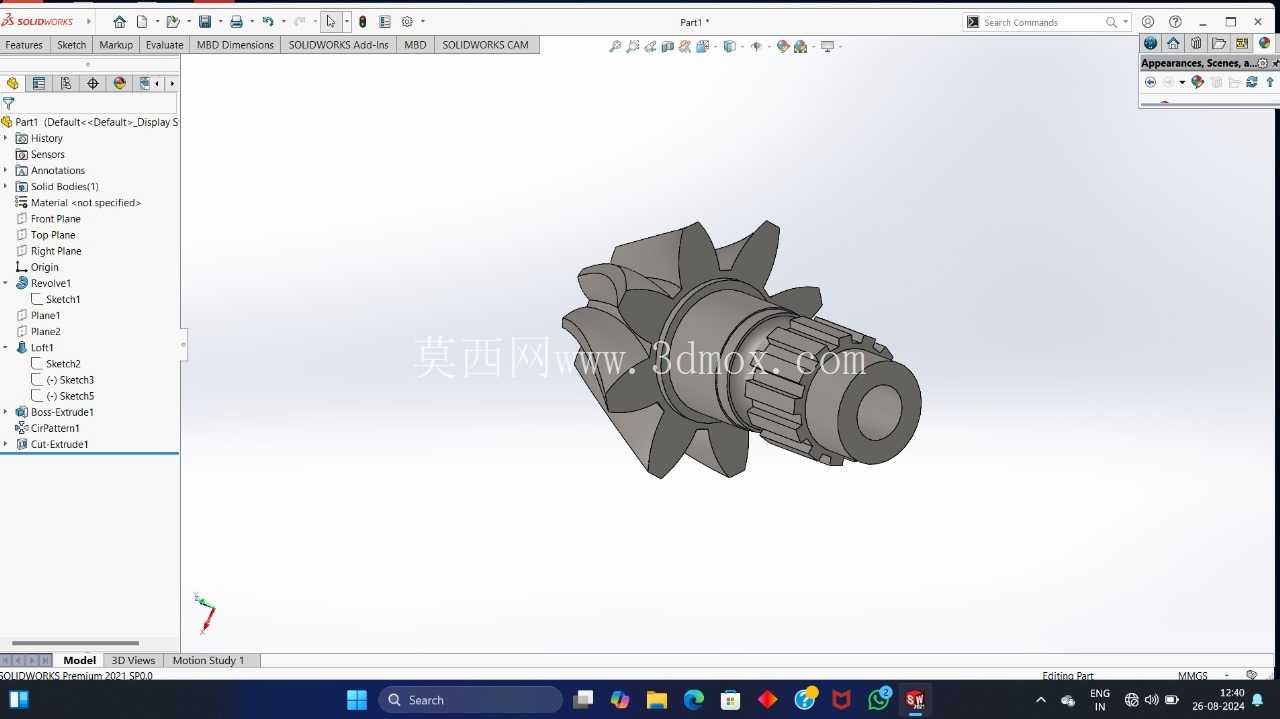

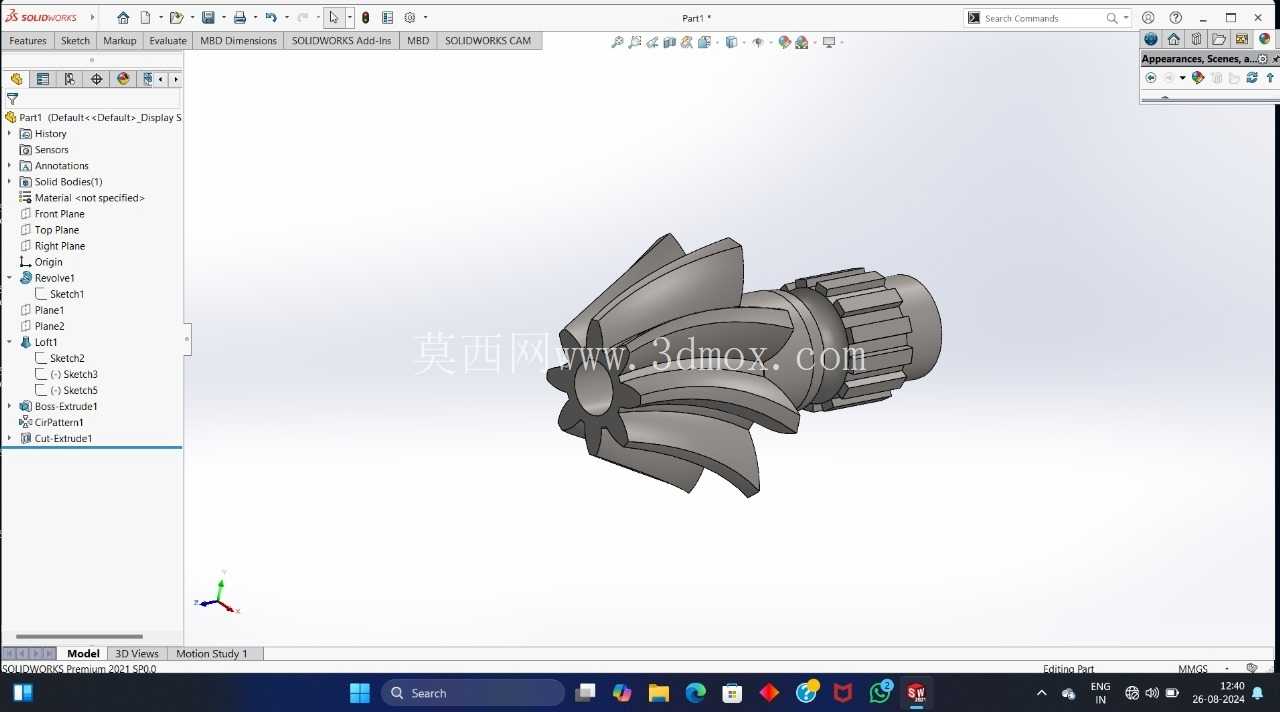

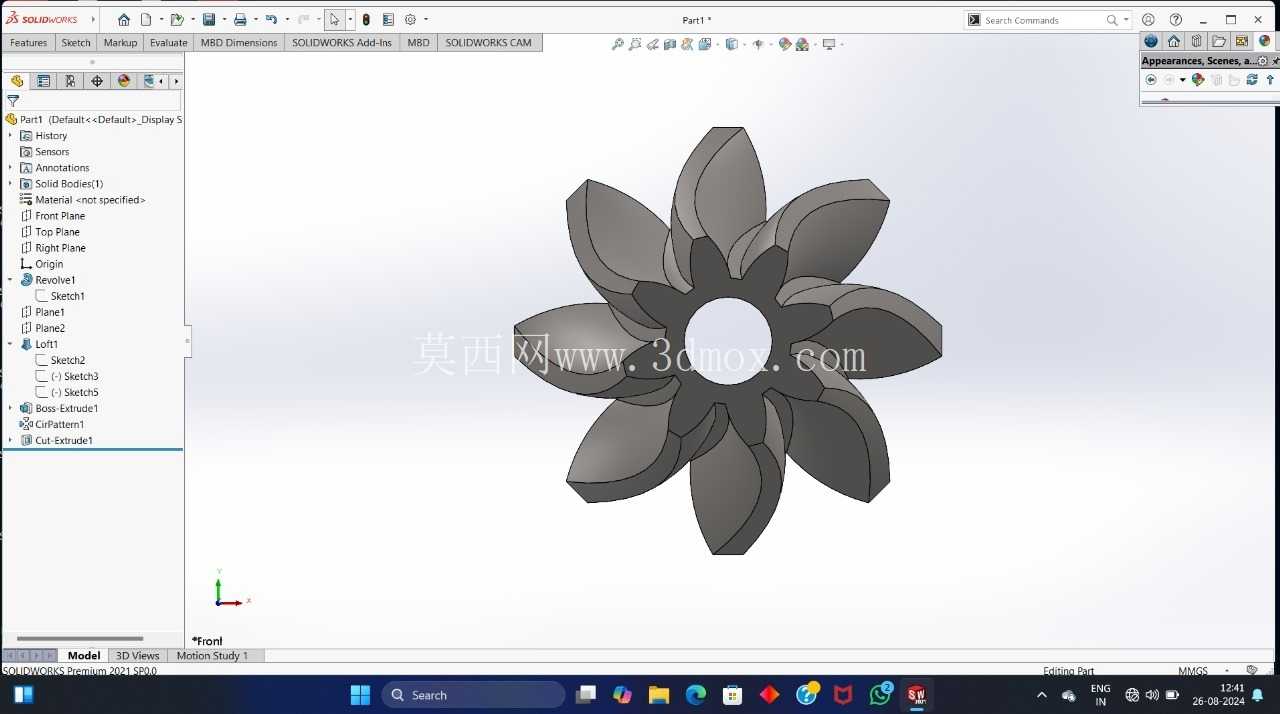

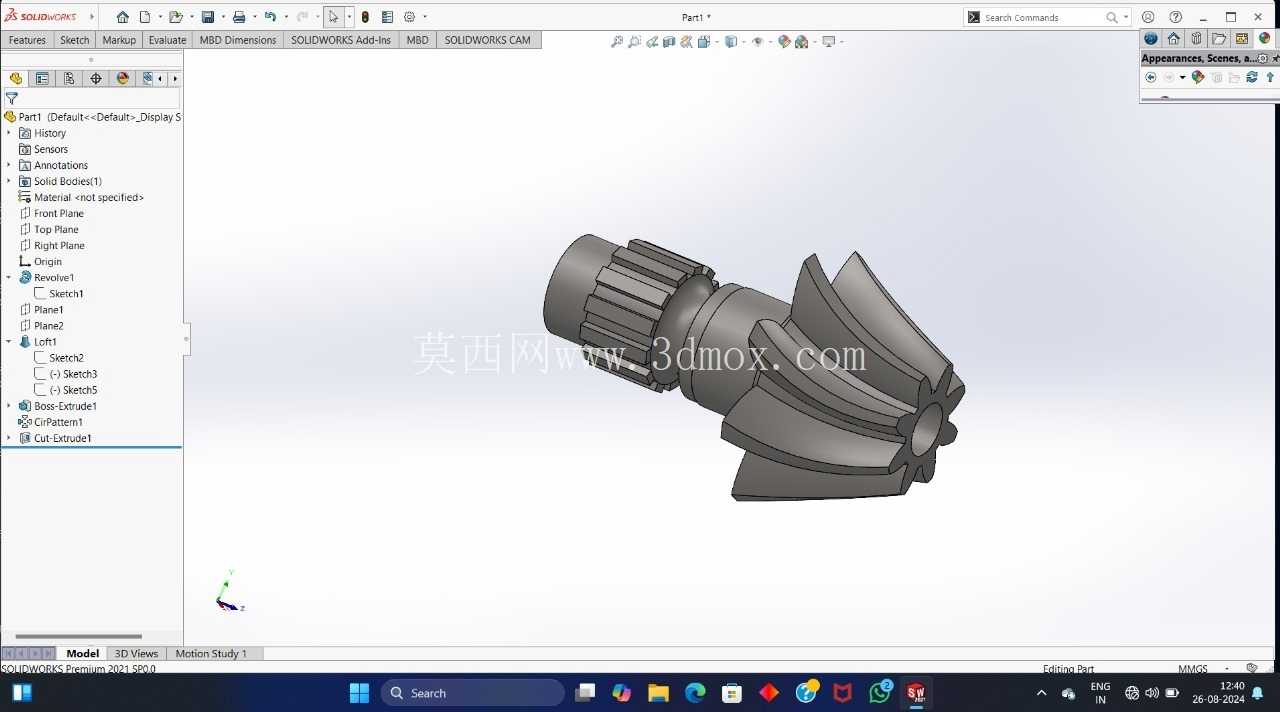

在汽车差速器、工业重载传动箱这类需要在垂直交错轴间传递大扭矩的场景里,直齿锥齿轮的啮合冲击始终是绕不开的痛点——直齿的齿向与齿轮轴线共面,啮合过程是整齿突然进入接触、突然脱离,高速运转时不仅噪音明显,齿面局部瞬时载荷过大还容易引发点蚀、崩齿故障,斜齿锥齿轮正是针对这一痛点优化的传动构件。这类齿轮的齿向与自身轴线呈固定螺旋角,齿形沿锥面呈螺旋状排布,啮合过程中轮齿是从齿端开始逐步接触、逐步脱离,整个啮合区间内重合度远高于同规格直齿锥齿轮,运转平稳性优势明显,同时多齿同时参与啮合的状态能将输入扭矩均匀分散到多个接触齿面上,单齿承受的峰值载荷大幅降低,整体承载能力比同模数直齿锥齿轮高出30%左右,非常适合高负载、需要精准传动的工况。从设计逻辑来看,斜齿锥齿轮的建模首先要确定分锥角参数,匹配两交错轴的90度传动夹角,保证两个配对齿轮的节锥面能够完全贴合滚动;螺旋角的选取需要平衡轴向力与重合度,螺旋角越大啮合平稳性越好,但会带来更大的轴向载荷,对配套轴承的轴向承载能力要求更高,常规工业传动场景多选取35度螺旋角,兼顾平稳性与轴承负载要求。齿形建模过程中需要严格控制齿厚沿锥面的渐变规律,从大端到小端齿厚按固定比例收窄,保证啮合时齿面接触迹线沿齿长方向均匀分布,避免出现齿端局部接触导致的应力集中。从安装边界来看,这类锥齿轮的安装需要严格保证两轴线的相交度误差控制在0.05mm以内,轴向定位偏差不超过0.1mm,否则会出现啮合偏载,大幅缩短齿轮使用寿命;中心安装孔的尺寸需要与匹配的传动轴采用过渡配合,通过键槽传递扭矩,安装时需要调整配对齿轮的齿侧间隙,常温下侧间隙控制在0.1-0.2mm区间,既避免热胀卡滞,又能减少传动回程误差。实际应用中,除了汽车差速器,这类齿轮还广泛用在机床主轴传动箱、矿山设备的重载传动单元、农业机械的动力分配机构中,相比直齿锥齿轮,它能在相同安装空间内传递更大的功率,同时降低传动噪音,改善设备运行的NVH表现。建模过程中需要注意齿根圆角的处理,齿根位置要保留不小于0.3倍模数的过渡圆角,避免应力集中引发的齿根断裂,齿面粗糙度需要控制在Ra1.6以下,减少啮合过程中的磨损,延长齿轮使用寿命。在进行装配校验时,需要模拟齿轮的啮合运动轨迹,检查是否存在齿面干涉、啮合间隙不均的问题,确保齿轮在整个运转周期内都能保持平稳的接触状态,不会出现卡滞、冲击的情况。
- 上一篇:集成花键轴的螺旋锥齿轮传动件
- 下一篇:SolidWorks参数化斜齿轮分步设计方案
- 全部评论(0)
- 模板大小: 909.89 KB
- 售价:5金币
- 下载次数: 28
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 齿轮
