SolidWorks参数化斜齿轮分步设计方案

斜齿轮作为机械传动系统中应用极为广泛的核心部件，在重载、高速传动场景下的表现远优于直齿圆柱齿轮，其啮合过程为渐进式接触，轮齿从一端开始逐步啮合至全齿宽，再逐步脱离啮合，能有效降低传动冲击、振动与运行噪音，在汽车变速器、工业减速机、机床主轴传动、输送设备驱动单元等场景中承担着动力传递、转速匹配、扭矩转换的核心作用。本次参数化斜齿轮的设计逻辑，完全围绕实际工况的适配需求搭建，没有采用固定参数的固化建模思路，而是通过全局变量与方程绑定所有核心设计参数，让模型可以根据不同的传动比、载荷、安装空间需求快速调整参数生成对应规格的齿轮，大幅提升同系列传动部件的设计迭代效率。

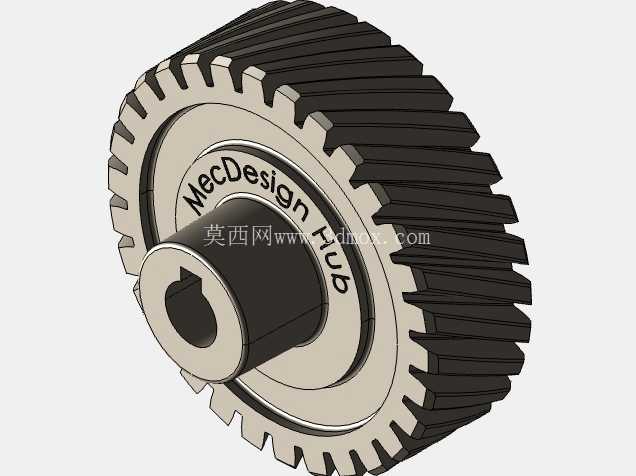

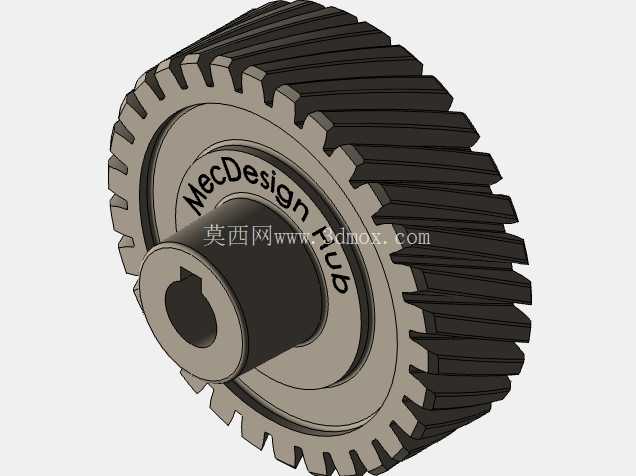

从实际应用的场景需求出发，斜齿轮的设计首先要匹配安装边界的约束：带轮毂的结构设计是为了适配常用的平键连接轴系，轮毂的内孔直径、键槽尺寸需要与对应规格的传动轴配合公差匹配，轮毂的轴向伸出长度要保证与轴肩、轴承内圈的定位尺寸贴合，避免装配后出现轴向窜动；齿顶圆的外径尺寸需要适配传动箱体内的齿轮安装腔空间，保证啮合的两个齿轮齿顶之间留有合理的间隙，不会与箱体内壁、润滑管路等周边部件发生干涉；齿宽的尺寸则直接关联传动的额定载荷，齿宽越大承载能力越强，但对应的加工精度要求、轴向力带来的轴承负载也会同步提升，参数化方程中将齿宽与模数、螺旋角做了关联约束，调整参数时不会出现齿宽与齿部参数不匹配的问题。

设计过程中，螺旋角的参数选择是斜齿轮设计的核心要点之一：常用的斜齿轮螺旋角在8°到20°之间，螺旋角过小则斜齿轮的传动优势无法体现，啮合平稳性提升有限；螺旋角过大则会产生过大的轴向分力，对支撑轴承的轴向承载能力提出更高要求，还会降低传动的整体机械效率。参数化设计中将螺旋角设置为可全局调整的变量，同时关联了齿廓的螺旋线生成路径，调整螺旋角数值时，螺旋扫掠的路径会自动更新，不需要重新绘制草图特征，就能快速匹配不同工况对螺旋角的需求。齿部参数的方程约束完全遵循渐开线圆柱齿轮的设计标准，模数、齿数、压力角、变位系数这些核心参数都通过全局变量定义，齿顶高系数、顶隙系数也做了标准化的参数绑定，调整齿数或模数时，分度圆直径、齿顶圆直径、齿根圆直径会自动按照齿轮设计公式计算更新，不会出现参数不匹配导致的齿形失真问题。

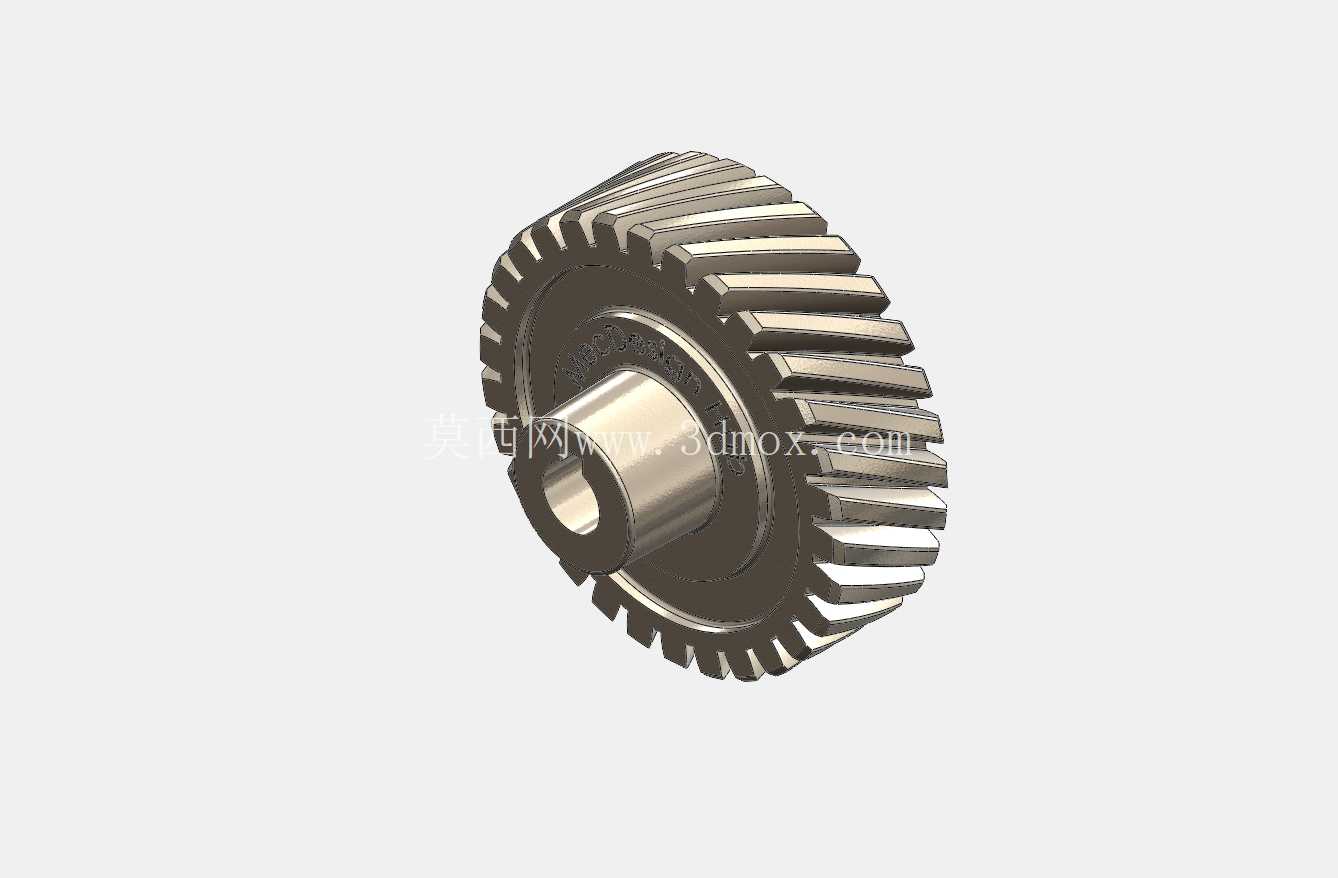

轮齿的生成采用螺旋扫掠的特征逻辑，首先绘制端面的渐开线齿廓草图，渐开线的生成方程完全绑定基圆直径参数，基圆直径由分度圆直径与压力角自动计算，保证齿形的啮合精度；之后根据分度圆柱面与设定的螺旋角生成螺旋引导线，引导线的长度与齿宽参数绑定，扫掠过程中以端面齿廓为轮廓、螺旋线为路径生成单个轮齿，再通过圆周阵列完成全齿的创建，阵列的数量与齿数参数全局关联，调整齿数时阵列实例数会自动更新。轮毂部分的设计兼顾了加工工艺性与装配需求，轮毂与齿圈之间的辐板厚度做了合理的取值，既保证整体的结构刚性，避免传递大扭矩时出现辐板变形，又能控制零件的整体重量，减少转动惯量，适合高速传动场景下的动平衡要求；轮毂端面的倒角、齿端的倒角都做了参数化的约束，调整齿轮整体尺寸时倒角尺寸会按比例同步更新，避免后续加工时出现锐边划伤装配人员、或者装配时与相邻零件发生干涉的问题。

从啮合验证的设计环节来看，参数化模型可以快速完成配对齿轮的装配与干涉检查，调整中心距参数时，两个啮合齿轮的齿侧间隙会自动按照方程计算的结果匹配，不需要反复调整齿形参数就能验证不同中心距下的啮合状态，检查是否存在根切、齿顶干涉、啮合重合度不足的问题。这种参数化的设计思路，完全区别于传统的固定尺寸建模，在做系列化齿轮产品设计、或者根据客户需求定制非标传动齿轮时，只需要调整对应的全局变量参数，就能在几分钟内生成符合设计要求的齿轮模型，后续导出工程图时，尺寸标注、公差配合、形位公差的标注也能随模型参数同步更新，大幅减少重复建模的工作量，也能避免手动修改特征时容易出现的参数错误、特征失效问题。

在实际的工程应用中，这类参数化斜齿轮模型可以直接导入到传动系统的装配体中，完成轴系、轴承、箱体的整体装配校验，检查齿轮与周边部件的间隙是否合理，润滑通道是否能覆盖到啮合齿面，密封件的安装位置是否会与齿轮发生干涉。模型包含的通用STEP格式文件，可以兼容多数主流三维CAD软件，不管是做有限元分析的前处理模型，还是做加工工艺的编程参考，都不需要做额外的模型修复工作，齿面的曲面连续性、特征的完整性都能满足工程使用的要求，不会出现破面、特征缺失导致的后续工作无法开展的问题。
