可拆式板式换热设备三维结构设计

这款可拆式板式换热结构的设计，首先围绕工业场景中液-液、汽-液换热的实际工况展开，在化工制程冷却、暖通空调换热、液压系统油温控制、食品加工流体温控等场景中，这类设备的核心作用是通过间壁传热实现两种流体的热量交换，相比管壳式换热设备，其单位体积内的换热面积更大，传热效率更高，同时拆装清洗的便利性更适配需要定期清理流道结垢的工况。

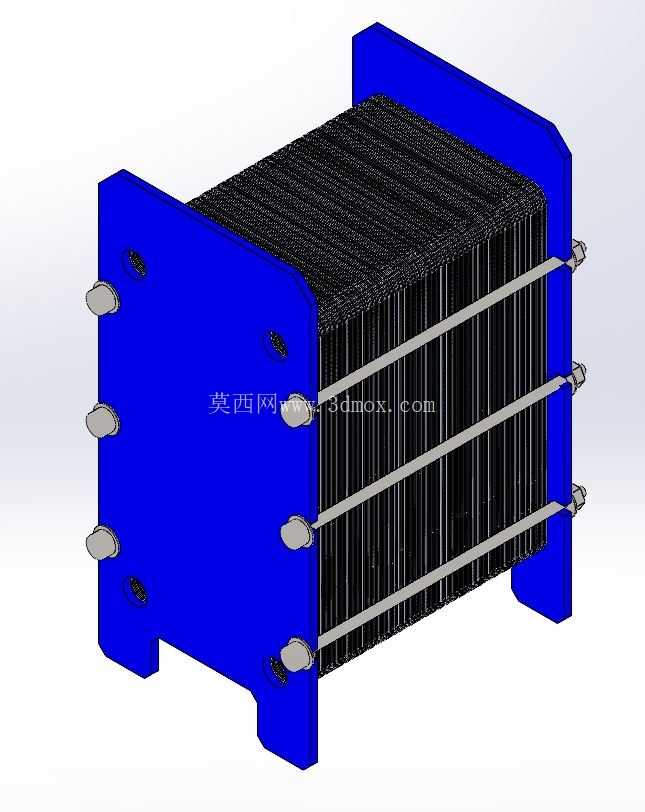

从结构设计思路来看，整体采用框架式压紧结构，两侧的压紧板通过多根横向拉紧螺栓实现对整叠板片的均匀压紧，板片之间的密封垫片嵌装在板片周边的密封槽内，既分隔两种换热流体避免串流，又在板片间形成规则的流道间隙。设计时首先确定了板片的人字形波纹结构，这种波纹结构能让流体在较低流速下形成湍流，大幅降低层流底层的热阻，提升整体传热系数，同时波纹结构也提升了单片板片的承压能力，减少板片在压差作用下的变形量。

安装边界的设计上，两侧压紧板预留了与外部管路对接的法兰接口位置，接口的通径匹配对应流量下的流体流速要求，避免流速过高造成压损过大，或是流速过低导致流道内积垢。底部的支撑脚结构预留了地脚安装孔，可直接固定在设备基础或者安装机架上，安装时需要保证两侧压紧板的平行度，避免因压紧力不均导致板片间密封失效出现泄漏。拉紧螺栓的布置采用上下对称分布，拧紧时需要遵循对角分次拧紧的工艺要求，保证整叠板片的压缩量均匀，密封垫片的压缩率控制在合理区间，既保证密封性能，又避免过度压缩导致垫片提前老化失效。

功能特性层面，这种结构的换热设备可以通过增减板片的数量来调整总换热面积，适配不同换热量的工况需求，不需要改动外部框架结构，适配性较强。板片的流道设计采用对角流布置，让两种流体在板片两侧形成逆流换热，最大化对数平均温差，提升换热效率。密封垫片的材质可根据换热流体的腐蚀性、工作温度区间选择丁腈橡胶、三元乙丙橡胶或是氟橡胶材质，适配不同的工况介质。在流体进出口的设计上，预留了排气和排污接口，设备初次投用吋可通过排气口排净流道内的空气，避免气阻影响换热效率，设备检修维护时可通过排污口排净流道内残留的介质，减少拆装时的介质泄漏。

实际选型应用中，需要根据两种换热流体的流量、进出口温度、工作压力、介质腐蚀性来确定板片材质、密封垫片材质、板片数量以及框架的承压等级，建模时已经预留了不同板片数量对应的拉紧螺栓长度调整空间，当板片数量在设计范围内调整时，只需要更换对应长度的拉紧螺栓即可，不需要重新加工压紧板结构。板片的定位采用上下导杆结构，整叠板片悬挂在上导杆上，下导杆起到辅助定位的作用，拆装板片时只需要松开拉紧螺栓，移开活动压紧板，就可以逐片拆下板片进行清洗或者更换密封垫片，维护操作的空间需求较小，适合在设备布置紧凑的车间内完成维护作业。

结构强度校核方面，两侧压紧板的厚度根据最高工作压力进行了加强设计，压紧板上的螺栓孔位置做了局部加厚处理，避免螺栓拧紧时出现局部应力集中导致压紧板变形。板片的波纹深度经过优化，在保证流道截面积满足流量要求的前提下，尽可能提升板片的刚度，减少单侧承压时的板片变形量，避免板片变形导致流道间隙不均，影响流体分布均匀性。流体在流道内的分布经过导流区的优化设计，让流体从接口进入后能够均匀分布到整个板片的换热区域，避免出现流动死区，减少局部结垢的概率，同时也避免因局部流速过低导致的换热效率下降。
