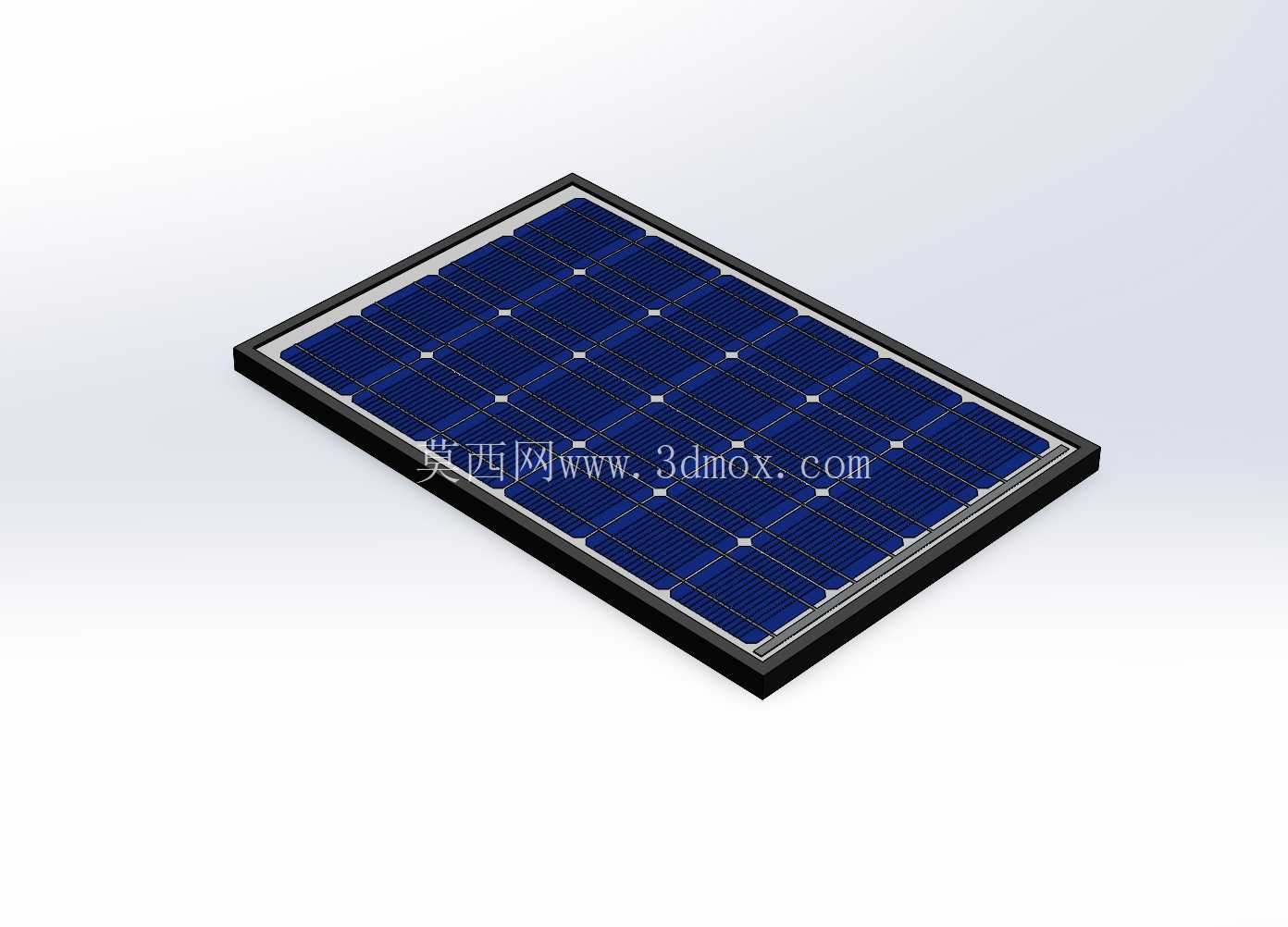

太阳能电池板冲压成型结构设计方案

在分布式光伏电站建设、户用光伏加装、工商业屋顶光伏铺设的现场作业环节，太阳能电池板的边框结构强度、安装适配性直接决定了整套系统的抗风载、抗雪压能力，而采用冲压工艺成型的电池板安装边框、支撑连接件，是保障组件长期稳定运行的核心结构件。这套冲压结构的设计，首先要匹配不同规格晶硅电池片的封装尺寸边界，常规单玻组件的电池片排布完成后，封装层总厚度控制在4.2mm-5mm区间，冲压边框的卡槽内宽需要预留0.3mm的公差余量，既保证封装胶层填充时不会出现溢胶卡滞，也能避免边框与玻璃层之间出现装配间隙导致雨水渗入。从实际应用场景来看，不同安装场景对冲压件的结构要求差异明显：地面集中式电站使用的电池板边框，需要适配固定支架的C型槽钢安装位，冲压成型的边框侧边预留的安装孔位中心距严格控制在400mm整数倍，匹配通用支架的孔位排布，减少现场打孔的二次加工工序；户用屋顶安装的组件边框，需要额外在冲压时一体成型接地端子的卡位结构，省去现场安装接地片的工序，降低高空作业的操作难度。设计过程中，首先要考虑冲压工序的排布合理性，边框的型材采用6063-T5铝合金带材作为冲压基材，第一步先完成卡槽的冷弯冲压成型，控制折弯内R角为0.8mm，避免折弯处出现应力集中导致的开裂问题；第二步完成安装孔、排水孔的冲裁，排水孔的位置设置在边框下沿的最低点，孔径控制在6mm，既保证雨水能够顺利排出，也不会因为孔径过大导致虫鸟钻入组件内部；第三步完成侧边卡扣的冲压成型，卡扣的回弹量经过反复试模调整，控制在0.15mm以内，保证相邻组件拼接时能够卡合紧密，拼接缝隙小于0.5mm，满足光伏系统的外观平整要求。从安装边界来看，这套冲压结构适配的电池板整体外形尺寸控制在1956mm×992mm×35mm的常规区间，边框的截面宽度为35mm，壁厚1.4mm，既满足2400Pa风载、5400Pa雪载的结构强度要求，也能控制整体重量，单块组件的边框重量控制在2.8kg以内，降低现场安装的搬运强度。在功能特性上，冲压成型的边框表面经过阳极氧化处理，氧化膜厚度达到12μm以上，能够适应沿海高盐雾、西北高风沙、南方高湿度的不同使用环境，氧化层的耐磨性能保证组件在25年使用寿命周期内不会出现边框腐蚀脱落的问题。设计时还特意在边框的角部连接位置预留了注胶槽，冲压成型时直接在角位冲出1mm深的注胶导向槽，角码装配时结构胶能够顺着导向槽均匀填充，避免出现角位漏胶、粘接不牢的问题，相比传统无导槽的边框结构，角位连接强度提升30%以上，能够抵御12级台风的拉扯作用力。针对不同的安装需求，这套冲压结构还预留了压块安装的卡位，边框上沿的凸起筋条高度为1.2mm，压块卡入后不会出现横向滑移，保证组件安装后的固定可靠性，不需要额外加装防滑垫片，减少安装物料的种类。在冲压工艺的可行性上，整套结构的冲压工序全部采用连续模完成，带材的送料步距控制在200mm，工位排布依次为校平、冲定位孔、折弯成型、冲裁安装孔、切边分离，生产节拍可以达到每分钟15件，能够满足大批量光伏组件生产的产能需求，同时冲压过程中的材料利用率达到87%以上，减少边角料的产生，降低生产环节的材料成本。实际使用过程中，这套冲压结构的电池板不仅能够用于常规的并网光伏系统，在离网型的户用供电系统、通讯基站备用供电系统、野外监测设备供电系统中也能适配，边框上预留的通用安装孔位可以兼容不同类型的支架结构，不管是固定倾角支架、跟踪支架还是简易的屋顶挂钩支架，都能直接安装不需要额外改造。设计时还考虑了低温环境下的结构稳定性，冲压所用的铝合金材料经过低温脆性测试，在-40℃的环境下冲击韧性仍然保持在12J/cm²以上，不会因为冬季低温出现边框脆裂的问题，适配高纬度寒冷地区的光伏项目建设需求。
