汽车发动机连杆分体式结构三维建模

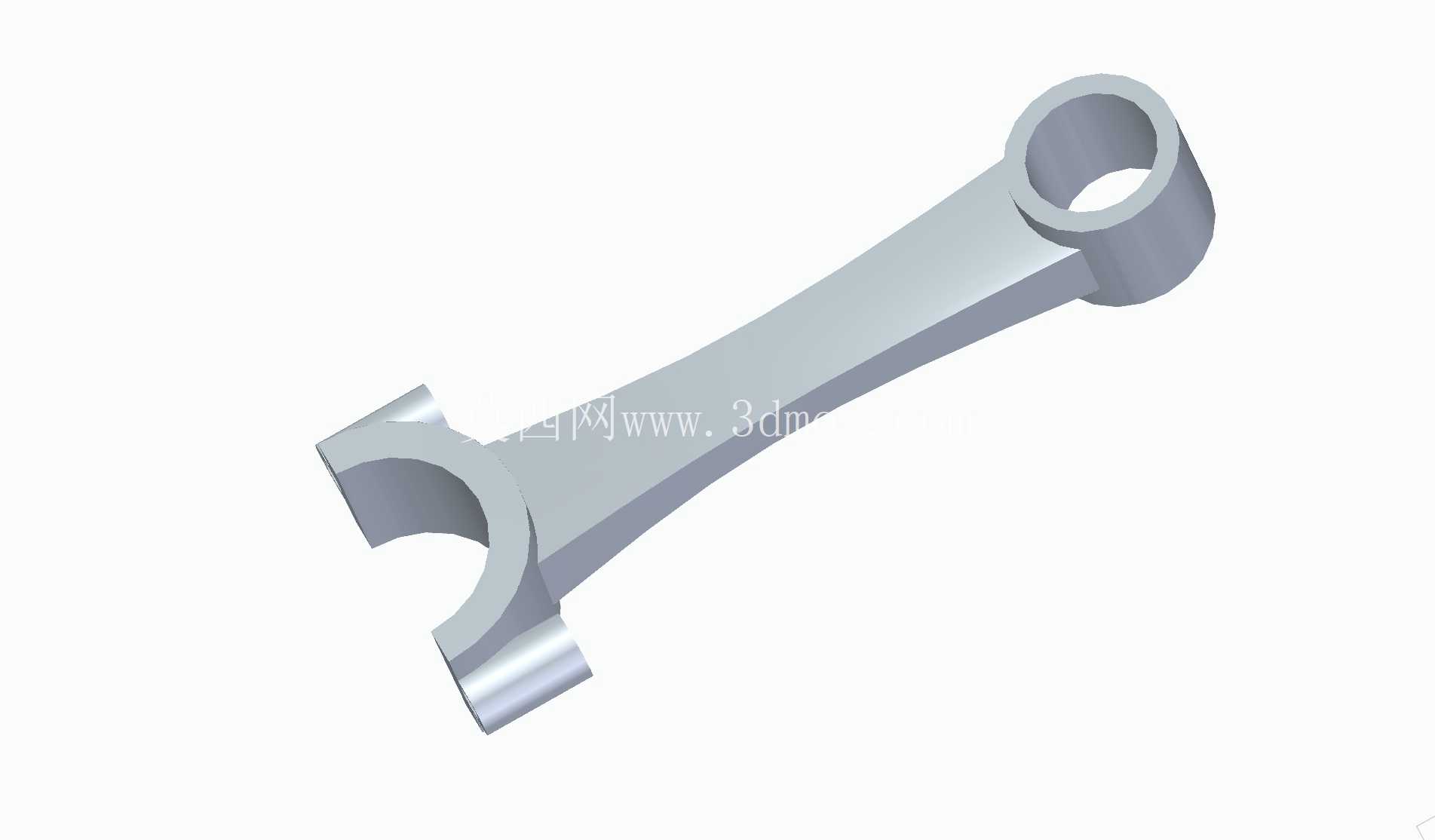

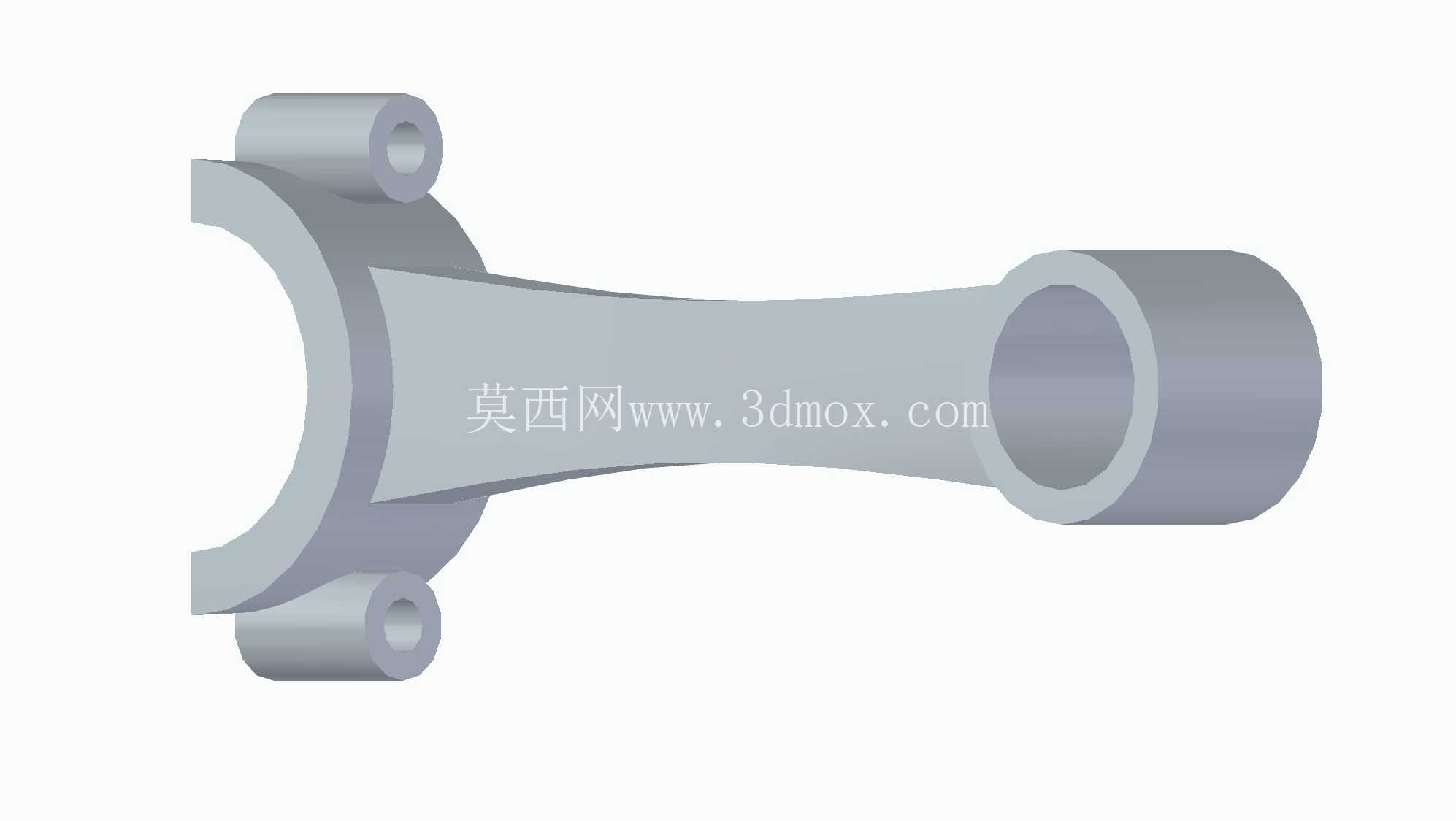

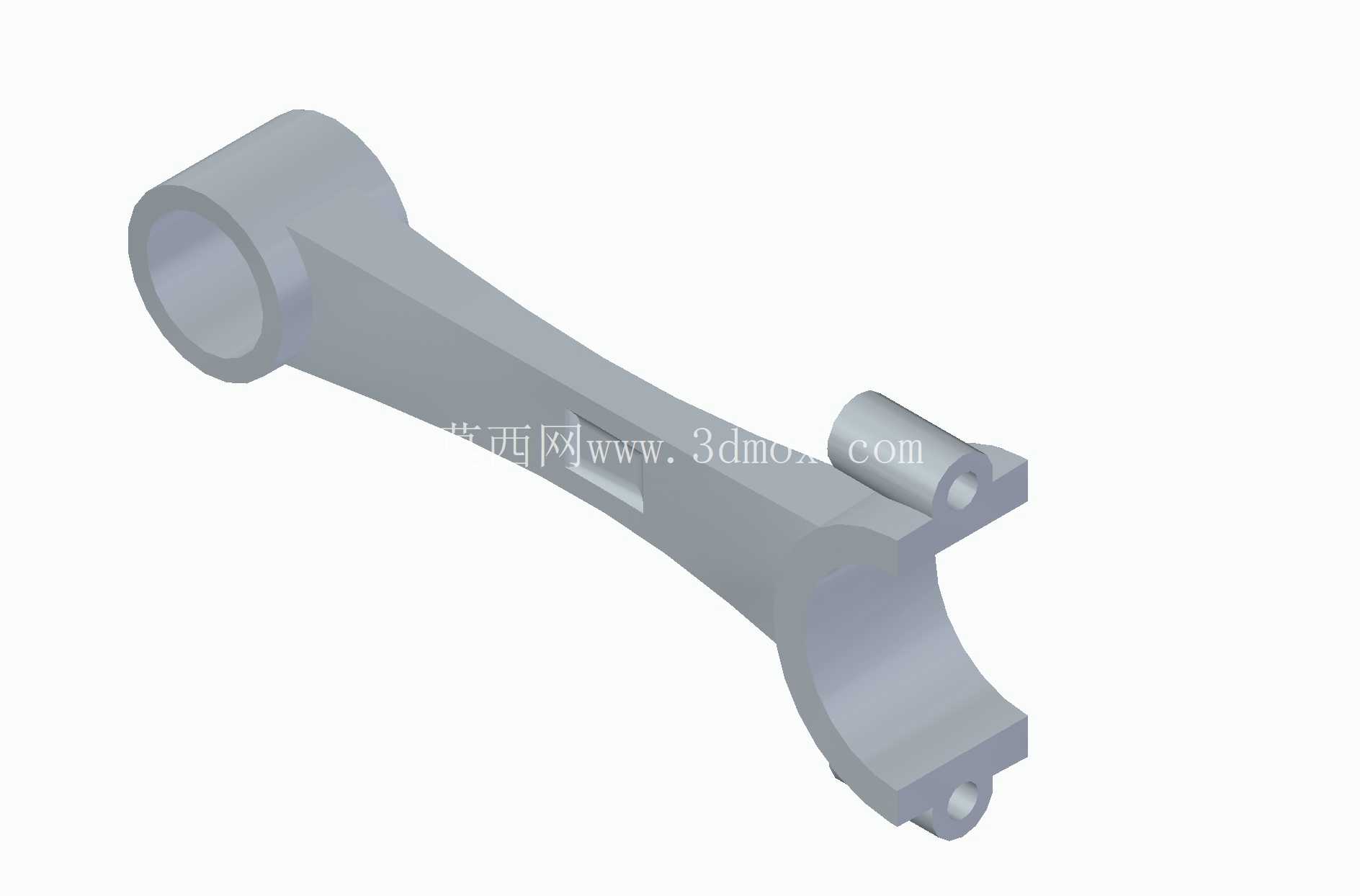

在往复式内燃机的动力传递链路里，连杆是衔接活塞销与曲轴曲柄销的核心受力构件，其结构合理性直接决定了动力转换效率与整机运行可靠性，本次建模还原的是分体式斜切口连杆的完整结构，覆盖了杆身、大头盖、定位凸台、衬套安装位等全部功能特征。从实际装机场景来看，这类连杆广泛应用于小排量乘用车汽油发动机，工作过程中需要持续承受活塞往复运动带来的交变冲击载荷，既要传递燃烧做功产生的推力，还要配合曲轴完成往复运动到旋转运动的转换，因此结构设计上需要兼顾强度、刚度与轻量化的平衡。建模过程中首先明确了各部位的功能边界：小头端为整圆通孔结构，用于压装青铜衬套，与活塞销形成转动配合，孔位的同轴度公差直接影响活塞销的磨损速率，因此建模时严格保证了内孔圆柱面的轮廓度，同时小头端与杆身的过渡区域采用大圆弧平滑衔接，避免应力集中导致的疲劳断裂。杆身部分采用工字形截面设计，这一结构形式是在长期工程实践中优化而来的，在相同截面积下工字形截面的抗弯截面模量远大于矩形或圆形截面，能够在降低整体重量的同时，满足往复运动过程中对纵向弯曲刚度的要求，杆身表面预留的浅槽结构，主要用于布置润滑油路，将曲轴端的压力机油引导至小头衬套位置，实现运动副的持续润滑，建模时对槽道的深度、走向做了精准还原，保证油路走向与实际装机状态一致。大头端采用分体式斜切口设计，斜切角度匹配对应机型的曲轴曲柄销安装需求，使得连杆能够从气缸体内部顺利完成装配，无需额外扩大缸径避让空间，大头盖与杆身的结合面设置了定位套筒与螺栓安装凸台，定位结构能够保证大头孔装配后的圆度，避免螺栓拧紧后孔位失圆导致的轴瓦异常磨损，螺栓安装位的沉孔深度、凸台厚度都按照实际受力需求做了等比例还原，凸台与杆身的过渡区域同样做了圆弧处理，降低螺栓预紧力带来的局部应力峰值。从安装边界来看，建模时严格控制了各部位的尺寸公差带：小头端外径与活塞内腔的避让间隙、大头端外径与曲轴箱的运动间隙、连杆整体长度对应的活塞行程范围，都符合常规小排量发动机的装机尺寸要求，不存在运动干涉风险。大头孔内的轴瓦安装位预留了合适的过盈量，能够保证轴瓦压装后不会随曲轴转动发生位移，同时轴瓦定位槽的位置、尺寸也做了对应还原，避免装配时出现错位。在细节处理上，所有棱边都按照工艺要求做了倒角或倒钝处理，既符合实际机加工的工艺特征，也避免了尖锐棱边带来的应力集中问题，大头盖与杆身的结合面做了平面度特征还原，保证装配后的密封性能与定位精度。这类结构的建模过程，需要充分考虑零件的实际受力工况与装配逻辑，不能只做外形的简单复刻：比如杆身的工字形截面壁厚，需要匹配发动机的额定爆发压力对应的载荷需求，过薄会导致高速运动时杆身弯曲变形，过厚则会增加往复运动质量，提升曲轴的旋转惯量负载，反而降低发动机的动力响应速度。斜切口的定位结构选择套筒式定位而非锯齿定位，是因为这类定位结构加工难度更低，装拆便利性更好，适合量产机型的装配维护需求。润滑油槽的截面尺寸也经过匹配，过小会导致机油流量不足引发衬套烧蚀，过大则会降低杆身的结构强度。从实际应用的角度，这类三维模型可用于发动机结构教学、零部件受力仿真分析、装配工艺模拟等场景，建模时还原的所有结构特征都能直接导入仿真软件，完成网格划分与载荷施加，无需额外做结构修补，也可用于新机型开发阶段的结构方案验证，通过调整杆身长度、大头孔径等参数，快速匹配不同排量、不同行程的发动机设计需求。
