多缸内燃机曲轴结构三维设计模型

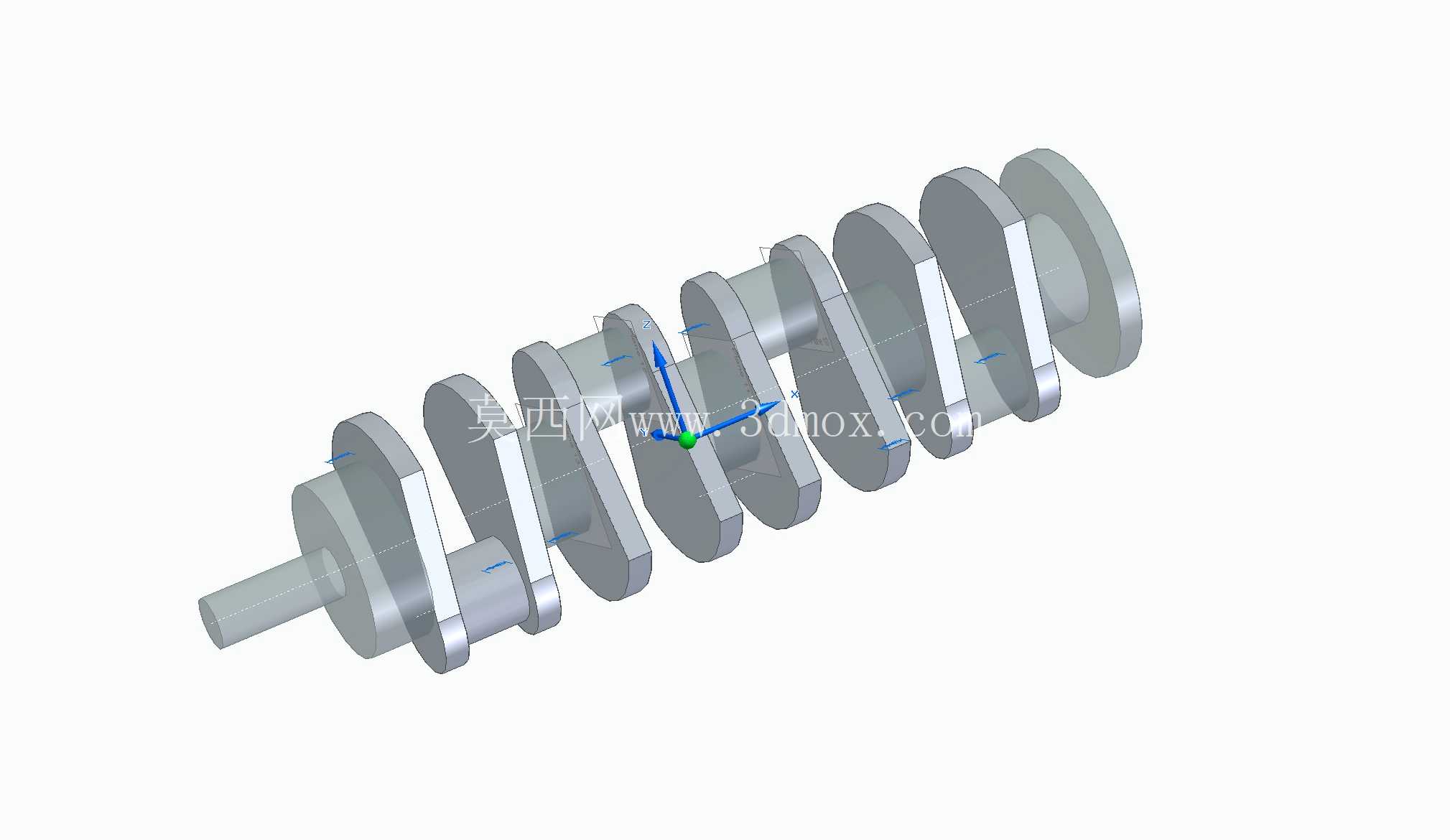

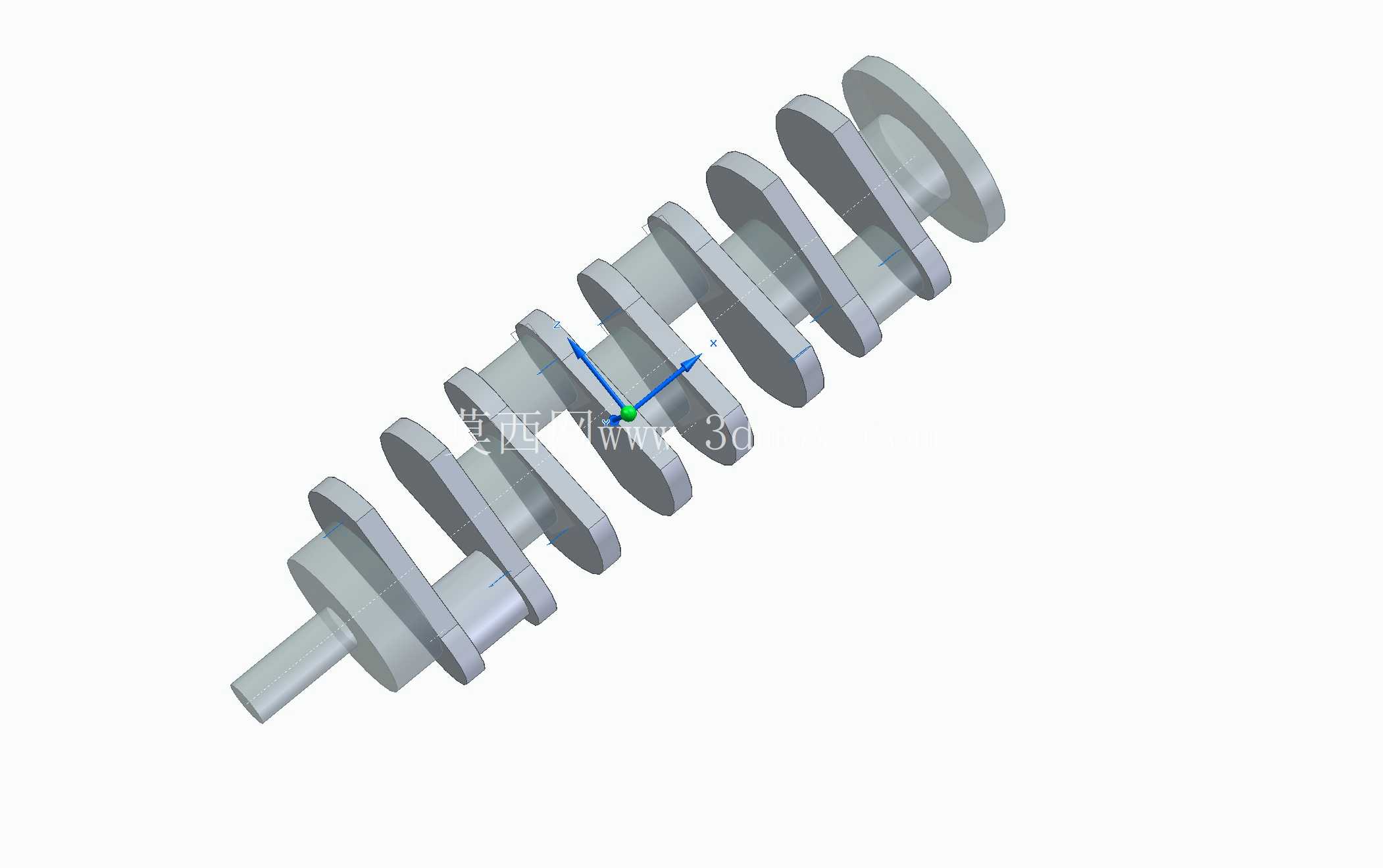

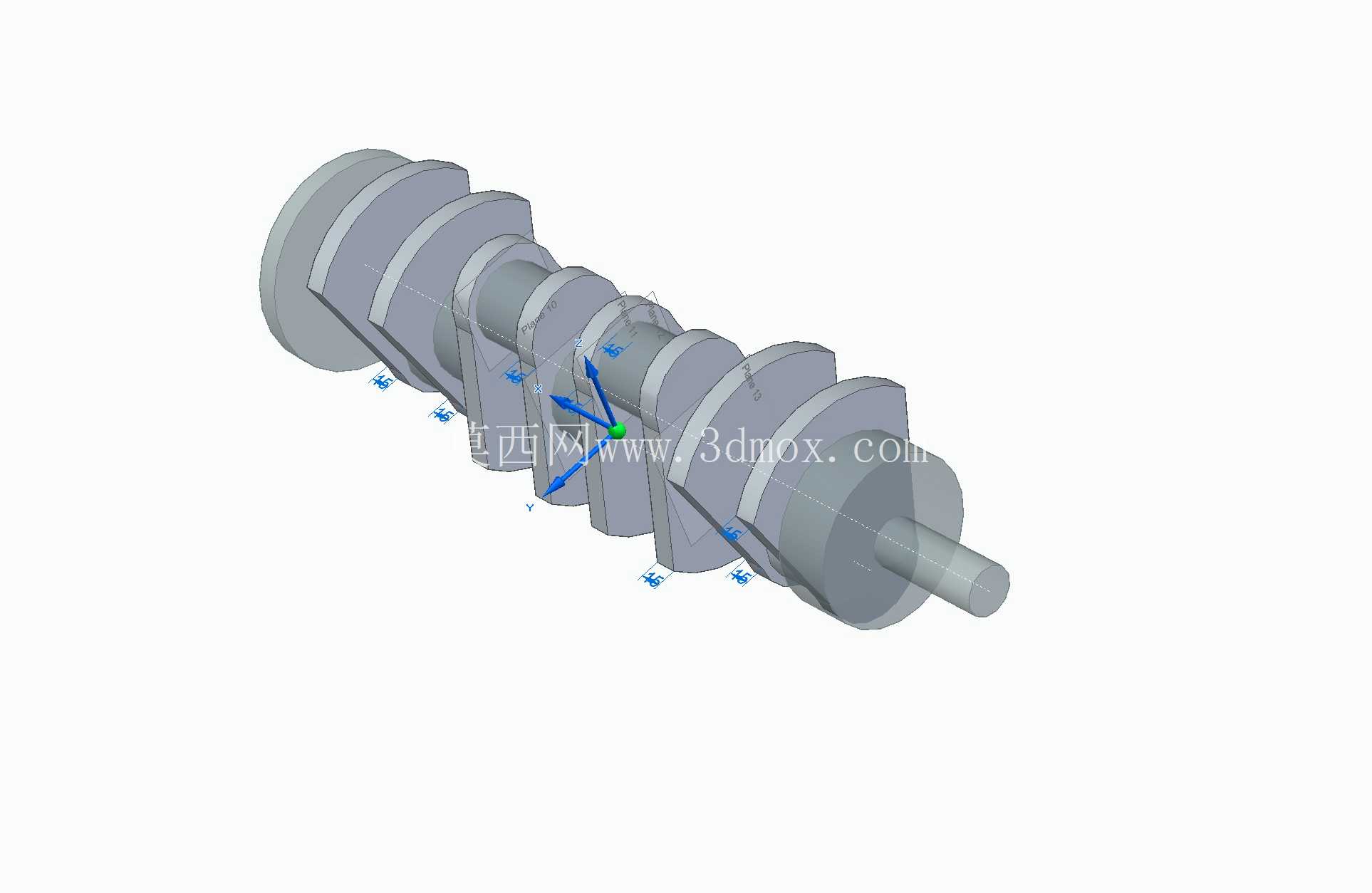

在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这套三维结构完整还原了直列多缸机型曲轴的全部结构特征，可直接用于动力总成的装配干涉校验、运动仿真分析以及配套零部件的匹配设计。从实际应用场景来看，这类曲轴广泛适配小排量乘用车汽油机、小型通用动力汽油机以及部分农用机械的动力单元，在整机运行过程中需要持续承受活塞连杆组传递来的周期性爆发压力、往复惯性力与旋转离心力，因此结构设计上的刚度、强度平衡以及动平衡精度，直接决定了动力单元的运行寿命、振动噪声水平以及输出扭矩的稳定性。

从结构设计思路来看，这套曲轴采用整体式锻造结构的建模逻辑，各曲柄臂与主轴颈、连杆轴颈采用一体化建模方式，避免了组合式曲轴的连接间隙带来的刚度损失。主轴颈作为曲轴的旋转支撑基准，沿轴向等距排布，每个主轴颈对应两个相邻缸的曲柄臂支撑，保证每一段连杆轴颈的受力都能通过两侧曲柄臂均匀传递到主轴承座上，减少单段轴颈的弯曲变形量。连杆轴颈采用错位排布方式，对应直列四缸机型的1-3-4-2做功顺序，相邻连杆轴颈的夹角设置为180度，保证各缸做功间隔角均匀，让动力输出的扭矩波动控制在合理范围内。曲柄臂的外形采用扇形配重结构，配重块的偏心质量经过精确匹配，抵消连杆轴颈旋转以及活塞往复运动产生的一阶、二阶惯性力，降低整机运行时的振动幅值，建模过程中对配重块的轮廓做了圆弧过渡处理，避免应力集中在曲柄臂与轴颈的连接位置。

从安装边界与尺寸匹配角度来看，这套曲轴的轴向定位基准设置在中间位置的主轴颈处，对应缸体上的止推轴承安装位，轴向间隙的预留尺寸符合主流小排量动力的设计规范，避免曲轴受热膨胀后出现卡滞，同时也能限制曲轴工作时的轴向窜动量，保证前端轮系、后端飞轮以及离合器的安装同轴度。曲轴前端预留了正时齿轮、皮带轮的安装轴段与键槽位置，键槽的位置与第一缸上止点的相位对应，方便正时系统的装配对位；后端设置了飞轮连接法兰与油封轴颈，法兰端的螺栓孔采用均布设计，连接螺栓的孔位精度满足飞轮动平衡的装配要求，油封轴颈的表面粗糙度与圆柱度在建模时做了公差预留，保证后端油封的密封可靠性，避免机油泄漏。

在细节结构处理上，所有轴颈与曲柄臂的连接位置都设计了过渡圆角，圆角半径的取值兼顾了应力分散效果与轴颈有效工作长度的平衡，避免圆角过小导致的应力集中引发疲劳断裂，也不会因为圆角过大侵占轴瓦的有效支撑面积。主轴颈与连杆轴颈的内部都设计了贯通的润滑油道，油道的走向沿曲柄臂内部斜向贯通，能够将主油道输送来的压力机油引导到连杆轴颈表面，为连杆轴瓦提供持续的润滑与冷却，油道的进出口位置都做了倒角处理，避免机油流动时出现节流损失，同时也方便装配时的油道清洁。连杆轴颈的表面设计了一定的偏心卸油槽，能够在轴颈旋转时利用离心力将机油中的杂质甩到油槽边缘，减少杂质进入轴瓦摩擦面造成的磨粒磨损。

从运动仿真的适配性来看，这套模型的各段轴颈同轴度、连杆轴颈的回转半径都严格按照内燃机设计的参数比例建模，导入动力学仿真软件后可以直接添加旋转副、连杆连接副，模拟不同转速下的曲轴受力变形、轴承载荷分布以及动平衡校正过程，能够帮助设计人员快速验证曲轴结构在不同工况下的可靠性，提前发现结构设计中的刚度不足、应力集中等问题，减少物理样机的试制迭代次数。在配套零部件的匹配上，这套曲轴的轴颈直径、轴向长度、曲柄臂回转半径都和主流的小排量内燃机缸体、活塞连杆组、轴瓦、止推片等部件的安装尺寸匹配，可用于动力总成改型设计时的装配校验，验证周边零部件比如机油泵驱动齿轮、曲轴位置传感器信号轮的安装空间是否存在干涉，保证整体设计的兼容性。
