卧式带爬梯钢制储水罐体结构设计

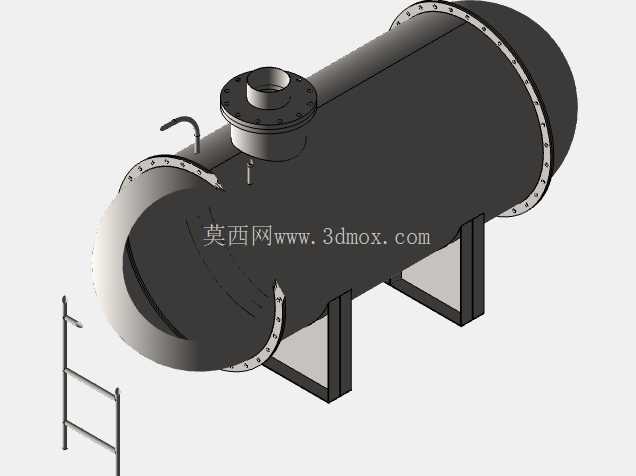

在工业厂区供水、工艺循环水暂存、小型场站消防水储备等场景中，卧式钢制储水容器的应用占比始终居高不下，这类设备不需要过高的竖向安装空间，对场地基础的承压要求更均匀，相比立式储罐更适配层高受限、地面荷载有限的安装环境。本次呈现的卧式钢制储水罐体，核心围绕常压储水的实际使用需求完成结构设计，整体采用卧式圆筒形承压壳体结构，两端配置标准椭圆形封头，封头与筒体采用法兰螺栓连接的可拆结构，方便后期进入罐体内部开展清淤、检修、防腐层补涂等作业，避免了焊接封头上开设人孔带来的应力集中问题，也降低了后期维护的作业难度。

罐体顶部设置带法兰凸缘的进出水接口，接口位置偏离筒体中轴线靠近爬梯侧，既方便外接管道的安装操作，也能避免顶部操作时踩踏接口法兰。配套的直爬梯采用圆钢弯折成型，梯梁与罐体侧壁采用焊接固定，爬梯顶部延伸至罐体顶部操作平台位置，踏步间距控制在300mm，符合工业爬梯的人机工程要求，方便运维人员攀爬至顶部开展阀门操作、液位检测等作业。爬梯与罐体连接位置额外增设了补强板，避免长期攀爬振动导致焊缝开裂。

罐体底部采用两个对称布置的鞍式支座支撑，支座采用钢板折弯焊接成型，支座与筒体接触位置设置弧形垫板，增大接触面积分散筒体的局部压应力，支座底板预留地脚螺栓安装孔，可直接与混凝土基础上的预埋螺栓固定，限制罐体运行过程中的轴向与径向位移。两个鞍座的间距经过受力核算，既保证筒体的挠度在允许范围内，也避免支座间距过小导致筒体局部应力过高，适配常规工业场地的基础布置要求。

从设计思路来看，整个罐体的壁厚选取围绕常压储水的工况展开，筒体与封头的钢板厚度满足刚度要求即可，不需要按照压力容器的壁厚标准冗余设计，在保证结构强度的前提下控制整体制造成本。筒体表面预留了液位计、溢流口、排污口的安装位置标记，方便后期根据实际使用需求外接对应管路附件，排污口设置在罐体底部最低位置，配合罐体安装时的微小倾斜角度，可实现罐内存水的完全排空，避免长期存水形成淤泥沉积。

安装边界方面，这类卧式罐体的水平长度方向需要预留至少1.2倍筒体直径的操作空间，方便后期拆卸封头开展内部检修，爬梯侧需要预留至少800mm的通行空间，满足人员攀爬与工具搬运的需求，顶部接口位置需要预留管道安装与阀门操作的竖向空间，避免与厂房顶部管线、桁架产生干涉。鞍座基础的水平度误差需要控制在2mm/m以内，避免罐体安装后出现局部应力集中，长期运行导致焊缝渗漏。

实际使用过程中，这类钢制储水罐可适配常温清水、低腐蚀性工艺用水的储存需求，内壁可根据存储介质的特性涂刷对应防腐涂层，外部涂刷防锈漆与面漆即可满足户外安装的防腐蚀要求。相比塑料材质的储水罐体，钢制结构的抗冲击性能更强，可适配厂区内有机械作业、存在碰撞风险的安装场景，使用寿命更长，后期局部出现锈蚀、磕碰损伤时也可通过焊接补焊、打磨补漆的方式快速修复，维护成本更低。

在结构建模过程中，所有法兰连接位置的螺栓孔均采用圆周阵列排布，保证与标准管路法兰的互换性，爬梯的踏步圆钢与梯梁的连接位置采用满焊结构建模，还原实际加工的焊接工艺要求，鞍座的折弯圆角、焊缝位置均按照实际钣金加工的工艺参数设置，模型可直接用于生产下料的参考，也可用于厂区管路布置的三维仿真校验，提前排查安装过程中可能出现的管线干涉、操作空间不足等问题。
