模块化倾斜式上料电梯输送设备

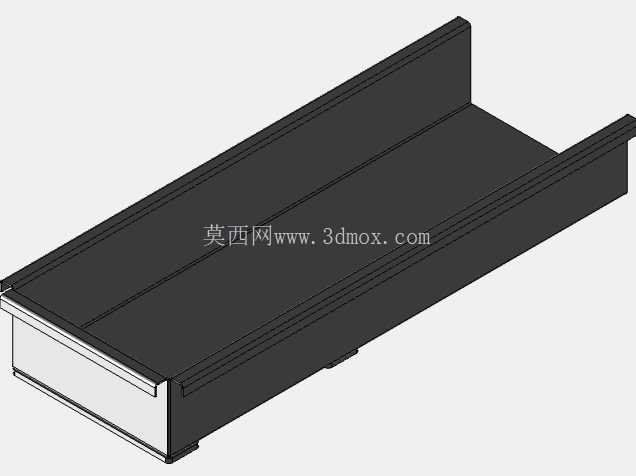

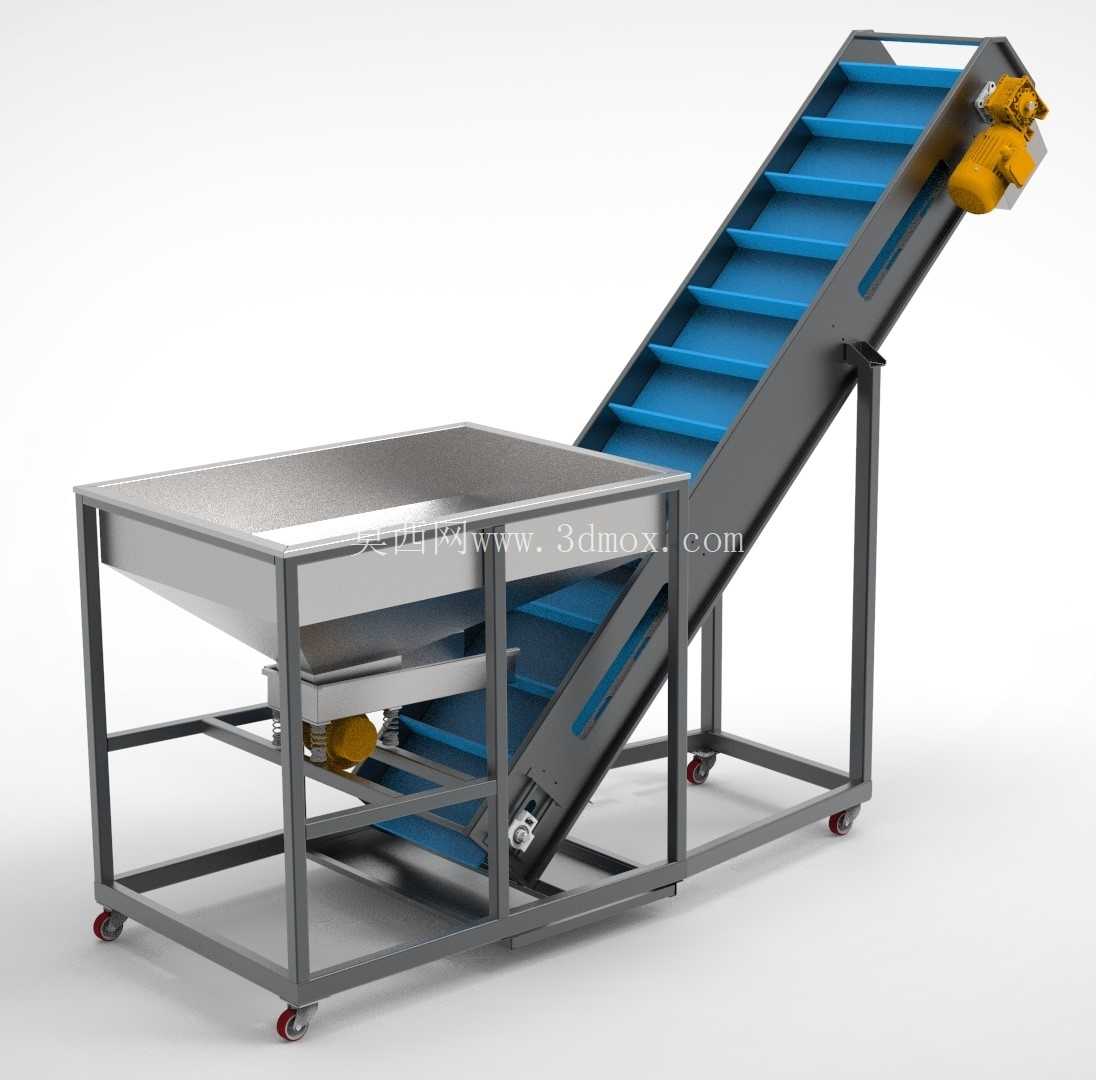

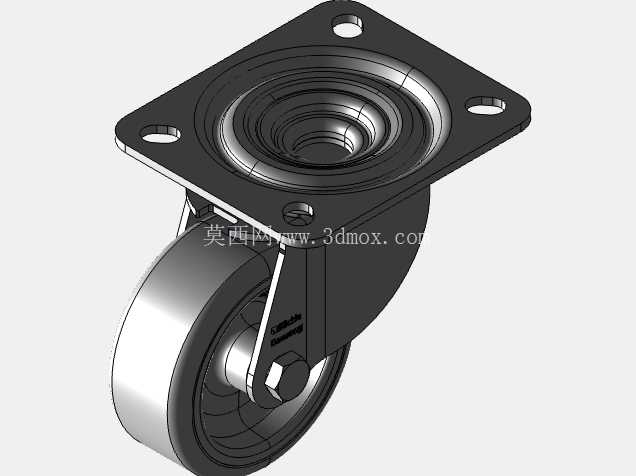

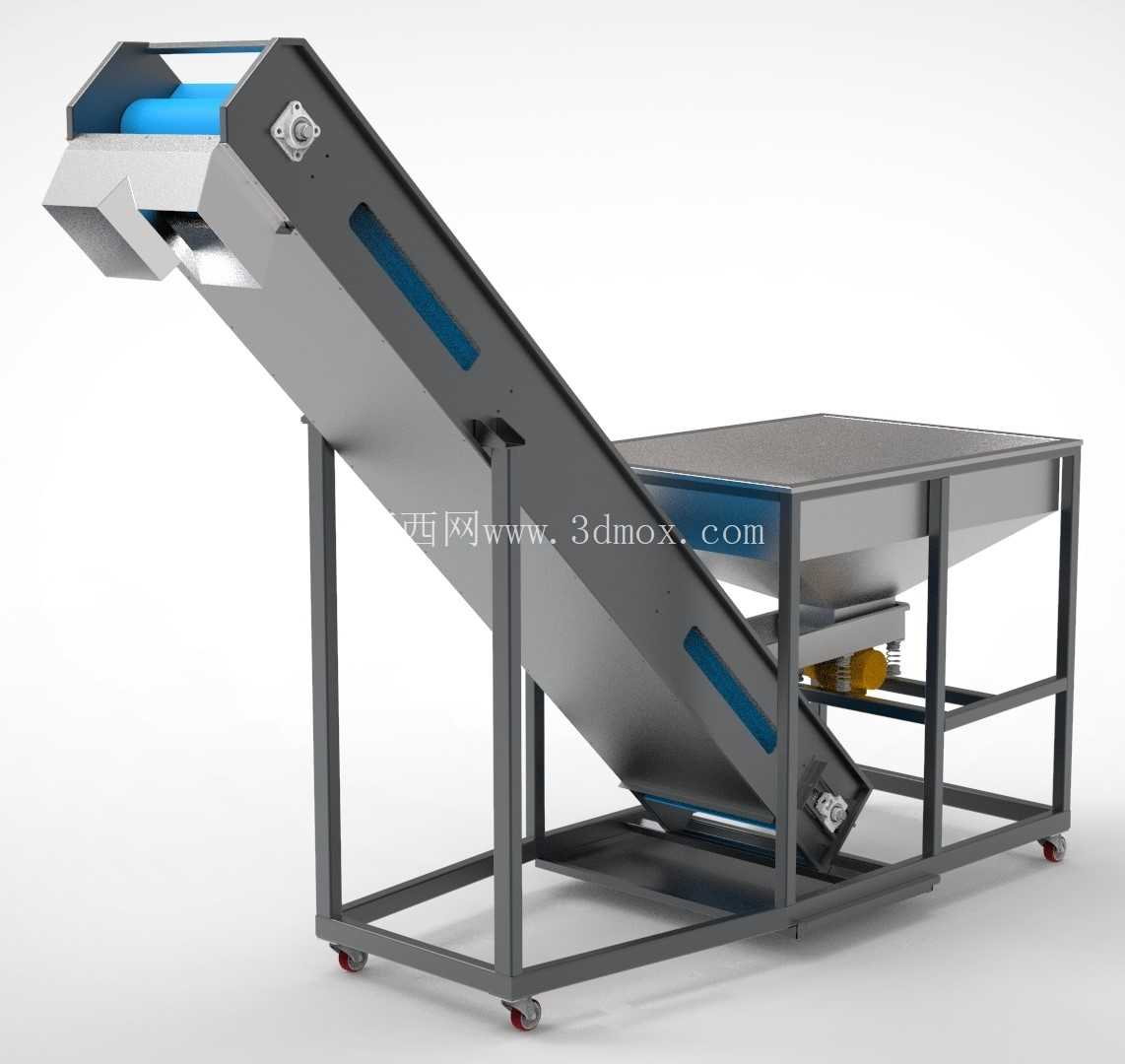

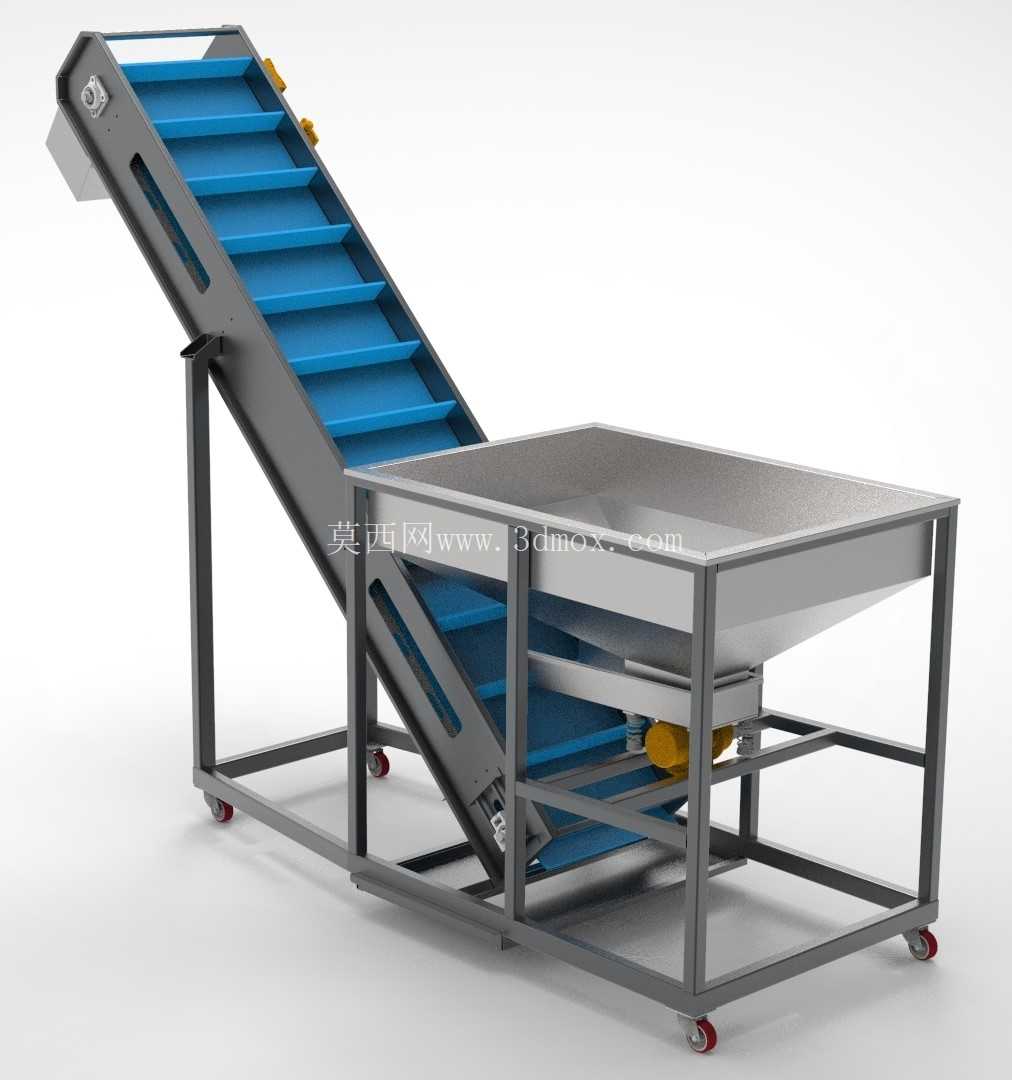

该设备属于散料与小型工件的上料输送单元，常见于五金冲压线末端工件收集、食品加工线原料提升、注塑机周边物料输送、包装线散料补给等场景，替代传统人工上料的重复劳作，可适配不同高度的接料设备进料口，解决车间内不同工位间存在高度差的物料转运难题。从结构组成来看，设备底部设置带脚轮的方管焊接机架，机架上方集成敞口式储料料斗，料斗底部衔接振动匀料机构，可避免散料在料斗内架桥卡料，保证物料均匀落至下方的输送皮带表面；倾斜段采用格挡式皮带设计，每间隔固定距离设置横向挡条，防止倾斜输送过程中物料向下滑落，输送段倾角经过反复校核，既保证物料输送过程中不会滚落，又尽可能压缩设备整体占地面积，减少车间空间占用。设备的驱动单元采用侧装式减速电机，通过链传动带动主动辊转动，张紧机构设置在输送段上端，可快速调整皮带张紧度，日常维护时无需拆解过多结构即可完成皮带更换、松紧调试作业。底部脚轮采用带刹车的万向脚轮，设备可根据产线调整需求快速移位，移位到指定工位后踩下刹车即可固定位置，无需额外打膨胀螺栓固定，适配多工位轮换使用的柔性生产需求。从设计思路层面，该设备采用模块化拆分思路，储料段、倾斜输送段、驱动段、机架段均可独立拆分，各模块之间采用螺栓连接，运输时可拆分后打包，进场后可快速组装，无需大型吊装设备辅助，对于车间入口狭窄、吊装条件受限的现场十分友好。储料料斗采用斜壁设计，内壁做光滑过渡处理，无直角积料死角，散料可依靠自重滑向出料口，配合底部的振动给料结构，可实现均匀连续给料，避免一次性落料过多导致皮带压停、物料溢出的问题。输送段两侧设置挡边结构，与皮带侧边的软质挡边配合，可防止小尺寸物料从皮带两侧掉落，输送过程中无物料撒漏，减少车间地面清理工作量。设备的安装边界方面，整机底部机架的长宽尺寸控制在常规托盘尺寸范围内，倾斜段最高点可根据接料设备的进料口高度做模块化调整，标准款的提升高度可覆盖0.8米到1.8米的常规进料高度需求，若有特殊高度需求可通过增减倾斜段的框架模块实现定制，无需重新设计整体结构。设备的进料端贴近地面，储料料斗的上沿高度符合人工倒料的 ergonomic 高度，操作人员无需抬手过高即可将物料倒入料斗，降低长期作业的劳动强度。在实际使用中，该设备可搭配振动盘、分拣台、包装机、冲压设备等多种工位使用，输送的物料涵盖小型五金冲压件、塑料颗粒、坚果类食品原料、小型电子元器件等，只要物料尺寸不超过挡条间距、无强腐蚀性均可适配。设备的机架表面采用喷塑处理，接触物料的部位可根据使用场景选择不锈钢或者碳钢材质，食品类场景可更换食品级皮带，满足不同行业的卫生要求。结构设计上充分考虑了日常维护的便捷性，驱动电机的安装位置预留了足够的检修空间，传动链条外侧设置可拆卸的防护罩，既满足安全防护要求，又可快速拆卸完成链条润滑、张紧调整等日常保养作业。皮带下方设置托辊支撑，避免长期承重导致皮带下凹变形，延长皮带的使用寿命，倾斜段的侧面设置观察窗口，可随时查看物料输送状态，若出现卡料情况可快速打开窗口清理，无需拆解整段护板。
