大直径筒体旋转支撑翻转工装结构

项目分类:工装 发布时间:2026-07-29 ID:1205456
  • 大直径筒体旋转支撑翻转工装结构
  • 大直径筒体旋转支撑翻转工装结构
  • 大直径筒体旋转支撑翻转工装结构
  • 大直径筒体旋转支撑翻转工装结构
  • 大直径筒体旋转支撑翻转工装结构
  • 大直径筒体旋转支撑翻转工装结构
  • 大直径筒体旋转支撑翻转工装结构

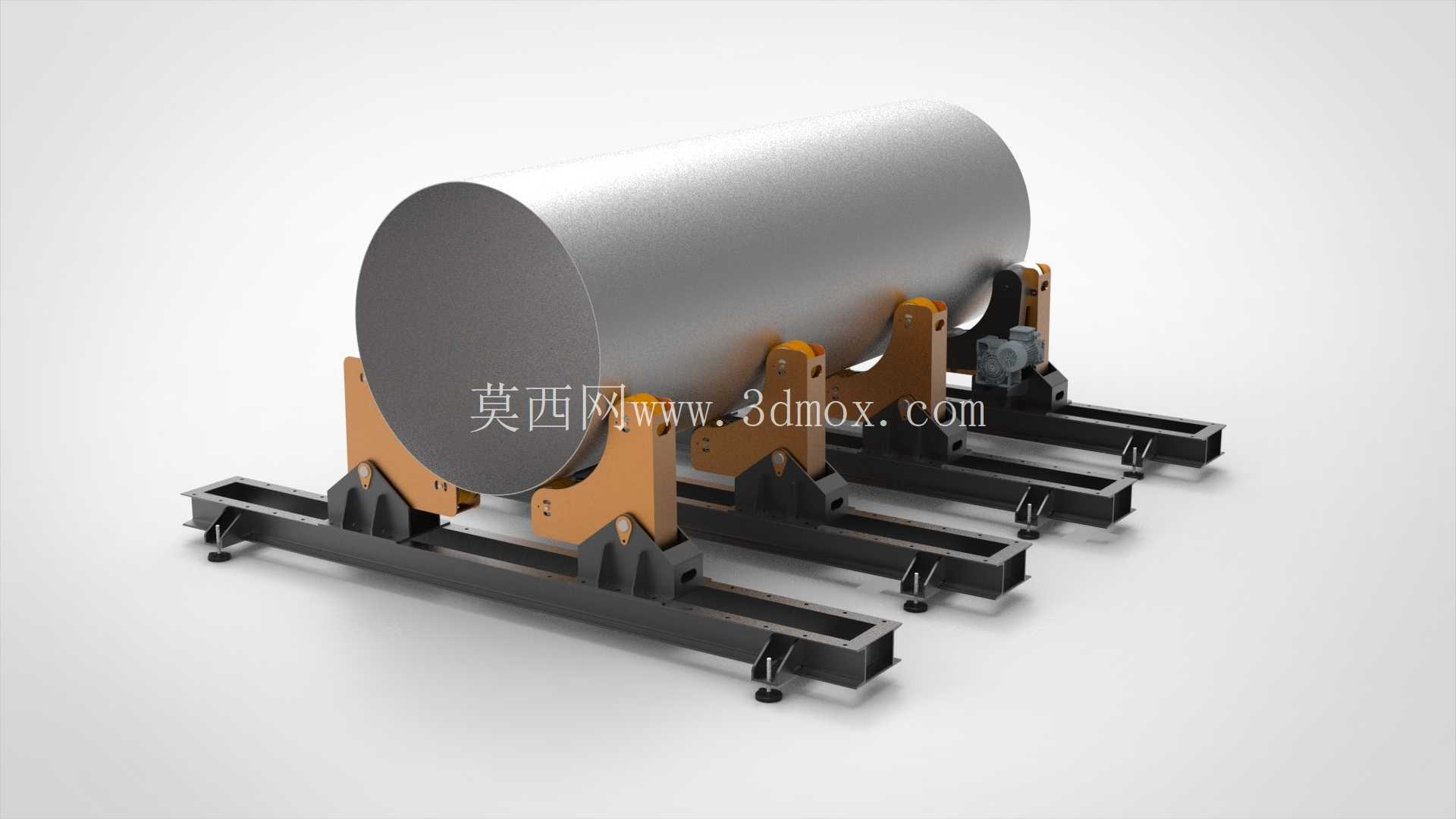

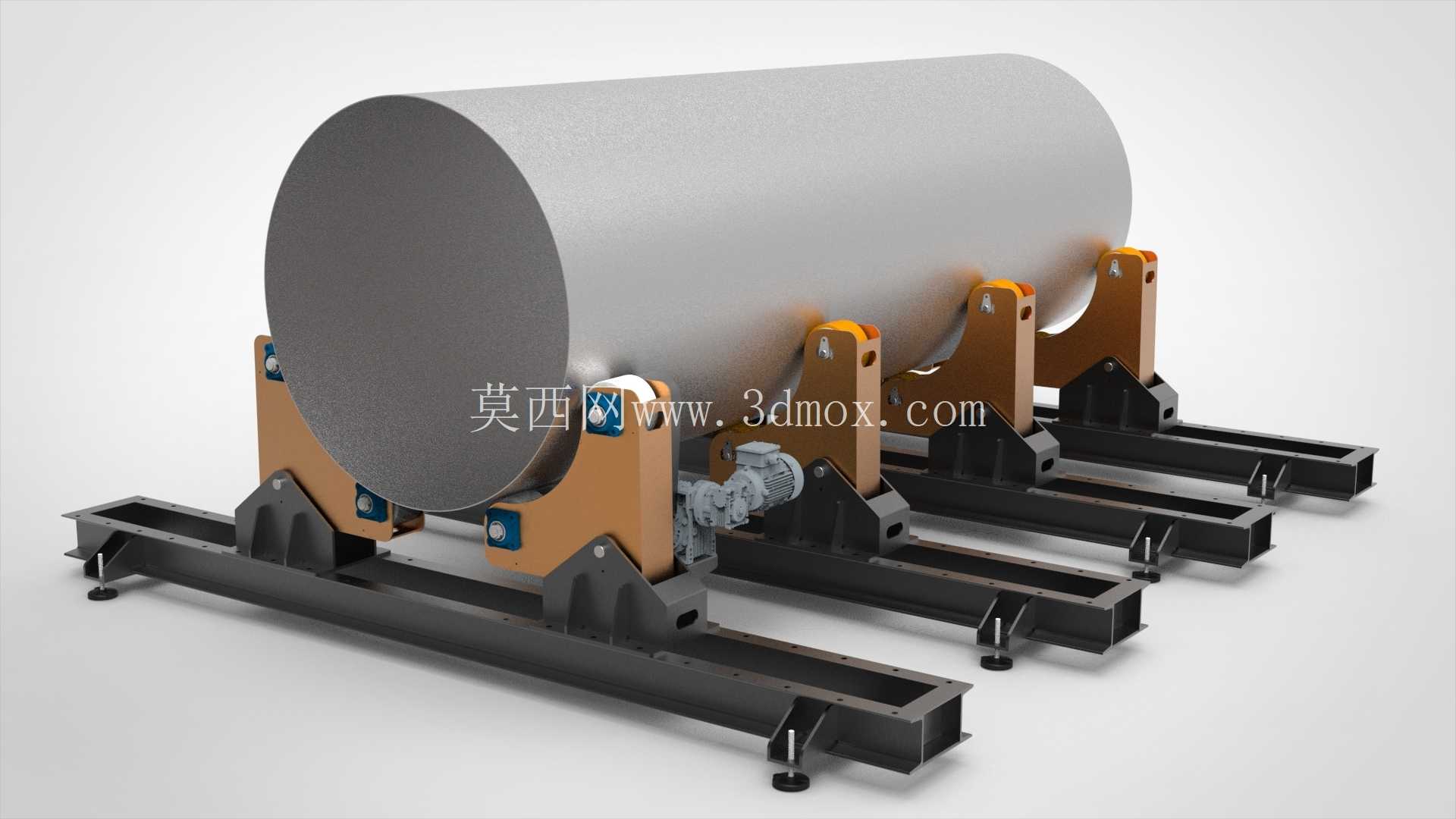

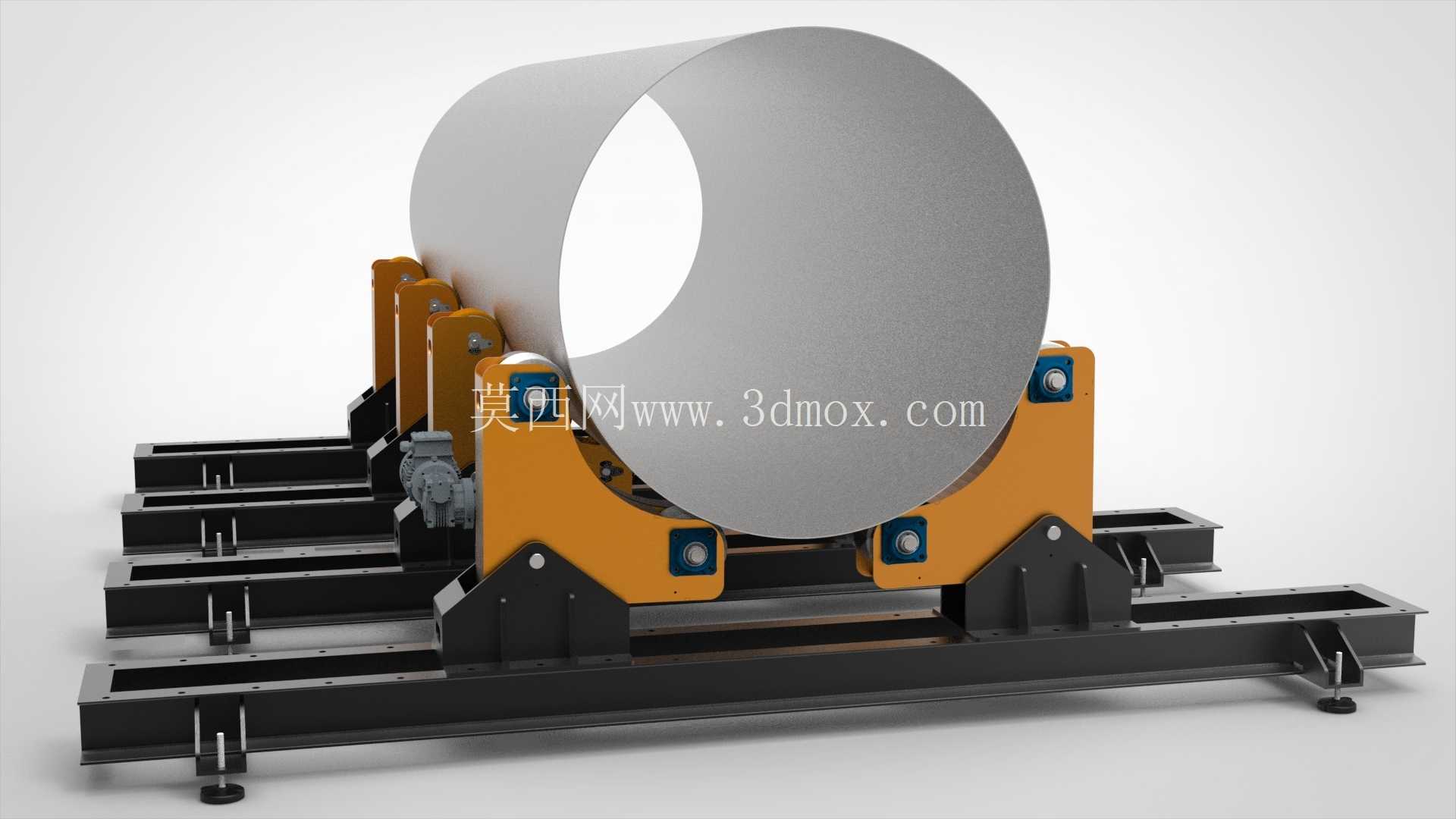

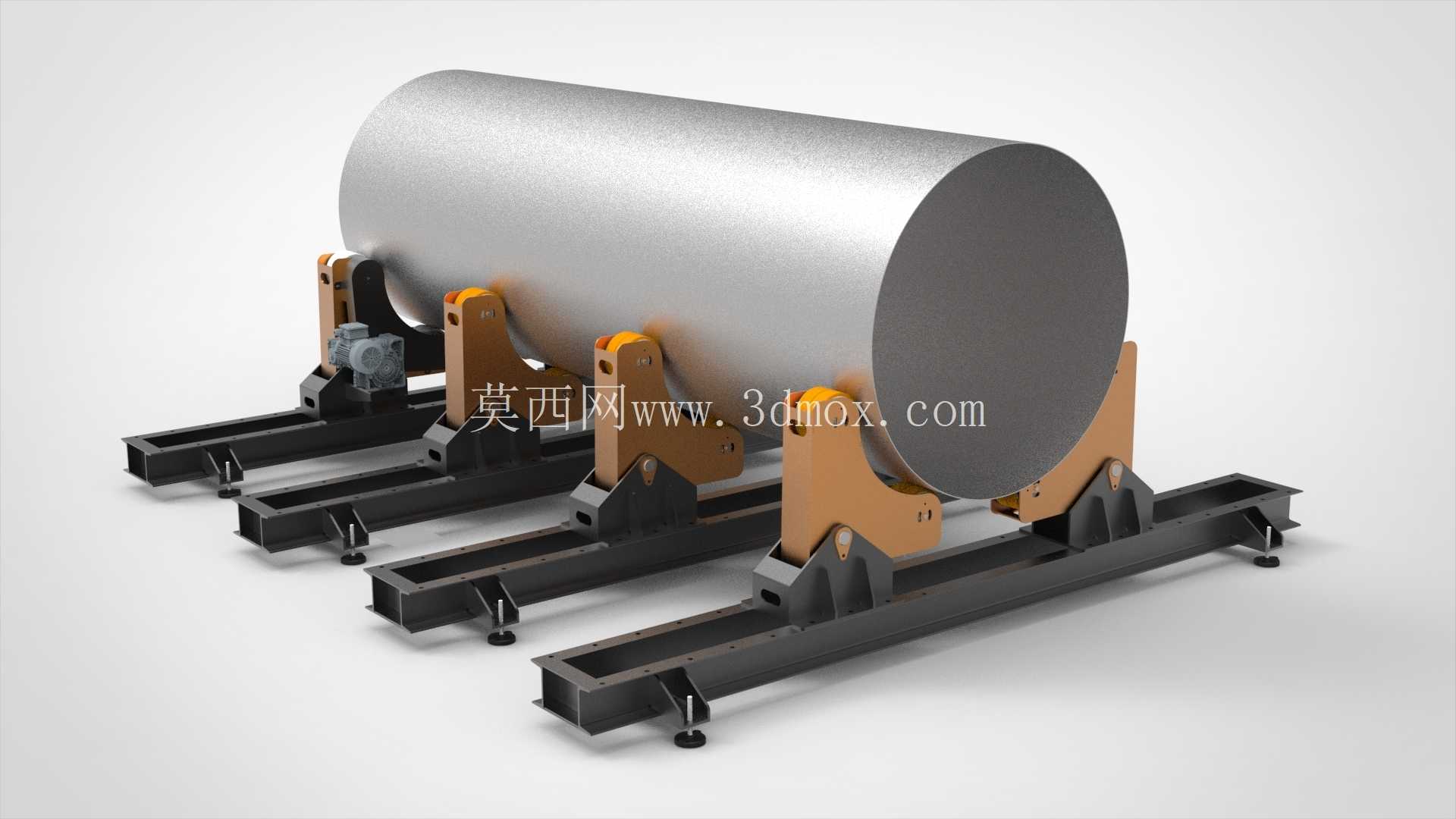

这套旋转支撑机构主要面向大直径圆柱类工件的加工、装配、焊接以及表面处理工序,在重型筒体、管道预制、大型回转类零部件生产场景中应用广泛,能够替代传统行车配合人工翻转的作业模式,降低高空作业风险,同时大幅提升工序流转的效率。从结构布局来看,整套装置采用分体式多组支撑单元排布,底座为标准型钢焊接的长条形框架结构,底部配置可调式支撑脚,可在不平整的车间地面完成调平,保证整套机构运行时的水平度,避免工件转动过程中出现轴向窜动。支撑单元分为固定支撑与驱动支撑两类,固定支撑侧采用带自润滑衬套的滚轮组,贴合圆柱工件的外圆面,滚轮型面做了圆弧过渡处理,接触面积更大,不会在薄壁筒体表面产生压痕;驱动侧集成了气缸顶升结构与摩擦驱动轮,可根据工件直径的差异调整支撑高度,适配500mm到3500mm直径区间的圆柱类工件,顶升行程通过气缸的限位结构控制,调整过程无需额外吊装辅助,单人即可完成适配操作。设计过程中重点考虑了不同重量工件的承载需求,每组支撑单元的支架采用加厚钢板焊接成型,关键受力位置做了三角筋加强处理,底座框架之间通过螺栓连接,可根据工件的长度灵活增减支撑单元数量,适配不同长度规格的筒体工件,安装边界可根据现场工位空间灵活调整,无需做预埋基础,直接放置在硬化车间地面即可投入使用。驱动部分采用摩擦轮传动的形式,相比齿轮啮合或者卡盘装夹的结构,不需要对工件端部做额外的装夹结构,工件吊装放置到支撑滚轮上即可完成定位,驱动轮带动工件以恒定转速转动,方便操作人员在固定工位完成环缝焊接、表面打磨、喷涂、探伤检测等工序,转动速度可根据工序需求调整,低速档位满足焊接、探伤的稳定转动需求,高速档位适配表面喷涂、打磨的快节奏作业。整套机构的安全设计也做了充分考量,每个支撑滚轮的侧边都设置了防窜挡边,避免工件转动过程中沿轴向滑脱,气缸顶升回路配置了液压锁,即使气源出现压力波动,支撑高度也不会发生突变,防止工件倾斜坠落。在实际生产场景中,这类旋转支撑机构常配套焊接电源、喷涂设备、探伤仪器使用,相比传统的变位机设备,其适配的工件直径范围更广,采购与维护成本更低,对于多品种小批量的筒体类工件生产场景适配性更强,不需要针对特定直径的工件定制专用卡盘或者夹具,只要工件外圆为规则圆柱面,即可直接放置作业。结构建模过程中,所有型钢的选型、焊接坡口的预留、安装孔位的公差配合都按照实际加工工艺要求设置,滚轮的材质选用耐磨聚氨酯包胶,既保证足够的摩擦力带动工件转动,又不会划伤工件表面,支撑脚的调节范围覆盖0到50mm,可抵消地面的高度差,保证所有支撑滚轮的母线处于同一水平面,避免工件转动过程中出现额外的扭转应力。
