螺杆式颗粒物料定量输送给料装置

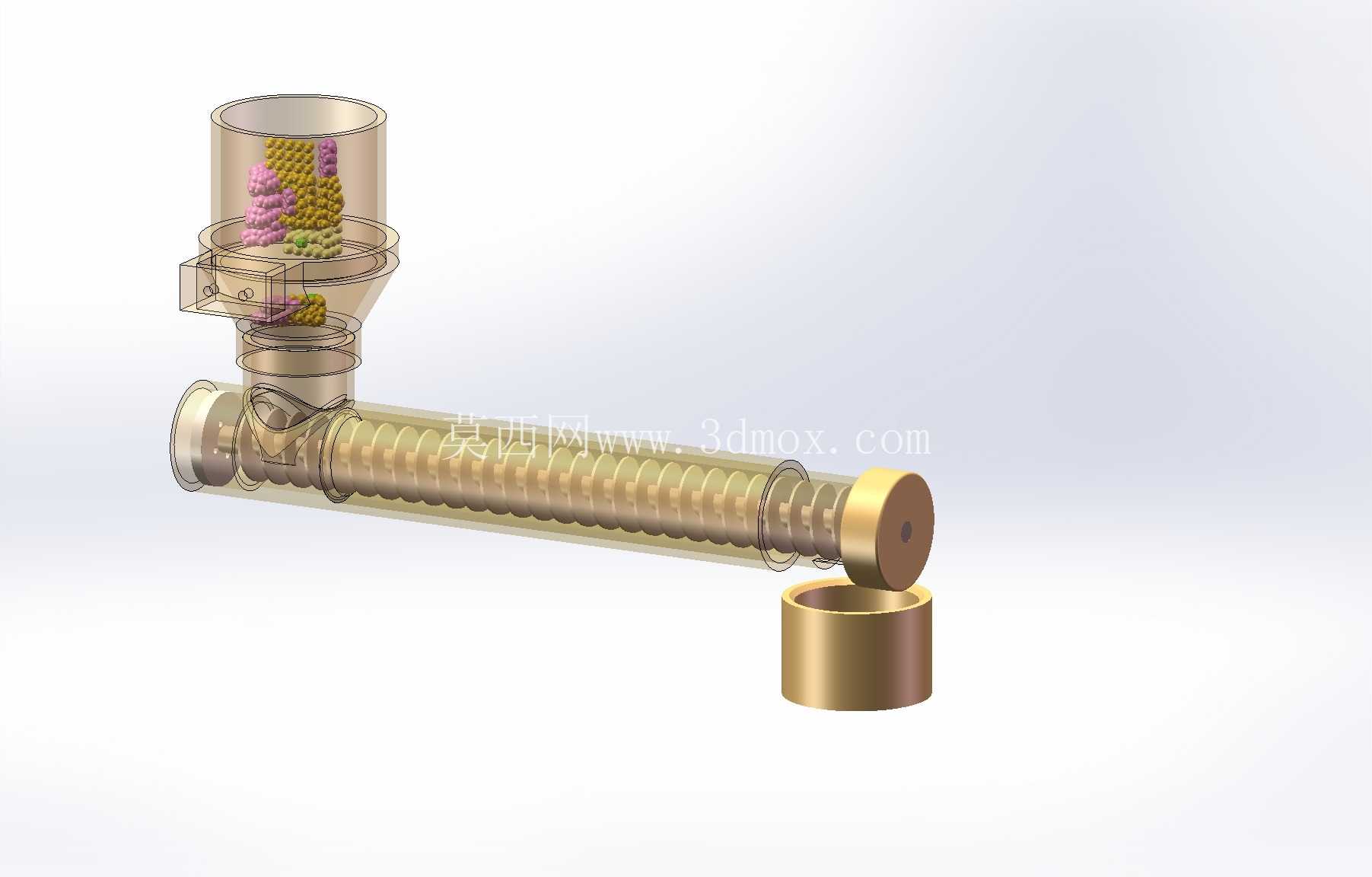

在塑料改性、食品配料、化工粉体投料这类需要精准控制物料投加量的生产场景里，螺杆式给料输送装置是连续化生产线里衔接料仓与下游加工设备的核心单元，这套结构的设计核心是解决颗粒状、易架桥物料的稳定定量输送问题，避免传统重力落料容易出现的冲料、断料、下料精度差的通病。从结构组成来看，装置上部采用锥斗形受料仓设计，仓壁的锥角经过针对性核算，针对常见的PP、PE塑料粒子、粮食颗粒、化工小颗粒物料的安息角设置倾斜角度，减少物料在仓壁的挂壁残留，料仓上部的敞口结构可直接对接上游集中供料管路或者人工投料工位，仓内预留的容腔可以缓存一定量的物料，抵消上游供料的间歇性波动，保证下方输送单元的物料填充率稳定在合理区间。核心输送段采用水平布置的等距螺杆结构，螺杆与外筒之间的间隙控制在毫米级，既避免颗粒物料卡滞在螺杆与筒壁之间造成运转阻力过大，也能保证每个螺距内的物料填充容积相对固定，通过控制螺杆的转速就能线性调节物料的输送量，实现从每小时几公斤到上百公斤的给料量调节范围，适配不同产能的生产线需求。螺杆的驱动端设置在装置尾部，采用同轴直连的安装结构，减少链传动、带传动带来的传动间隙，保证给料量的控制精度，出料端采用短直筒出料口设计，可直接对接挤出机料斗、包装机计量仓、混合机投料口等下游设备的接口，安装时不需要额外增设过长的转接溜管，减少物料在转接环节的残留与堵料风险。从安装边界来看，整套装置采用卧式水平安装形式，设备整体重心偏低，安装时只需要在底座位置设置四个对应的固定地脚即可，不需要额外搭建高位支撑平台，设备的总长度控制在常规车间设备的安装间距范围内，料仓顶部的投料口高度适配人工站立投料或者常规真空上料机的出料高度，不需要对现有车间的布局做大幅度调整。设计过程中针对颗粒物料容易出现的架桥问题，在料仓与螺杆衔接的位置做了圆弧过渡处理，没有直角积料死角，同时螺杆的进料段螺距略大于输送段，能够主动将料仓内的物料拉入螺杆槽内，避免物料在料仓出口处起拱断料，螺杆外筒采用透明可视化设计（模型中做了半透明展示），生产过程中操作人员可以直接观察到螺杆内的物料填充状态，及时发现缺料、卡料等异常情况，不需要频繁拆机检查。这套结构的输送过程属于密闭式输送，物料在螺杆外筒内完成输送过程，不会出现粉尘外溢的情况，适配食品、医药等对生产环境洁净度有要求的场景，同时运转过程中螺杆低速转动，不会对颗粒物料造成过度挤压破碎，保证输送前后的物料粒度保持一致，避免产生过多粉料影响下游产品质量。在设备选型适配时，可以根据实际输送物料的粒度、流动性调整螺杆的螺距、槽深参数，针对流动性较差的物料还可以在料仓位置增设小型破拱搅拌结构，进一步提升下料的稳定性，整套结构没有复杂的特殊定制零件，大部分零部件都可以采用常规机加工方式制作，后期维护时只需要定期检查螺杆的磨损情况、更换端部密封件即可，维护成本较低，适合中小产能的生产线配套使用。
