OPTIMA12V卷绕式汽车启动蓄电池

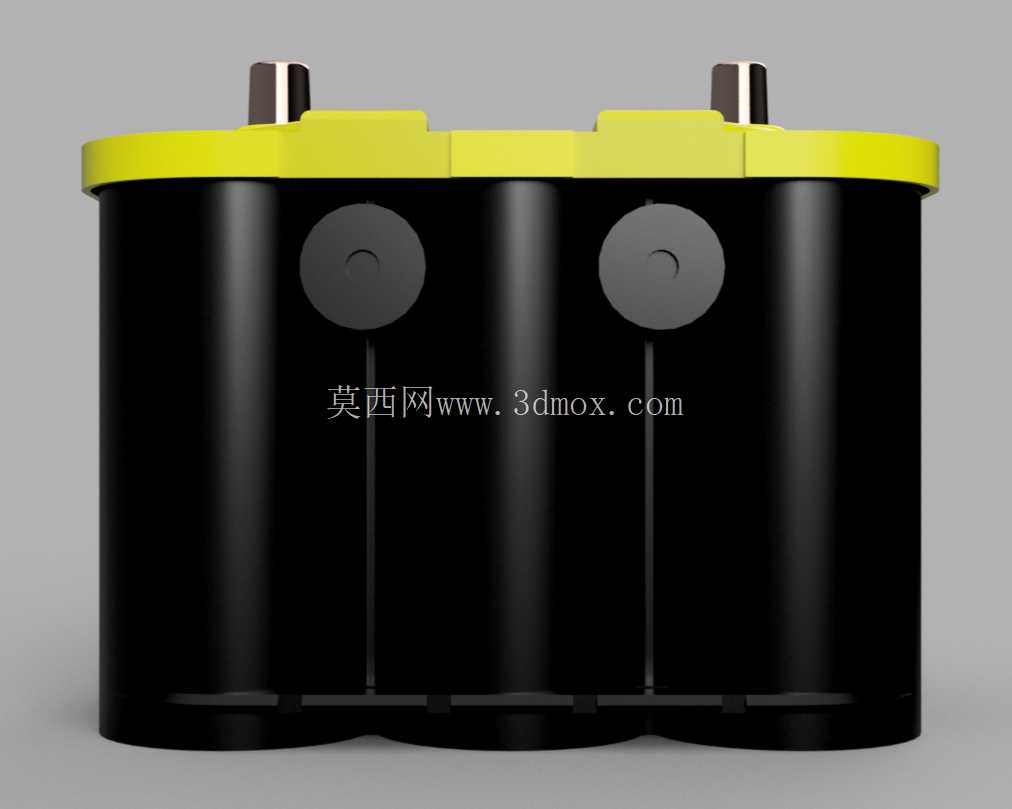

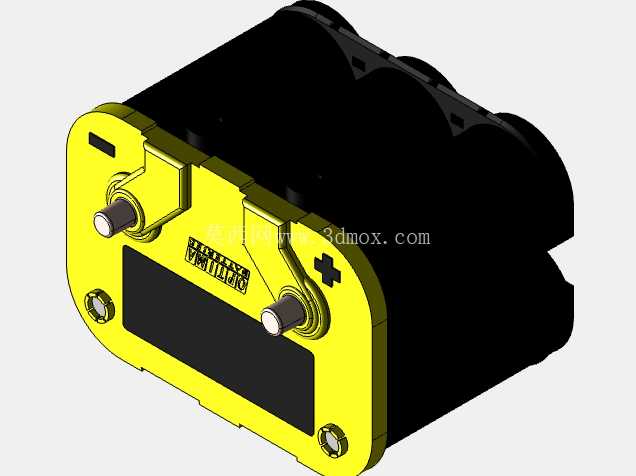

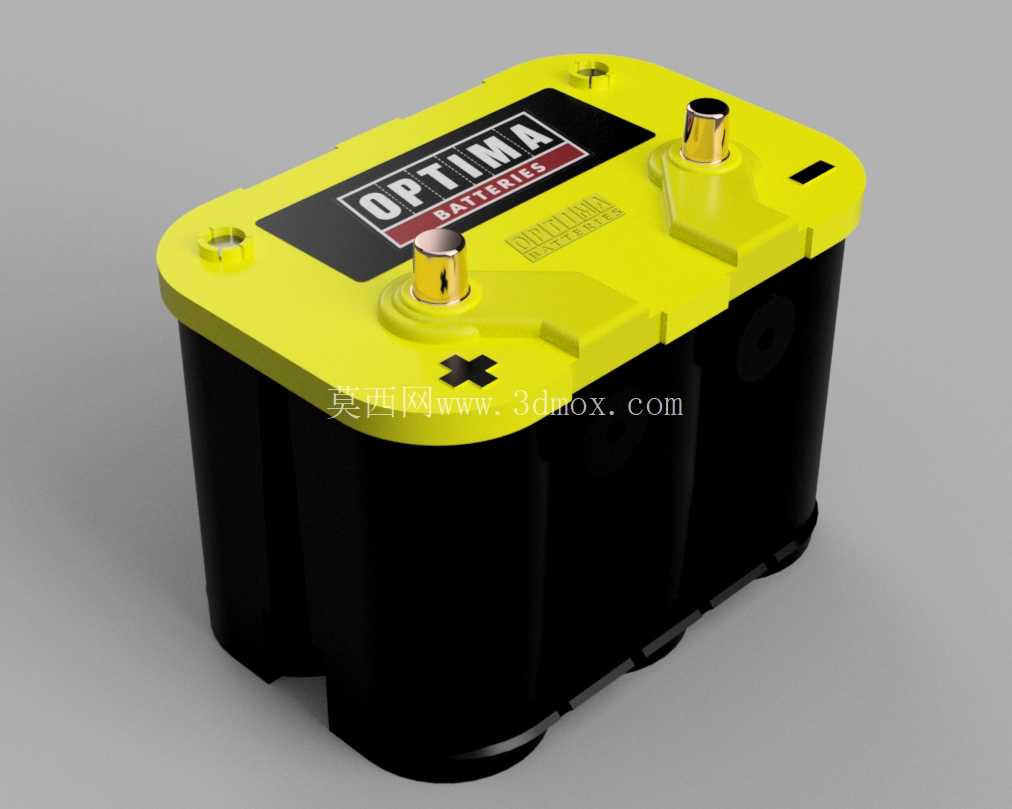

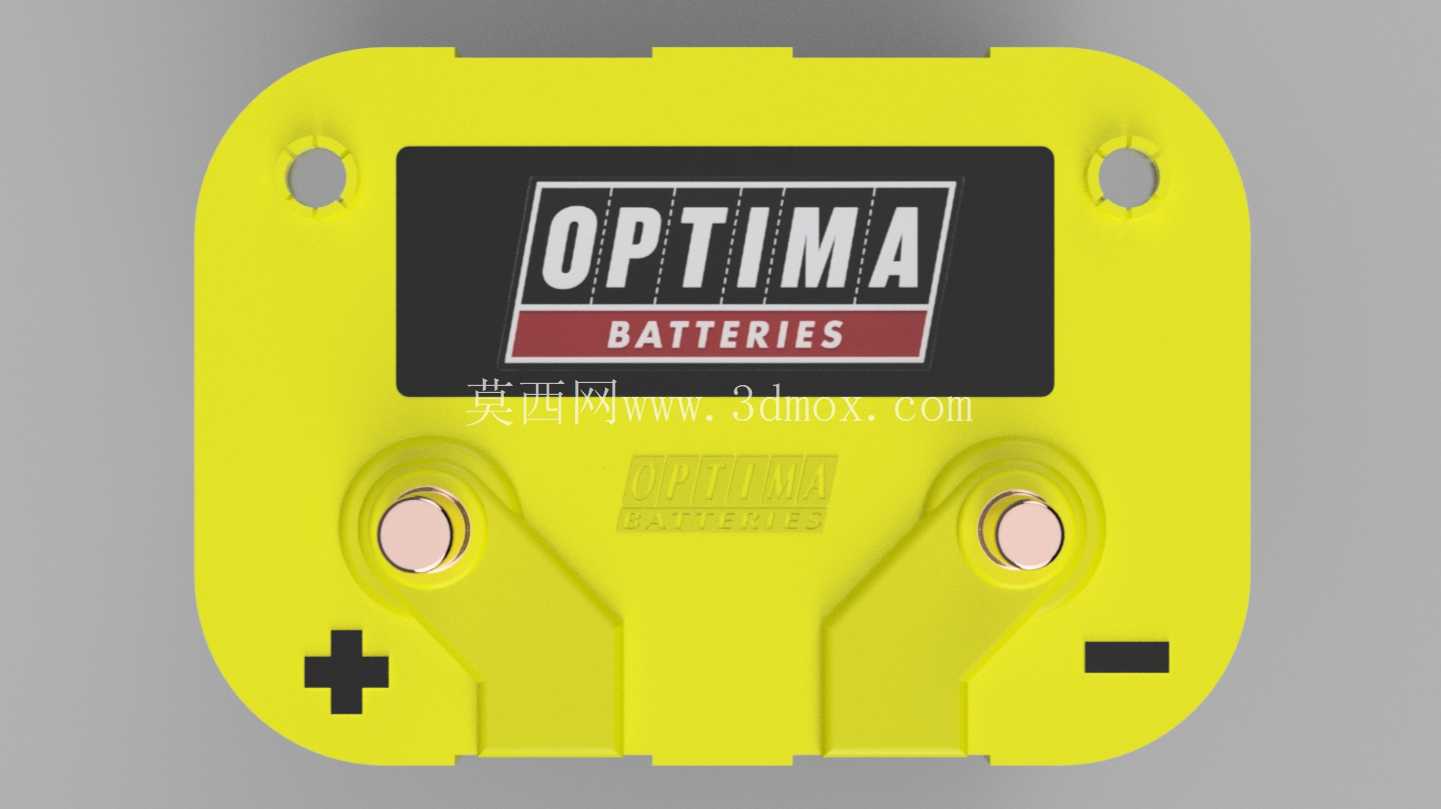

这款12V车用蓄电池的三维建模，完全围绕实装场景的适配需求展开，首先要明确的是它的核心应用场景覆盖民用乘用车启动、越野改装车辆供电、赛事赛车高负荷启动三大板块，不同场景下对电池的抗振、大电流输出、安装适配性要求差异极大，建模时需要把这些实际工况对应的结构特征全部还原到位。从实际用途来看，它区别于普通平板铅酸电池的核心是卷绕式电芯结构带来的性能优势，建模时首先要还原顶部的极柱布局，两个黄铜材质的接线端子采用凸起式设计，端子周边做了加高的绝缘围挡，避免车辆行驶过程中接线晃动造成的短路风险，同时端子的螺纹深度、接线位的平面度都按照实装标准做了还原，保证后续做线束装配模拟时，接线端子的压紧行程、螺母锁紧空间都符合实际装配要求。外形尺寸方面，建模时严格遵循车用蓄电池的通用安装边界，整体采用近似长方体的主体结构，底部预留了标准的电池固定压条卡位，对应市面上绝大多数乘用车、改装车的电池安装托架尺寸，不需要额外修改托架结构就能直接适配，顶部的提手结构做了隐藏式凹陷设计，不会额外占用垂直方向的安装空间，避免和引擎盖内侧的隔音棉、线束支架产生干涉。设计思路上，首先考虑的是越野和赛事场景下的抗振需求，卷绕式电芯本身的结构强度更高，对应的外壳做了加厚的加强筋设计，在电池壳体的侧面、底部都做了内凹的加强结构，既可以提升壳体的抗冲击能力，也能在电芯和外壳之间预留一定的缓冲间隙，应对车辆在非铺装路面行驶时的连续振动，避免电芯移位造成的内部故障。功能特性层面，顶部的标识区域做了凹凸的品牌标识和正负极标识，正负极标识采用凸起的十字和减号造型，即使表面的标识贴纸磨损，也能通过触感快速区分正负极，避免接反线路造成的车辆电器烧毁问题，顶部的排气结构做了隐藏式的单向阀设计，建模时还原了阀片的安装位置和通气路径，保证电池充放电过程中产生的气体可以顺利排出，同时避免外部的水汽、灰尘进入电池内部。在安装边界的处理上，建模时特意核对了不同车型的电池舱空间，电池的整体高度控制在190mm以内，长度控制在250mm左右，宽度控制在175mm左右，这个尺寸区间可以覆盖绝大多数紧凑型、中型乘用车的电池安装位，同时侧面没有突出的结构，不会和电池舱周边的保险盒、冷却液储液壶产生干涉。从结构设计的细节来看，电池上盖和壳体的连接采用卡扣加密封胶的结构，建模时还原了上盖周边的卡扣位和密封槽结构，方便后续做壳体密封性能的模拟分析，极柱和上盖之间的密封结构也做了分层还原，包括橡胶密封圈、压紧垫片的位置都和实物一致，避免出现电解液渗漏的问题。针对大电流输出的特性，建模时极柱的导电截面做了足够的冗余设计，黄铜极柱的直径达到16mm，可以承受1000CCA的瞬时大电流输出，满足大排量发动机、改装高功率启动机的启动需求，同时极柱根部做了防腐蚀的铅层包覆结构，还原了实物的防氧化设计，避免长期使用后极柱产生氧化层造成的接触不良。另外，电池的重量分布也在建模时做了对应还原，卷绕电芯的重量集中在壳体中下部，安装后整车的重心不会因为电池位置过高产生偏移，对于赛车改装场景来说，合理的重量分布也能帮助优化车辆的前后轴配重。在日常使用场景下，这款电池的免维护结构也在建模中有所体现，上盖没有预留普通铅酸电池的加液口，完全采用密封式设计，不需要后期补充电解液，减少日常维护的工作量，同时壳体的抗低温性能也通过材质选择做了对应，外壳采用耐低温的ABS工程塑料，可以在零下40摄氏度的环境下保持结构强度，不会因为低温变脆造成壳体破裂。建模过程中还考虑了电池搬运的需求，顶部的两个隐藏式提手凹槽深度足够，成年人可以徒手将电池提起搬运，不需要额外的搬运工具，提手位置的承重结构也做了加强，避免提起时上盖受力开裂。对于三维建模从业者来说，这个模型可以直接用于车辆电气系统的装配模拟、电池舱布局校核、维修培训演示等场景，所有的安装接口、外形尺寸都和实物一致，不需要额外调整尺寸就能直接调用到整车装配模型中，减少重复建模的工作量。
