3.2V15Ah圆柱磷酸铁锂动力电芯结构

这款33140规格圆柱磷酸铁锂电芯，当前在低速电动车、户用储能模组、通信基站后备电源、两轮电动车换电场景中应用占比持续提升，相比传统18650、21700圆柱电芯，其单体容量更大，成组时所需电芯数量更少，能有效降低PACK环节的连接部件用量与装配复杂度。从实际使用场景来看，该电芯适配的工作温区覆盖-20℃到60℃，在户外储能柜、电动叉车辅助电源、太阳能路灯供电单元等场景下，无需额外做复杂的温控包覆即可满足常规充放电需求，循环寿命表现稳定，满充满放工况下循环次数可达三千次以上，适合对长周期使用成本敏感的商用供电场景。

从结构设计逻辑来看，这款电芯采用全钢壳圆柱封装，壳体壁厚控制在0.3mm左右，既保证了壳体的结构强度，在成组堆叠时能承受侧向挤压力不发生形变，又尽可能压缩了非活性物质的重量占比，提升单体能量密度。正极极柱采用端面凸起式设计，极柱与壳体之间采用陶瓷绝缘密封圈做隔离，避免充放电过程中极柱与壳体短路，同时极柱端面做了镀镍处理，降低与连接镍片焊接时的接触电阻，大电流放电时极柱部位的温升能控制在合理区间，不会出现局部过热导致密封失效的问题。负极直接通过壳体底部引出，底部平面平整度控制在0.05mm以内，在成组时可以直接贴合汇流排做激光焊接，焊接良率更高，也能减少连接部位的内阻损耗。

电芯内部采用卷绕式结构，正负极极片与隔膜按照固定叠层顺序卷绕成型后装入钢壳，卷绕张力全程做恒定控制，避免极片出现褶皱导致局部析锂，影响电芯循环寿命。电解液采用适配磷酸铁锂体系的配方，注液量经过精准计算，既保证极片与隔膜充分浸润，又不会因为注液过量导致充放电过程中壳体内部压力异常升高。壳体顶部设置有防爆刻痕，当内部因为过充、短路等异常情况导致压力升高到阈值时，防爆刻痕会优先破裂泄压，避免电芯发生爆燃风险，这一结构设计是动力类电芯必须满足的安全要求，在做PACK结构设计时，电芯顶部需要预留至少0.8mm的泄压空间，不能直接将结构件压合在防爆阀位置，否则会导致泄压失效引发安全隐患。

从安装边界尺寸来看，这款33140电芯的公称直径为33mm，不含极柱的主体高度为140mm，含正极极柱的总高度为142.5mm，在做模组结构设计时，电芯之间的安装间隙建议保留1mm以上，既可以为电芯充放电过程中的膨胀预留空间，也能填充导热结构胶做均温处理，避免模组内部出现局部温差过大的问题。电芯侧面的钢壳为负极等电位，在成组排布时不能让相邻电芯的壳体直接接触，否则会造成短路故障，通常会在电芯之间套PET绝缘膜或者加绝缘垫片，绝缘耐压需要满足AC1500V无击穿的要求，适配高压储能或者动力系统的绝缘需求。

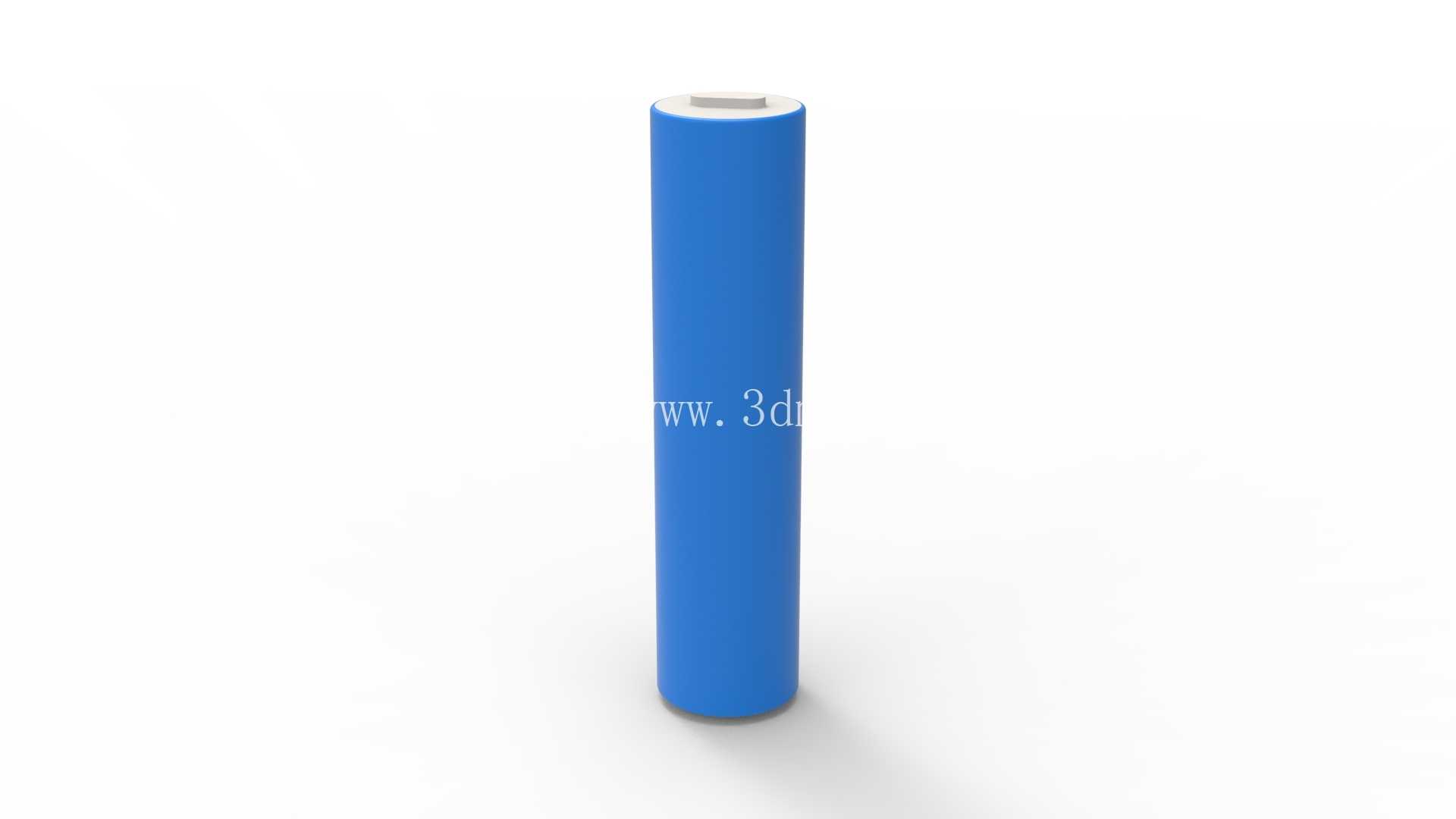

在实际选型应用中，这款15Ah容量的3.2V电芯，持续放电电流可以达到1C也就是15A，峰值放电电流可以短时间达到3C，能够满足大部分中小功率动力场景与储能场景的功率需求，相比同容量的方形电芯，圆柱电芯的一致性更容易控制，生产过程中的良率更高，单颗电芯出现故障时对整个模组的影响更小，后期维护更换成本更低。在做三维建模时，这款模型还原了电芯的外部所有结构特征，包括正极极柱的凸起高度、壳体底部的圆角过渡、侧面的接缝位置，在做PACK结构设计、模组干涉检查、装配工艺模拟时，可以直接调用该模型进行布局，不需要再重新测绘电芯外形尺寸，能够有效缩短结构设计周期，避免因为外形尺寸测绘偏差导致后期开模或者装配时出现干涉问题。需要注意的是，在做热仿真分析时，该模型可以作为基础结构件，赋予对应的材料属性后即可模拟不同充放电倍率下的电芯温升情况，为模组的散热结构设计提供准确的模型基础。
