双 18650 电池座 SMD PCB 安装,Blossom Electronics (BLM)

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1204058
  • 双 18650 电池座 SMD PCB 安装,Blossom Electronics (BLM)
  • 双 18650 电池座 SMD PCB 安装,Blossom Electronics (BLM)
  • 双 18650 电池座 SMD PCB 安装,Blossom Electronics (BLM)
  • 双 18650 电池座 SMD PCB 安装,Blossom Electronics (BLM)
  • 双 18650 电池座 SMD PCB 安装,Blossom Electronics (BLM)
  • 双 18650 电池座 SMD PCB 安装,Blossom Electronics (BLM)
  • 双 18650 电池座 SMD PCB 安装,Blossom Electronics (BLM)
  • 双 18650 电池座 SMD PCB 安装,Blossom Electronics (BLM)
  • 双 18650 电池座 SMD PCB 安装,Blossom Electronics (BLM)
  • 双 18650 电池座 SMD PCB 安装,Blossom Electronics (BLM)
  • 双 18650 电池座 SMD PCB 安装,Blossom Electronics (BLM)

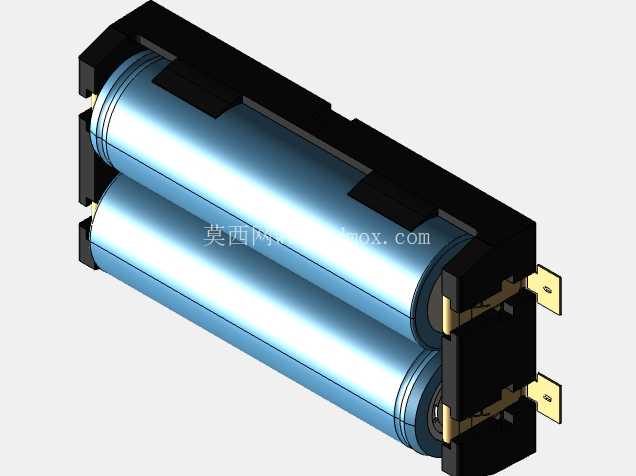

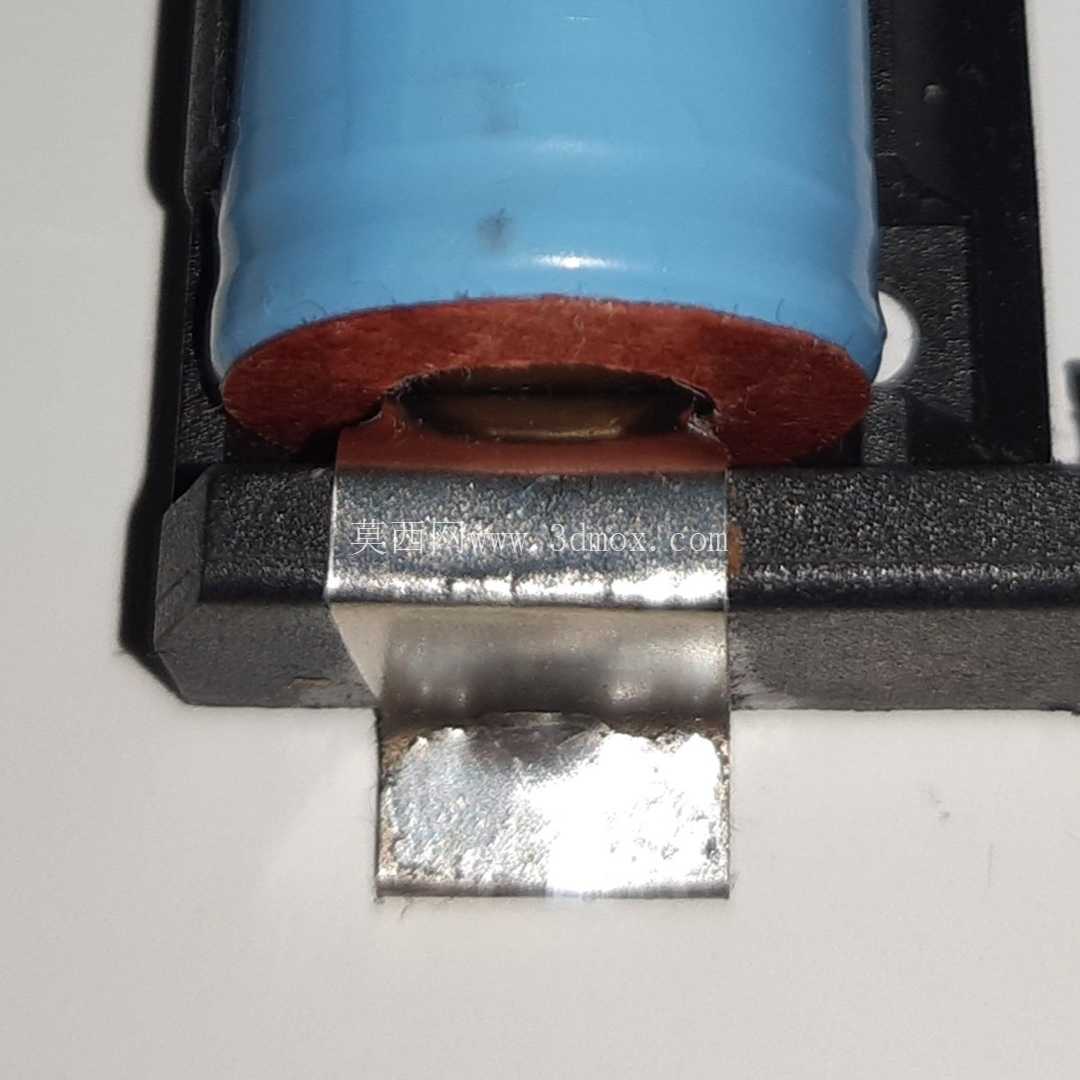

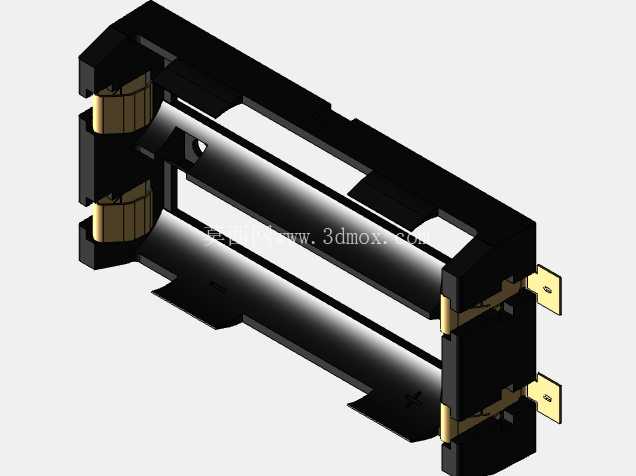

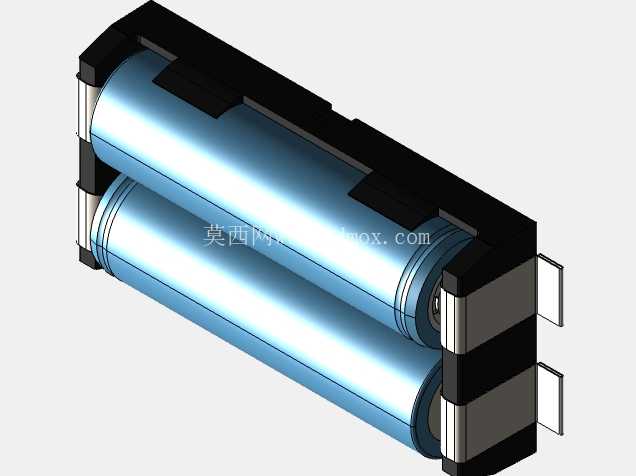

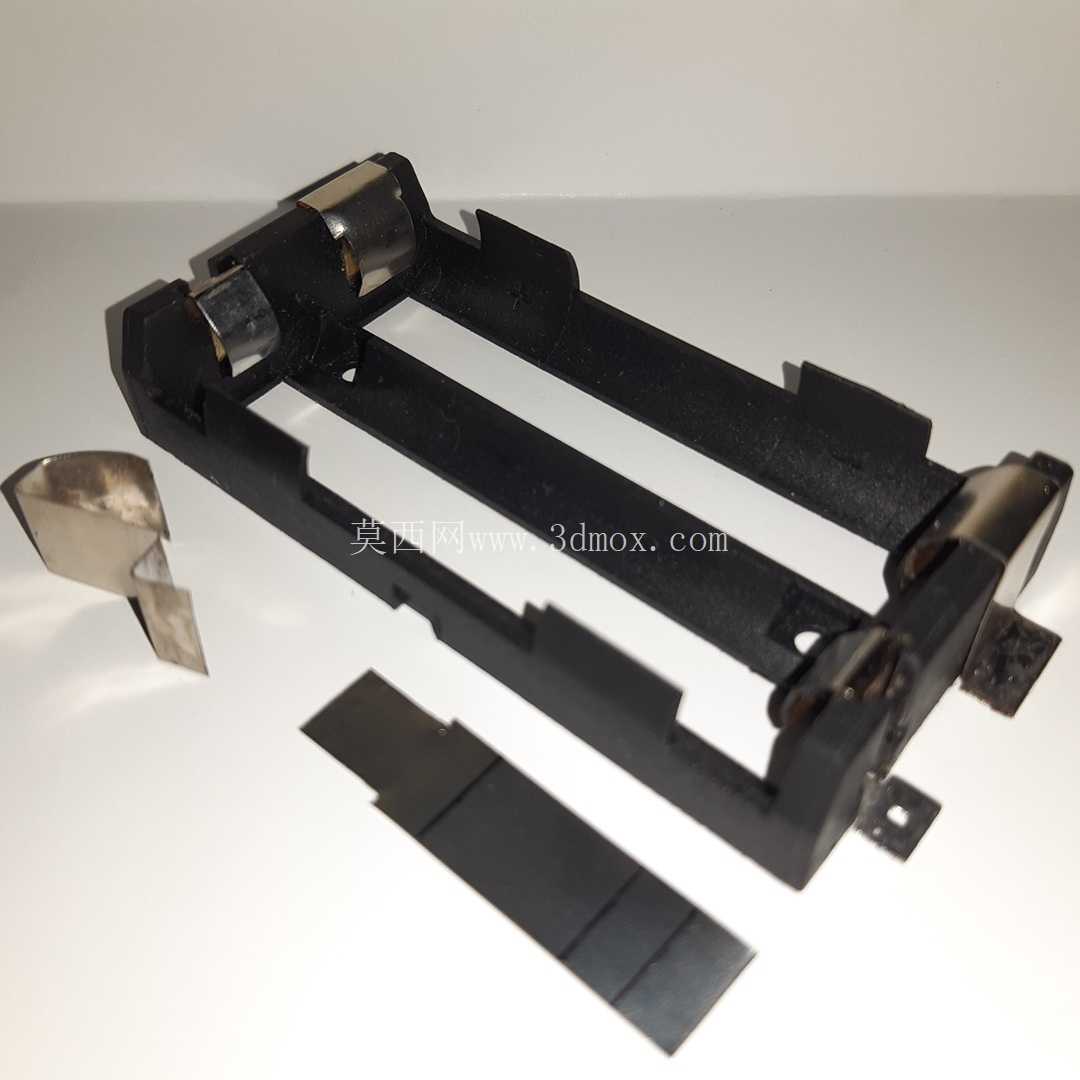

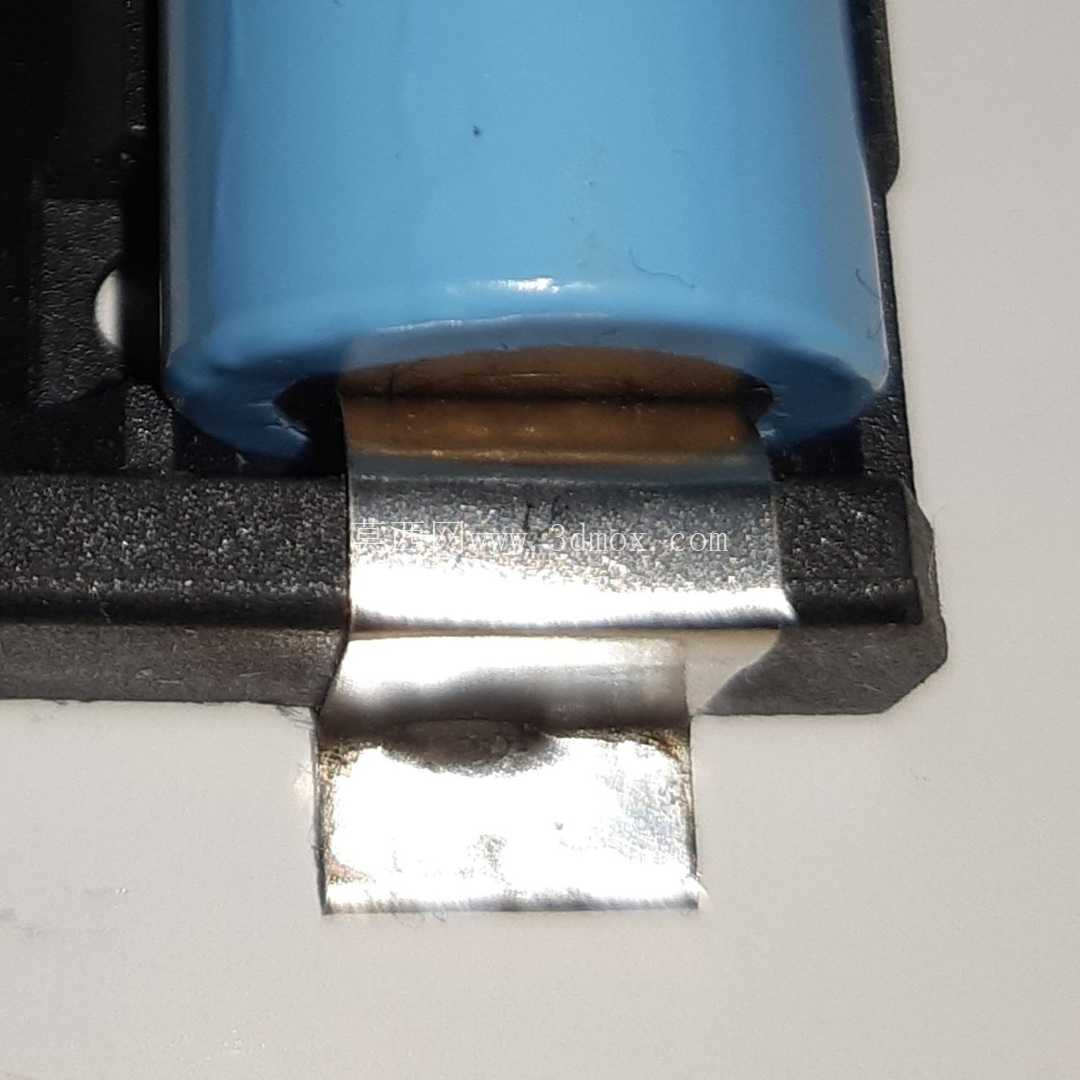

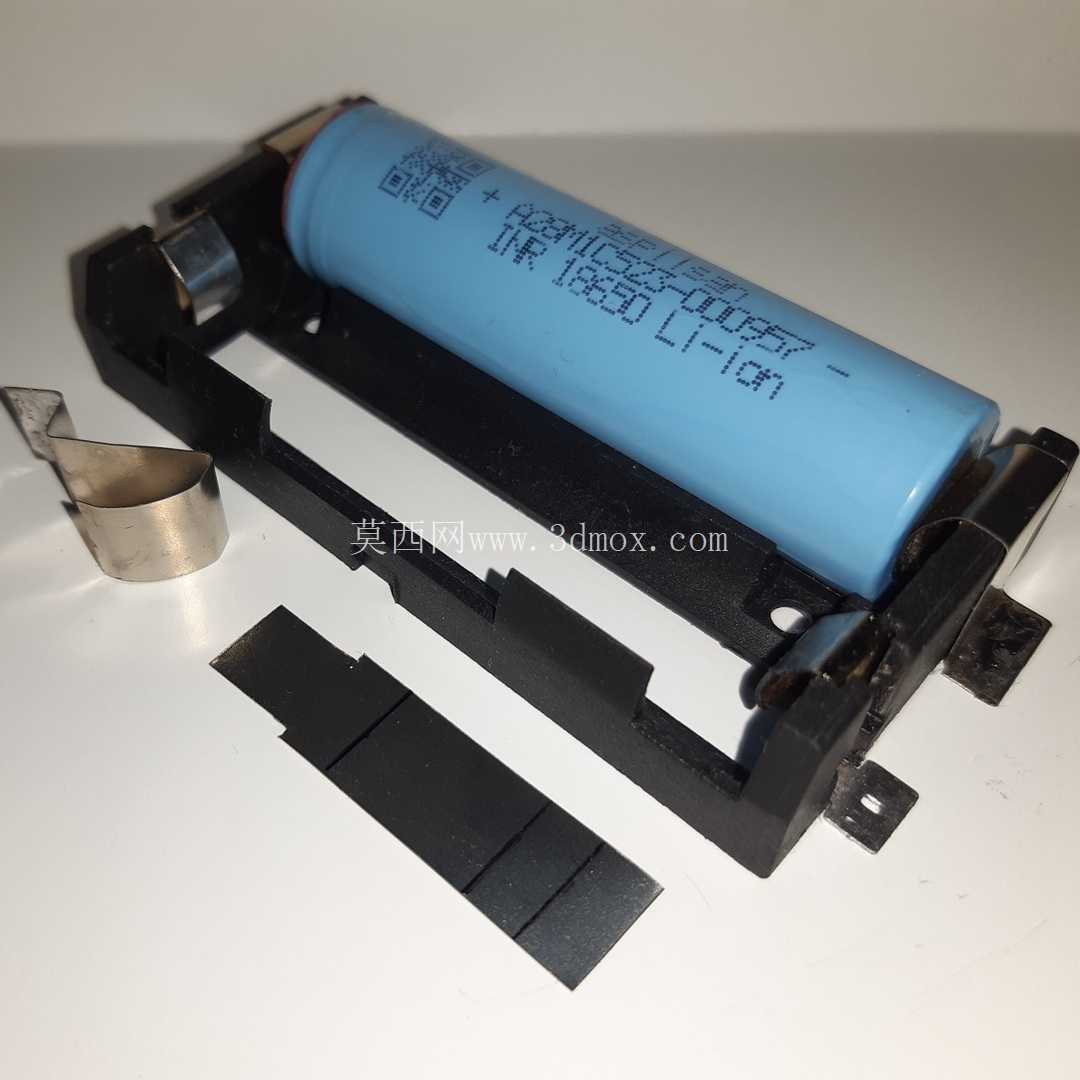

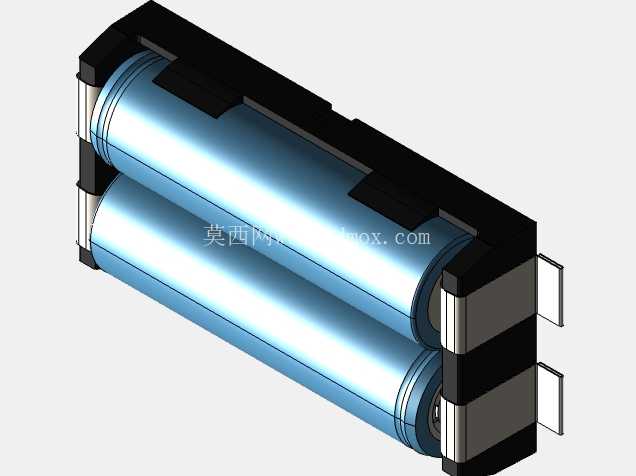

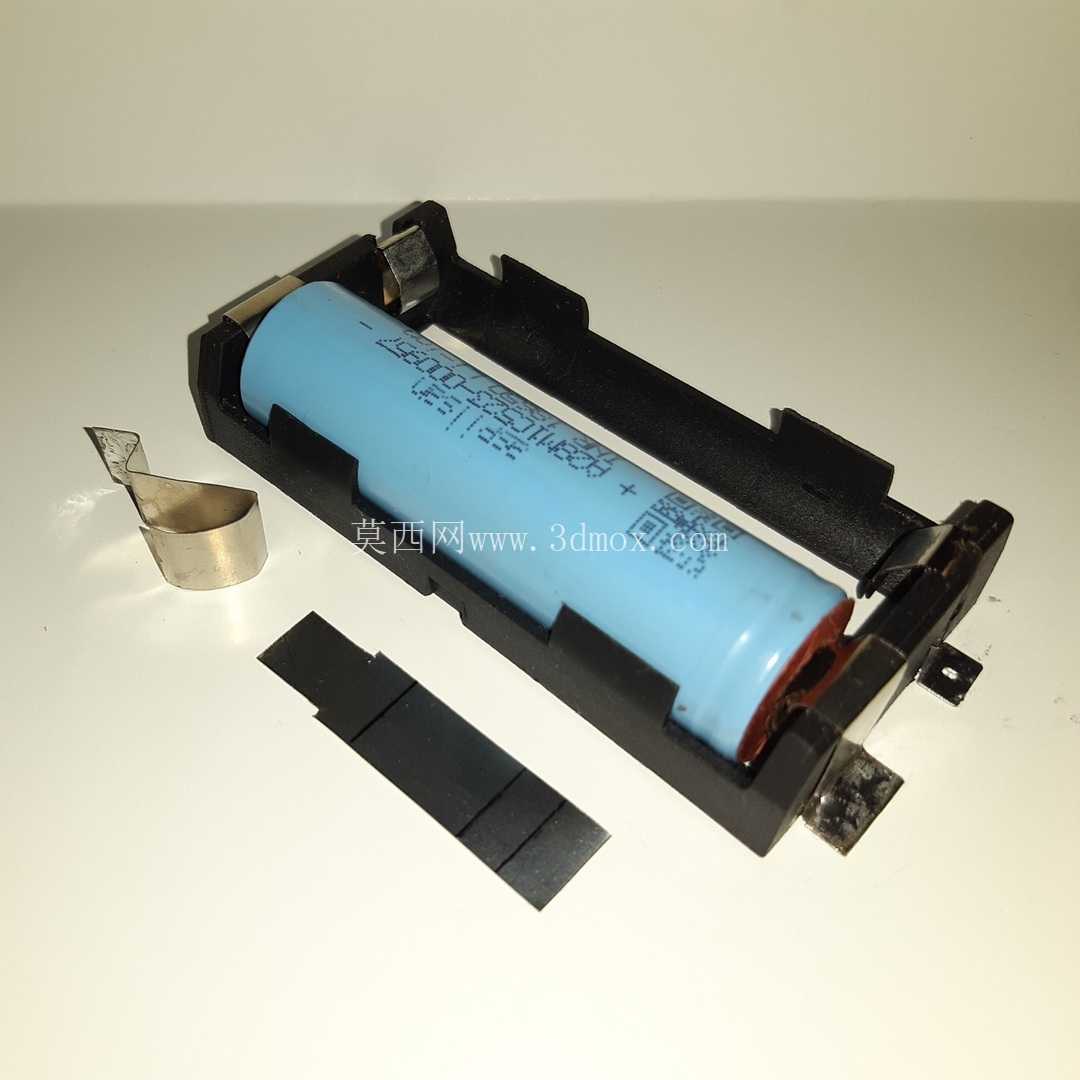

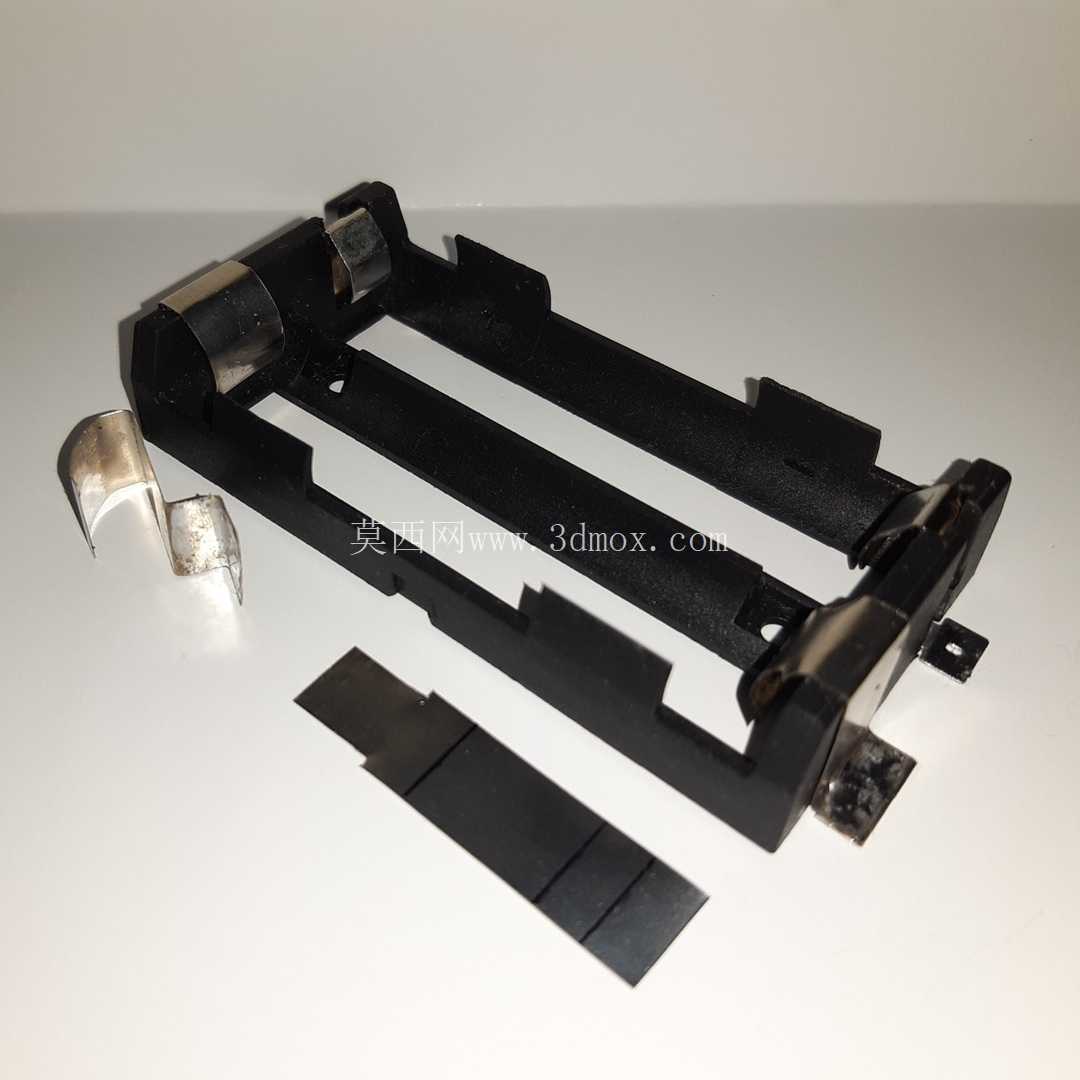

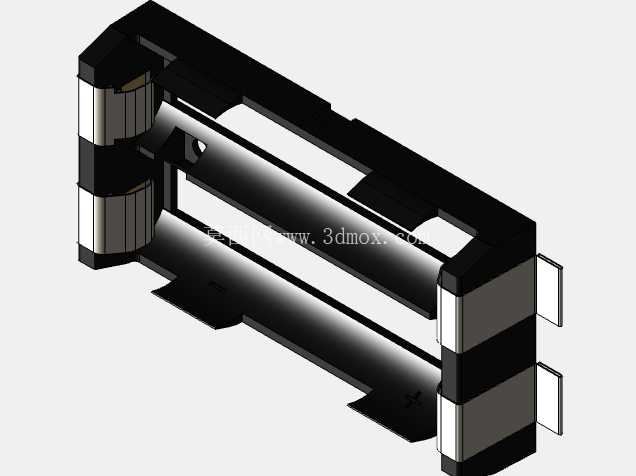

这是用于 SMD PCB 安装的双 18650 电池座的 3D 模型,由 Blossom Electronics 制造。 测量是根据数据表和我拥有的现有电池座进行的。 该设计适用于Altium Designer、Proteus等常用PCB设计软??件。原触点载流能力较低,内阻较高。 为了提高性能,我将 10 毫米宽、0.2 毫米厚的镀镍钢带焊接到触点上。 使用纯镍或镀镍铜会提供更好的结果。 与正极端子接触的条带应切成直径 8 毫米,如 3D 模型中所示。 这样做要小心,以避免损坏外部镍镀层。 这种修改增加了电流容量并降低了接触电阻。简单解释一下方法:将条带切割成39毫米后,我将其从焊盘区域向电池接触点弯曲。 成形后,我预焊接了触点和与其接触的条带部分,然后清除了多余的焊料。 重新定位条带后,我在接触电池的部分贴上了铝胶带。 然后,我使用烙铁加热胶带,同时涂上少量焊料,以实现更好的热传递。 使用木牙签轻轻施加压力。 焊料熔化后,我在保持压力的同时取下烙铁,直到其凝固。 最后,我取下胶带并使用清洁剂清除所有粘合剂残留物

合适的溶剂和手动清洁。祝你好运!
