内啮合齿轮泵结构设计三维数模

在液压传动系统、润滑供油回路、低粘度流体输送工况中，内啮合齿轮泵是应用占比极高的容积式流体输送部件，其核心工作逻辑依托内齿圈与小齿轮的啮合腔容积变化完成吸排油动作，相比外啮合齿轮泵，它具备流量脉动小、运行噪音低、自吸性能强的结构优势，尤其适合对压力稳定性要求较高的中低压液压回路，比如机床主轴润滑系统、小型液压站供油单元、工程机械的伺服液压支路都能见到这类泵型的应用。

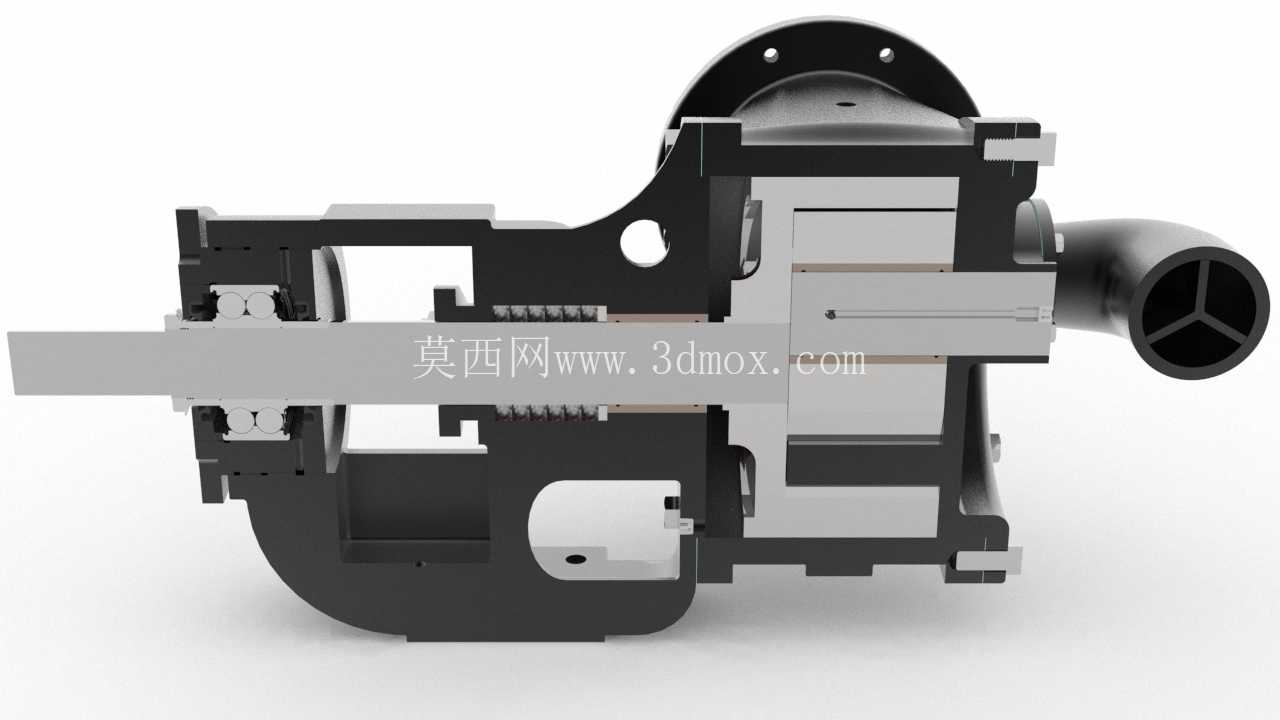

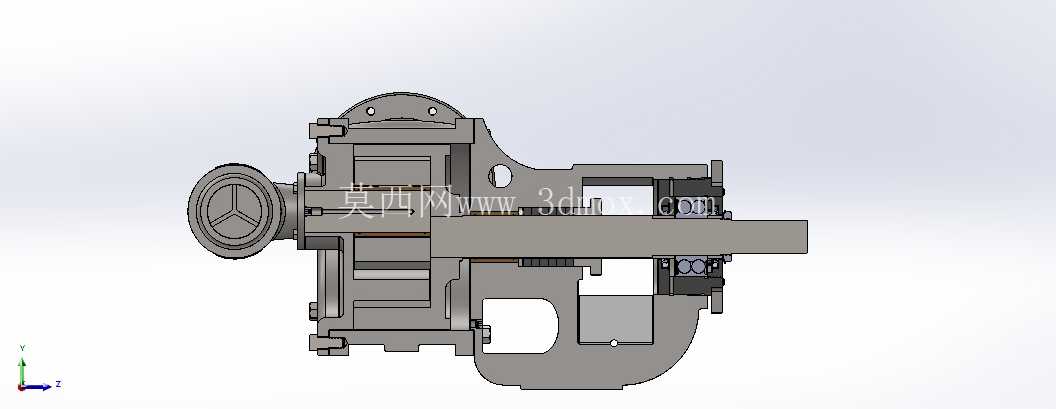

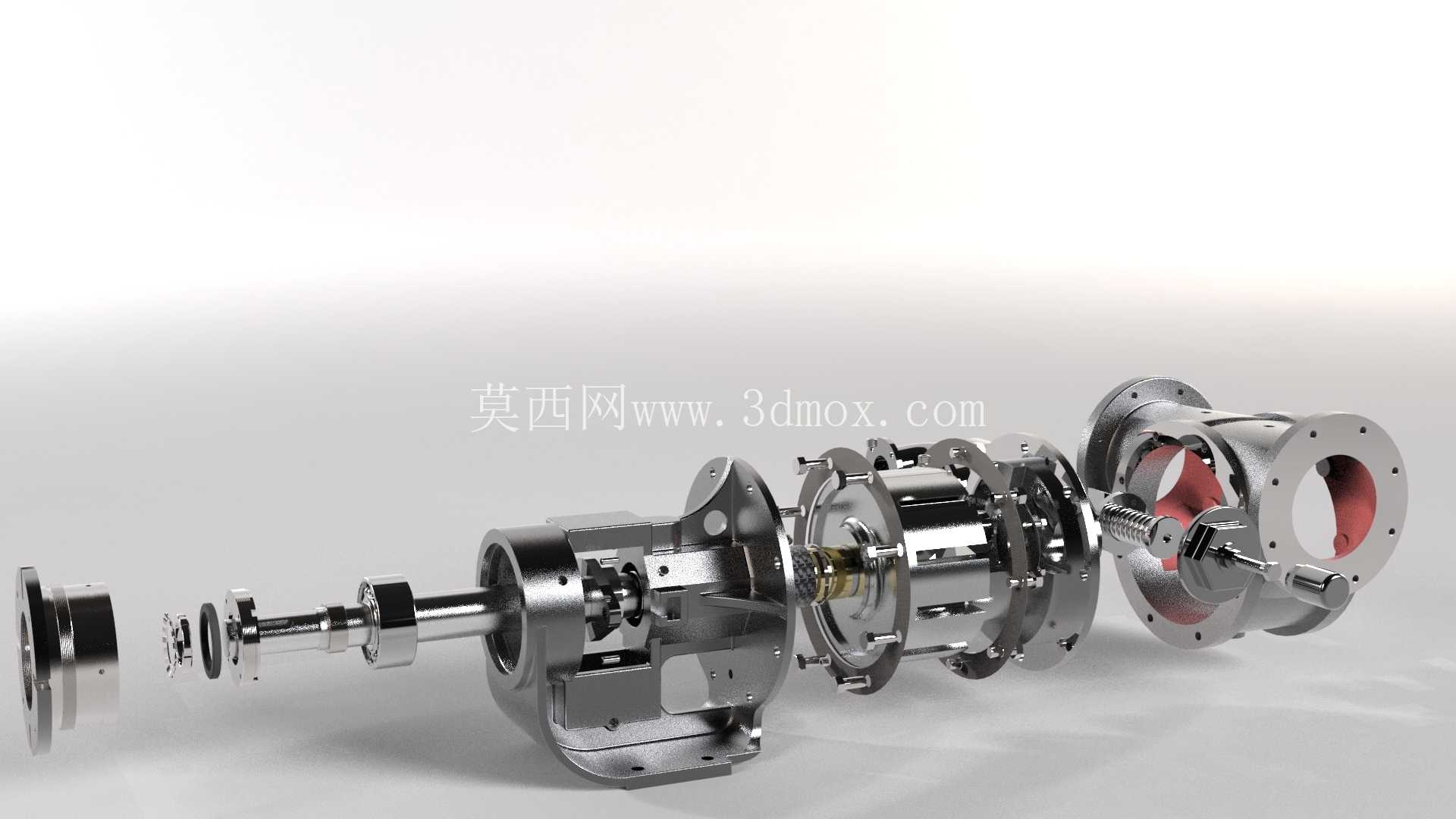

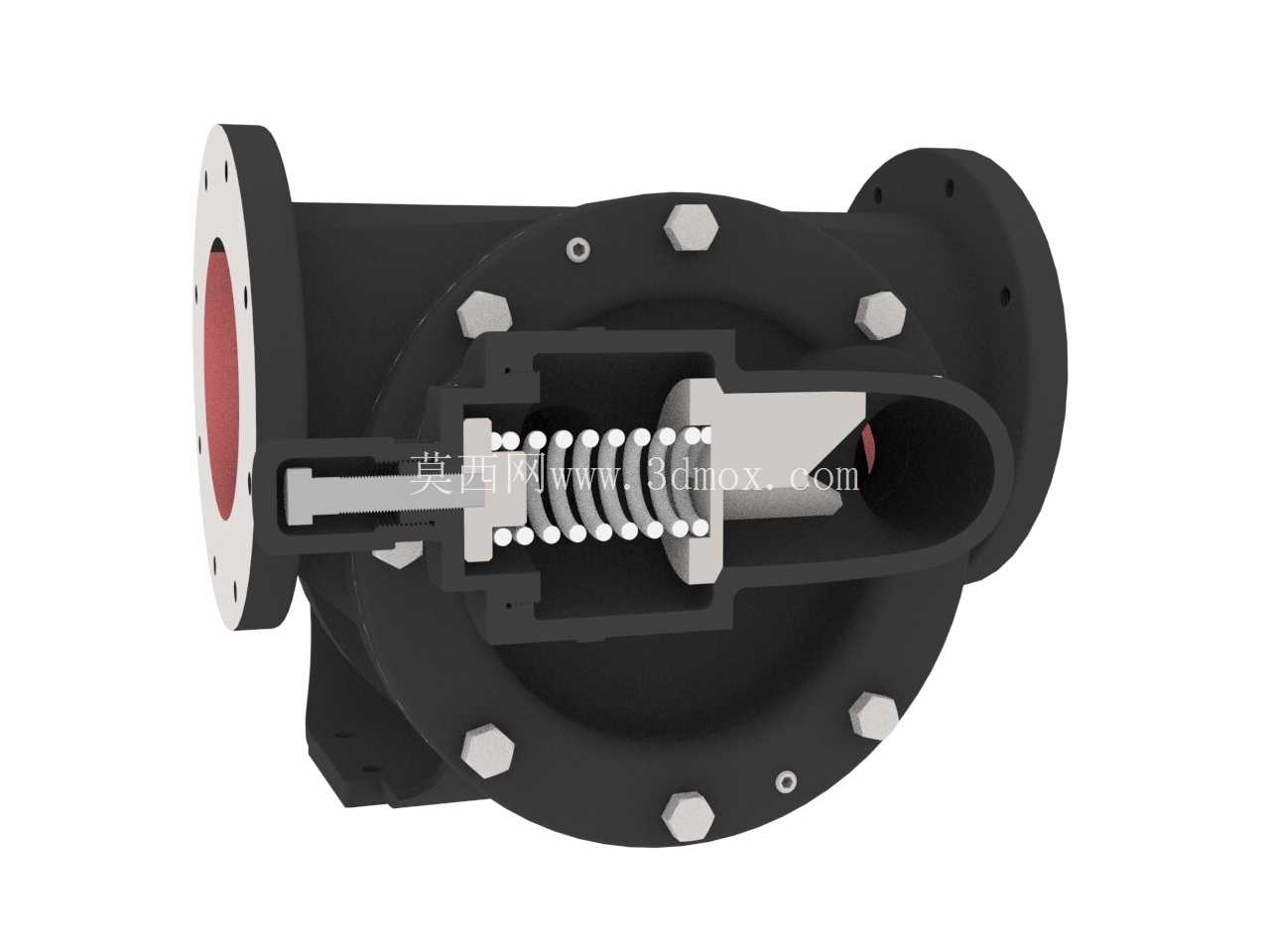

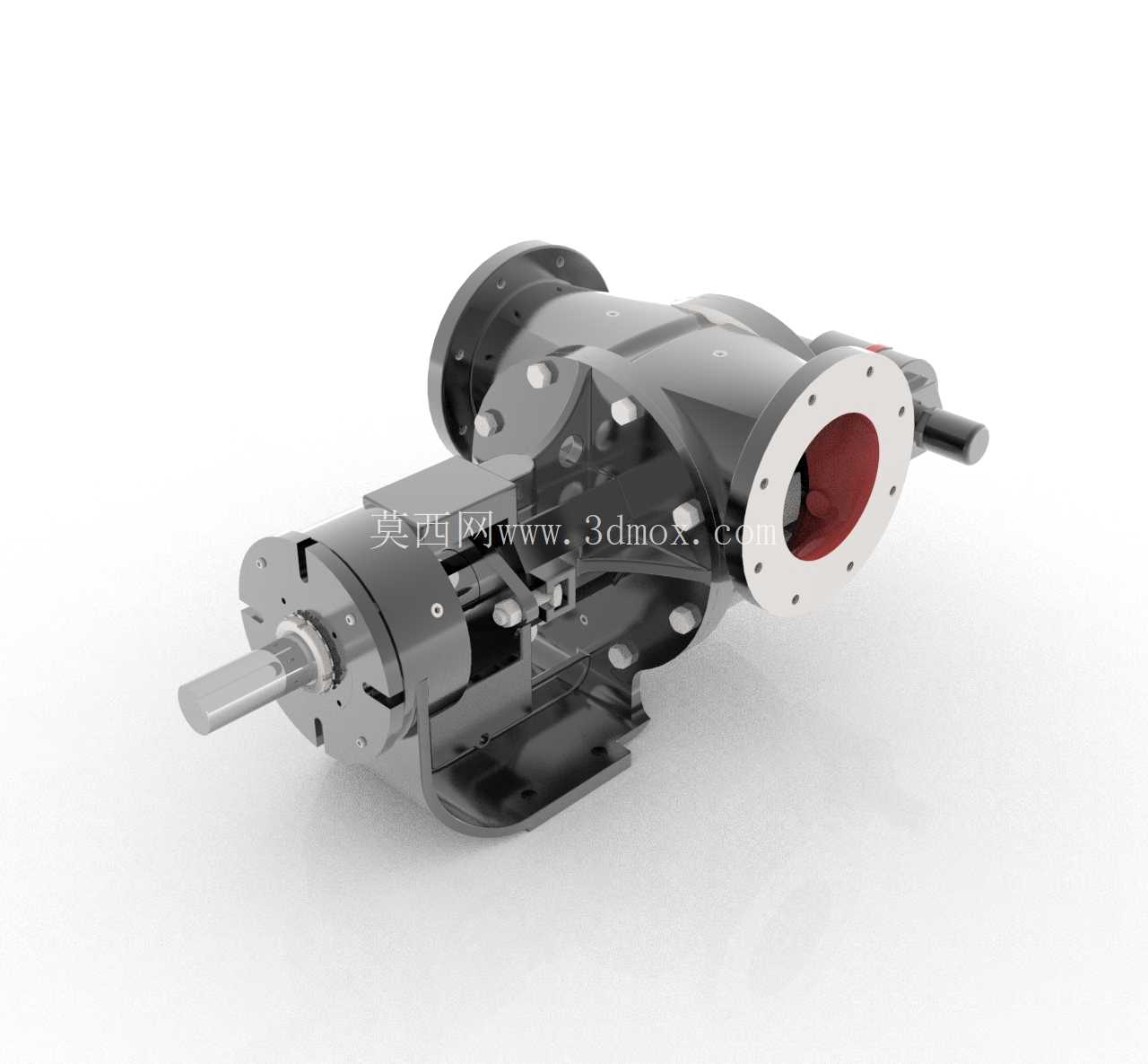

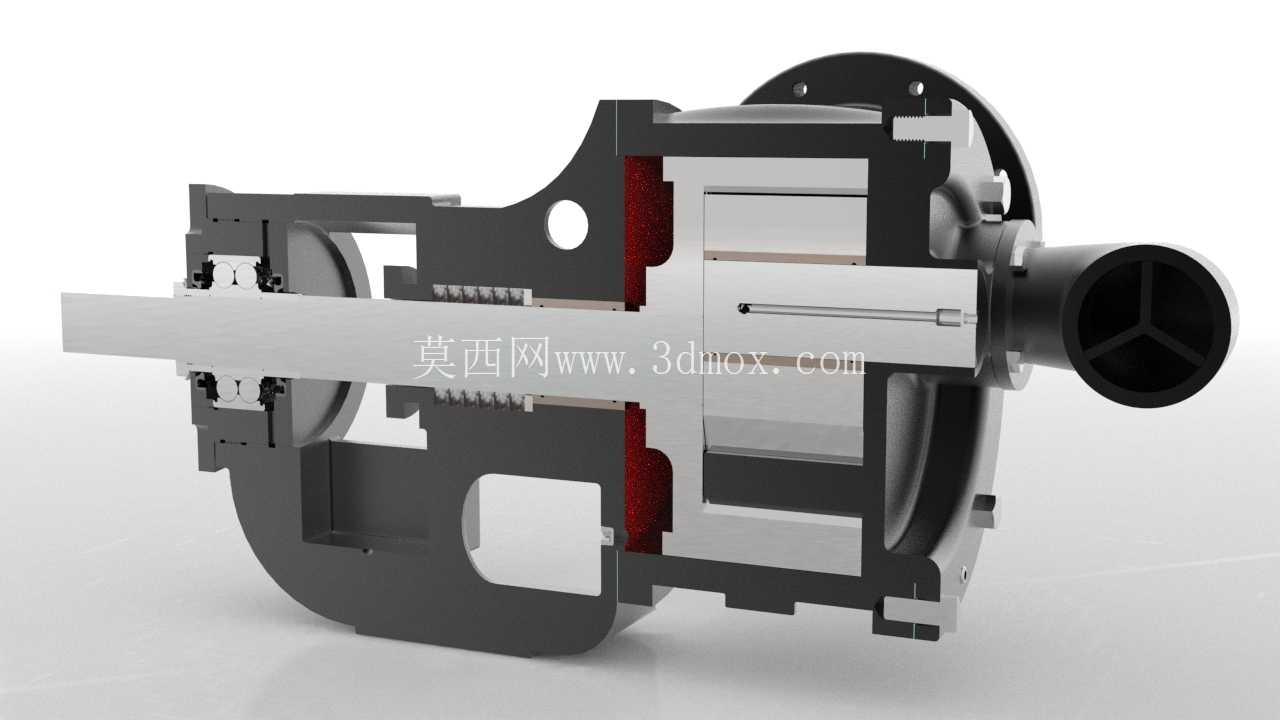

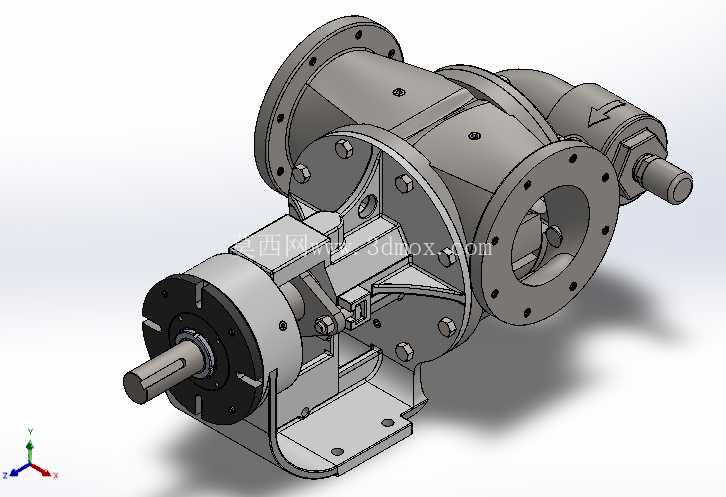

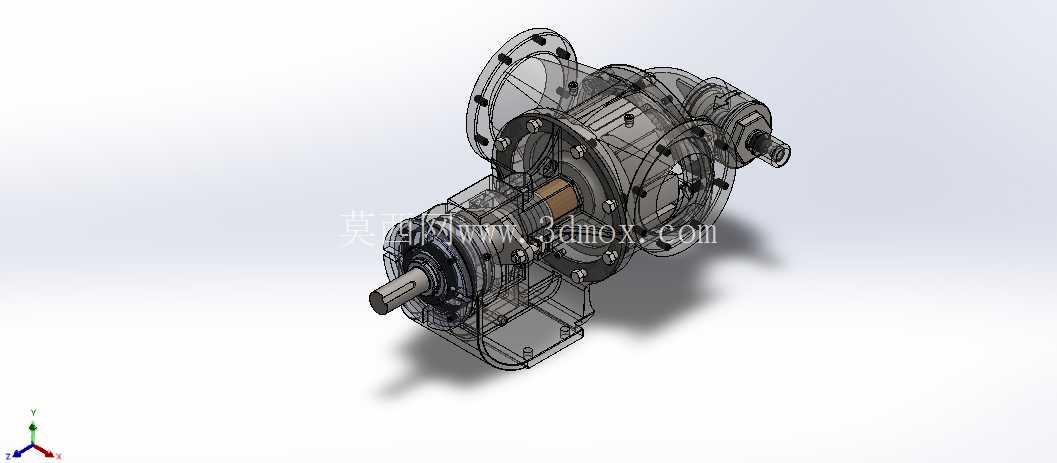

从结构设计逻辑来看，这套数模完整还原了内啮合齿轮泵的核心装配关系：主动小齿轮采用悬臂式轴伸结构，输入端预留了标准轴伸尺寸与键槽安装位，可直接匹配联轴器与驱动电机输出端连接，轴伸部位的密封腔预留了骨架油封与轴套的安装台阶，能避免高压工况下的流体沿轴向外泄漏。从动内齿圈与月牙形隔板的配合间隙在数模中做了精准还原，月牙隔板的作用是分隔吸油腔与压油腔，其圆弧面分别与小齿轮齿顶、内齿圈齿顶形成微小密封间隙，这个间隙值的设计直接影响泵的容积效率，间隙过大会造成内泄漏量上升、输出压力不足，间隙过小则会导致齿顶与隔板摩擦加剧、运行温升过高，数模中预留的间隙值符合常规中压齿轮泵的设计公差范围，可直接作为同参数泵型设计的参考基准。

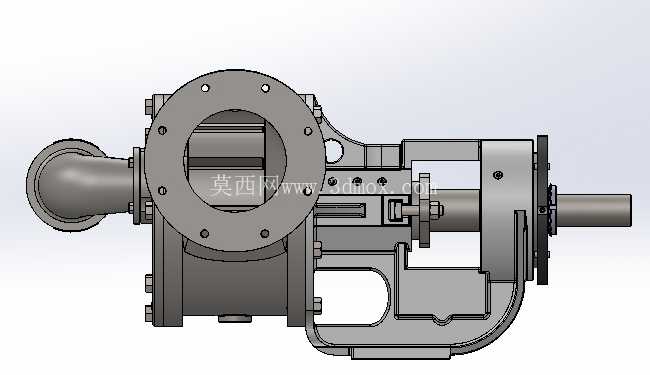

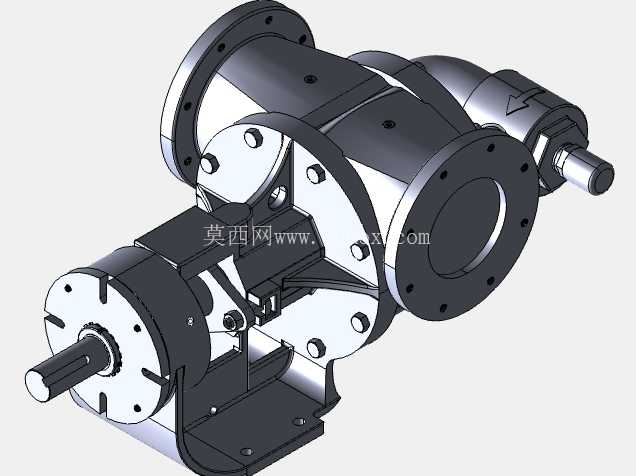

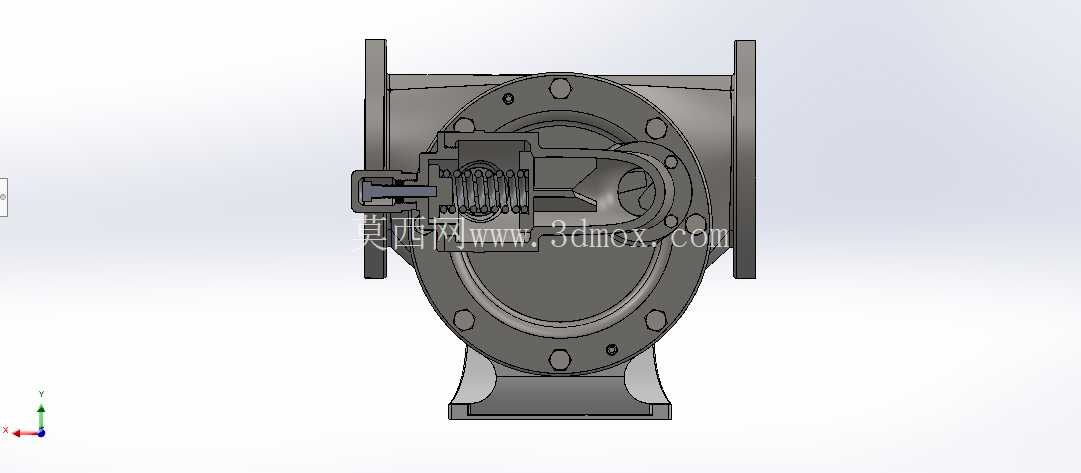

泵体的进出口采用法兰式连接结构，法兰端面预留了标准螺栓孔分布与密封槽位，可直接匹配对应通径的管路法兰安装，进出口的流道做了圆弧过渡处理，避免流体在流道内形成紊流与局部阻力损失，降低流体输送过程中的噪音与能耗。泵体两侧的端盖采用定位销+螺栓的紧固方式，端盖与泵体的结合面预留了密封垫片的安装厚度空间，装配时可根据耐压等级选择纸质垫片或O型圈密封，端盖上的轴承安装位与齿轮轴的同轴度公差在数模中通过装配约束做了模拟，能保证齿轮运转时的齿面啮合精度，避免出现偏载磨损的问题。

从安装边界来看，泵体底部预留了标准化的安装脚座，脚座上的安装孔为长圆孔设计，可适配一定范围内的安装位置偏差，降低现场安装时的对位难度，安装脚座的平面度设计符合通用泵类安装规范，能保证泵组运行时的稳定性，减少振动传递。整体结构的轴向尺寸与径向尺寸都控制在紧凑范围内，相比同流量参数的外啮合齿轮泵，轴向长度缩短约15%，更适合安装空间受限的集成式液压站布局。

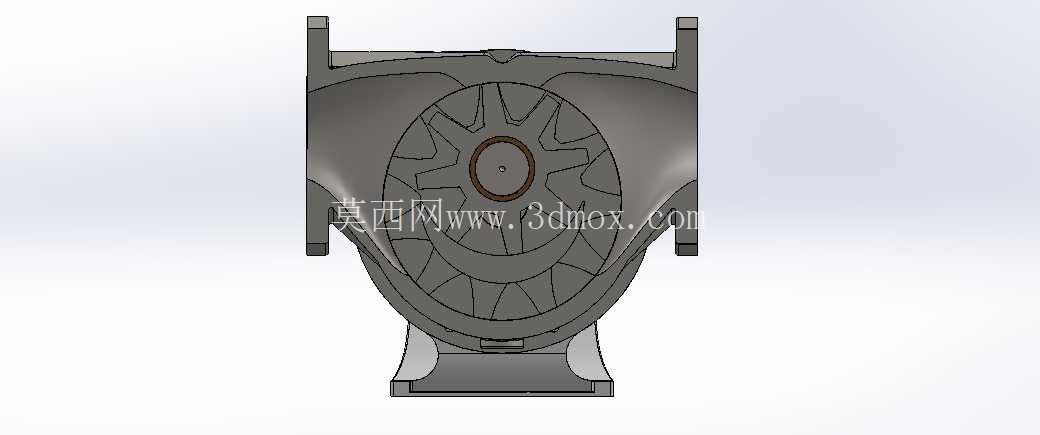

在功能特性上，内啮合齿轮泵可输送粘度范围较宽的流体，从低粘度的液压油、润滑油到中等粘度的切削液、轻质油料都能适配，其运转时齿轮的啮合过程为连续滑动接触，齿面的接触应力分布更均匀，相比外啮合泵的冲击式啮合，运行噪音可降低5-10分贝，适合在对噪音控制有要求的车间设备、室内液压装置中使用。数模中完整呈现了齿轮副的齿形参数，包括内齿圈的变位系数、小齿轮的齿顶修缘量，这些细节设计都是为了降低齿轮啮合时的困油现象，减少流体困油造成的压力脉动与振动，这也是内啮合齿轮泵运行平稳性优于外啮合泵的核心设计点。

针对结构设计从业者来说，这套数模可直接用于同类型泵的结构改型参考，比如调整齿轮模数与齿宽来适配不同流量参数的需求，或者更改进出口连接形式来适配特殊管路布局，也可用于液压系统教学中的结构拆解演示，帮助理解容积式泵的工作原理与装配关系。在三维建模过程中，齿轮副的啮合关系、密封部位的台阶设计、安装位的公差预留都是这类产品建模的核心难点，数模中对这些细节的还原度较高，可作为建模练习的参考模板，也可用于液压系统的虚拟装配仿真，验证泵与电机、阀组、管路的安装干涉问题，减少实物试制阶段的改模成本。
