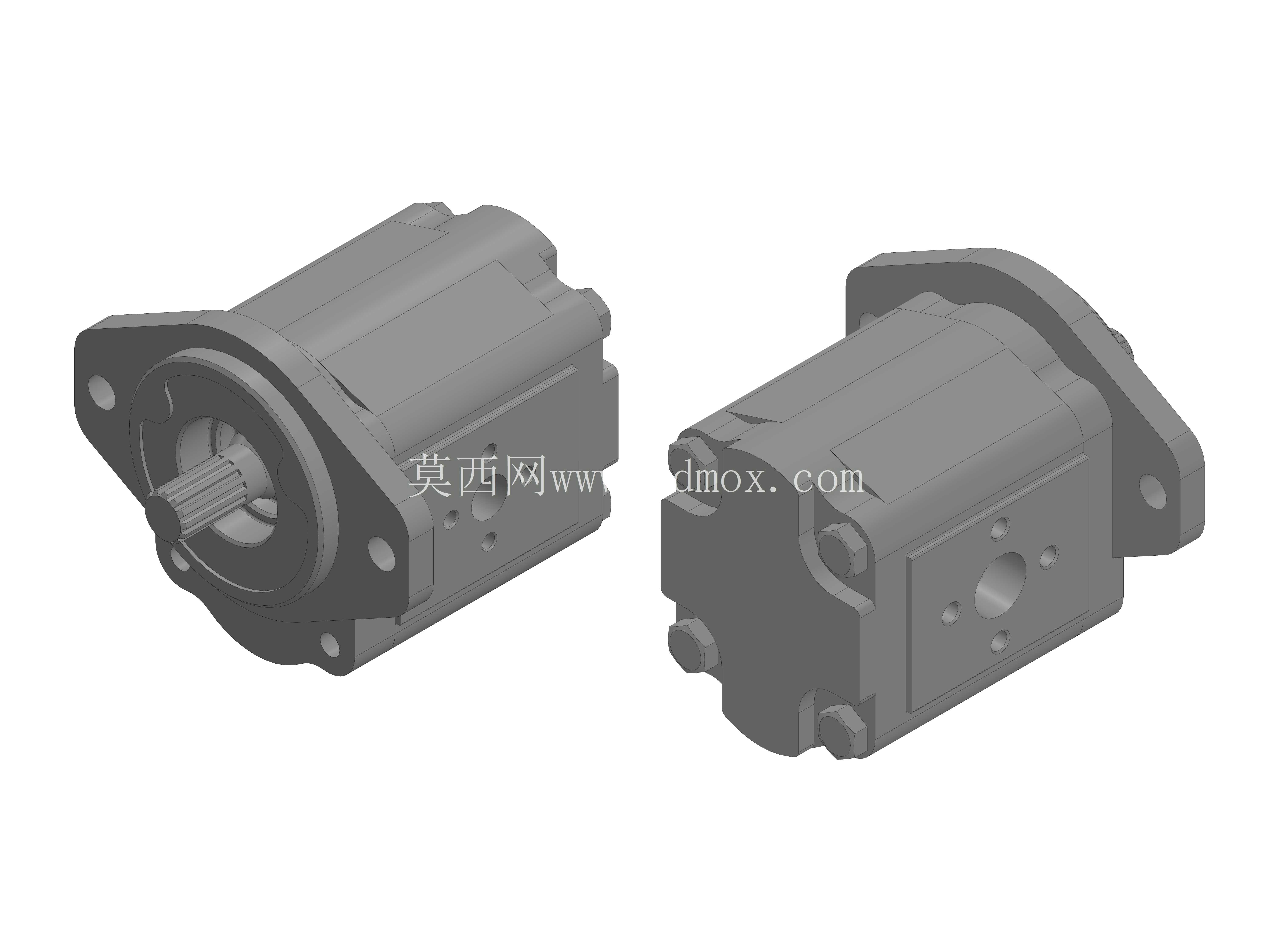

派克PGP517铝制液压齿轮泵三维设计

在工程机械、农业装备、重型行走机械以及石油天然气领域的液压系统搭建中，动力源的选型直接决定整套系统的运行稳定性与功率密度表现，这款铝制结构的外啮合齿轮泵，正是面向中高压工况开发的定排量液压动力元件。从实际应用场景来看，这类齿轮泵常被集成在液压动力单元内部，为建筑设备的举升机构、农业机械的作业执行部件、重型车辆的液压助力转向系统提供稳定的压力油输出，也可配套在固定式工业液压站中，为工装夹具、小型执行油缸提供动力源。

从功能特性上看，这款齿轮泵采用外啮合齿轮结构，依靠一对渐开线齿轮在泵腔内部的啮合转动，完成吸油腔与压油腔的容积变化，实现油液的连续输送，铝制壳体的设计在保证结构强度满足中高压工况要求的前提下，大幅降低了元件自身重量，非常适合移动液压设备对元件自重敏感的应用需求。泵的进出油口采用行业通用的SAE标准安装接口，在做系统管路设计时，可以直接匹配标准规格的SAE法兰或接头，无需额外做转接件设计，能有效减少管路连接点的泄漏风险，也能缩短液压系统的装配周期。

做这款泵的三维建模时，首先要明确安装边界的尺寸约束：泵体的安装法兰面定位尺寸、轴伸的花键参数与伸出长度、进出油口的相对位置与端面尺寸，这些都是选型适配时的核心校核点，建模过程中需要优先保证这些安装接口的尺寸精度，避免后续做整机装配时出现干涉。齿轮副的参数是泵的核心设计部分，齿宽、齿顶圆与泵体内腔的配合间隙、齿轮端面与侧板的间隙，直接影响泵的容积效率，建模时需要严格按照齿轮泵的间隙设计标准还原这些配合尺寸，同时要还原壳体内部的卸荷槽结构，这部分结构是为了消除齿轮啮合过程中的困油现象，降低泵运行时的振动与噪声。

从安装适配的角度来说，这款泵的安装法兰采用标准的两孔或四孔安装结构，安装面的平面度、定位止口的同轴度都有明确的公差要求，在做配套支架设计时，需要保证支架安装面的平面度与泵法兰面匹配，避免安装时产生附加应力导致泵体变形，影响齿轮的正常啮合，甚至出现轴封泄漏的问题。轴伸部分采用花键连接，相比平键连接能传递更大的扭矩，也能更好地适应安装时的少量对中偏差，在做联轴器选型匹配时，需要校核花键的配合公差，保证传动的同轴度在允许范围内，避免长期运行时出现轴承受力不均导致的早期磨损。

在液压系统设计选型时，这款泵的额定工作压力能覆盖多数中高压移动液压场景的需求，38cc/r的排量参数，在配套对应转速的原动机时，可以快速计算出系统的理论流量，结合系统的压力需求，就能完成原动机的功率匹配计算。铝制壳体的散热性能优于铸铁壳体，在连续运行工况下，能更好地将泵内部的热量通过壳体散发到空气中，一定程度上降低液压系统的散热负担。泵的内部采用压力补偿式侧板结构，在高压工况下，侧板能紧贴齿轮端面，自动补偿端面磨损产生的间隙，保证泵在长期使用过程中始终保持较高的容积效率，延长元件的使用寿命。

做三维装配设计时，需要注意泵的旋转方向与进出油口的对应关系，避免安装时进出油口接反导致泵无法正常吸油，甚至损坏内部密封件。同时要预留出泵的维护空间，保证后期检修时可以方便地拆卸轴封、检查齿轮副的磨损情况，不需要拆解周边过多的管路与结构件。在做液压管路布局时，进油管路要尽量缩短、减少弯头，保证进油管路的通径足够，避免进油阻力过大导致泵出现气蚀，产生噪声与早期损坏；压油管路要根据系统压力选择对应压力等级的管路与接头，固定点的设置要避开泵体本身，避免管路振动传递到泵体上影响运行稳定性。
