达门斯坦1004港作拖轮精细三维造型

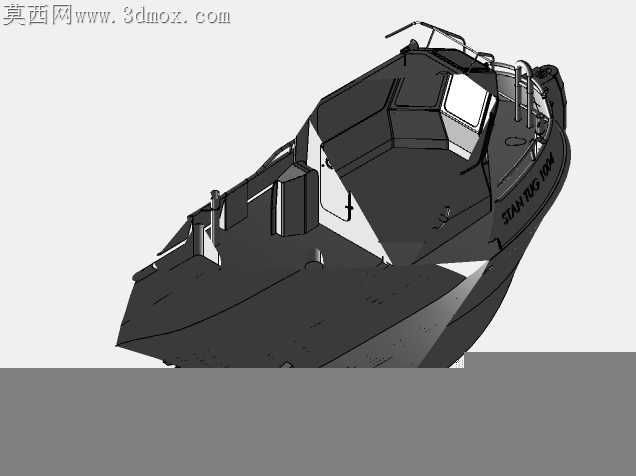

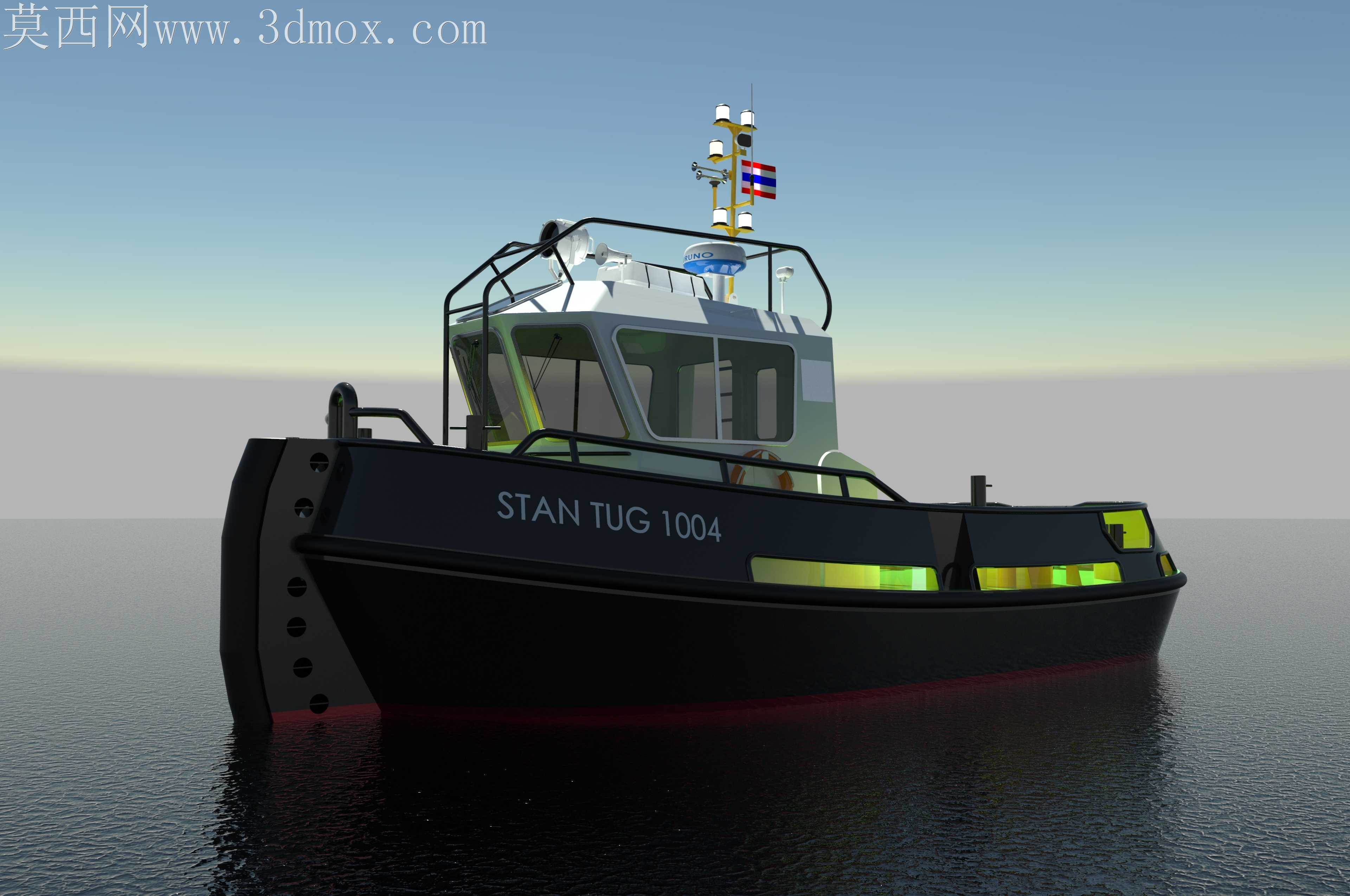

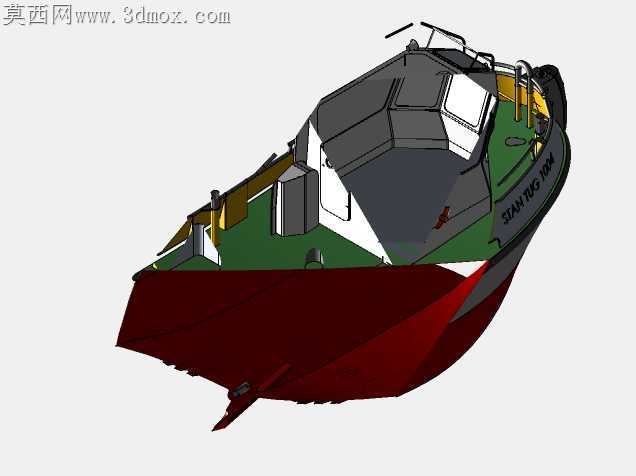

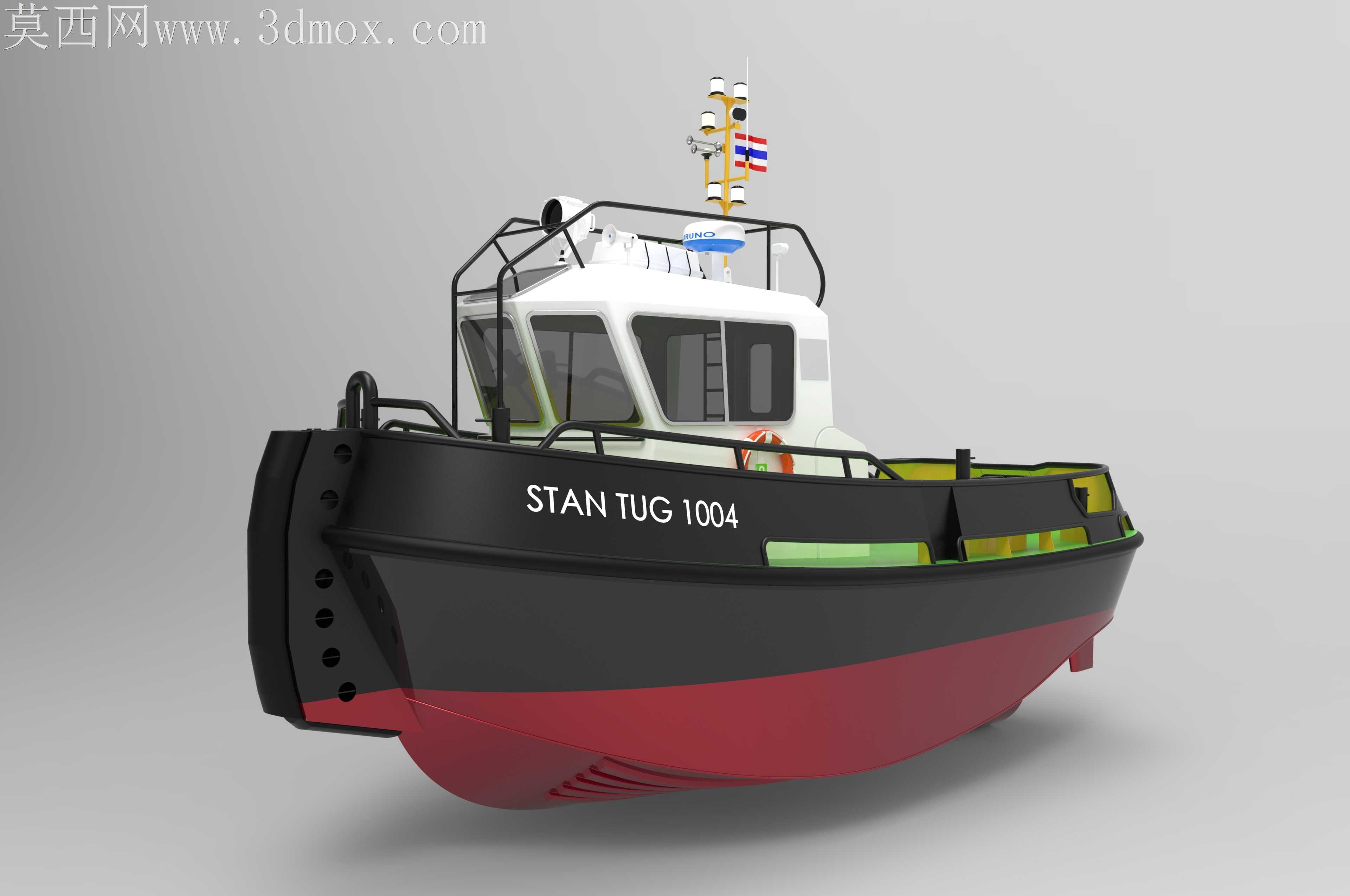

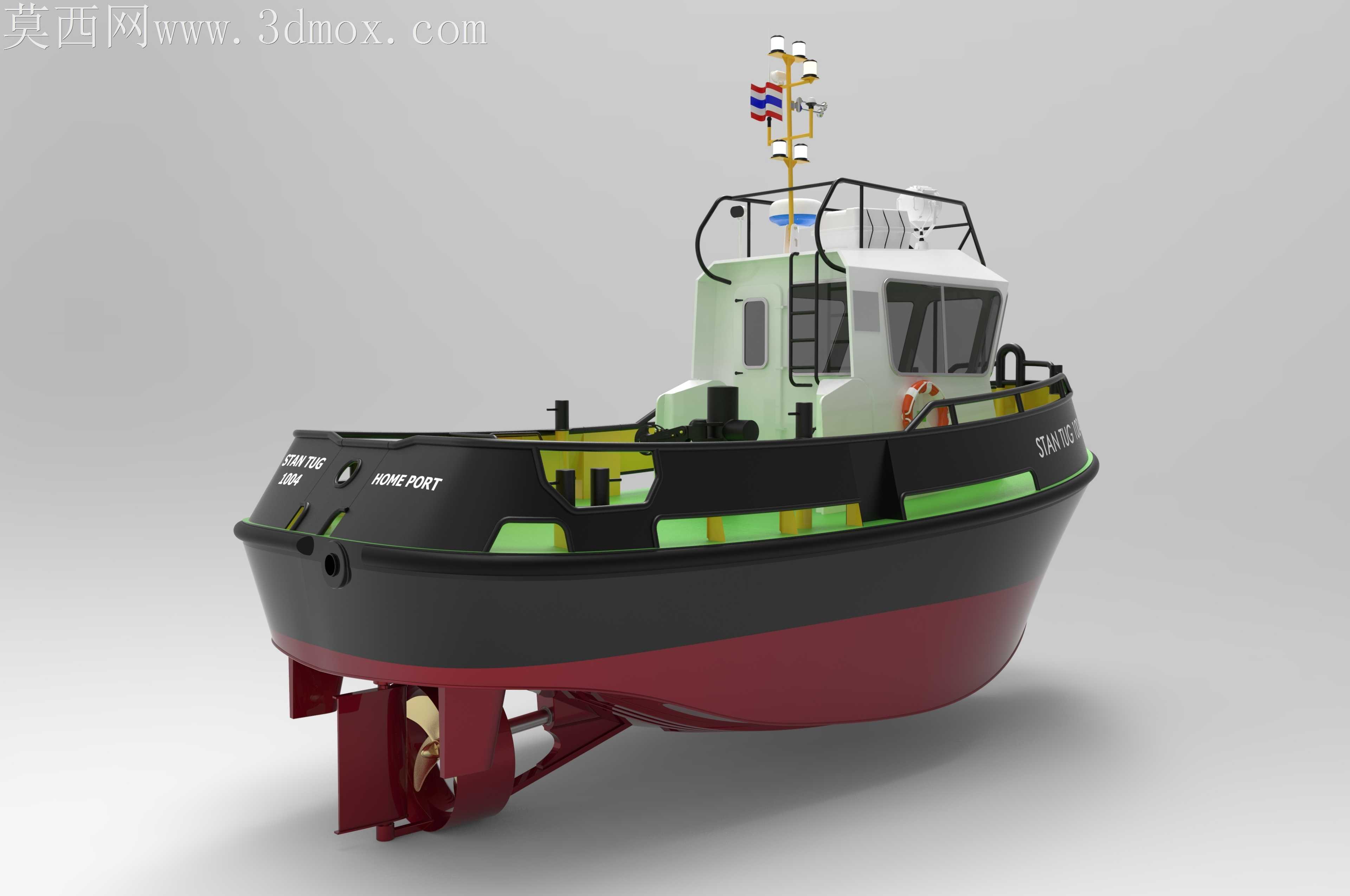

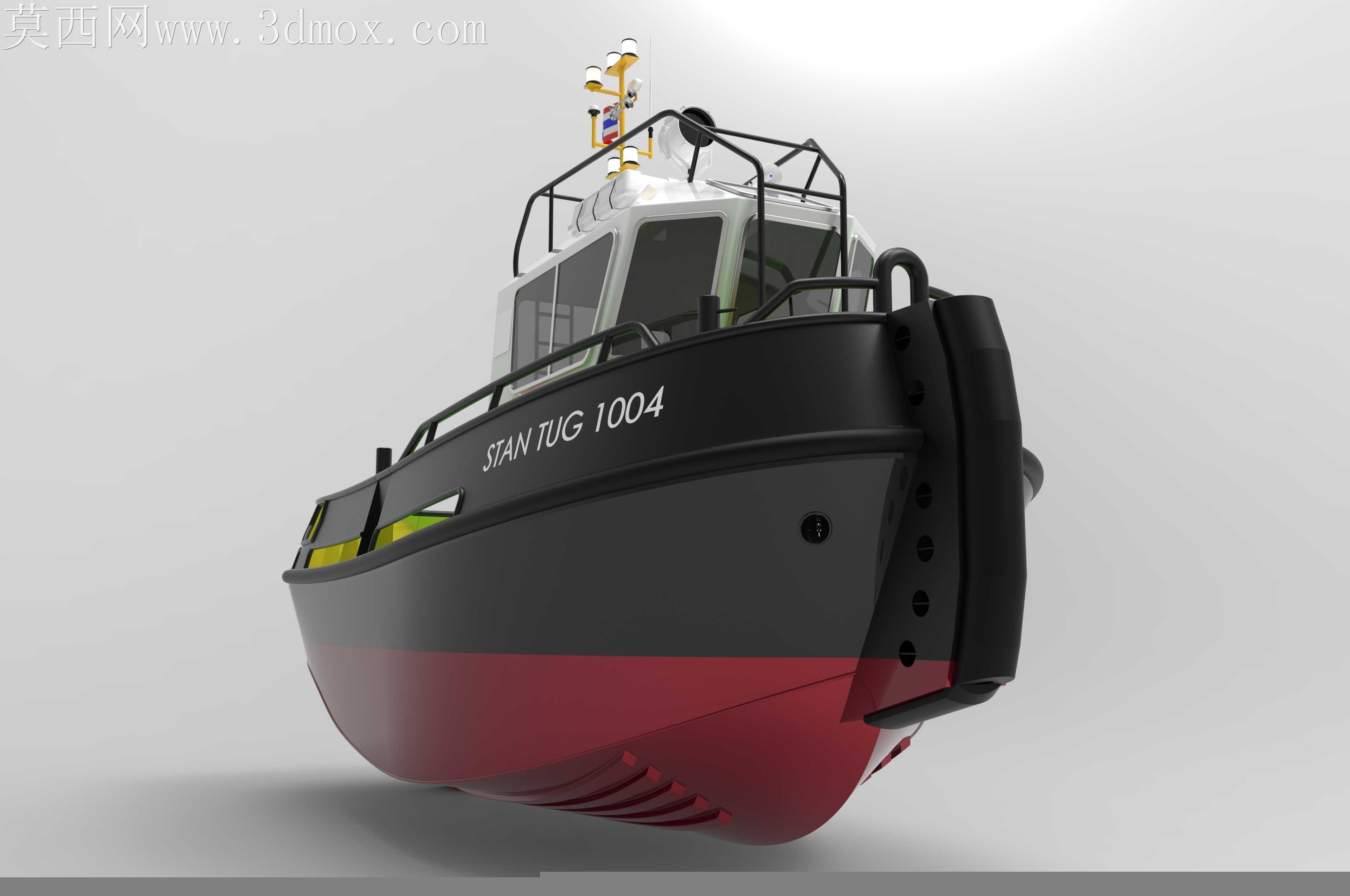

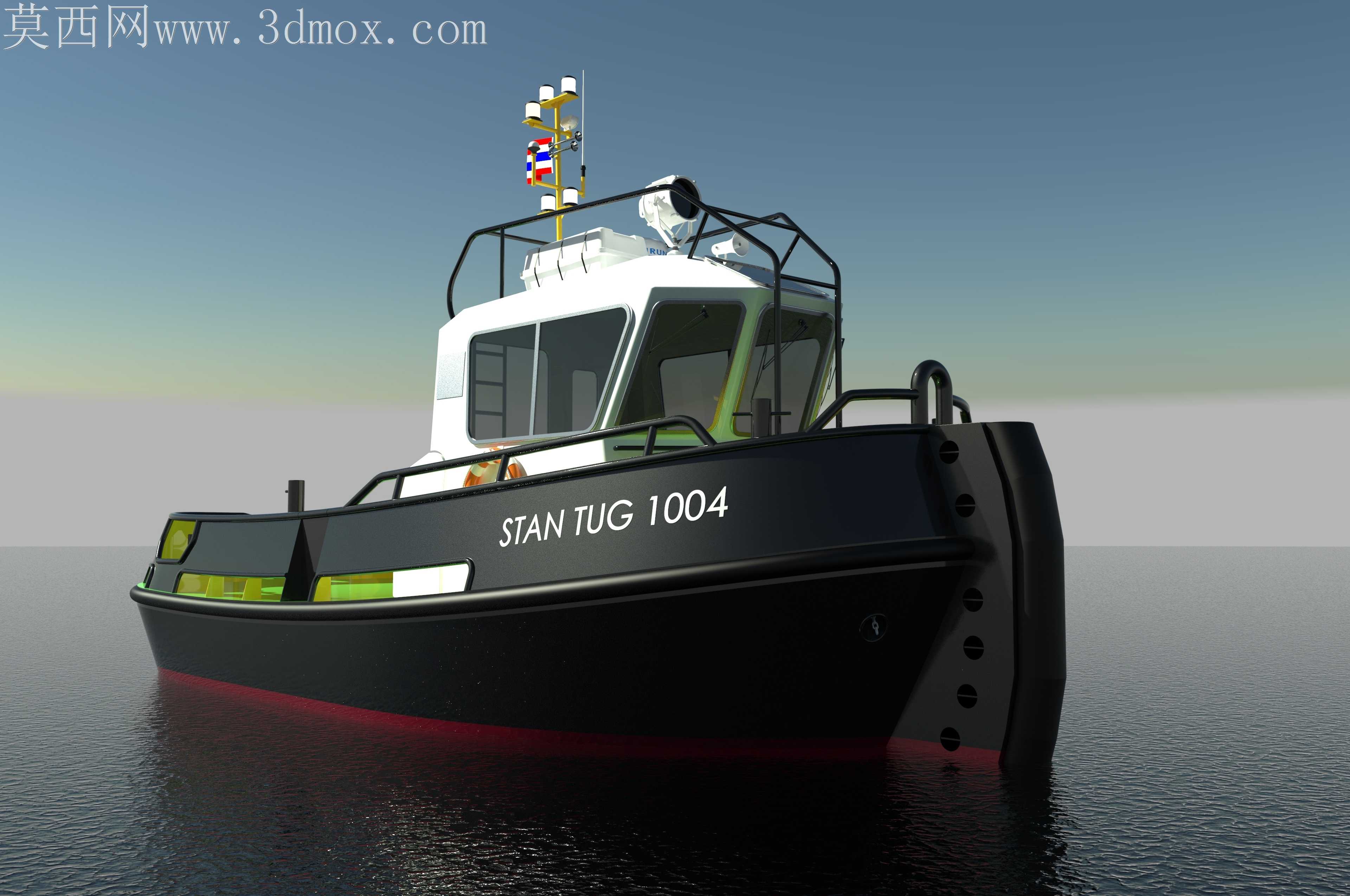

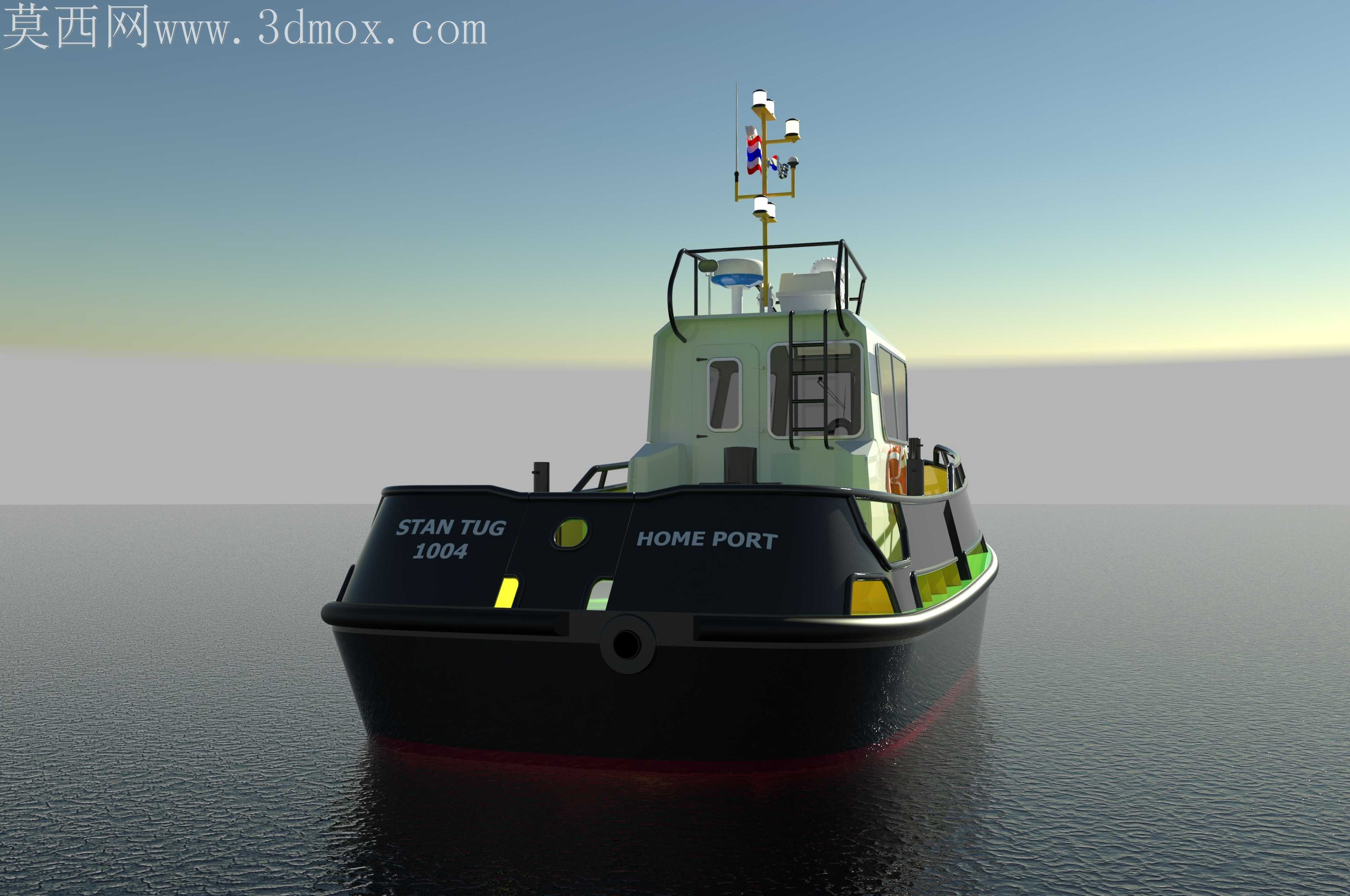

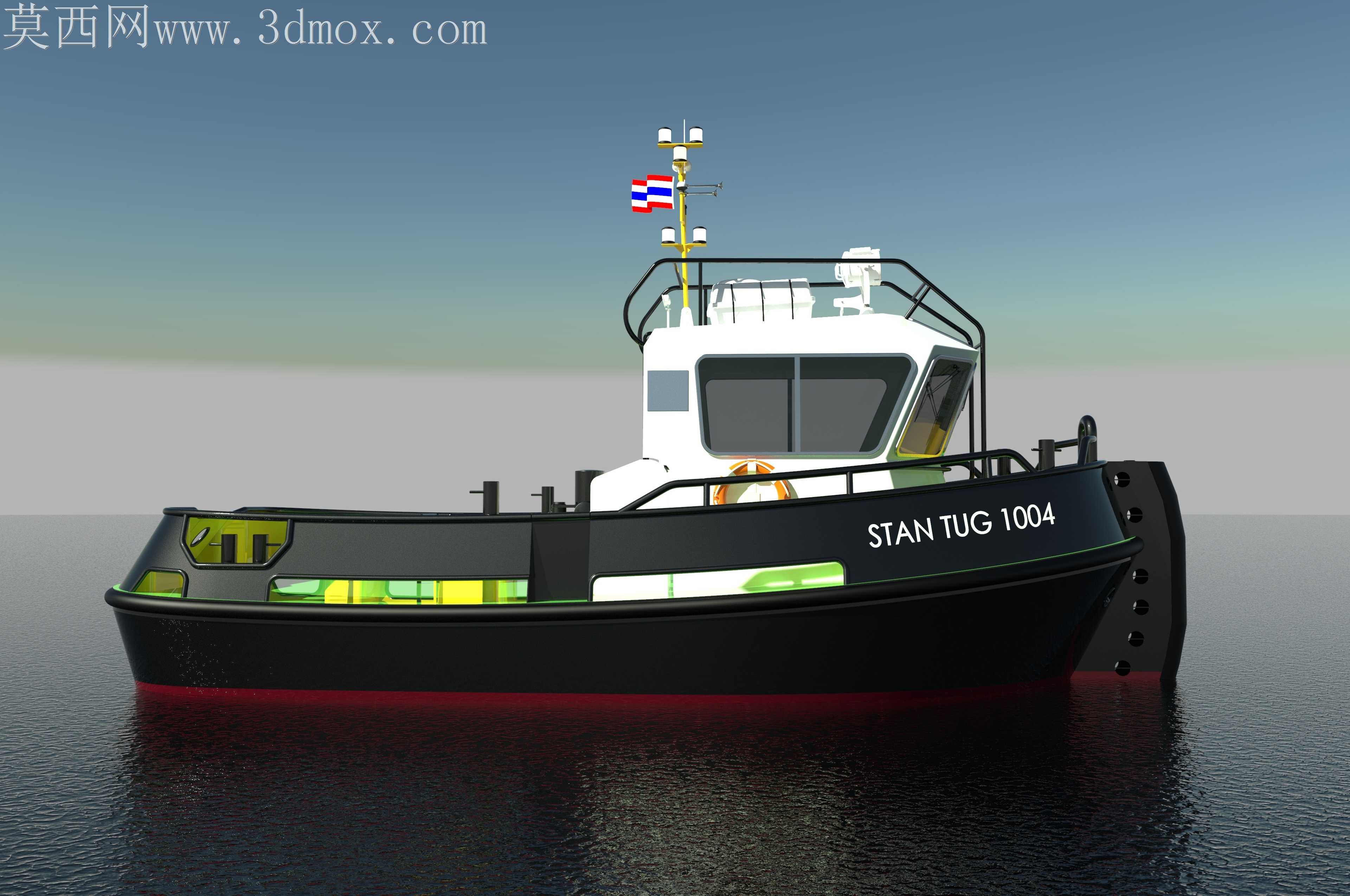

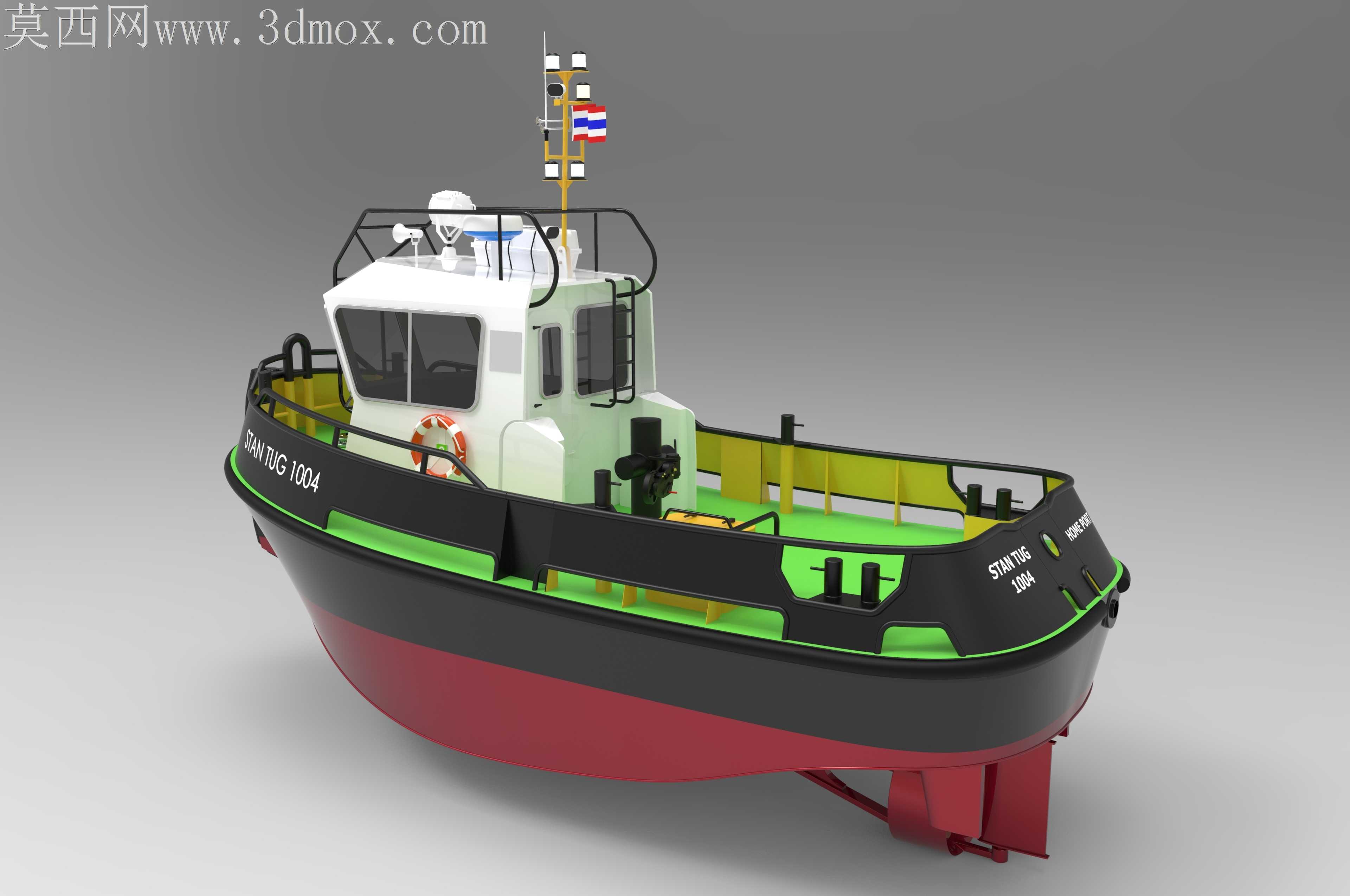

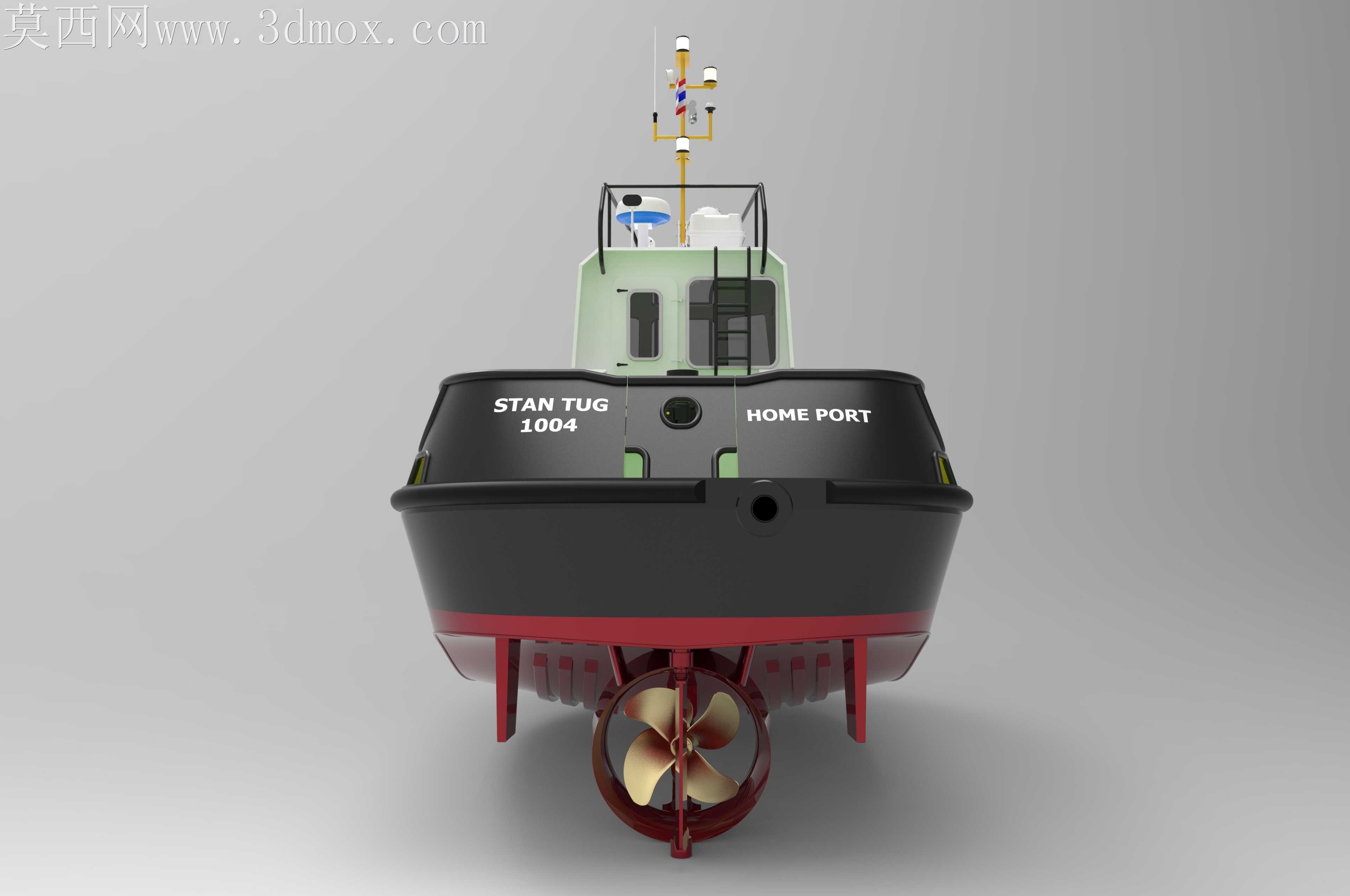

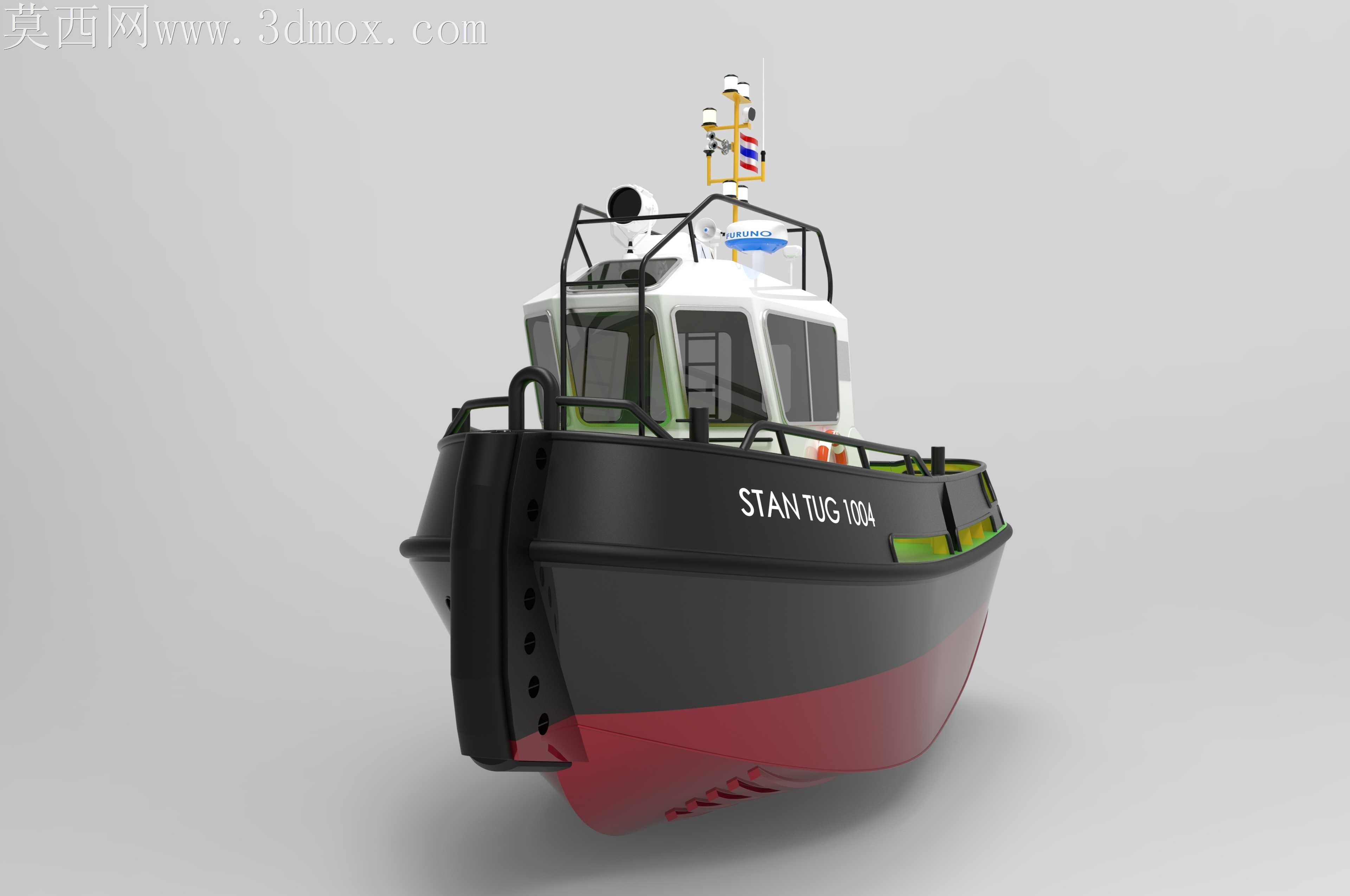

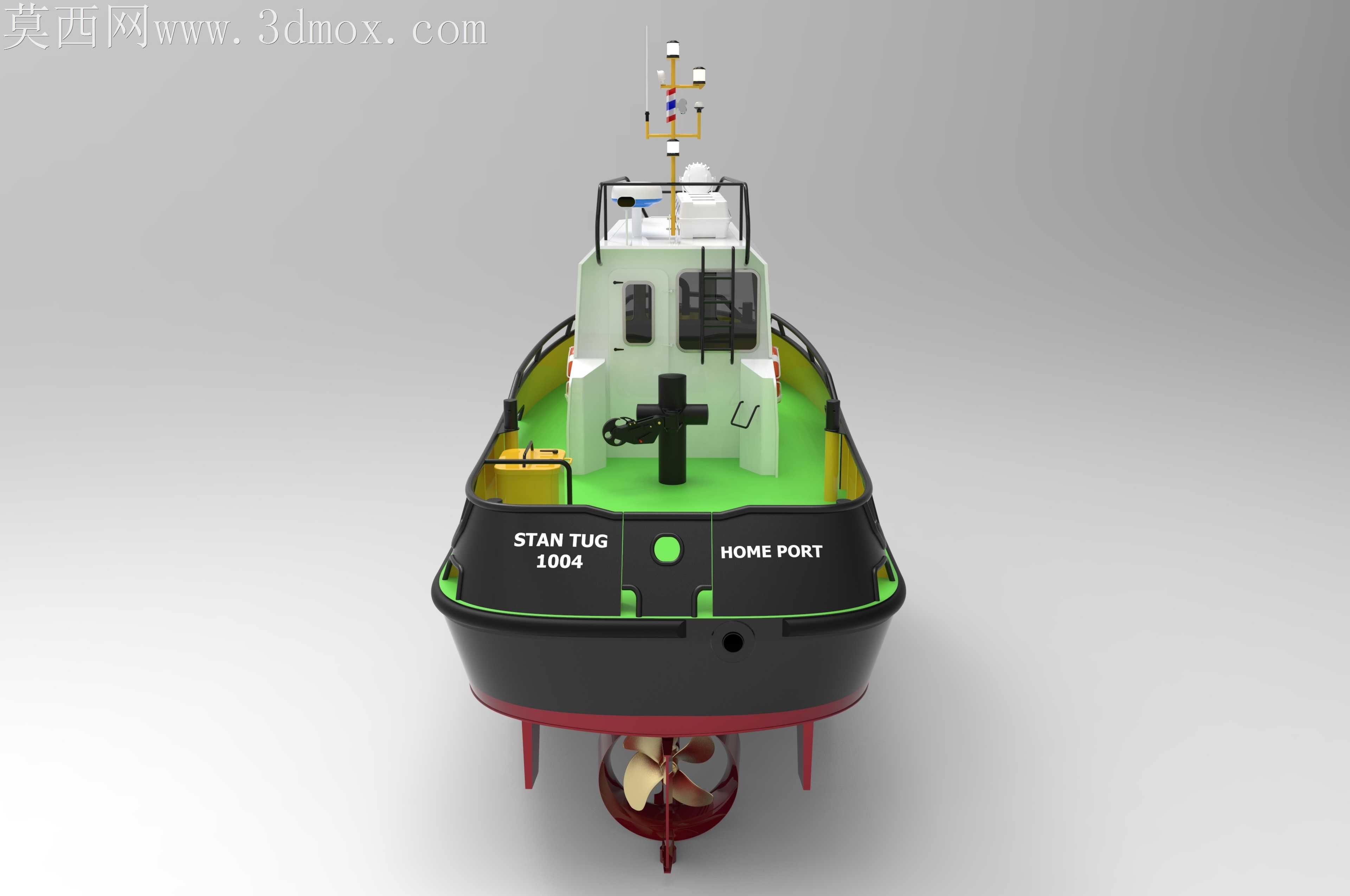

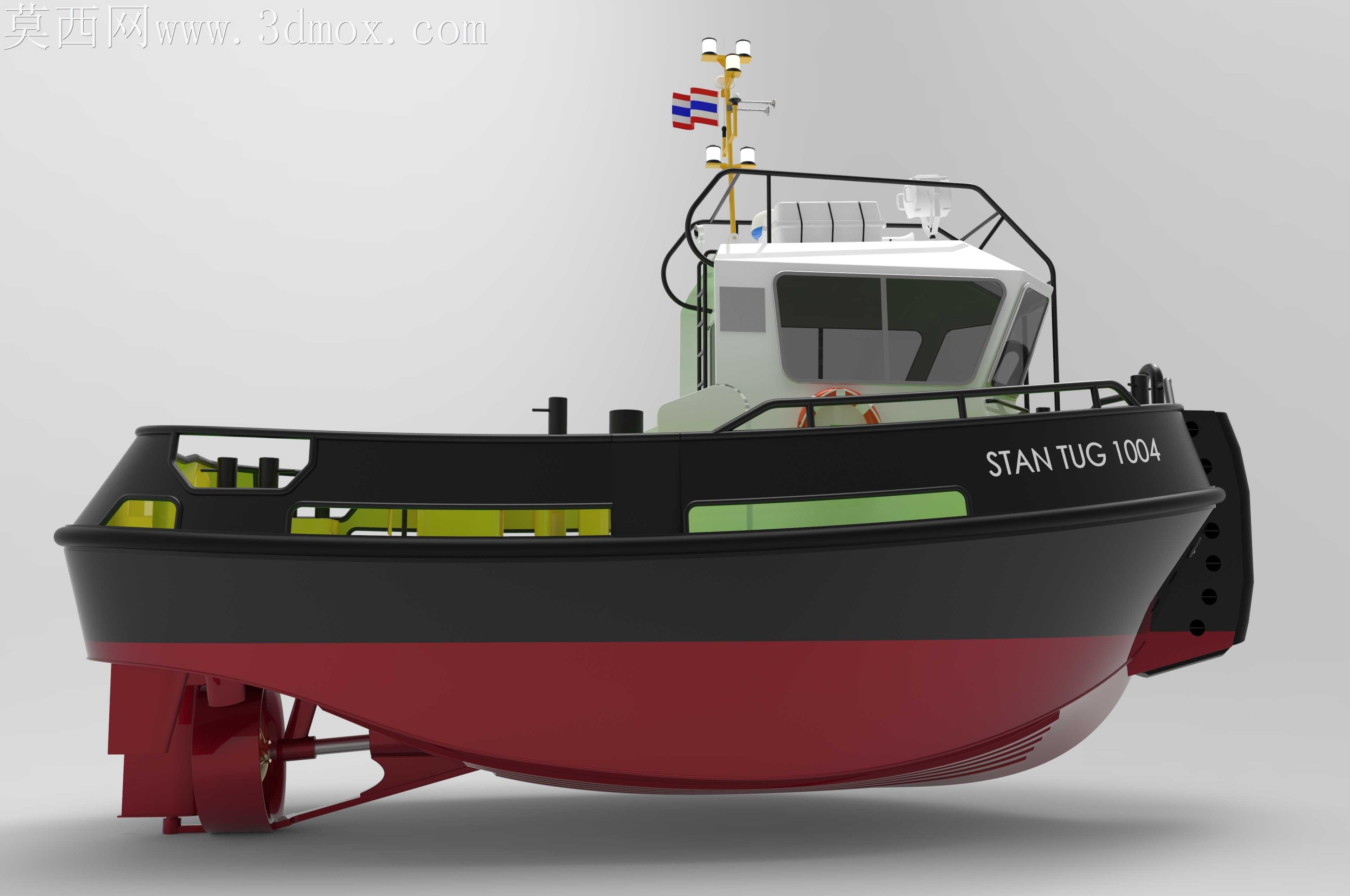

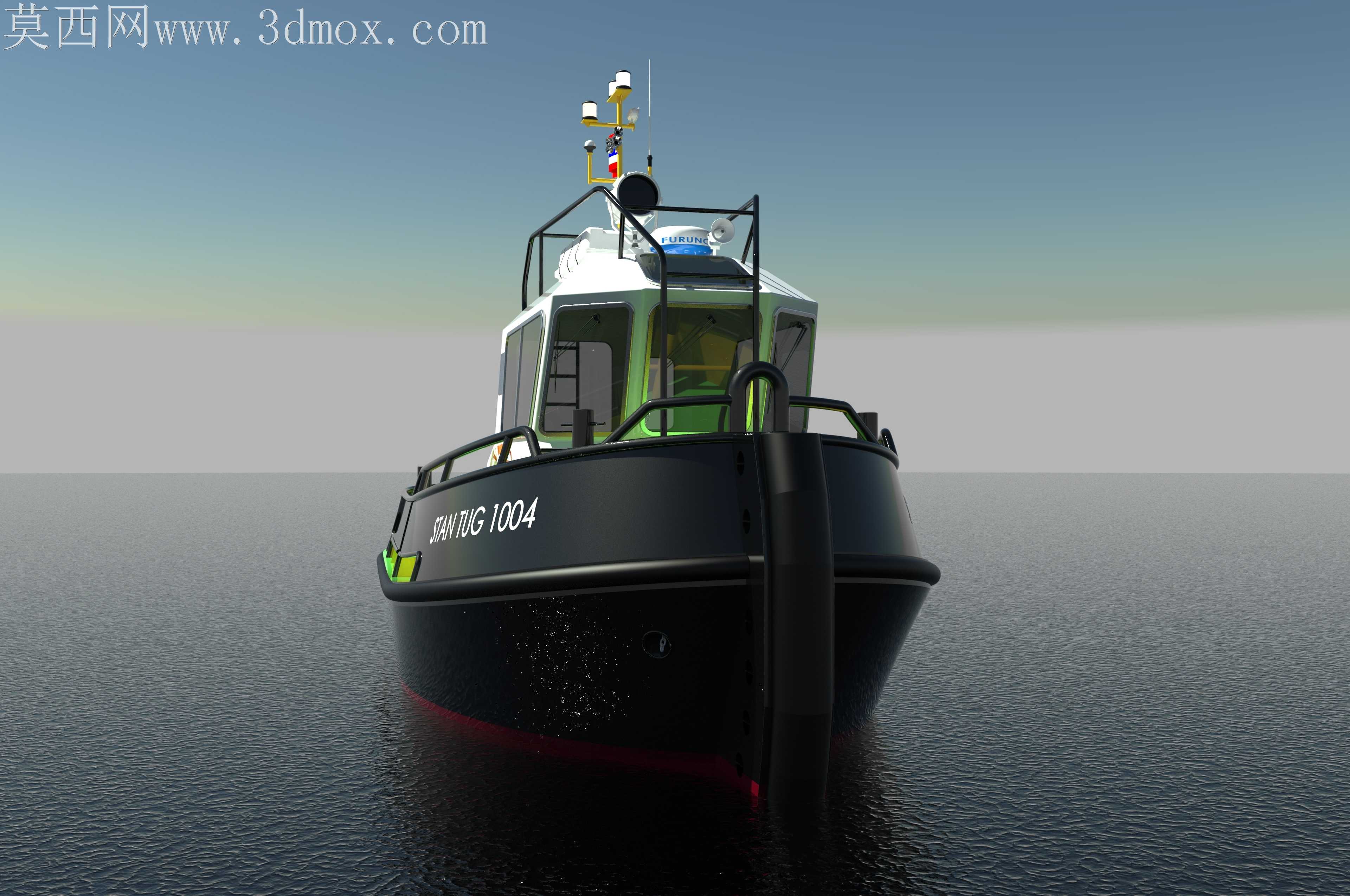

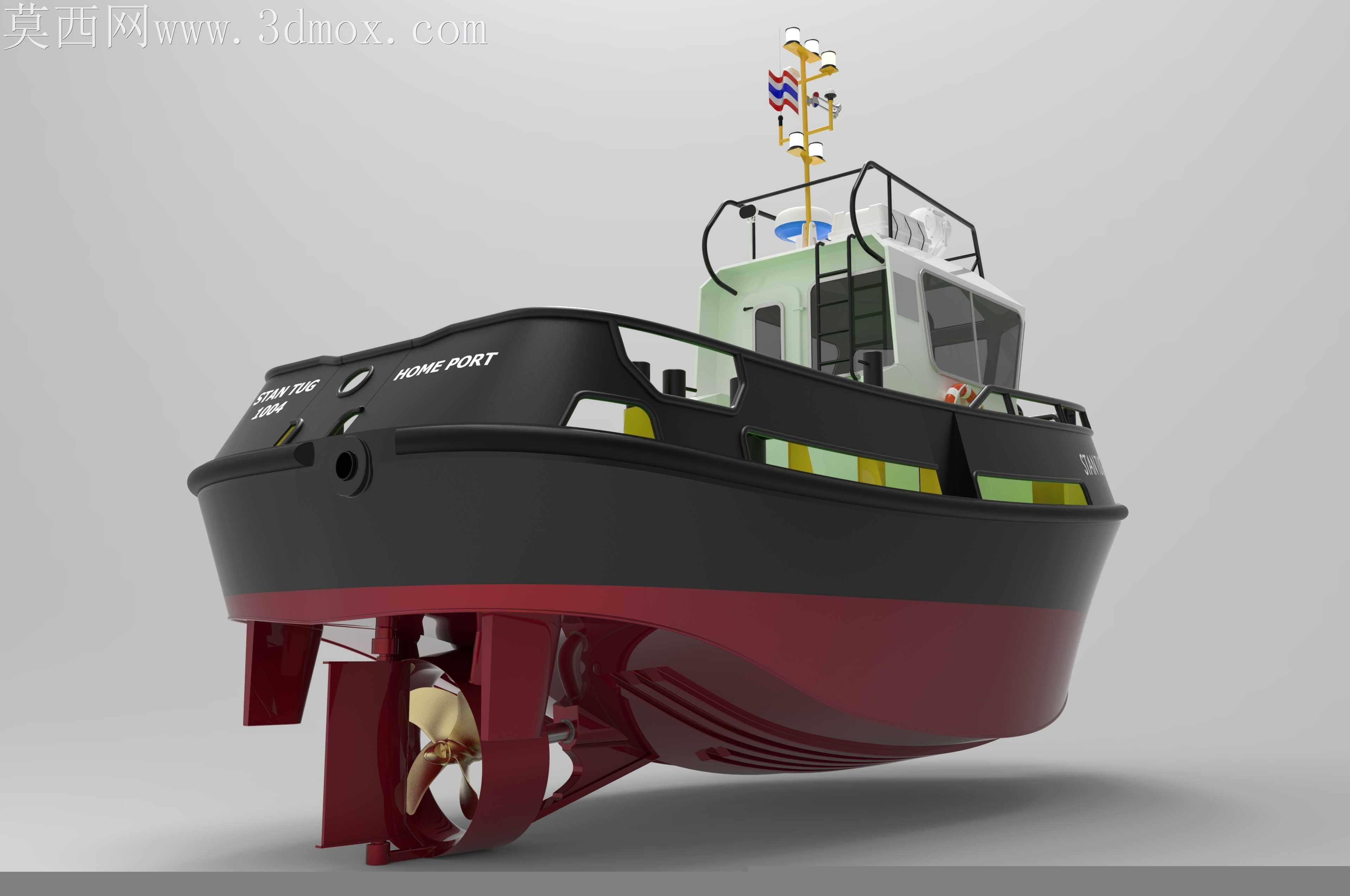

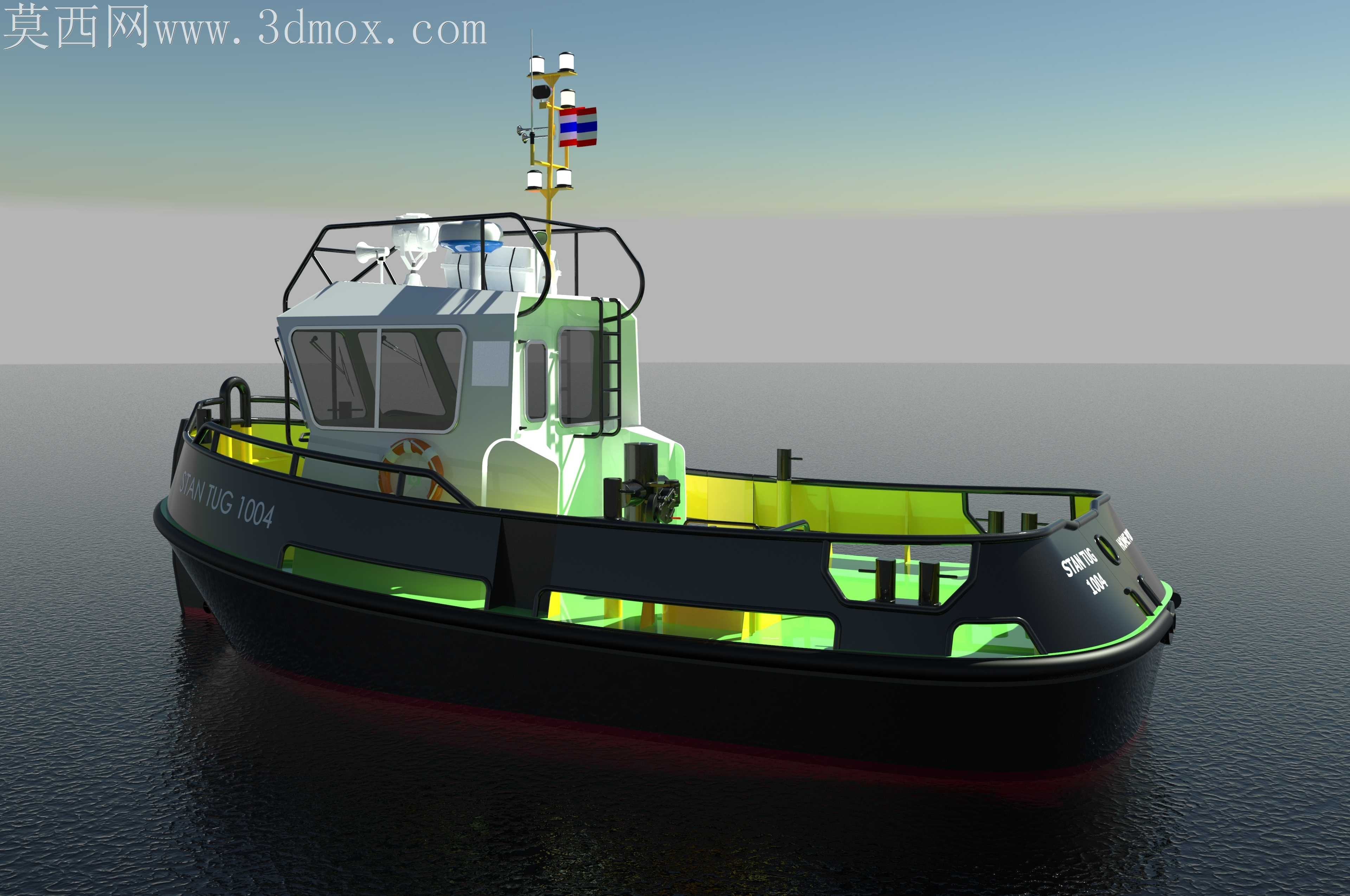

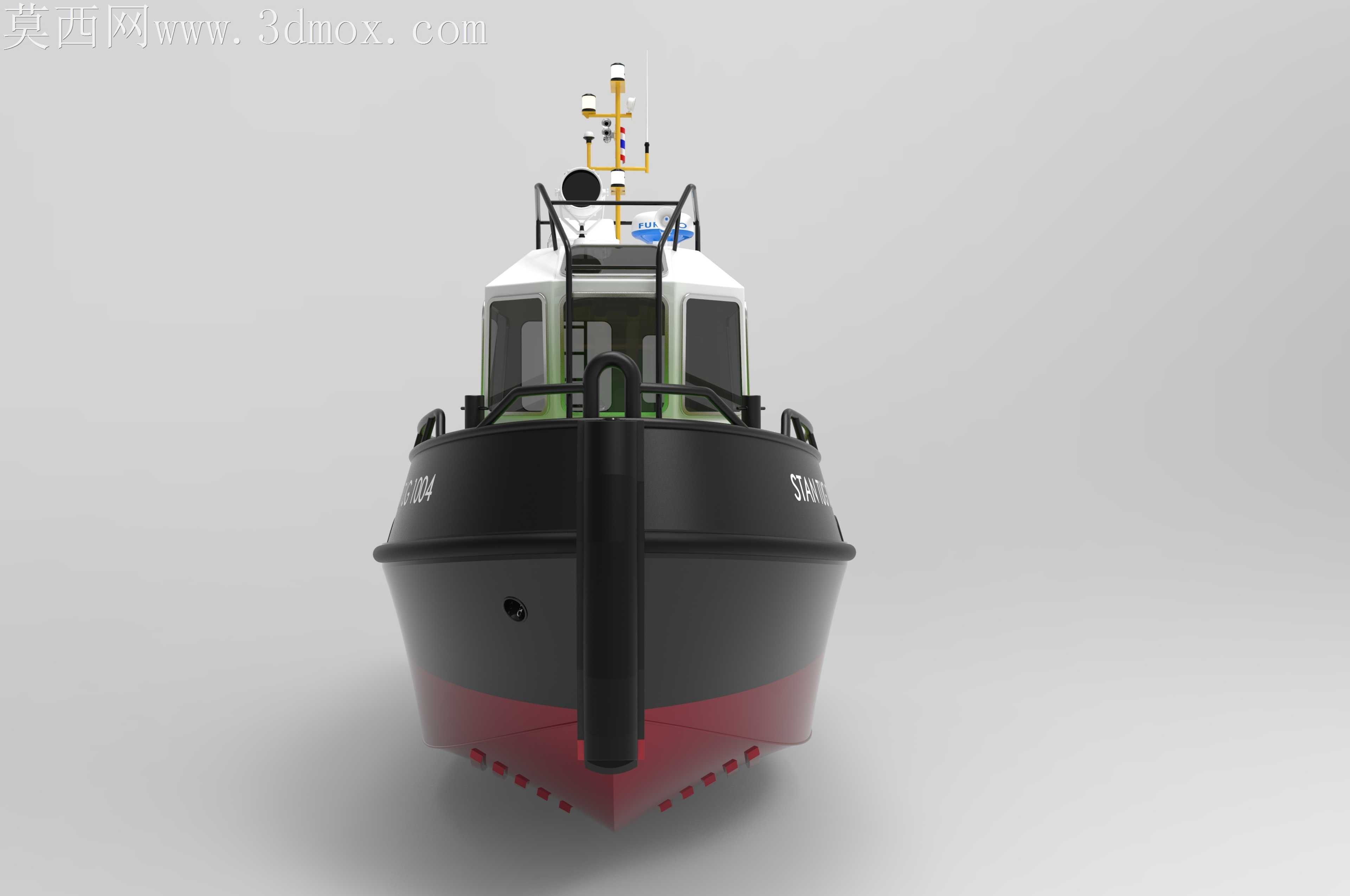

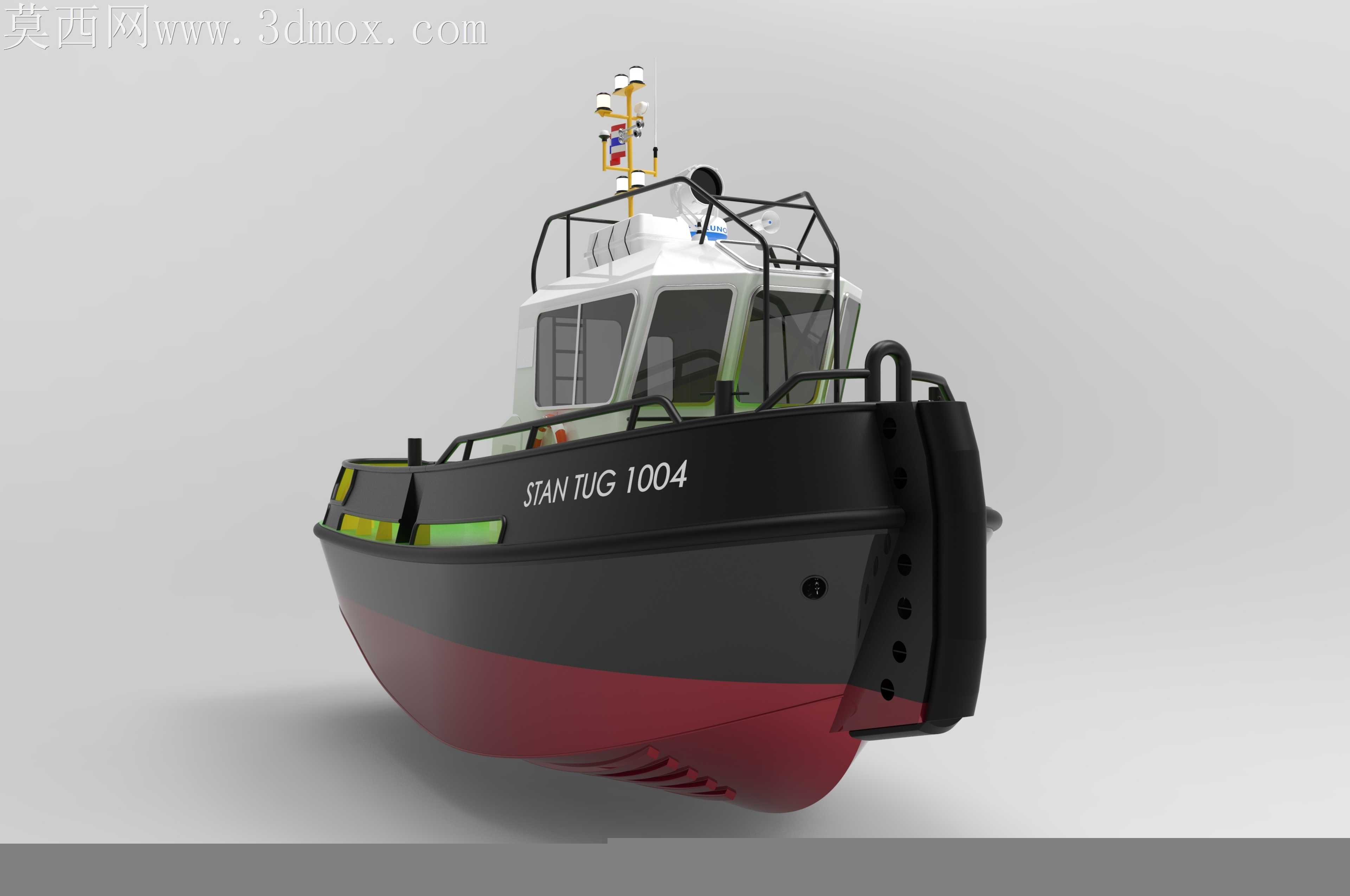

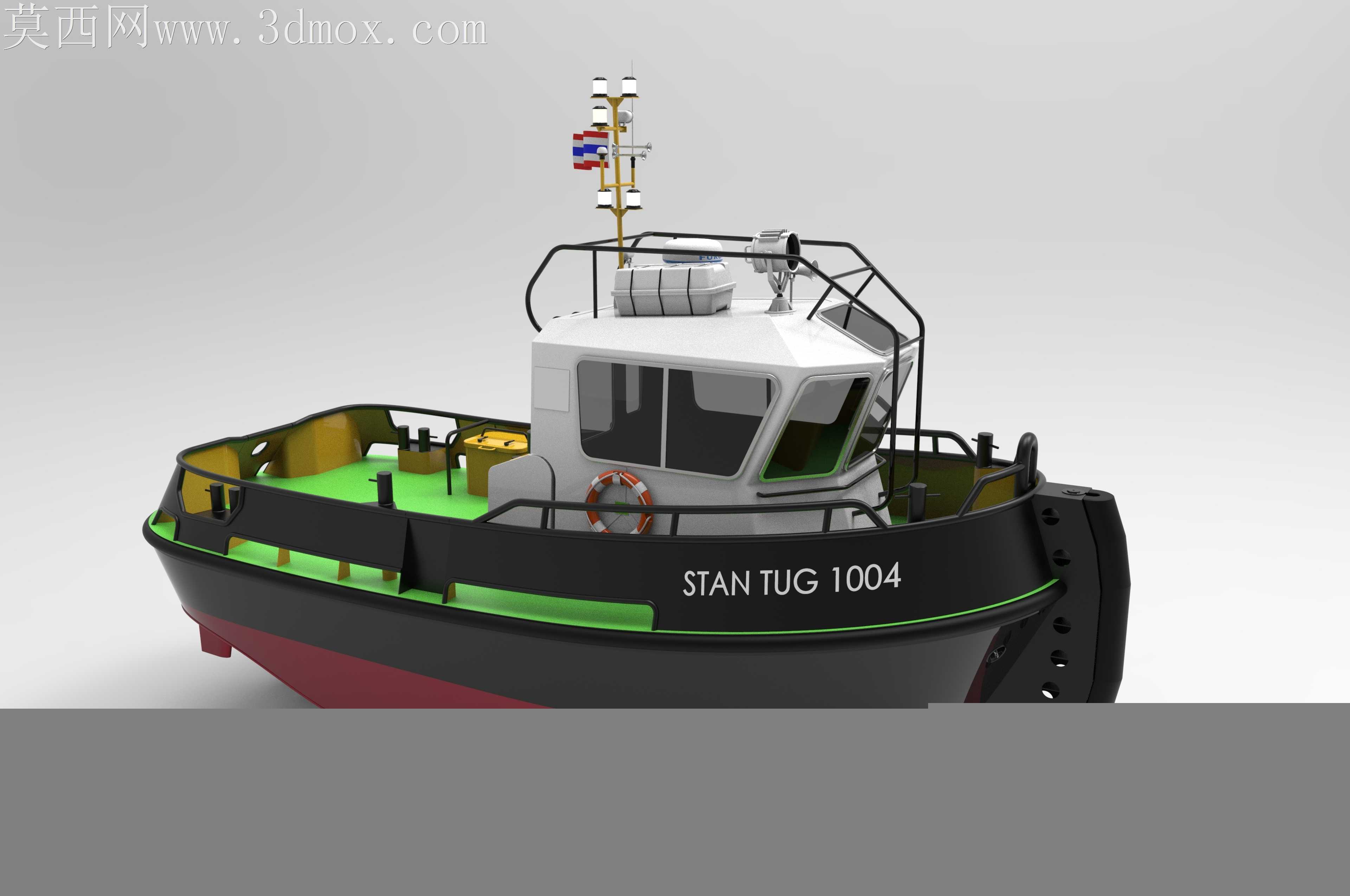

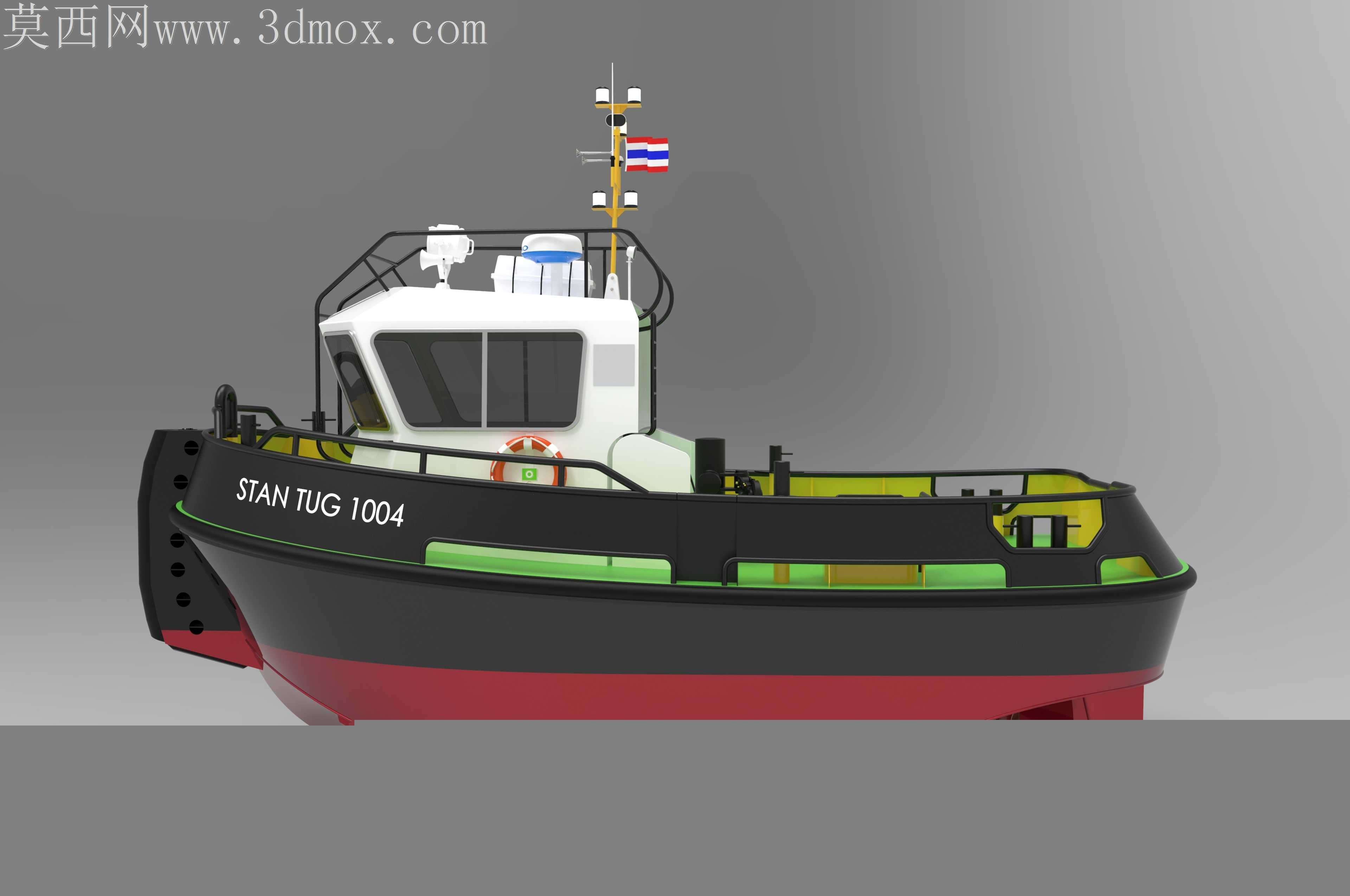

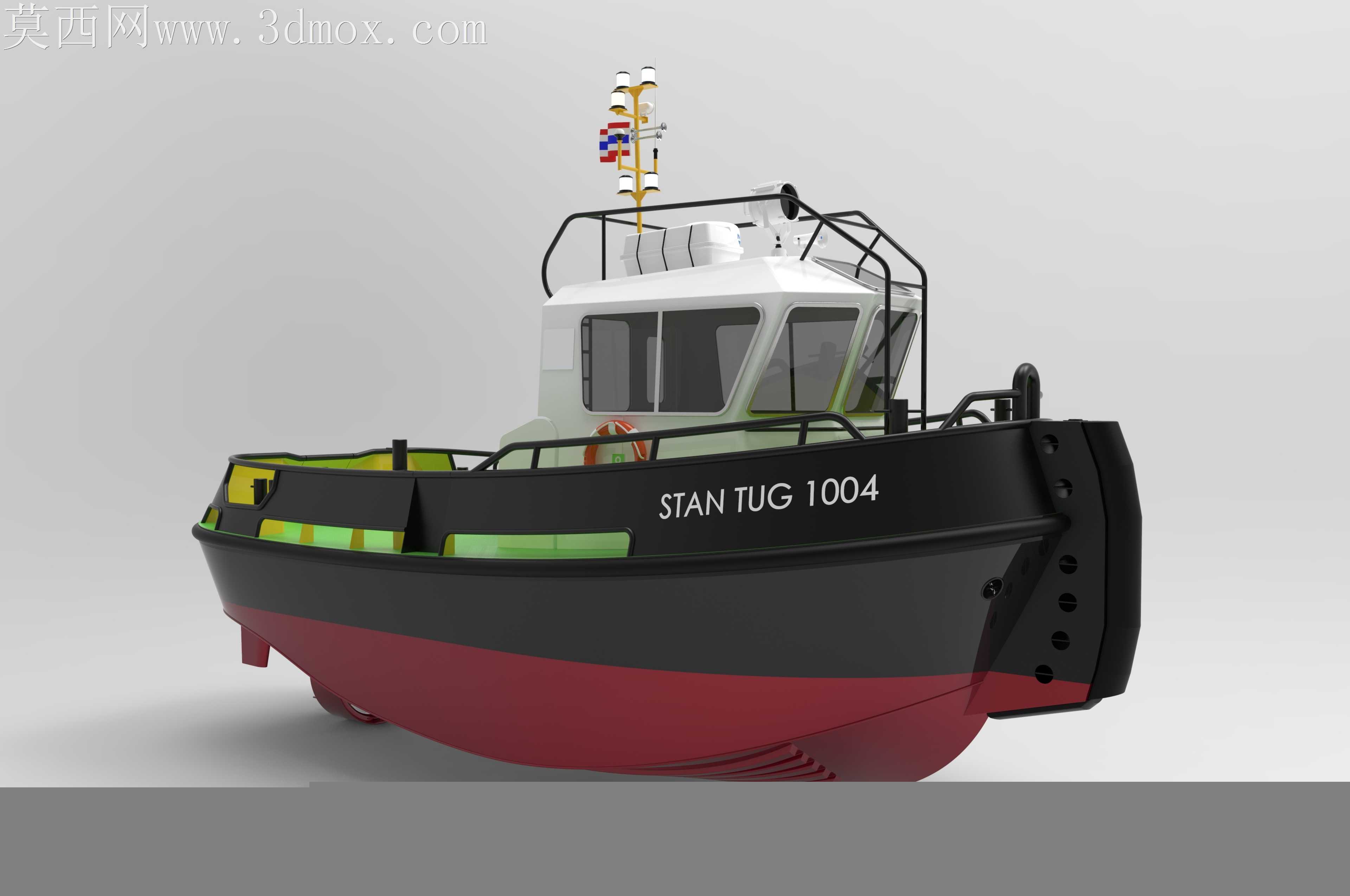

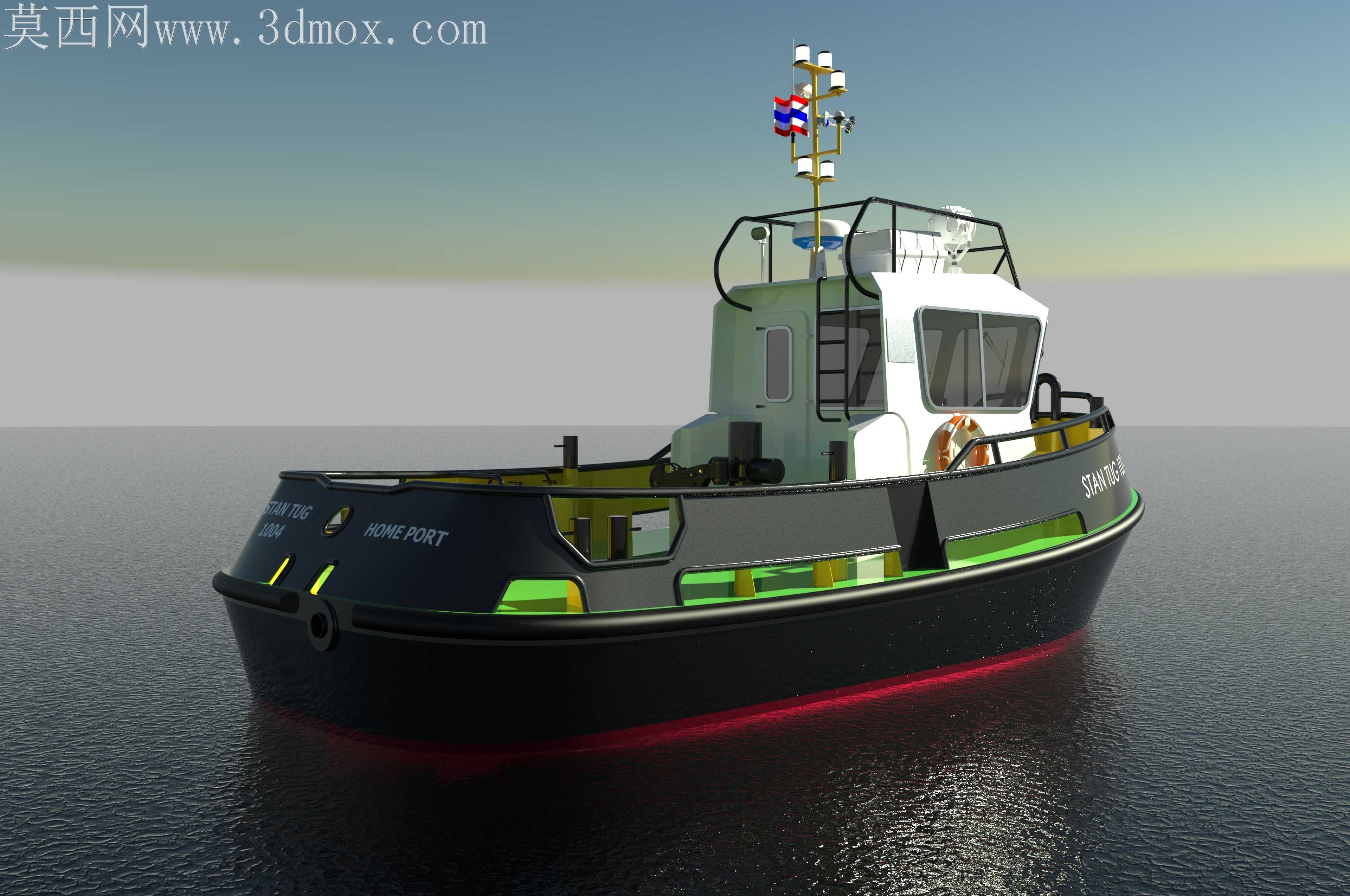

港作拖轮常年在近岸泊位、狭窄航道内执行顶推、拖带作业，船艏外板要频繁承受与大型货轮舷侧的挤压、剐蹭，常规曲面建模时很容易忽略外板加厚区域的过渡曲率，导致后续做碰撞仿真时应力集中点完全偏离实船工况。这款拖轮的船艏护舷区域做了分层曲率处理，黑色主船体外板从水线以上1.2米位置开始向外做15度倾角外飘，护舷安装位预留了22mm的沉台深度，刚好匹配橡胶护舷的安装公差，不会出现护舷突出外板过多增加航行阻力、或是凹陷过深导致碰撞时外板直接受力的问题。上层驾驶舱的窗框转角没有用常规的直角倒圆角处理，而是采用了双曲率连续曲面，既适配海上盐雾环境下的雨水导流，减少窗框接缝处的积水腐蚀隐患，也能让钢化玻璃安装时的密封胶条受力更均匀，不会在长期航行振动下出现胶条开裂漏水的问题。船底红色防污漆区域与黑色外板的交界线，没有做简单的水平直线分割，而是顺着船艏柱的弧度向后做了12厘米的抬升，刚好对应拖轮重载状态下的吃水线位置，避免航行时防污漆区域长期暴露在空气里加速老化，也能减少轻载时黑色外板长期浸泡在水里附着海生物。驾驶舱顶部的雷达架、信号旗杆的安装座都做了内嵌式的加强筋结构，从外观看不到突兀的焊接凸台，既保证了顶部设备在6级海况下的安装强度，也不会破坏上层建筑的曲面流线，减少航行时的风阻。船舷两侧的系缆桩安装位，在甲板下方对应做了十字形的加强肋，对应拖带作业时单桩12吨的最大拉力载荷，不会出现系缆时甲板变形的问题。舱室内部的主机安装基座做了3度的倾斜角，刚好匹配螺旋桨轴系的安装角度，省去了后续轴系校中时额外加调整垫片的工序，基座上的螺栓孔位都做了0.2mm的公差预留，既能保证主机安装时的定位精度，也不会因为加工误差导致螺栓无法穿入。船艉的螺旋桨导流罩与船体外板的衔接处做了G2连续曲面过渡，减少螺旋桨工作时的紊流产生，能提升3%左右的推进效率，导流罩的拆装缝做了隐藏式设计，从水线位置看不到明显的拼接缝隙，也能减少航行时的杂物卡滞风险。
