17.5kV独立式中压开关设备结构设计

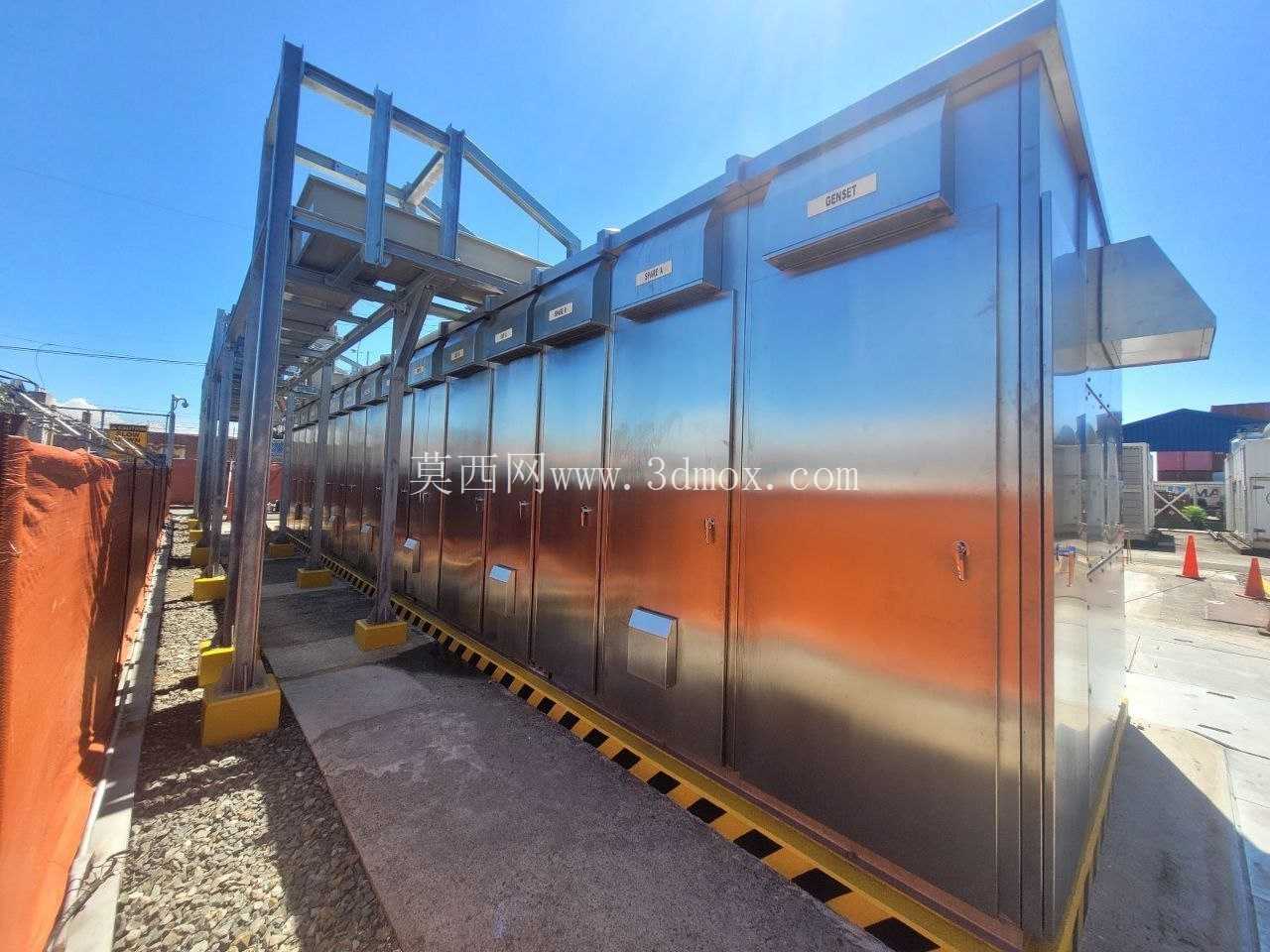

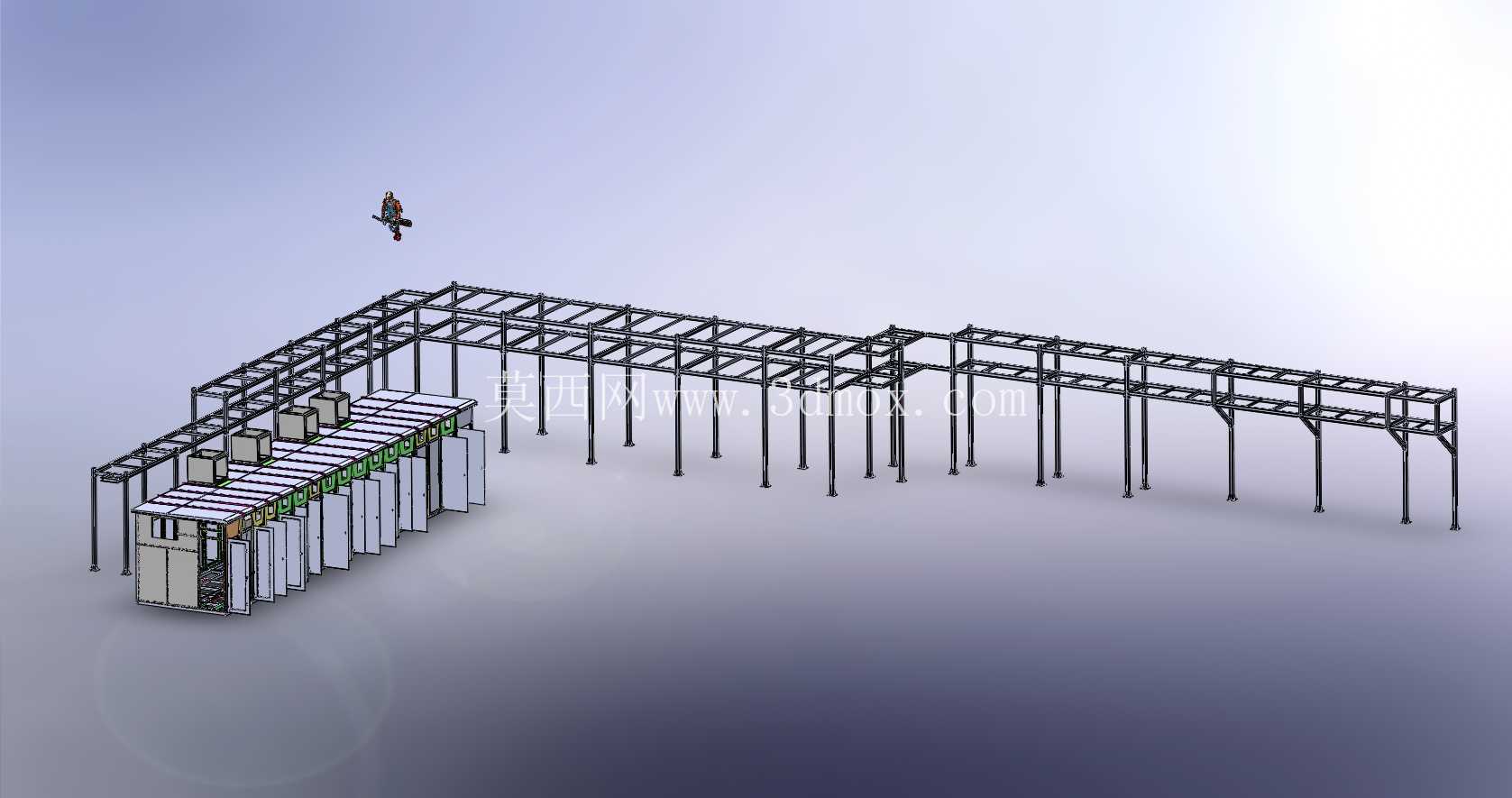

这套独立式中压开关设备主要面向主变电站升级改造场景，适配17.5kV电压等级的中压配电环节，承担电能分配、线路保护、故障隔离的核心功能，是变电站内连接主变压器与下游配电回路的关键配电单元。设备整体采用多柜并排拼接的结构形式，柜体框架采用标准型材拼接成型，外壳选用2mm与2.5mm厚度的不锈钢板材加工，满足Nema 4x防护等级要求，可在户外高湿、多粉尘、存在轻度腐蚀的环境下长期稳定运行，避免柜体锈蚀导致的防护失效问题。

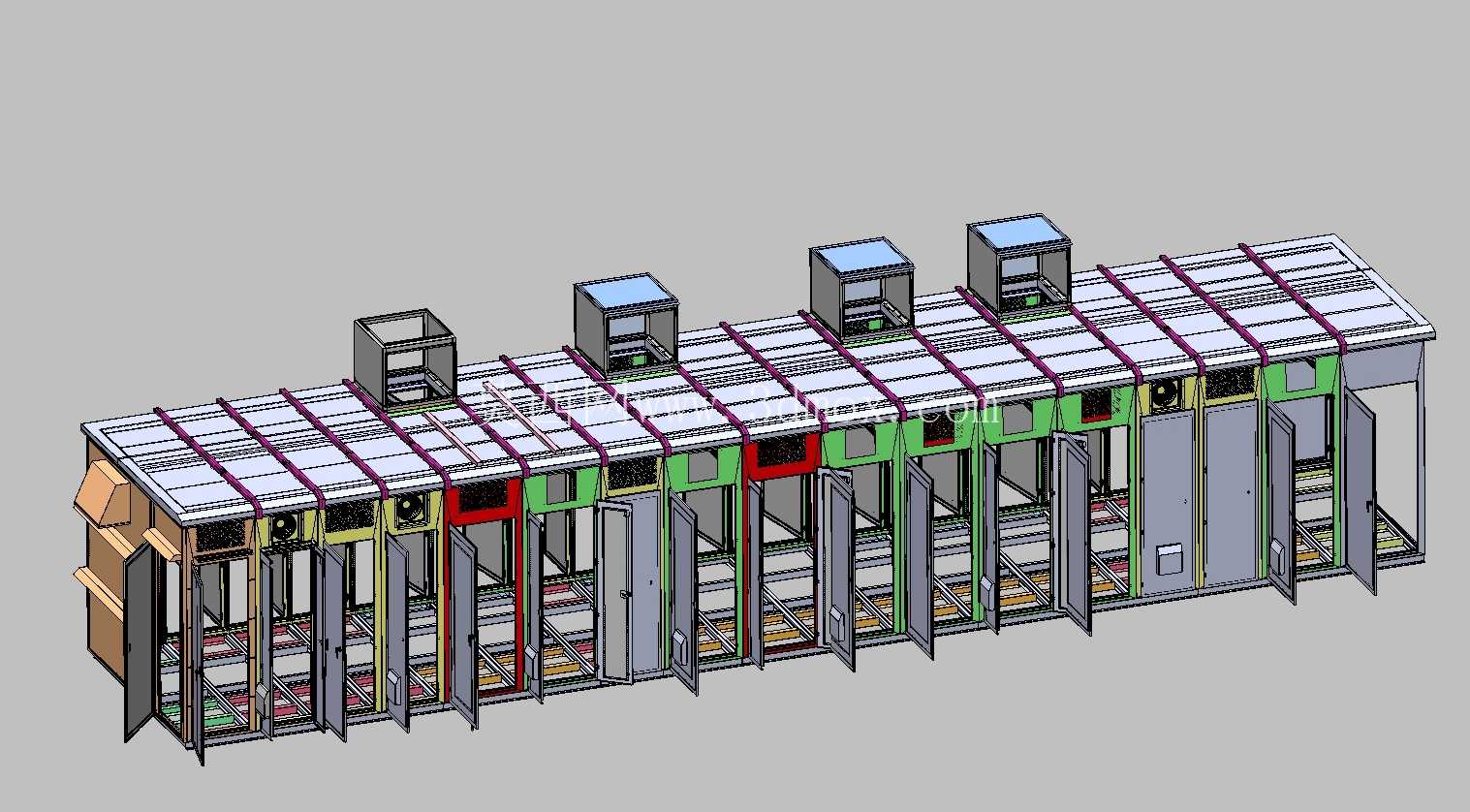

从结构设计逻辑来看，整组柜体采用模块化分区设计，每个独立柜单元分别设置断路器室、母线室、电缆室、低压控制室四个独立隔舱，隔舱之间采用金属隔板完全分隔，防止单舱故障时电弧或高温烟气蔓延至相邻舱室，提升设备运行的本质安全水平。柜体顶部预留了散热通风与泄压通道，对应每个高压舱室的顶部设置独立的泄压口，当舱室内发生内部故障电弧时，高压气体可通过顶部泄压通道定向排出，避免气流冲击柜体正面的操作区域，保障运维人员操作安全。柜体正面设置可开启的检修门，每个柜门对应独立舱室配置观察窗与机械联锁装置，只有当对应回路处于分闸接地状态时，检修门才可开启，从机械结构上杜绝误操作进入带电舱室的风险。

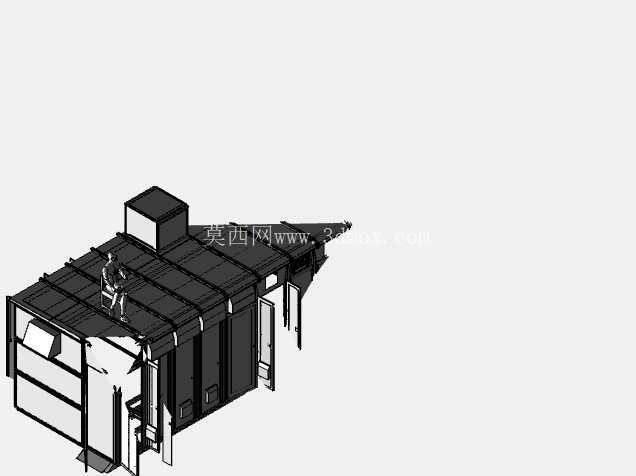

安装边界方面，整组设备采用底部落地安装形式，柜体底部预留电缆进出线开孔，可适配下进下出的电缆布线方式，单柜宽度按照标准中压柜模数设计，并排拼接时相邻柜体通过侧板螺栓刚性连接，保证整组柜体的结构刚度，可承受短路电流产生的电动力冲击而不发生结构变形。柜体侧面预留扩展接口，后续可根据配电回路扩容需求直接拼接同规格柜体，无需对原有柜体结构进行大规模改动。柜体顶部的通风装置采用防水结构设计，通风口设置防尘防虫滤网，在保证散热效率的同时避免外部杂物进入柜体内部，所有外露的金属构件均做钝化处理，配合不锈钢板材本身的抗腐蚀性能，可在沿海、工业污染区域等恶劣环境下满足长期使用要求。

在细节结构处理上，柜内的安装梁采用模数化开孔设计，断路器、隔离开关、接地开关、互感器等核心元件可直接通过螺栓固定在安装梁上，无需现场二次打孔，提升装配与后期元件更换的效率。柜门与柜体框架之间采用连续发泡密封胶条，关门后胶条压缩量均匀，保证柜体整体的密封性能，满足Nema 4x等级对应的防水防尘要求。柜内的接地回路采用全导通设计，所有金属门板、安装板、框架构件均通过专用接地端子与主接地排可靠连接，接地回路的导电连续性满足高压设备的接地安全要求，避免故障时柜体外壳出现危险接触电压。设备的操作面板设置在柜体正面中部高度位置，适配运维人员站立操作的人机工程要求，操作机构的机械传动路径做了简化设计，减少传动环节的卡滞风险，保证分合闸操作的可靠性。
