户外防水电气接线盒结构设计方案

在民用建筑配电、工业现场布线、户外设备供电回路搭建的场景里，这类密封式接线盒是出镜率极高的基础电气辅件，核心作用是给线缆驳接、线路分支的位置提供可靠的物理防护，避免裸露的电气连接点直接暴露在环境中，受粉尘、水汽、外力触碰带来的短路、漏电、接触不良等故障。很多现场布线的工程师都有过类似经验：如果驳接点直接用绝缘胶带缠绕，短时间内可能没问题，但在潮湿的户外工况、多粉尘的车间环境里，胶带老化速度极快，一旦水汽渗入就会触发线路跳闸，甚至引发打火风险，而这类硬质密封接线盒的存在，就是给这些脆弱的连接点加了一层坚固的物理屏障。

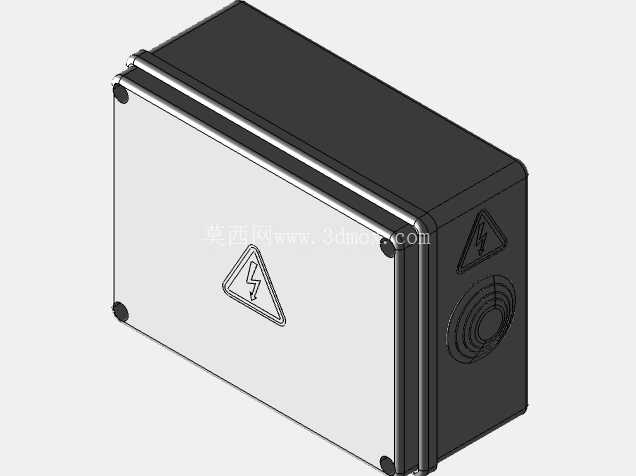

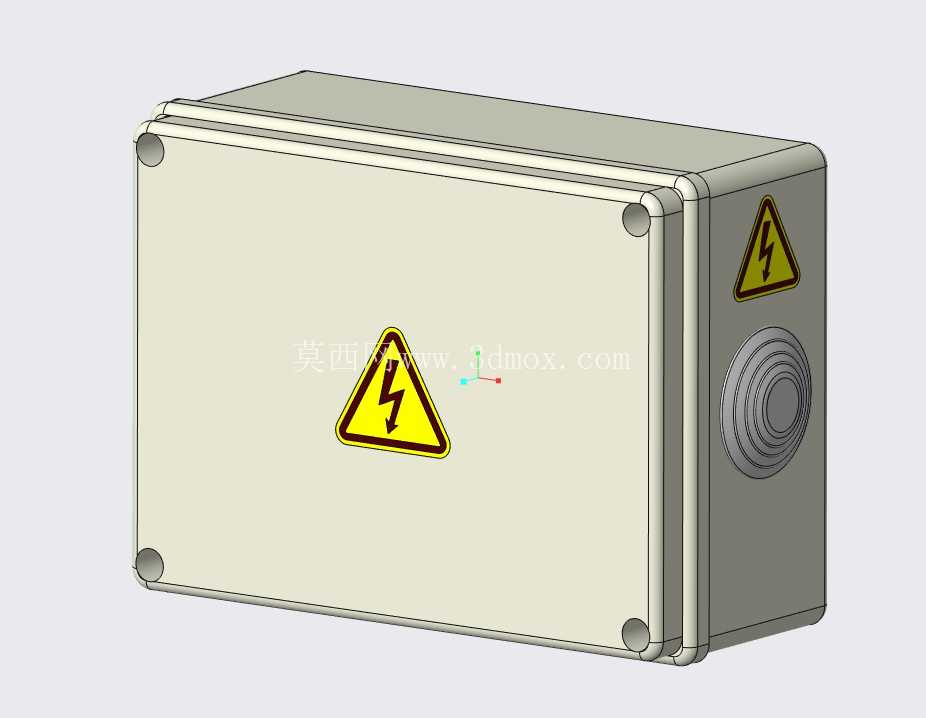

从结构设计思路来看，这款接线盒采用上下扣合的分体式壳体结构，盒盖与盒体的配合面预留了密封胶条的安装槽，装配时通过四角的固定螺丝实现均匀压紧，能保证配合面的密封连续性，避免出现局部压紧力不足导致的密封失效问题。壳体侧面预留的线缆穿装孔采用了阶梯式的防水接头适配结构，现场布线时可以根据穿入线缆的外径选择对应规格的电缆防水接头，既能够固定线缆避免拉扯导致的接点松脱，也能封堵线缆与壳体之间的间隙，阻挡水汽、粉尘从穿线位置进入盒体内部。盒体正面和侧面印制的高压警示标识，是按照电气安全规范要求设置的，能够提醒运维人员盒内存在带电接点，开盖操作前必须确认回路断电，避免误操作带来的触电风险。

从实际安装边界来看，这款接线盒的壳体采用圆角过渡设计，没有尖锐的外凸棱角，既可以避免安装过程中划伤施工人员，也能减少壳体应力集中的位置，提升壳体的抗冲击性能。盒体四角的固定孔位采用内嵌式设计，固定螺丝安装后不会突出盒盖表面，既能够让盒体外观更整洁，也能避免螺丝长期暴露在环境中出现锈蚀，后续维护开盖时不会因为螺丝锈死无法拆卸。盒体内部预留了足够的接线空间，既可以容纳普通的导线铰接点、压接端子，也可以根据需求加装小型的接线端子排，实现多回路的分线转接，不需要额外定制更大尺寸的箱体，适配大部分低压配电、设备控制回路的驳接需求。

在实际选型应用中，这类接线盒可以适配墙面明装、设备侧壁固定、户外支架安装等多种安装方式，壳体本身的绝缘材质不需要额外做接地处理，相比金属材质的接线盒安装流程更简便，也不会出现壳体锈蚀污染安装面的问题。在室内装修的回路分支位置，它可以隐藏在吊顶、墙体空腔内，避免驳接点直接接触建筑材料；在户外景观照明、户外设备的供电线路上，它的密封性能可以抵御日常雨淋、扬尘的侵蚀，保证线路连接点长期稳定工作；在工业车间的设备改造布线中，它可以固定在设备机架上，给临时增加的传感器、控制元件的线路驳接提供防护，避免车间内的切削液、粉尘进入接点位置引发故障。

设计这类接线盒的三维模型时，需要重点关注几个配合尺寸的公差控制：首先是盒盖与盒体的配合止口尺寸，公差过大会导致密封胶条压缩量不足，影响密封性能，公差过小则会出现装配困难，甚至低温环境下壳体轻微收缩就无法扣合；其次是四角固定孔的位置度，必须保证盒盖与盒体的孔位完全对正，否则装配时会出现螺丝无法拧入，或者强行拧入后盒体翘曲的问题；另外侧面穿线孔的中心高度需要与盒内的安装空间匹配，保证线缆穿入后不会与盒盖发生干涉，预留足够的弯曲半径，避免线缆根部被壳体硬棱割破绝缘层。很多新手建模时容易忽略密封胶条的安装槽尺寸，直接做成平面配合，实际生产出来的产品根本无法达到防水要求，这点在结构设计时必须提前预留胶条的压缩空间，按照胶条截面直径的70%左右设置槽深，才能保证密封压力均匀分布在整个配合面上。
