宽压输入可调直流降压稳压模块

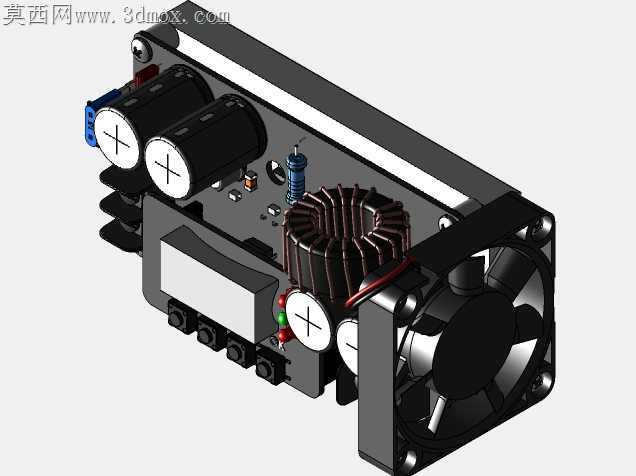

小功率DC-DC降压模块常年被散热不足、接线端虚接、电位器误碰偏移的问题困扰，这款宽压可调稳压模块的结构设计，刚好把这些现场暴露的痛点逐一做了针对性优化。板载电解电容全部采用卧式贴板固定，引脚穿板后做弯折焊处理，避免设备运输震动时电容引脚受剪切力断裂，电容本体与PCB板之间预留0.8mm间隙，既不会因为贴板过紧阻碍焊盘散热，也不会因为间隙过大在灌封或涂覆三防漆时积存多余胶液。功率电感采用扁平线绕制结构，磁芯与散热片之间垫有0.3mm厚的高导热硅胶垫，不用额外打胶固定，靠散热片的装配压力就能把电感牢牢压在PCB上，长期满负载运行时电感的热量能直接传导到侧置的轴流风扇风道里，不会出现磁芯过热饱和导致的输出电压跳变。输出调节电位器特意做了下沉式安装，旋钮顶面比模块外壳边缘低1.2mm，日常接线、挪动模块时不会误碰到旋钮导致设定电压偏移，电位器的固定螺母做了双螺母防松处理，设备在震动工况下长期运行也不会出现参数漂移。接线端子选用带锁扣的栅栏式端子，每个接线位的压线片都做了防滑齿纹，多股软线接入后即使受到15N的拉拽力也不会松脱，端子旁的PCB板上丝印了清晰的正负极标识，不用额外翻查手册就能快速完成接线。侧置散热风扇采用螺丝直接固定在铝制散热鳍片上，风扇供电直接从板载取电，不用额外外接供电线，风道顺着功率器件的排布方向设计，冷风从风扇端进入后依次扫过整流管、电感、电容，从接线端一侧排出，不会在板卡区域形成涡流积热。板载的状态指示灯做了漫散射灯套，即使在强光环境下也能清晰分辨恒压、恒流的工作状态，不会因为光线反光看不清设备运行状态。整个模块的装配公差控制在0.1mm以内，所有器件的高度都做了统一管控，最高器件不超过风扇顶面，安装时可以直接贴装在设备内壁，不用额外预留避让空间，适配各类需要宽压转换的直流供电场景。
