伯恩斯RLB系列直插电感结构设计

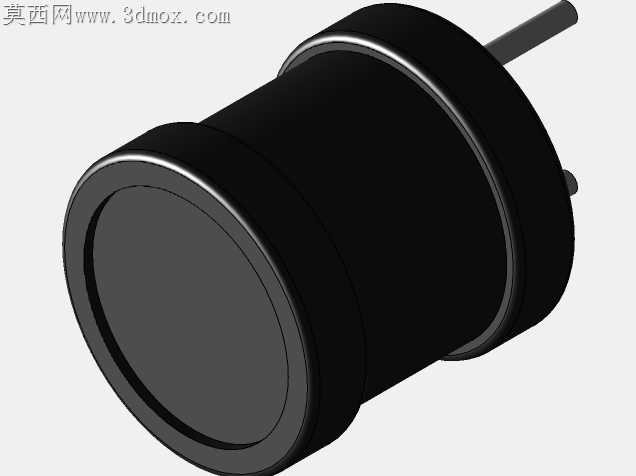

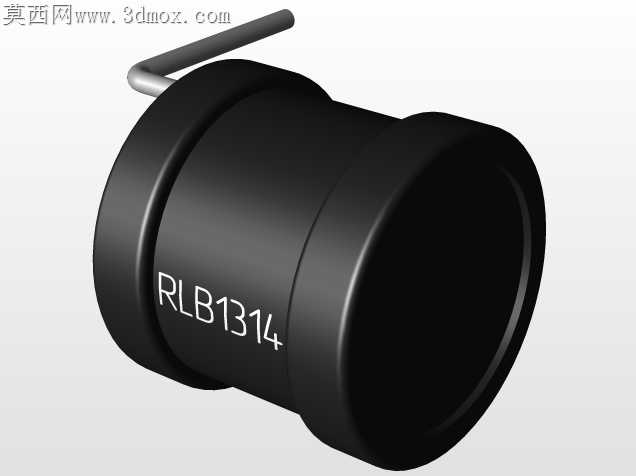

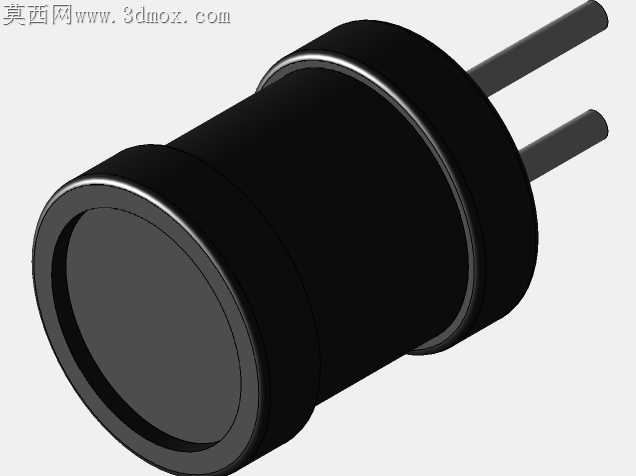

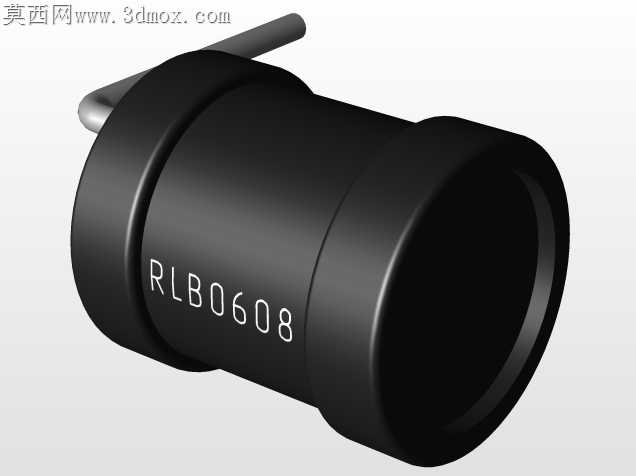

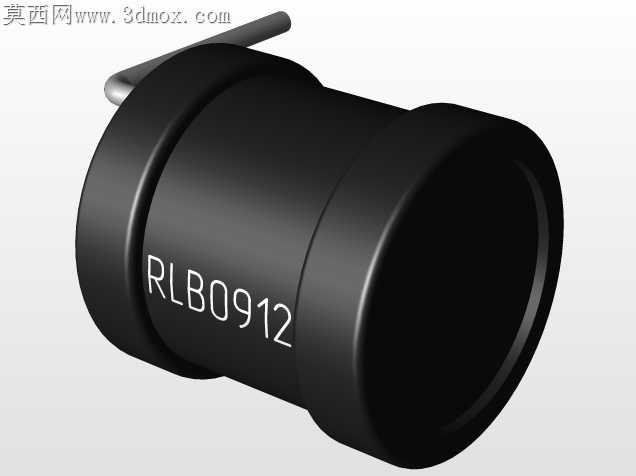

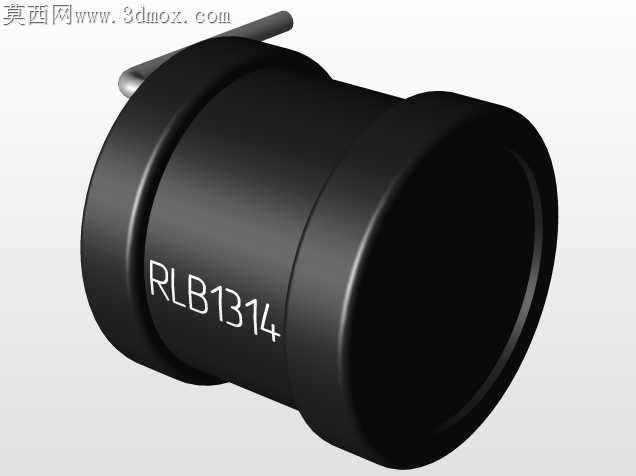

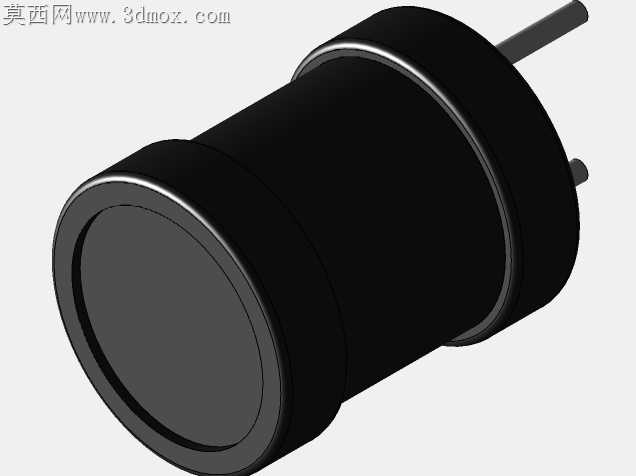

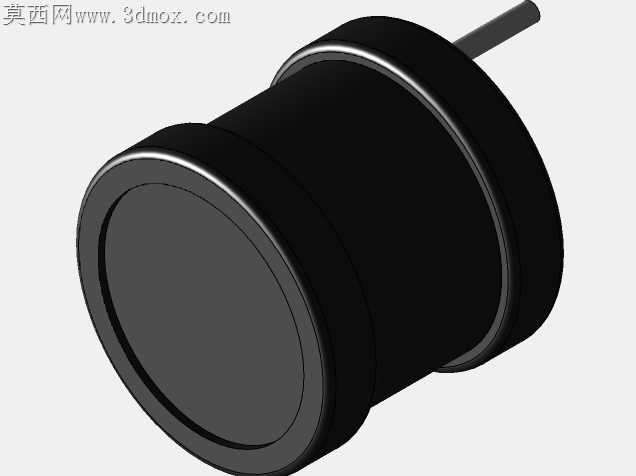

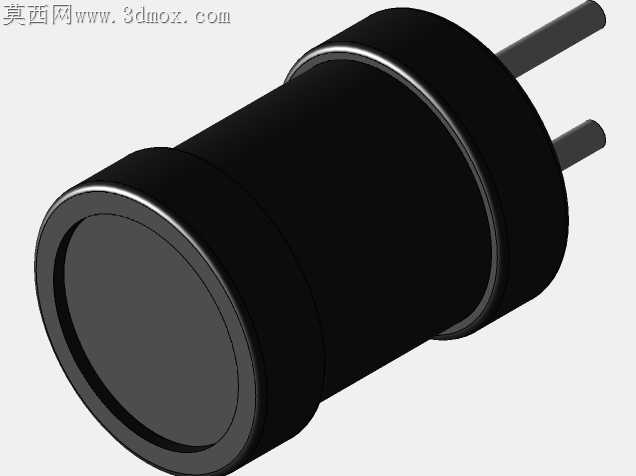

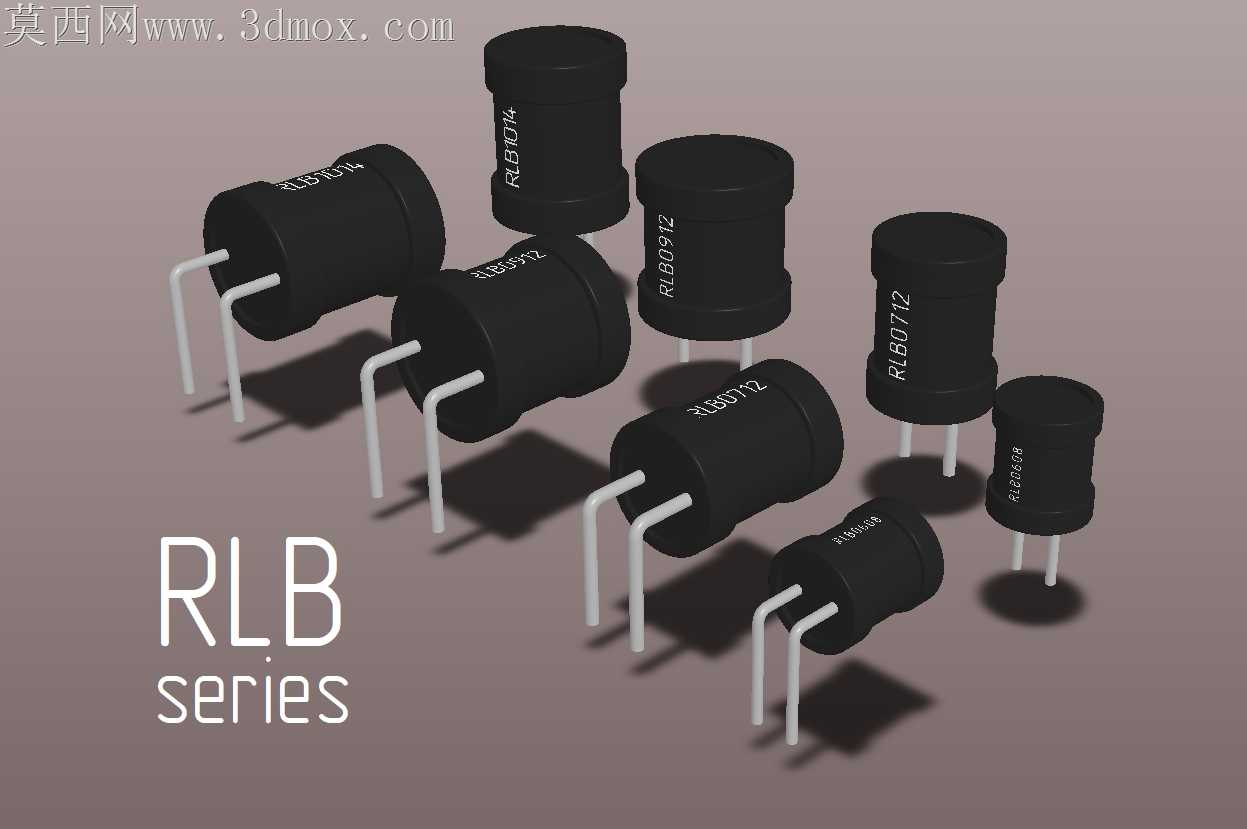

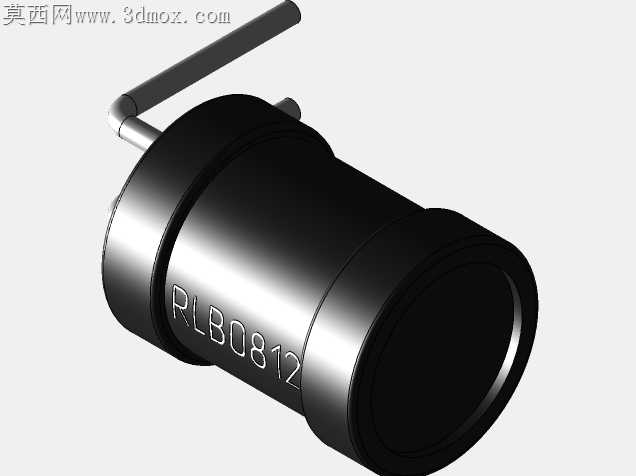

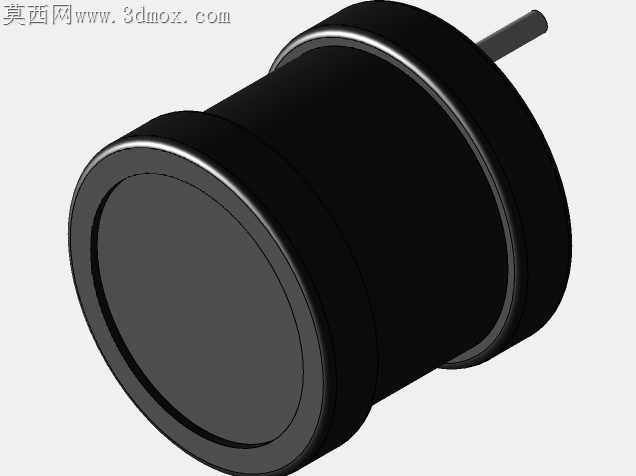

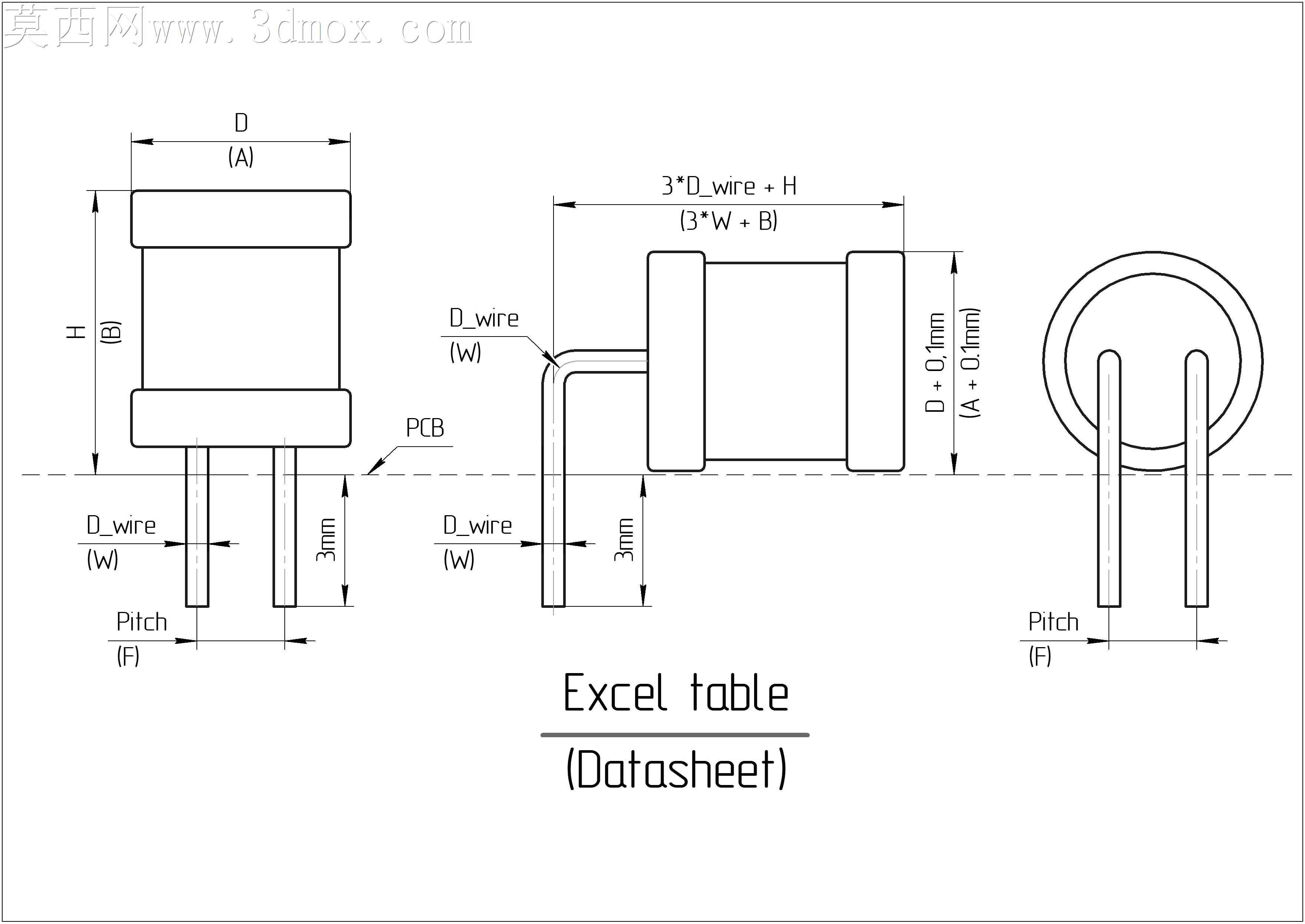

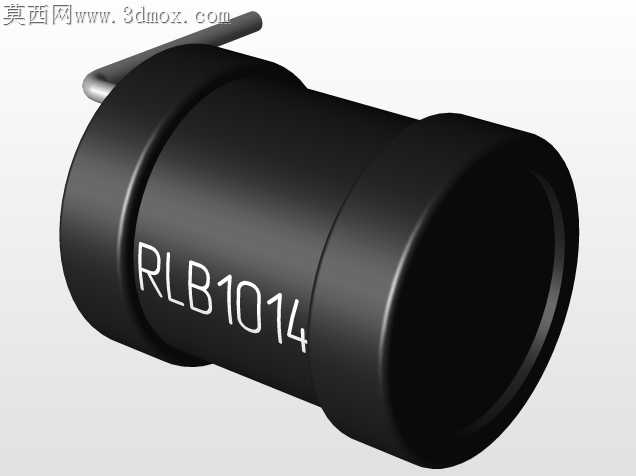

直插电感在波峰焊工序中常出现引脚歪斜、磁芯本体偏移的装配隐患，这类问题大多源于前期结构设计时未兼顾引脚与磁芯的配合公差，以及插装时的受力形变余量。这套RLB系列电感的结构设计，从插装受力的实际工况出发，对磁芯端部的引脚固定位做了微幅的沉台处理，引脚插入磁芯内部的嵌合段做了滚花防滑结构，避免过波峰焊时高温下引脚受外力拉扯出现松脱。不同规格的电感本体，磁芯的外径与高度比例经过反复调校，既保证了绕线空间满足电感量参数要求，又不会因为本体过高导致插装后重心偏斜，在PCB板过回流焊或波峰焊的传输轨道上，不会因为设备震动出现元件倒伏的情况。引脚的弯折角度做了0.5度的工艺补偿，常规直插元件引脚弯折后会因为金属应力出现轻微回弹，导致插装时引脚无法精准对准PCB焊盘孔，这套设计里提前把回弹量算入弯折参数，实际插装时引脚能顺畅落入焊盘，不需要人工二次修正引脚角度，能大幅提升SMT流水线的插装效率。磁芯表面的标识字符采用凹刻填漆的工艺结构，避免丝印字符在高温焊接工序中被助焊剂腐蚀脱落，后续生产检修时能快速识别元件规格，不会因为标识模糊出现错料换件的问题。不同尺寸规格的同系列电感，引脚间距保持了统一的公差带，不管是垂直安装还是水平安装的版本，焊盘位置可以在PCB设计时做兼容处理，同一块板上使用不同感量的同系列电感时，不需要额外调整焊盘封装尺寸，能减少PCB布线的重复工作量。磁芯与引脚的结合处做了微小的圆角过渡，避免引脚反复弯折时应力集中在结合点出现断裂，哪怕是手工焊接时操作人员不小心碰歪引脚，掰正过程中也不会出现磁芯崩裂、引脚脱落的情况。绕线区域的挡边高度做了优化，既可以挡住绕制过程中的漆包线不会滑出磁芯槽位，又不会因为挡边过高占用过多PCB板上的立体空间，给周边其他元件留出足够的安全爬电距离。
