在电力装备制造的线圈绕制工序中,传统三相变压器绕线作业普遍需要预先对铁芯进行切割分块,待线圈绕制完成后再重新拼接铁芯,该流程不仅额外增加了铁芯切割、拼接的工序成本,还容易因拼接间隙增大导致变压器空载损耗上升、运行噪音超标,长期以来都是中小容量配电变压器生产环节的效率瓶颈点。本次呈现的绕线设备,正是针对这一工艺痛点开发的第二代专用机型,核心设计目标就是在完整闭合铁芯的基础上直接完成三相线圈的同步绕制作业,从工艺源头省去铁芯切割与二次拼接环节。

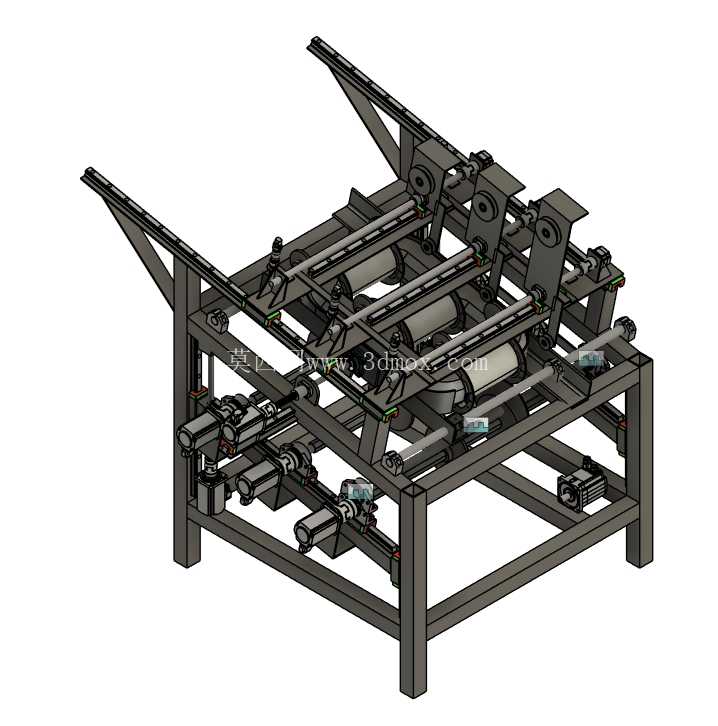

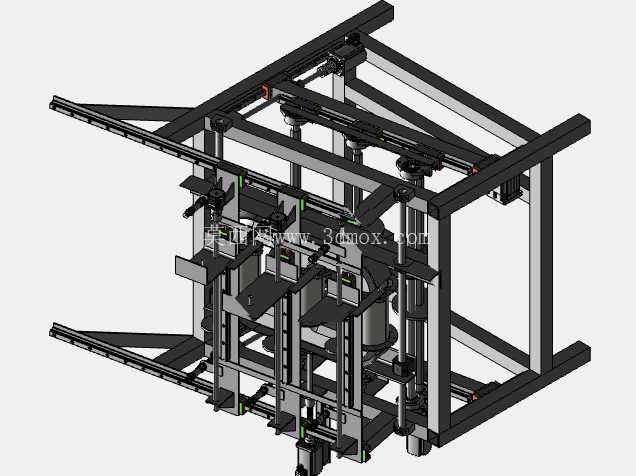

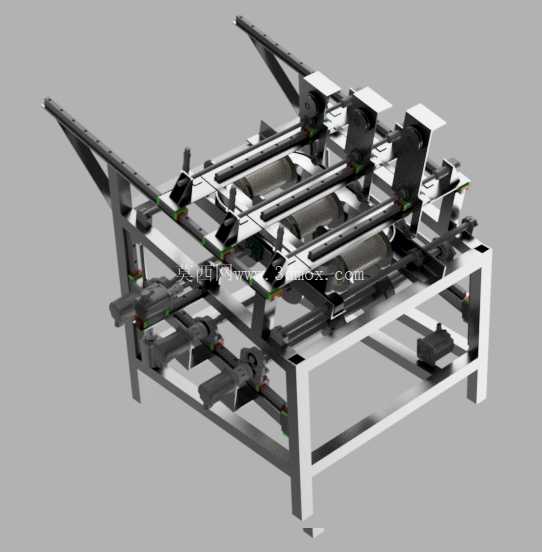

从设备整体布局来看,整机采用方管焊接的框架式床身作为承载基础,床身底部预留了12处M16的地脚安装孔,可直接固定在硬化处理的车间地面上,安装时需保证床身上平面的水平度误差不超过0.2mm/m,避免长轴类部件运行时出现偏磨。床身上层沿长度方向平行布置三组绕线主轴单元,每组单元对应一相线圈的绕制工位,主轴的中心高统一设置为850mm,适配目前主流的10kV级三相配电变压器铁芯规格,可兼容的铁芯窗口宽度范围为120mm-260mm,叠厚范围为80mm-200mm,基本覆盖了30kVA到630kVA容量段的常用产品尺寸。
设备的驱动系统采用分层布置的设计思路,三组主轴的旋转驱动电机安装在床身下层的安装板上,通过同步带轮将动力传递至上层主轴,这种布局一方面可以降低设备上部的重心高度,提升高速绕线时的整机稳定性,另一方面也能避免绕线过程中脱落的绝缘漆、导线碎屑掉落到电机散热风道内,延长驱动部件的维护周期。每一组主轴都配置了独立的张力控制机构,导线从放线架引出后,先经过张力轮组调整绕线张力,再通过导向臂送入铁芯窗口内,张力调节范围可覆盖0.5mm到2.5mm线径的漆包圆铜线,绕线过程中张力波动控制在±5%以内,避免因张力不均导致线圈松散或者导线绝缘层被拉裂。
为了适配闭合铁芯的绕线作业,设备的导向机构采用了可穿越铁芯窗口的往复式导杆结构,导杆的行程范围根据对应工位的铁芯窗口尺寸做了限位设计,运行时导杆带动导线穿过铁芯闭合窗口,配合主轴的旋转动作,将导线逐层整齐缠绕在铁芯柱上。导杆的往复运动采用伺服电机配合滚珠丝杠驱动,排线节距可根据导线线径在操作面板上直接设置,排线精度可达0.1mm,保证线圈层间排列整齐,不会出现叠线、压线的问题,有效提升线圈的槽满率。
设备的进料端设置了可翻转的铁芯定位工装,工装采用快速夹钳结构,吊装铁芯时可将定位挡块翻起,方便铁芯吊装就位,铁芯放置到位后翻下挡块并锁紧,即可快速完成铁芯的定位固定,定位重复精度可控制在0.3mm以内,无需每次绕线前重新找正,大幅缩短换型调试的时间。床身的两侧伸出段布置了导线导向架,导向架上设置了多组陶瓷过线轮,过线轮的圆弧面做了抛光处理,粗糙度达到Ra0.8以下,避免导线高速通过时刮伤绝缘层。
从操作维护的角度考虑,设备的所有润滑点都集中布置在床身外侧,日常保养时无需拆卸设备护罩即可完成注油操作;驱动电机、同步带轮等易损部件都采用了标准化的安装接口,更换时无需做额外的适配加工;电气控制箱安装在床身侧面的独立支架上,箱体防护等级达到IP54,可适应车间内多粉尘、少量绝缘漆雾的工作环境。设备的操作界面设置在机身前端的悬臂支架上,操作人员站在设备正面即可完成所有参数设置、启停操作,同时可以直观观察三个工位的绕线状态,及时处理断线、排线偏移等异常情况。
相较于第一代机型,这版设备在结构上做了多处优化:一是将原来的单电机驱动三主轴的结构改为三电机独立驱动,可根据不同相的线圈匝数要求单独设置绕线圈数,适配更多特殊规格的变压器产品;二是优化了导杆的导向结构,将原来的滑动导向改为直线导轨导向,导杆运行的卡顿问题基本消除,绕线速度可从原来的最高120r/min提升到180r/min,单台变压器线圈的绕制时间可缩短30%左右;三是增加了线圈匝数自动计数与断线检测功能,绕线到设定匝数后自动停机,出现断线情况时设备会立即停止运行并触发提示,避免产生废线圈。
在实际生产场景中,该设备可直接对接变压器铁芯叠装工序,铁芯叠装完成并绑扎紧固后,无需切割即可直接吊装到该绕线设备上完成三相线圈绕制,绕制完成后直接进入下一道绝缘包扎与装配工序,整个线圈生产流程可减少2道铁芯加工工序,单台产品的生产周期可缩短约40分钟,同时因为铁芯没有切割拼接缝隙,变压器的空载电流可降低10%-15%,空载损耗降低8%左右,有效提升最终产品的能效水平。设备的整体占地面积约为2800mm×1500mm,对车间场地的要求不高,不需要额外做特殊的地基处理,适合中小型变压器生产企业的车间布局改造,也可用于现有绕线生产线的设备升级替换。
