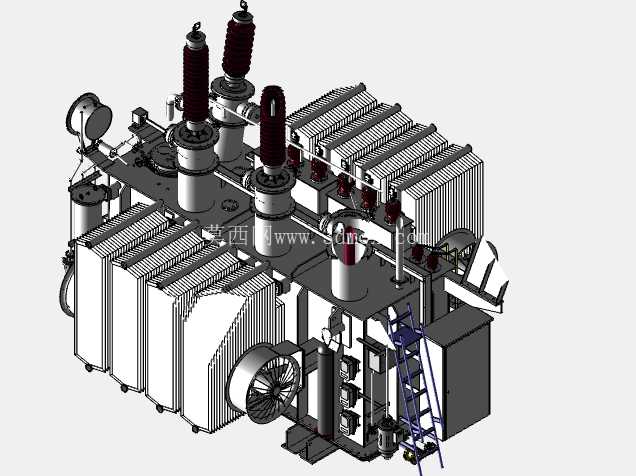

油浸式电力变压器整机结构三维建模

在城乡电网改造、工业厂区供电、大型基建项目临时配电等场景中，油浸式变压器始终是电能电压转换、传输分配的核心设备，承担着将高压输电线路的电压降至用户侧可用电压等级的关键作用，其运行稳定性直接决定整个供电网络的可靠性。本次建模完整还原了油浸式变压器的全结构细节，从核心功能部件到外围附属结构均做了精准的结构表达，可直接用于结构校核、教学演示、配套电站布局设计参考。

从结构设计逻辑来看，建模过程优先还原了设备的功能实现路径：油箱作为整台设备的承载基体，采用波纹式散热壁结构，这种结构并非单纯的外形设计，而是兼顾了绝缘油的热胀冷缩补偿与散热面积拓展需求，建模时严格按照实际散热片的排布间距、片体厚度、弯折弧度做了等比例还原，每一片散热翅片的油道间隙都保留了实际的流通空间，能够直观呈现绝缘油在油箱内受热上升、经散热片冷却后回流的循环路径。顶部的高压套管采用分层绝缘结构建模，还原了瓷套的伞裙外形，这种伞裙结构是为了增加高压带电部分与接地油箱之间的爬电距离，适配户外露天运行的雨雪、污秽环境，避免高压沿面放电，建模时套管的安装法兰、密封压盖、顶部接线端子的配合尺寸都做了对应约束，能够清晰展示套管与油箱顶盖的密封安装结构。

设备侧面的储油柜（油枕）结构做了完整呈现，其与油箱的连通管路、瓦斯继电器安装位、油位观察窗都有明确的结构表达，储油柜的作用是补偿绝缘油因温度变化产生的体积变化，避免油箱内出现负压或者绝缘油溢出，建模时保留了储油柜的安装支架倾斜角度，符合实际设备安装时的排气倾斜要求。油箱侧壁的爬梯结构按照实际运维需求设计，梯步间距、扶手高度都匹配现场运维人员的操作空间，爬梯与油箱壁的固定支座位置避开了散热油道，不会影响散热片的正常通风。底部的安装底座采用槽钢焊接结构建模，预留了与基础预埋件连接的螺栓孔位，孔位间距、底座承重梁的排布都符合电力设备安装的通用规范，能够直接用于变电站内的设备布局干涉检查。

建模过程中对安装边界做了充分考量：设备顶部高压套管的带电安全距离、侧面散热片需要预留的通风间隙、底部放油阀的操作空间、接线端子的接线弯折半径都做了对应预留，不会出现结构干涉问题。冷却风机的安装位置正对散热片的进风面，风机的导风罩结构能够将冷却风定向导入散热片间隙，提升高温负载下的散热效率，风机的接线盒、固定支架都做了细节还原，能够直观展示风冷系统与油箱主体的装配关系。油箱侧壁的分接开关操作机构、温度传感器安装座、接地端子位置都按照实际运维操作的便利性排布，操作位置距离爬梯的距离符合人体工程学要求，不需要额外搭设操作平台即可完成日常调档、测温操作。

不同于简化的示意模型，本次建模还原了设备所有的外部装配关系，各个部件的连接螺栓、密封垫圈位置都有对应体现，能够清晰展示整台设备的装配逻辑，对于结构设计人员来说，可以直接参考该模型进行变压器配套的母线桥连接、通风系统设计、基础预埋件排布；对于教学场景来说，能够直观展示油浸式变压器的各个组成部分，帮助学习者理解绝缘、散热、调压等核心功能的实现方式。整个模型的结构比例严格遵循实际设备的尺寸关系，没有做夸张的外形简化，各个部件的相对位置、安装角度都与实际运行的设备保持一致，能够满足不同场景下的结构参考需求。
