13.8kV户外变电站钢结构框架及配电装置

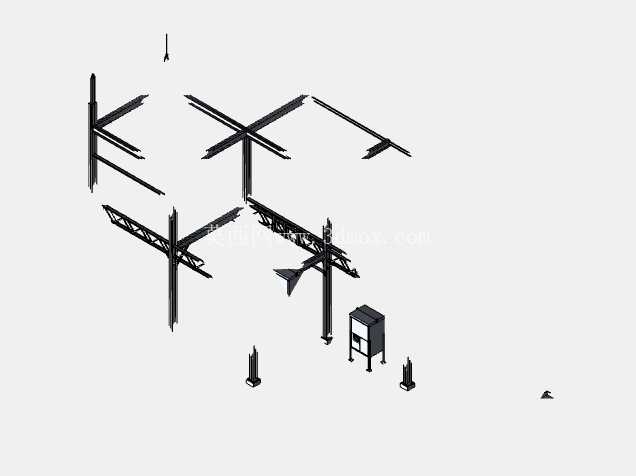

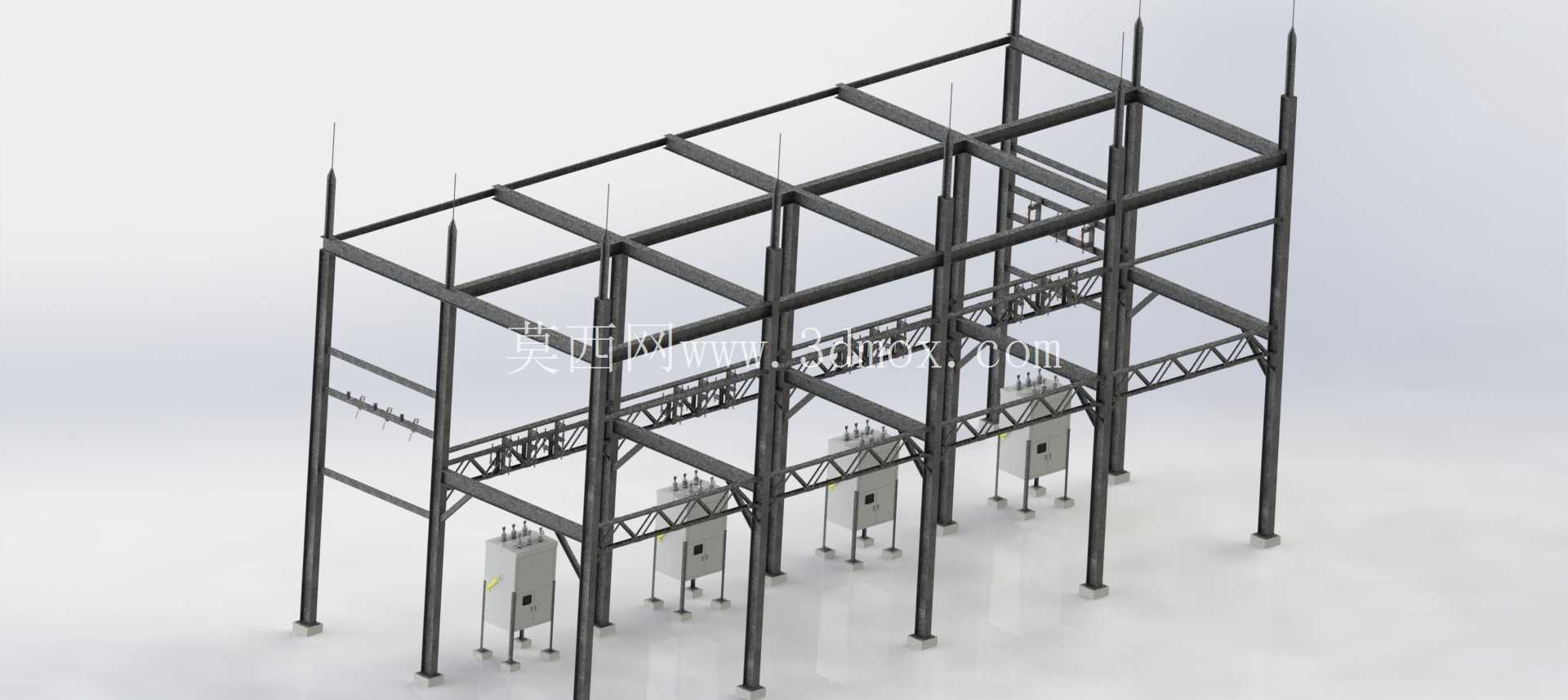

这套三维模型还原的是13.8kV电压等级户外敞开式变电站的第一部分构架与配电单元，在县域工业集中区配电、中小型厂区自备电站、新能源场站并网侧升压环节中，这类构架是承载高压配电设备、实现电能分配与通断控制的核心载体。从实际工程落地角度看，该部分构架采用热轧H型钢作为主立柱与横梁主材，立柱底部通过预埋地脚螺栓与混凝土基础承台连接，单根立柱的安装垂直度偏差需控制在千分之一以内，避免上层横梁安装后出现累计误差导致设备挂载点错位。构架整体采用三层横梁分层布置逻辑，最下层横梁距离地面预留3.2米的操作维护通道，满足运维人员携带安全工器具通行、设备就地操作的空间要求；中间层横梁用于挂载真空断路器本体，断路器的安装支架与横梁采用螺栓连接而非焊接，方便后期设备检修更换时快速拆装，无需现场动火作业；最上层横梁用于敷设母线桥与避雷带，避雷带沿构架顶部通长布置，通过立柱内侧的引下线与接地网可靠连接，接地电阻需满足不大于4欧姆的电力行业规范要求。从设计思路上看，构架的节点设计全部采用刚性连接加斜撑补强的方案，每两跨立柱之间设置交叉式角钢斜撑，抵消户外大风天气下构架产生的水平风荷载，同时在断路器挂载点对应的横梁位置额外加焊加强筋板，避免断路器操作时产生的机械振动引发横梁焊缝疲劳开裂。模型中还原的真空断路器采用落地式安装支架，支架底部与基础预埋钢板焊接固定，断路器的进出线端子通过软铜排与上层母线连接，软连接的预留长度充分考虑了设备运行时的热胀冷缩量，避免温度变化产生的应力拉扯端子导致密封失效。安装边界方面，整组构架的横向总跨度适配三回进线、两回出线的配电间隔需求，每个间隔宽度预留2.5米的安全净距，满足13.8kV电压等级带电部分与接地构架之间150毫米的最小安全距离要求，构架纵向深度预留4米，既满足设备安装的操作空间，也预留了后期扩建备用间隔的冗余位置。在实际应用场景中，这类变电站构架常作为工厂总降压变电所的10kV侧配电单元，将上游35kV或110kV进线降压后的电能分配到各个车间变压器，构架的防腐处理采用热镀锌加户外环氧富锌面漆的双层工艺，适配户外露天环境下15年以上的使用寿命，所有连接螺栓均采用8.8级高强度热镀锌螺栓，避免长期户外使用出现锈蚀咬死的问题。模型中构架的每一处连接节点都还原了实际工程中的连接板尺寸、螺栓孔位排布，结构设计从业者可以直接参考其节点设计逻辑调整不同电压等级、不同间隔数量的变电站构架方案，设备选型人员也可以通过模型直观核对断路器安装尺寸与构架的匹配度，避免现场安装时出现尺寸干涉问题。值得注意的是，构架的立柱间距设计充分考虑了设备运输通道的要求，主通道侧的两立柱之间预留了3.5米的宽度，满足小型吊车、设备运输推车的通行需求，不需要额外拆除构架部件即可完成设备的更换作业。
