得伟20V锂电池组电芯排布结构

在手持电动工具的动力供给体系中，锂电芯的排布结构直接决定了电池包的输出能力、空间利用率与结构可靠性，这款针对得伟20V平台设计的电芯排布方案，完全围绕手持冲击钻、角磨机这类高负载电动工具的实际使用需求展开设计。日常作业场景里，工人握持电动工具时需要平衡整机重量，电池包作为手持端重量占比接近四成的部件，其电芯的排布方式不能只追求容量堆叠，必须兼顾重心分布，避免工具头重脚轻增加长时间操作的疲劳感，这套排布采用两列错位的圆柱电芯布局，将整组电芯的重心控制在电池包插接面的中心轴线上，装入工具后能和机身电机部分的重量形成平衡，单手握持时手腕的受力更均匀。

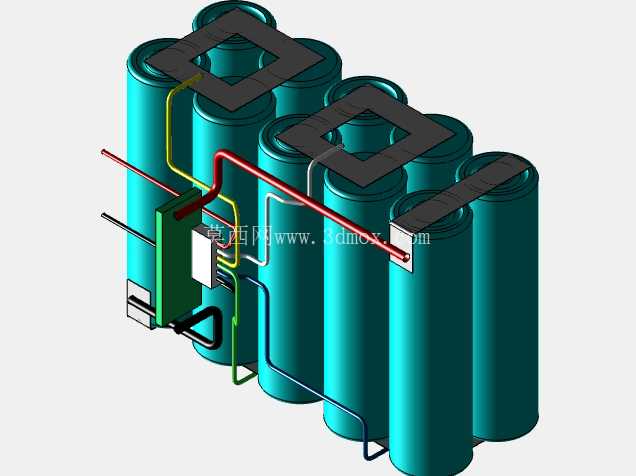

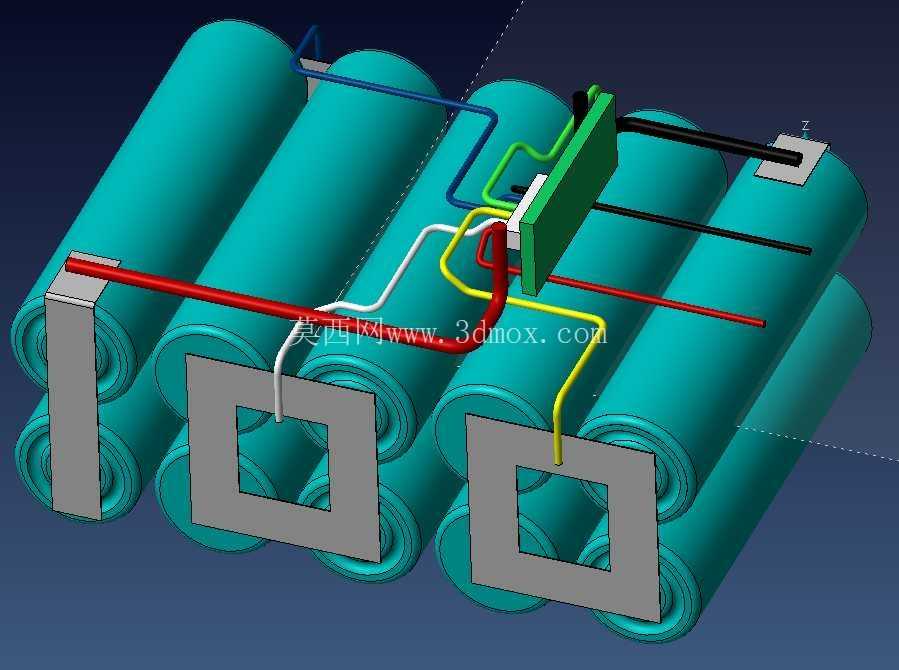

从功能特性来看，20V锂电平台需要适配十数种不同类型的得伟电动工具，从低负载的起子机到高负载的往复锯，放电电流的波动范围极大，这就要求电芯之间的连接路径尽可能短，减少大电流放电时的连接内阻损耗。这套排布里的汇流排走线完全顺着电芯极柱的位置规划，不同颜色的走线分别对应串联、电压采样、温度采样的回路，红色主正回路与黑色主负回路分别布置在电芯组的两端，避免大电流走线交叉产生的电磁干扰，采样线则沿着电芯组的侧面走线，和主功率回路保持足够的安全间距，防止大电流工况下采样信号出现偏差，影响电池管理系统的状态判断。

设计过程中首先要考虑的是电芯的安装边界，得伟20V电池包的外壳是已经经过多代迭代的成熟结构，内部的容纳空间有严格的尺寸限制，电芯排布不能超出外壳的内部限位筋，还要预留出保护板、镍片、绝缘层的安装空间。这套方案选用的是常规18650动力圆柱电芯，两列排布的方式刚好适配电池包外壳的宽度尺寸，电芯之间预留了均匀的散热间隙，连续大电流放电时，电芯产生的热量可以顺着间隙形成的空气流道散出，避免局部热量堆积导致电芯一致性下降。固定电芯的支架采用镂空方框结构，一方面可以卡住每一颗电芯的侧壁，防止工具跌落时电芯出现移位，另一方面镂空结构不会阻断电芯之间的散热通道，同时还能减轻整个电池包的自重。

实际装配时，这套排布的电芯极柱朝向统一，汇流排可以采用预成型的镍片直接焊接，不需要额外弯折走线，能大幅降低自动化产线的装配难度，减少人工焊接带来的品质波动。电芯组侧面预留的保护板安装位，刚好可以把保护板贴在电芯组的侧面，保护板上的采样端子可以直接和对应的采样线对接，不需要额外延长走线，整个电池组的装配工序可以压缩到六个工步以内，适合批量生产。另外，排布时特意将温度采样的探头位置布置在电芯组的中心区域，这个位置是整组电芯放电时温度最高的点位，温度检测的数据更准确，能在过温工况下及时触发保护，避免电池出现过热风险。

从安装适配性来看，整个电芯组的外形尺寸完全匹配得伟20V电池包的内部安装槽，装入外壳后不会出现晃动，输出极片的位置刚好对准外壳上的插接端子位置，和工具端的接插件对接时接触压力均匀，不会出现接触不良导致的打火问题。日常使用中，工人经常会把电池包丢在工具包内，和螺丝、钻头等金属物件混放，这套排布的所有带电连接部位都朝向电芯组内侧，外侧有绝缘支架和外壳包裹，即使外壳出现轻微破损，外部金属物件也不容易直接接触到带电部分，降低了短路的风险。针对电动工具作业时的高频振动场景，电芯支架的方框结构可以对每一颗电芯形成周向固定，电芯底部和外壳之间还预留了缓冲泡棉的安装空间，振动传递到电芯时会被缓冲结构吸收，避免长期振动导致电芯极柱的焊接点出现脱焊断裂的问题。
