PEEK硅胶复合夹层结构PDN假体设计

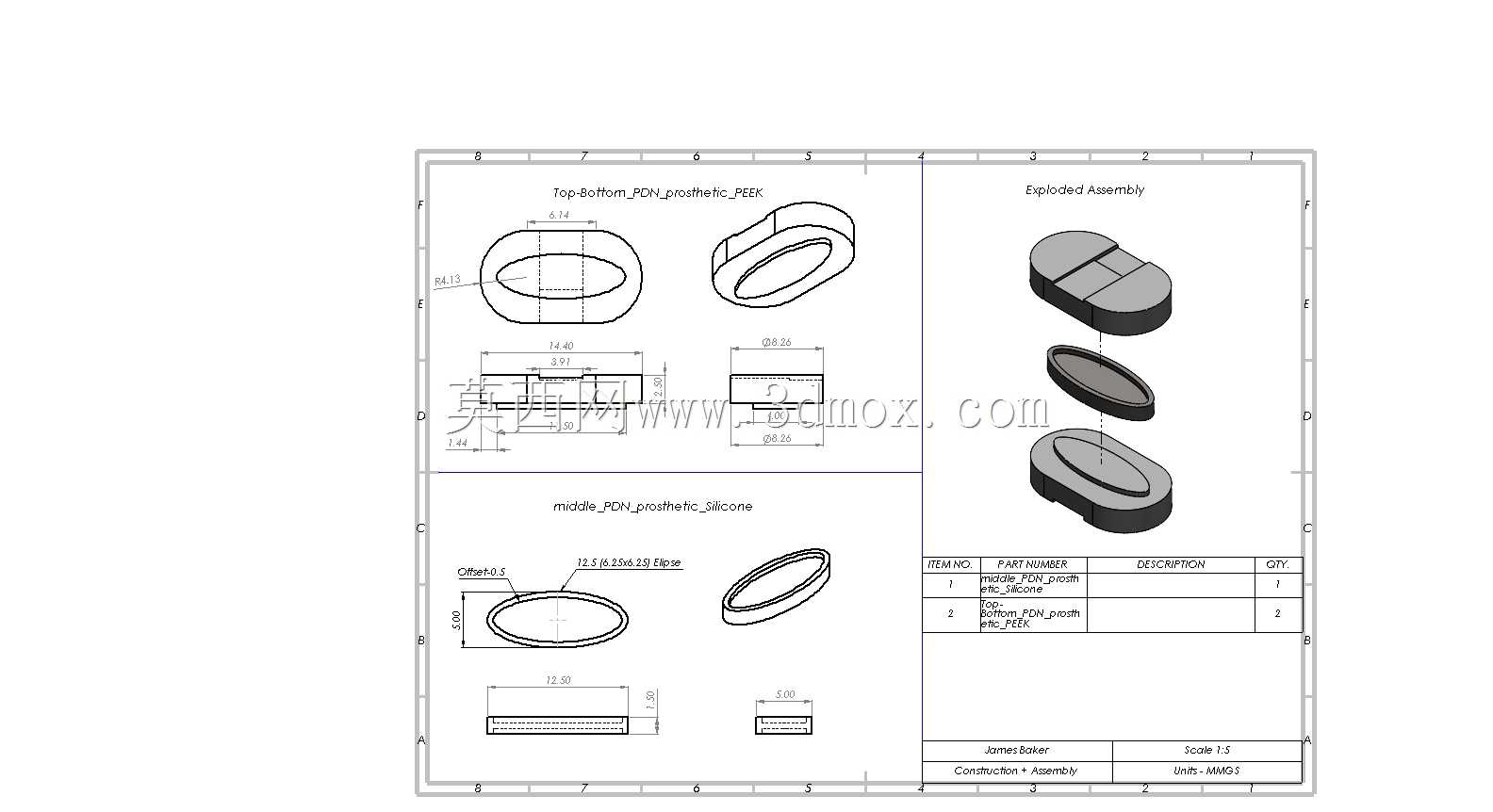

　　这款夹层结构PDN假体的设计，核心围绕植入场景下的力学适配与生物相容性需求展开，拆分来看分为外层PEEK构件与内层硅胶构件两个核心部分，配套的工程图完整标注了各部件的轮廓尺寸、配合公差与装配关系，能直接指导后续的样件试制与性能验证工作。从实际应用场景出发，这类假体需要兼顾植入后的支撑强度与组织贴合度，外层选用PEEK材质，正是看中该材料的弹性模量与人体皮质骨接近，不会出现应力遮挡问题，同时具备优异的耐磨损性能与生物稳定性，长期植入不会产生有害析出物；内层采用硅胶材质，利用其低硬度、高弹性的特点，缓冲日常活动过程中产生的冲击载荷，同时匹配相邻组织的形变特性，避免刚性接触带来的组织磨损问题。设计过程中首先明确了整体的安装边界，

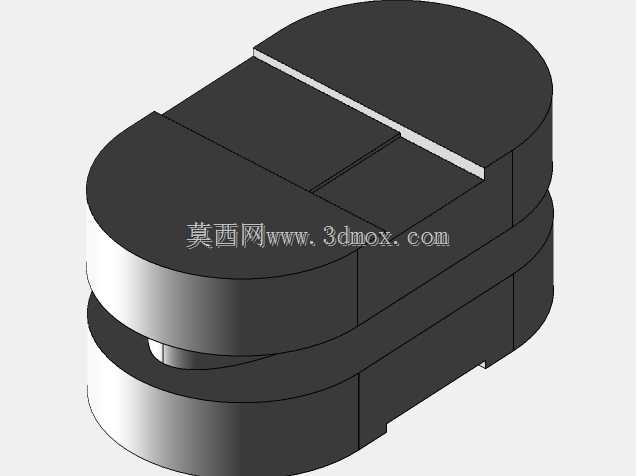

　　假体整体为类椭圆轮廓，适配植入位置的解剖学形态，外层PEEK构件分为上下两个配合部分，中间预留的夹层空间恰好容纳硅胶密封环与内层硅胶衬垫，各部件的配合面采用小间隙配合设计，既保证装配后整体结构不会出现松散错位，又不会因为过盈量过大导致硅胶部件被过度挤压产生永久形变。从结构细节来看，上层PEEK构件的顶面做了平滑的圆弧过渡处理，没有尖锐棱角，避免植入后对周围软组织产生刺激；下层PEEK构件的底面设置了浅定位凹槽，与硅胶衬垫的凸台结构对应，装配时无需额外粘接即可实现周向定位，防止使用过程中衬垫出现移位。中间的硅胶部件分为密封环与衬垫两个独立零件，密封环的截面为矩形，安装在上下PEEK构件的配合止口位置，

　　既可以填充配合间隙避免组织液渗入假体内部，又能在上下构件之间起到柔性缓冲作用，抵消部分硬接触带来的磨损；内层硅胶衬垫的厚度经过反复校核，在保证整体支撑高度符合植入要求的前提下，预留了足够的压缩形变空间，当承受垂直方向载荷时，硅胶衬垫可以产生可控的形变，分散载荷峰值，避免局部应力集中导致的构件失效。工程图中对各部件的尺寸标注覆盖了总长、总宽、厚度、配合止口深度、圆角半径等关键参数，所有未注圆角均采用R0.3-R0.5的小圆弧处理，符合植入类构件的表面处理要求，避免应力集中点的同时减少细菌附着的可能。爆炸视图清晰展示了各零件的装配顺序，装配时首先将硅胶密封环嵌入下层PEEK构件的止口槽内，再放入内层硅胶衬垫，

　　最后扣合上层PEEK构件即可完成整体装配，整个装配过程无需额外紧固件，依靠各部件的配合公差与材质本身的摩擦力即可实现可靠连接，简化了装配工序的同时也减少了额外零件带来的生物相容性风险。从力学性能匹配的角度来看，PEEK外层的硬度可以满足日常活动中的支撑需求，不会出现过大的形变导致假体移位，硅胶内层的弹性可以模拟天然组织的缓冲特性，让植入后的力学传导更接近人体原生状态，降低相邻组织的退变风险。设计时还考虑了加工工艺的可行性，PEEK构件采用机加工方式即可成型，所有轮廓均为规则的圆弧与平面组合，没有复杂的曲面特征，加工时无需特殊工装即可保证尺寸精度；硅胶部件采用模压成型，结构简单脱模难度低，尺寸一致性容易保证，适合小批量试制与后续的规模化生产。各部件的尺寸公差设置也充分考虑了不同材质的加工特性，PEEK部件的配合公差取IT7级，保证配合精度的同时不会给加工带来过高难度，硅胶部件的尺寸公差取IT10级，适配硅胶材质模压成型的精度特性，不会因为公差要求过高导致废品率上升。整体结构没有冗余设计，所有特征都服务于功能需求，没有多余的装饰性结构，既控制了整体重量，也减少了不必要的材料使用，同时降低了植入后出现异物反应的概率。
