Type-C接口锂电池快充保护充电板结构

项目分类:电池 发布时间:2026-07-29 ID:1204255
  • Type-C接口锂电池快充保护充电板结构
  • Type-C接口锂电池快充保护充电板结构
  • Type-C接口锂电池快充保护充电板结构

做便携储能、小型电动工具、手持数码外设的结构设计时,这类集成BMS的Type-C快充充电板是绕不开的核心部件,很多工程师在做整机结构适配时,往往只关注接口位置和输出参数,忽略了板件本身的安装边界、元件高度差带来的干涉风险,最后打样组装时才发现功率电感顶到外壳、接线焊盘被加强筋挡住,拖慢整个项目的验证进度。

这块充电板的核心应用场景覆盖2-4串锂电池组的充电管理,输入采用通用Type-C接口,支持4.5V-15V宽电压输入,最大18W充电功率,兼容QC快充协议,同时集成了完整的电池保护功能,包括过充、过放、过流、温度保护,不需要额外搭配独立的保护板,能大幅缩小整机内部的占用空间,很适合用在小型手持风扇、便携补光灯、DIY移动电源、低压电动螺丝刀这类对体积有严格要求的产品上。

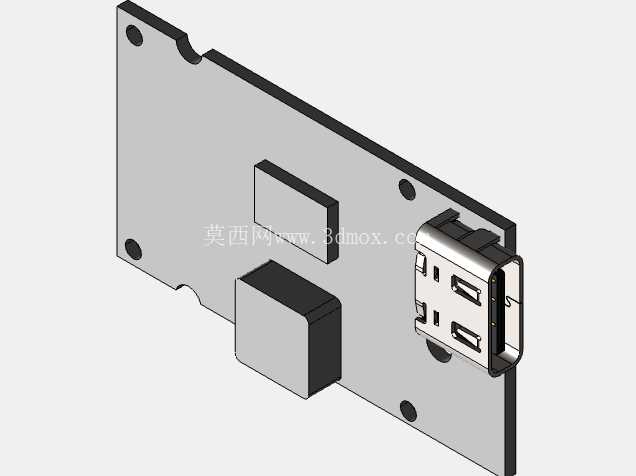

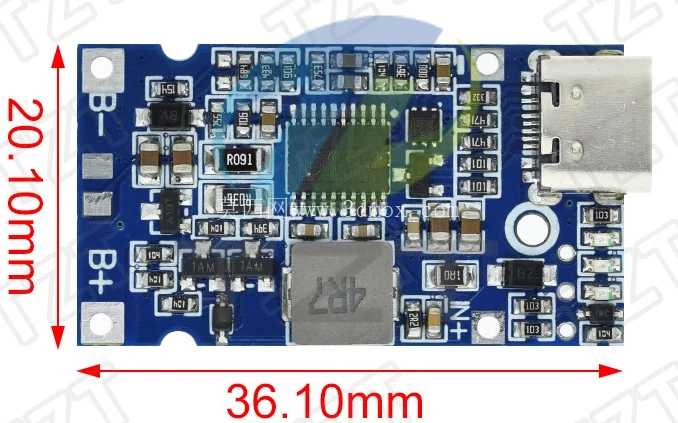

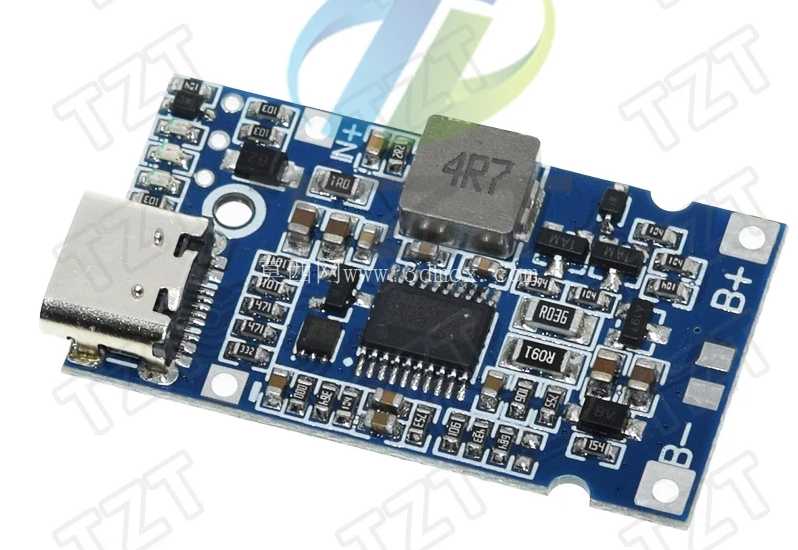

从设计思路来看,整个板件采用FR-4玻纤基板,单面布局主要功率元件,大电流走线做了露锡加厚处理,降低大电流通过时的线路压降。板上最高的元件是标注4R7的功率电感,高度大概在5mm左右,是整个板件的高度最高点,做外壳内腔设计时必须给这个位置预留至少0.5mm的安全间隙,避免组装时压到电感磁芯造成元件损坏。Type-C接口采用沉板设计吗?不,是直立式贴片接口,接口端面突出板边大概2.5mm,对应的外壳开口位置需要严格对齐接口中心,偏差不能超过0.2mm,否则会出现Type-C公头插不到位、接触不良的问题。板上预留了B+、B-的焊盘位置,分别对应电池组的正负极,焊盘尺寸做了加大处理,方便焊接大线径的电源线,过流能力可以达到2A以上,满足快充时的电流需求。

安装边界方面,板件上预留了两个圆形安装孔,孔径大概3mm,孔位做了金属化包边处理,既可以用铜柱配合螺丝固定,也可以用尼龙柱隔离安装,两个安装孔的中心距需要在建模时精准测量,避免固定孔位错位。板件的边缘没有突出的元件,除了Type-C接口一侧,其余三个边的元件都距离板边至少1mm,做内部筋位避让时可以参考这个尺寸。温度保护的NTC元件布局在功率电感和主控制芯片中间的位置,能精准检测充电时板上的最高温度点,当温度超过设定阈值时会自动降低充电电流,避免高温损坏电池和板件元件。

实际做结构适配时还要注意,板上的贴片电阻电容都是0805及以下封装,高度普遍在1.5mm以内,除了功率电感和Type-C接口,其余元件的高度都不会超过2mm,做内腔避让时可以按这个尺寸做通用避空,不需要单独给每个小元件做让位。主控制芯片采用贴片SOP封装,位于板件中心位置,底部没有过孔,不需要额外做绝缘处理,只要安装时避免金属碎屑落到引脚之间造成短路即可。BMS的保护逻辑是硬件级的,响应速度快,当输出端出现短路时能在毫秒级切断输出,保护电池和后端用电设备的安全,这一点在做手持类产品设计时尤为重要,毕竟这类产品和用户直接接触,安全冗余必须做足。

很多新手工程师在建模时会直接套用网上的板件轮廓,忽略元件的实际高度和焊盘的突出尺寸,最后做出来的外壳要么装不进去,要么接口对位不准,其实只要在拿到板件的三维模型后,先把最高元件的高度、接口的突出尺寸、安装孔的位置这几个核心尺寸核对清楚,再去做外壳和内部结构的设计,就能避免90%以上的组装干涉问题。另外要注意,板件的输入输出回路是分开布局的,高频信号部分做了铺地隔离,不会对周边的敏感电路造成干扰,做整机EMC设计时可以减少很多屏蔽处理的工作量,这也是这类集成化充电模块的优势所在,不需要工程师再去单独调试充电和保护电路,只要做好结构适配和接线,就能快速完成产品的电源部分设计,缩短整个项目的开发周期。
