KCD1-104带灯船型翘板开关结构设计

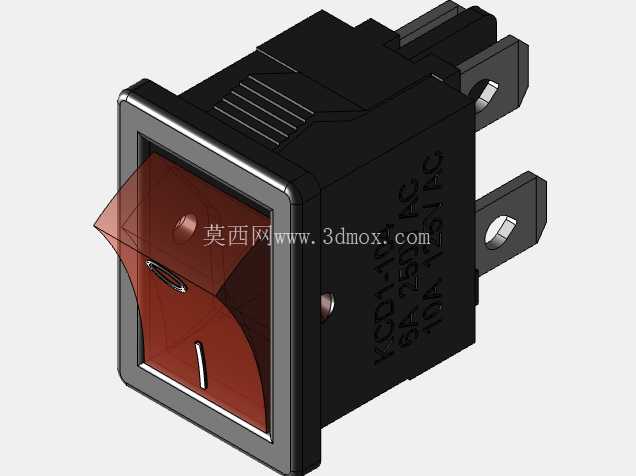

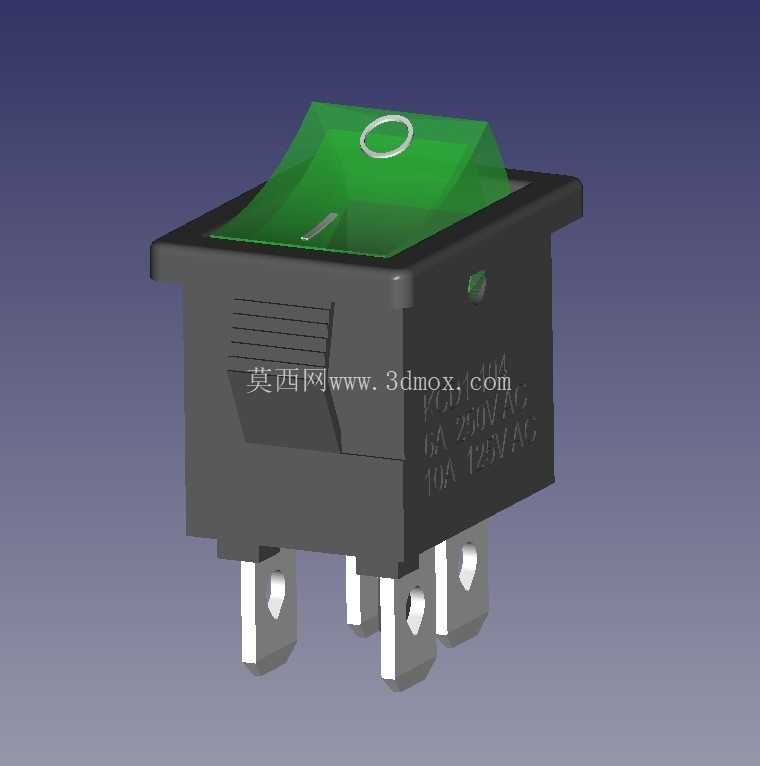

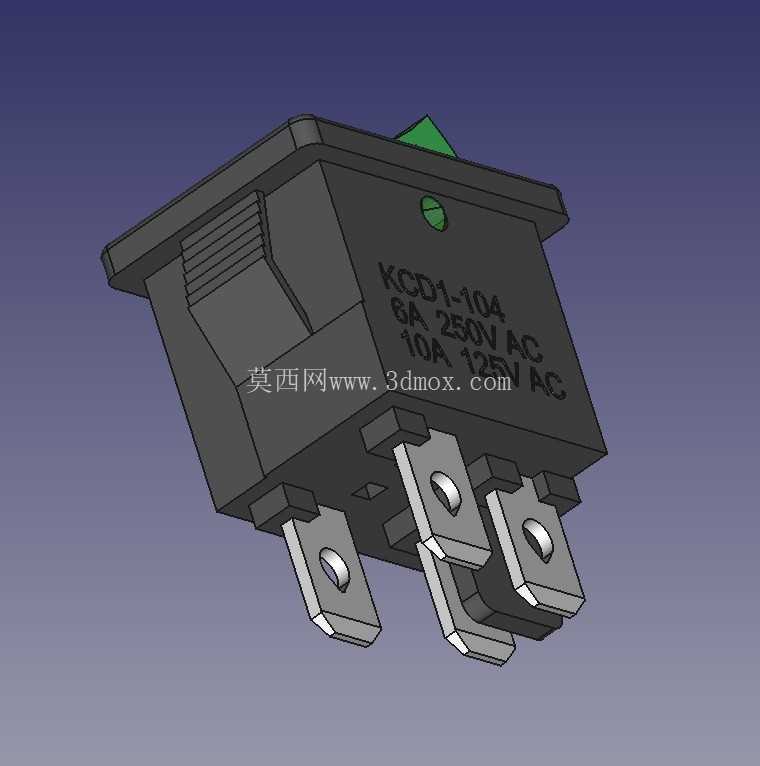

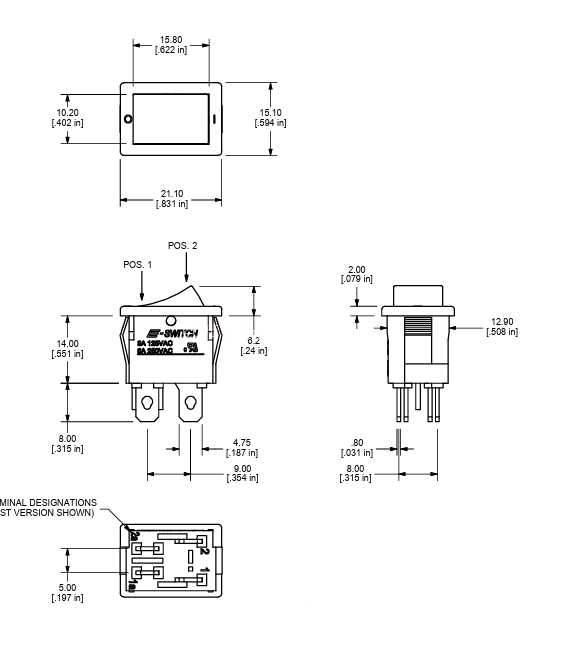

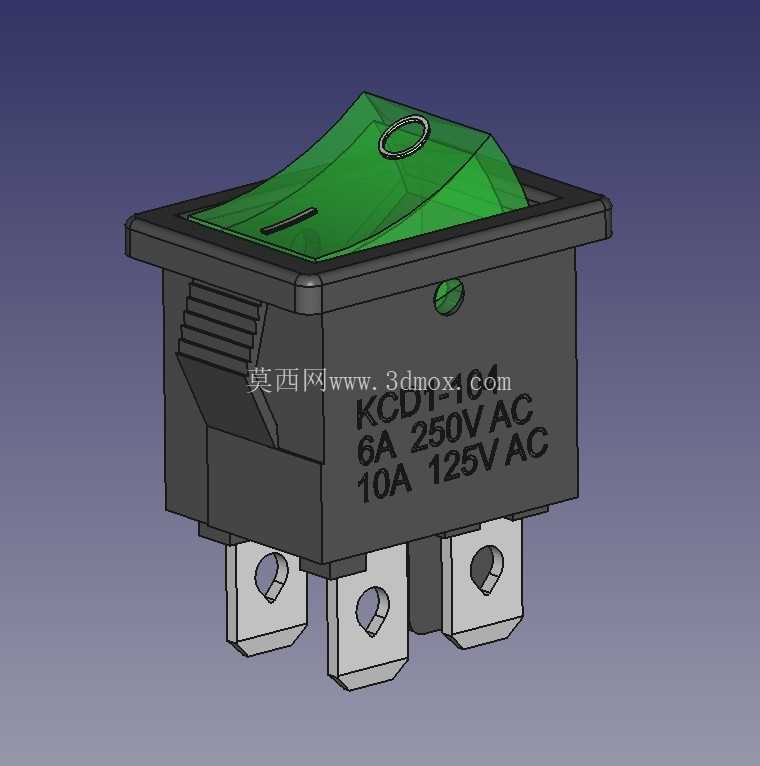

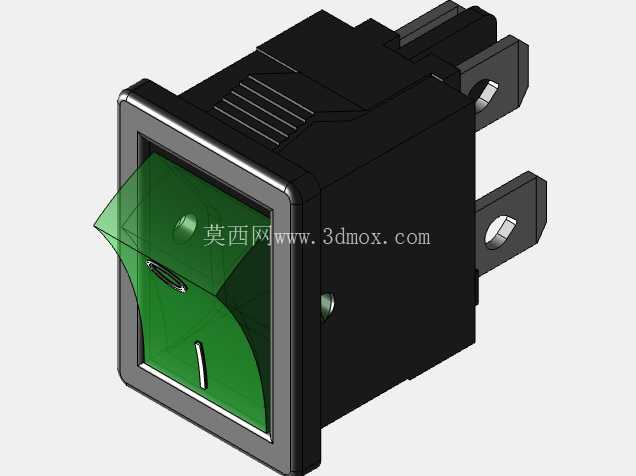

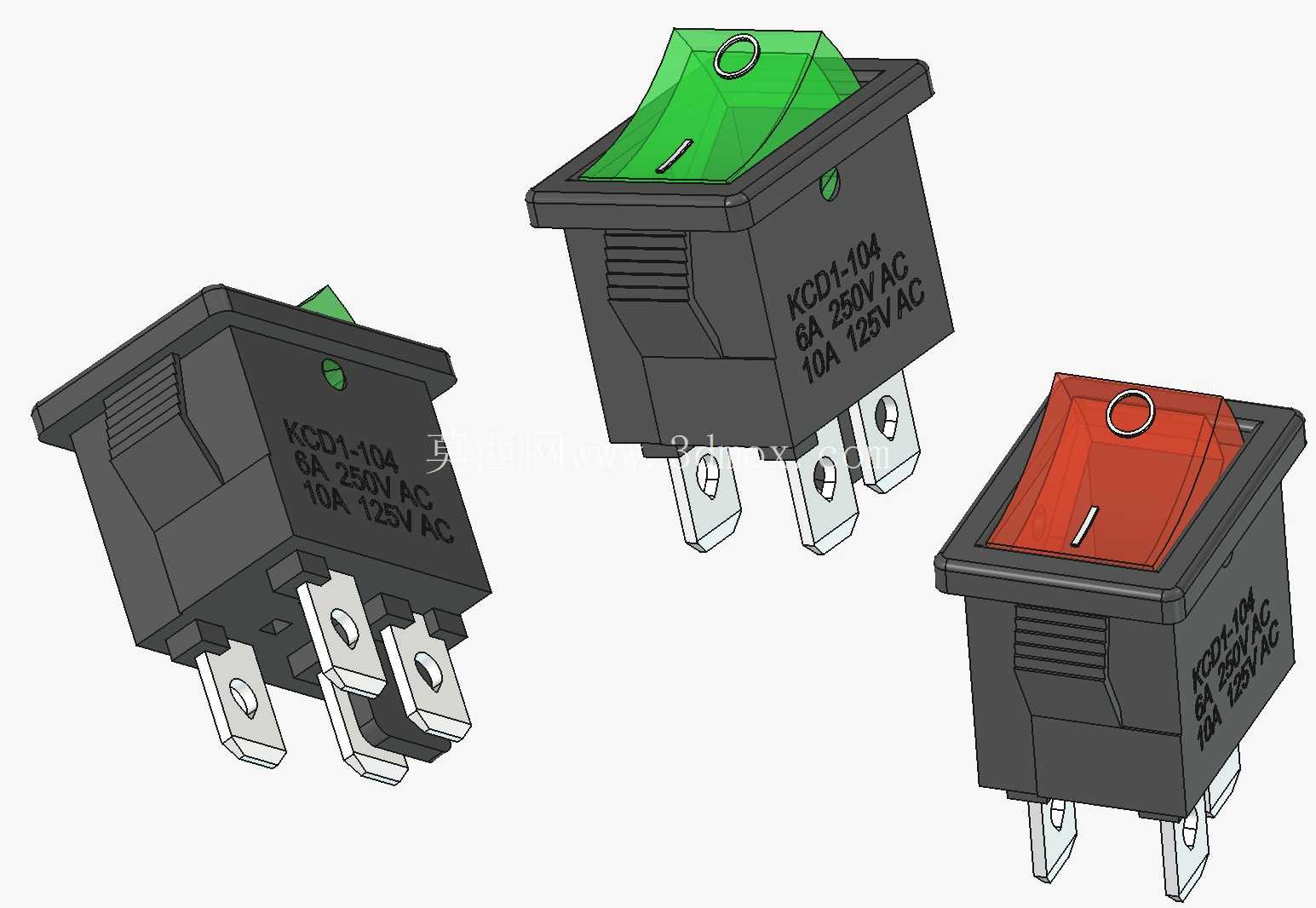

在低压电控回路的人机交互环节，带灯翘板开关是小功率负载通断控制里应用极广的基础元件，这款KCD1-104发光摇臂开关，常被集成在各类桌面仪器、小型机电设备、车载改装电控单元、民用小家电的操作面板上，承担单路负载的通断状态切换与通电状态可视化指示功能，相比无指示的同规格翘板开关，带灯结构能让操作人员在光线不足的工况下快速识别回路通电状态，避免误操作带来的设备风险。从结构设计逻辑来看，这款开关采用SPST单刀单掷触点架构，额定承载能力为6A 250V交流、10A 125V交流，适配绝大多数民用及工业小功率负载的通断需求，触点部分采用银合金覆层设计，降低频繁通断过程中的接触电阻与电弧烧蚀风险，延长开关的机械与电气寿命。摇臂部分采用半透明工程塑料注塑成型，内置发光元件，当开关处于导通档位时，内置光源的光线透过半透明摇臂透出，清晰呈现当前回路状态，摇臂表面做了细微的防滑纹理处理，操作时的触感反馈清晰，档位切换的阻尼感适中，不会出现档位卡滞或误跳变的问题。接线端采用4.8mm规格的Faston快速连接端子，也就是行业内常说的插片式接线端，这种端子的适配性极强，市面上绝大多数常规规格的冷压插簧都能直接匹配，接线时不需要焊接，只需要将压接好导线的插簧直接插入端子即可，装配效率远高于螺丝接线的结构，同时也能避免长期使用后螺丝松动导致的接触不良问题，端子与开关本体的结合处做了防松卡扣结构，能承受一定的拉拔力，避免装配或后期维护时接线端子被扯脱。安装尺寸层面，这款开关的面板开口尺寸为12.5x19mm，属于行业内通用的KCD1系列标准安装尺寸，开关本体的外部安装轮廓尺寸为15x21mm，面板部分带有一圈限位凸台，装配时从面板正面将开关插入开好的安装孔后，依靠本体两侧的弹性卡扣就能直接卡紧在面板上，不需要额外加装固定螺丝或紧固件，面板与安装面之间可以根据防护需求加装薄橡胶密封垫，提升面板位置的防尘防泼溅能力。建模过程中需要重点关注几个尺寸边界：首先是安装卡扣的弹性变形量，要保证卡扣在穿过安装孔时的变形量处于材料弹性形变范围内，不会出现塑性断裂，同时卡紧后卡扣与面板背面的贴合量要足够，避免开关在面板上出现松动窜动；其次是摇臂的摆动行程，要保证摇臂在两个档位切换时不会与面板开孔边缘发生干涉，同时摇臂按下的行程要与内部触点的切换行程精准匹配，避免出现摇臂按到位但触点未导通，或者触点已经切换但摇臂没有到位的虚位问题；另外带灯结构的内部走线空间要预留足够，避免摇臂摆动时挤压内部导线或发光元件引脚，造成短路或发光元件损坏。在实际选型应用中，这款开关可以直接替换同安装尺寸的KCD1-101系列开关，仅需要注意端子配置的差异，提前匹配对应规格的接线插簧即可，不需要重新改动面板的开孔尺寸，对于设备迭代改型来说，能大幅降低面板结构的改造成本，缩短产品的升级周期。开关本体的外壳采用阻燃PA66材质注塑成型，具备良好的绝缘性能与耐热性能，在额定负载下长期工作不会出现外壳变形或绝缘失效的问题，适配的工作环境温度范围覆盖常规工业与民用场景的需求，不需要额外做隔热或绝缘防护处理。
