民用5kg液化石油气存储气瓶结构设计

在城镇燃气配送、餐饮商户临时供气、户外作业临时热源供给等场景中，小规格液化石油气瓶是应用频次极高的承压存储构件，5kg量级的瓶体因自重适中、搬运灵活，常作为流动摊贩、小型餐饮门店、家庭临时备用气源的核心载体，其结构设计直接关联燃气存储的密封性、搬运周转的可靠性以及日常使用的安全性。

从功能特性来看，该类气瓶核心作用是在额定工作压力下存储液态液化石油气，通过瓶口的阀组实现燃气的可控输出，瓶体本身需要承受内部介质饱和蒸气压带来的持续载荷，同时要耐受日常搬运过程中的磕碰、堆叠时的挤压、户外放置时的温变影响。设计过程中首先要明确承压边界，瓶身主体采用圆柱形回转体结构，这种结构形式可以让内部压力产生的应力均匀分布在筒壁上，避免局部应力集中带来的破损风险，相比方形或其他异形结构，圆柱筒体的材料利用率更高，承压稳定性也更优。

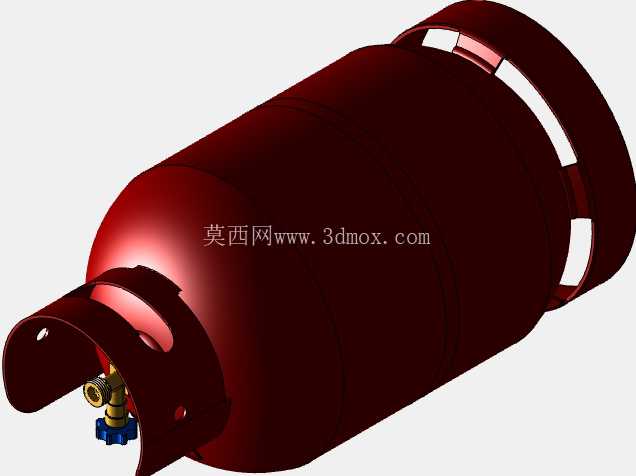

瓶体两端的封头采用椭圆形凸型结构，这种封头形式和圆柱筒身的衔接过渡平滑，焊接环节可以实现连续的环缝焊接，减少焊接缺陷带来的泄漏隐患，同时凸型封头可以在瓶体受外力撞击时分散冲击力，避免端部直接变形损伤阀组。瓶身顶部的护罩结构是设计中需要重点考量的部分，护罩一方面要对瓶口的阀门、调压器连接部位形成物理防护，避免搬运过程中硬物直接撞击阀组导致密封失效、燃气泄漏，另一方面护罩上预留的镂空结构可以作为搬运提手，适配人工搬运时的手部施力角度，镂空的尺寸需要兼顾握持舒适度和结构强度，避免提拿时护罩变形。瓶体底部的底座采用卷边支撑结构，增大瓶体放置时的接触面积，让瓶体在平整地面放置时保持稳定，不会轻易倾倒，同时底座的卷边结构可以减少瓶底和地面的直接摩擦，避免瓶底长期接触地面出现锈蚀减薄，影响瓶体的承压寿命。

设计时需要考虑实际使用中的安装边界，瓶口的阀组安装螺纹采用通用的燃气瓶专用连接标准，确保可以和市面通用的减压阀、输气管路匹配，不需要额外定制转接件。瓶身的外径、总高度尺寸需要适配常规的气瓶运输架、存储柜的安装空间，不管是配送环节的三轮车堆叠运输，还是商户端的气瓶柜存放，都能顺利放入，不会出现尺寸干涉。瓶身的壁厚设计需要兼顾承压强度和自重控制，壁厚过大会增加瓶体整体重量，提升搬运难度，壁厚过小则无法满足额定压力下的强度要求，容易出现鼓包、破损风险，设计时需要结合材料的抗拉强度、屈服强度参数，通过应力计算确定合理的壁厚数值，同时在瓶身、封头、护罩、底座的焊接部位预留足够的焊接余量，避免焊接烧穿导致的结构缺陷。

在细节设计上，瓶阀的安装位置需要突出护罩的防护范围但又不超出护罩的最高点，这样既方便用户连接减压阀、操作阀门开关，又能保证瓶体倒置或者倾倒时阀组不会直接撞击地面。护罩和瓶身的连接采用多点焊接固定，每个焊接点的位置都避开瓶身的主承压焊缝，避免焊接热量影响主焊缝的材料性能。瓶身表面的涂覆层不仅起到防锈作用，也可以通过颜色区分气瓶的介质类型，让运维人员快速识别瓶内存储的燃气种类，避免错装错接。

实际建模过程中，需要重点处理各个焊接衔接处的圆角过渡，避免模型中出现尖锐棱角导致的应力集中仿真误差，回转体部分的建模要保证同轴度，确保瓶体放置时不会出现偏斜，阀组的接口尺寸要严格按照通用标准建模，方便后续设计配套的减压阀、固定支架等附属构件时直接调用装配，不需要反复核对尺寸。这类小规格气瓶的设计没有统一的固定尺寸，不同供气厂商会根据自身的供应链体系、配送场景调整瓶身的高度和直径，但核心的承压结构、防护结构、接口尺寸都需要符合通用的燃气器具适配要求，才能在实际流通环节中顺畅使用，避免出现接口不匹配、防护不到位带来的使用隐患。
