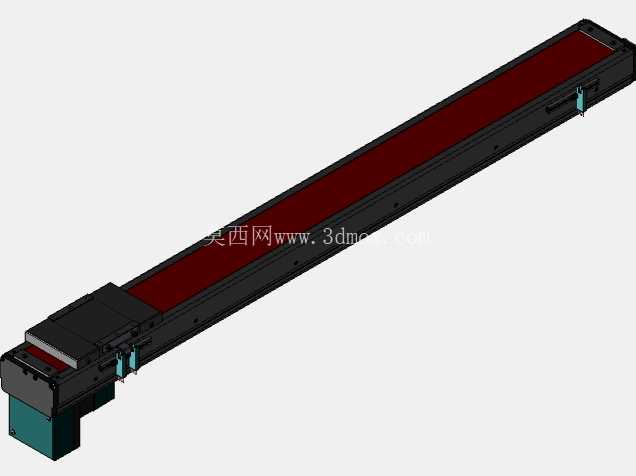

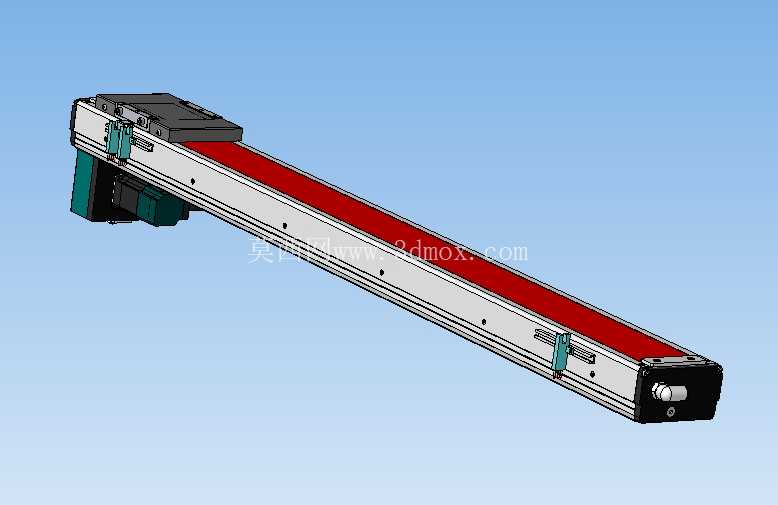

底部驱动九百毫米行程线性滑台模组

在自动化产线搭建、工位移载、检测设备进给这类需要精准直线往复动作的场景里，长行程线性传动部件的选型一直是结构工程师绕不开的环节，这款底部电机驱动的900毫米行程线性滑台，正是针对中长行程水平移载场景做的结构优化设计。不同于常见的端部直连驱动布局，这款滑台把驱动电机布置在模组本体的底部侧端，这种布局首先解决了长行程模组端部安装时的轴向空间占用问题，很多设备的机架安装位在轴向方向预留空间有限，端部装电机的话要么需要额外切让位缺口，要么得加长机架整体尺寸，底部侧装的结构能把电机的轴向长度完全消化在模组的宽度方向边界里，对于紧凑布局的多工位并行设备来说，这个设计点能省下不少安装空间。

从结构本身来看，滑台的主体采用铝型材一体化成型的基座，型材本身自带安装导轨的基准面，加工时只要一次装夹就能完成导轨安装位、同步带容纳槽、端部轴承座安装位的精加工，从根源上减少了多零件拼接带来的形位公差累积，保证滑台在全行程范围内的直线度精度。滑台的运动部分采用内嵌式双导轨支撑，滑块和滑台的移动座刚性连接，相比单导轨的悬臂式滑台，双导轨布局能承受更大的侧向弯矩，在搭载视觉检测相机、小型 pick-up 执行端、涂胶阀这类有一定偏心负载的工况下，不会出现运行卡顿或者滑块偏磨的问题。传动部分采用同步带传动结构，配合端部的张紧调节机构，安装调试时可以根据实际负载和运行速度调整同步带的预紧力，避免高速运行时出现皮带跳齿或者低速爬行的问题，900毫米的有效行程刚好覆盖大部分3C产品组装线、小型零部件检测线的单工位移载距离，不用额外拼接多段模组，减少了拼接带来的接缝处运行顿挫问题。

安装边界上，这款滑台的基座型材侧面和底面都预留了标准的T型安装槽，既可以从底部用螺栓直接固定在设备机架的安装板上，也可以通过侧面的安装槽搭配L型连接块做侧装或者吊装，适配不同的设备安装姿态。滑台的移动座上预留了成阵列排布的螺纹安装孔，能直接搭配标准的负载安装板，不用额外做转接件的二次加工，减少设计和加工的工作量。底部安装的电机和模组本体之间通过同步轮做传动连接，电机的安装座本身带调节腰型孔，装配时可以微调电机的位置来保证主动轮和从动轮的平面度，避免皮带偏磨。滑台的同步带外侧安装了一体式的防尘钢带，能阻挡车间环境里的灰尘、铝屑、切削液雾进入传动和导轨区域，延长导轨和同步带的维护周期，在机加工上下料、打磨工位这类粉尘较多的场景里也能稳定运行。

实际选型应用时，这款滑台适合水平安装的中低速移载场景，运行速度可以根据搭配的电机转速和同步轮节径做调整，满足不同节拍的产线需求。设计时特意把限位传感器的安装位集成在滑台基座的侧面，不用额外设计传感器安装支架，装配时只要把光电或者霍尔传感器卡在预留的槽位里，调整好位置就能直接使用，滑台的移动座上自带触发挡片，省去了单独加工触发件的步骤。端部的轴承座采用密封式深沟球轴承，能承受同步带张紧带来的径向载荷，长时间运行也不会出现轴端窜动的问题。整体结构没有多余的冗余设计，所有零件都围绕长行程稳定运行、安装便捷、维护简单这几个核心需求做布局，不管是做单轴的直线移载，还是搭配另外两个轴搭建直角坐标机械手，都能快速完成结构适配，减少工程师的选型和建模工作量。
