QS8-S防火花大电流面板安装连接器

在机器人动力回路、遥控模型大功率供电、电动汽车低压辅助电源这类需要频繁插拔、承载大电流的连接场景里，普通接插件很容易因为插拔瞬间的电弧烧蚀触点，或是接触电阻过大引发温升超标，严重时甚至会造成供电中断、触点熔焊的故障。这套带QS8IP隔板与后壳的QS8-S连接器，就是针对这类高负载、高可靠性要求的供电连接场景开发的面板安装式接插件，整套模型完整还原了公头、母头、安装隔板、防护后壳的全部结构细节，可直接用于设备面板的接插件选型校核、安装位结构设计参考。

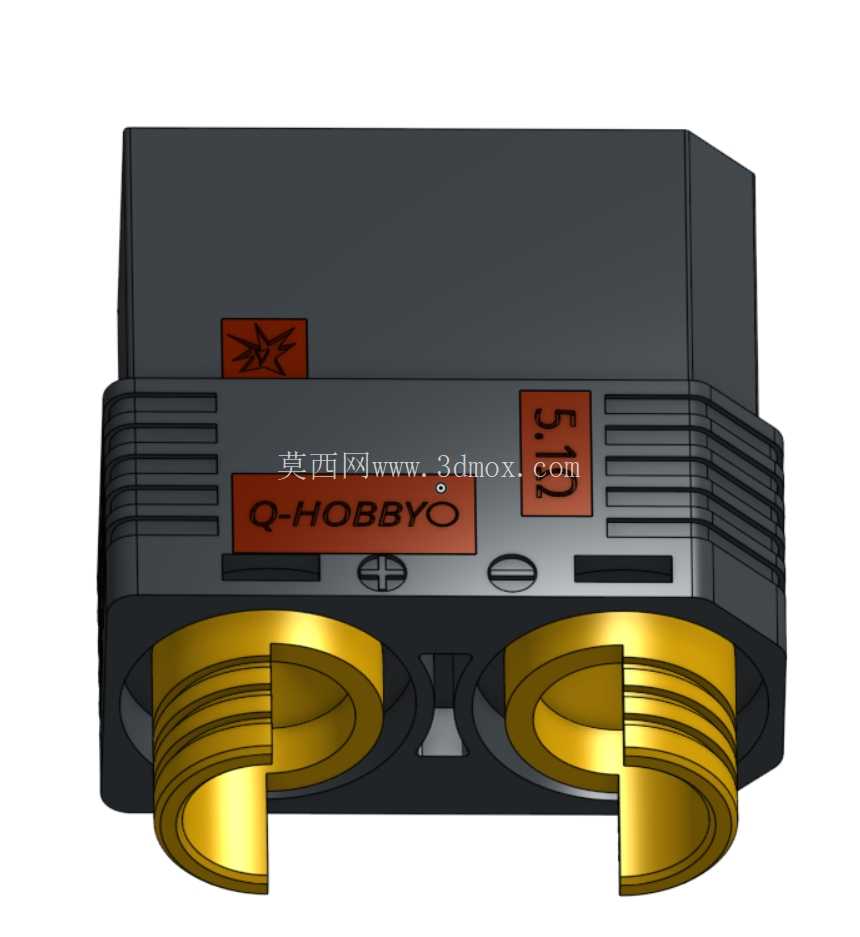

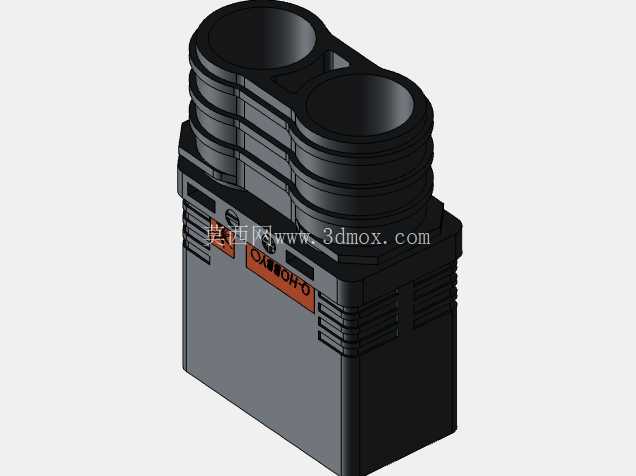

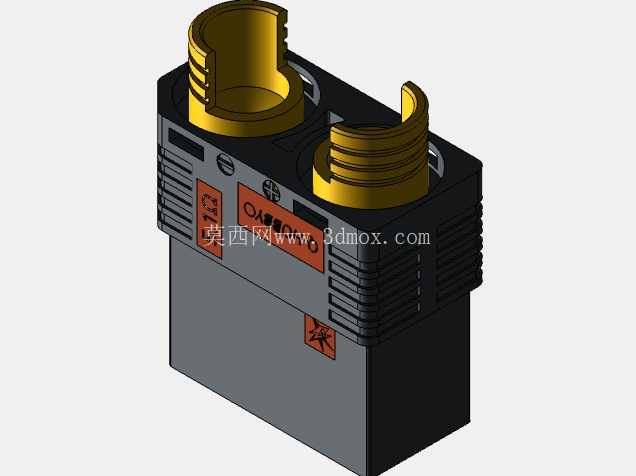

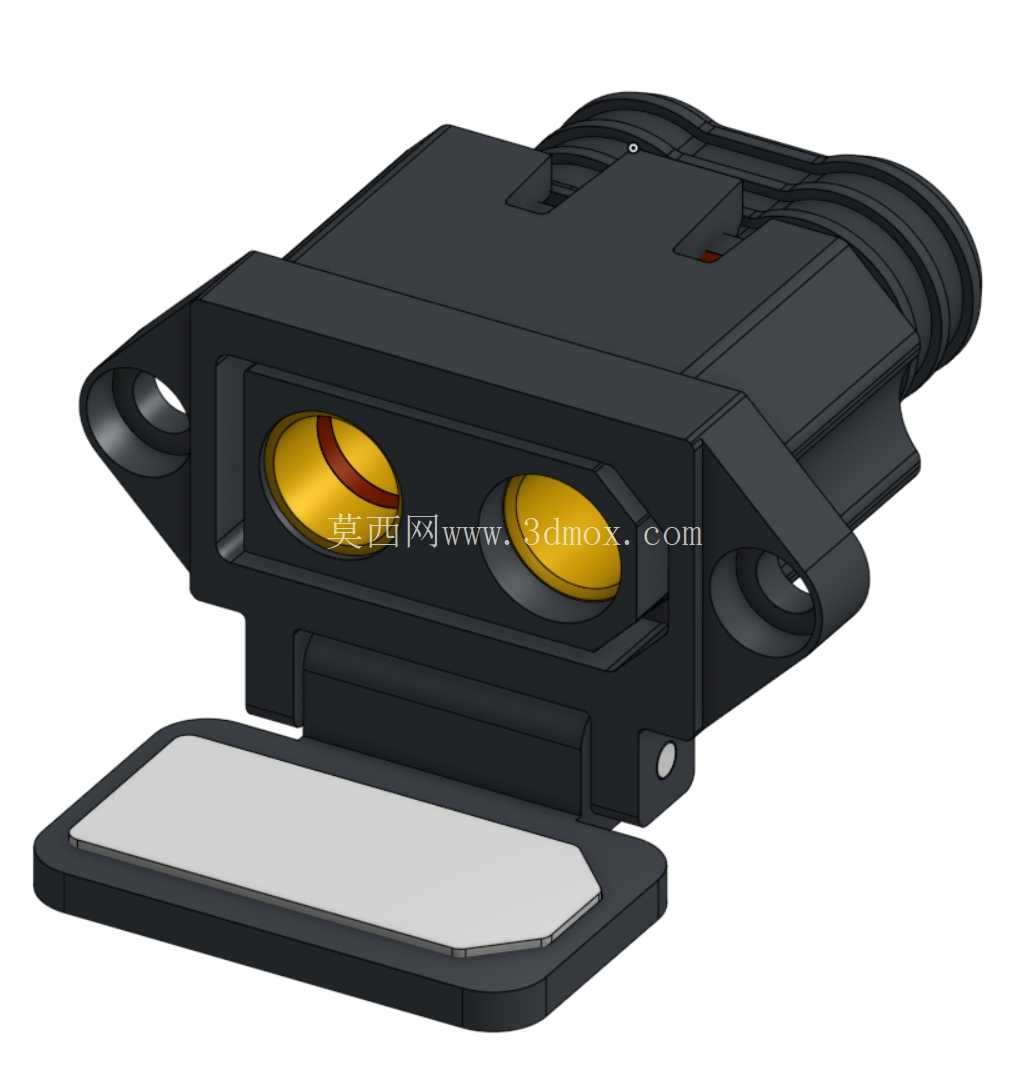

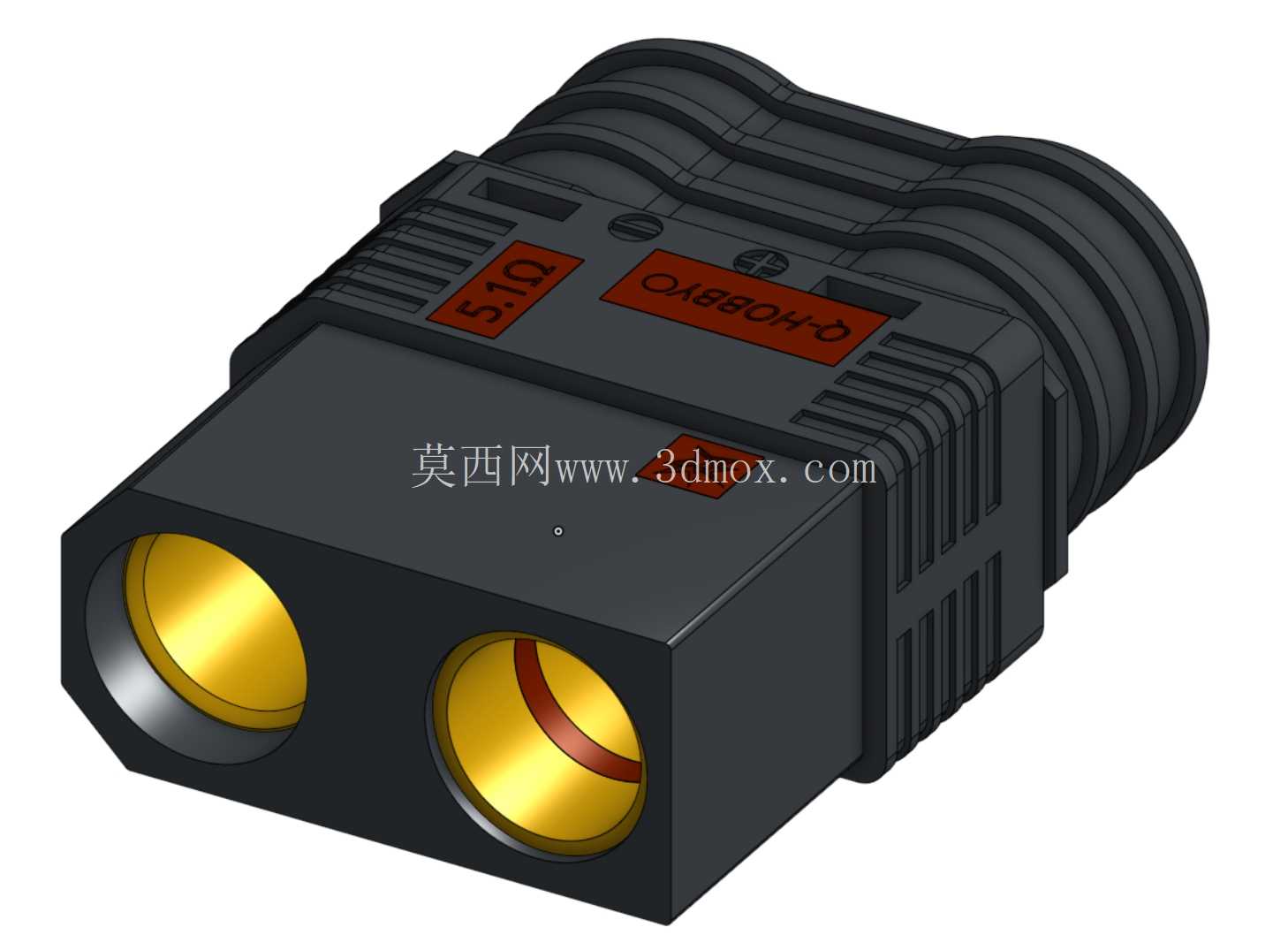

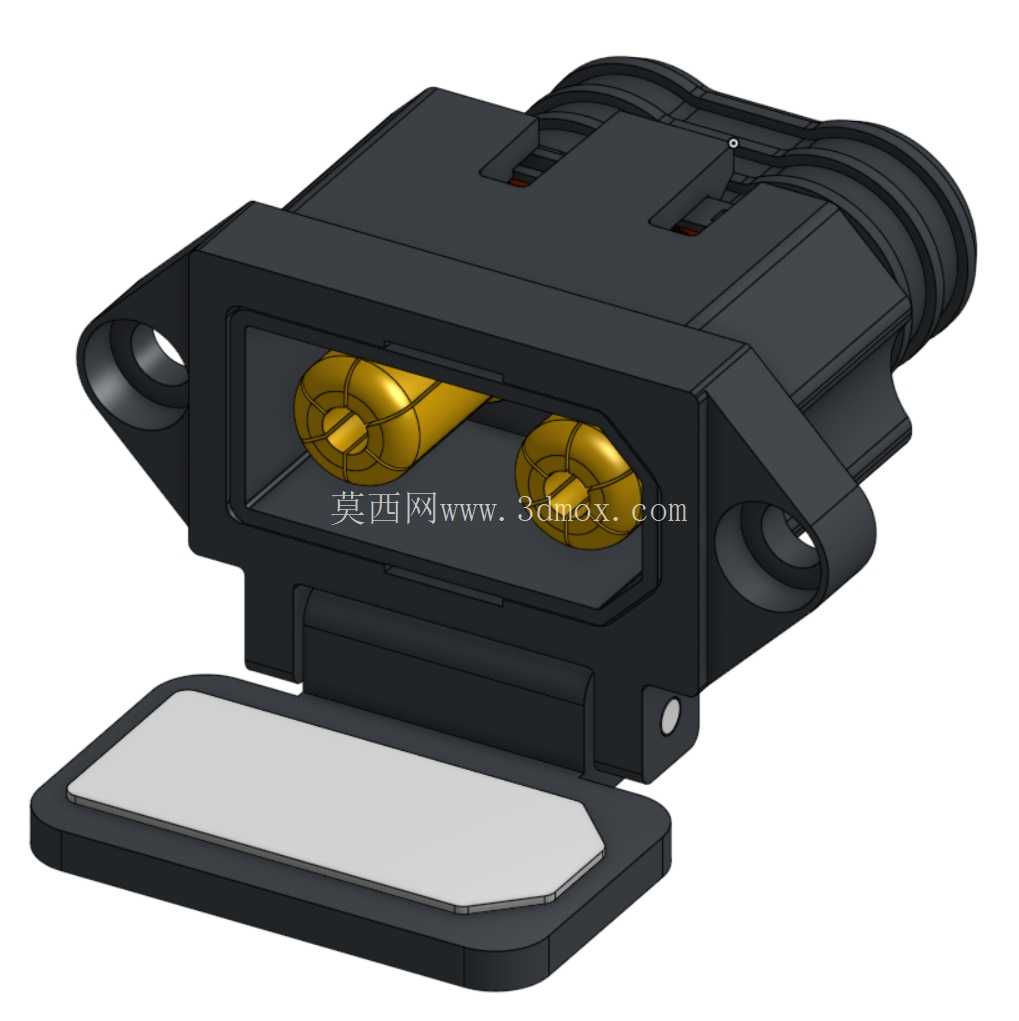

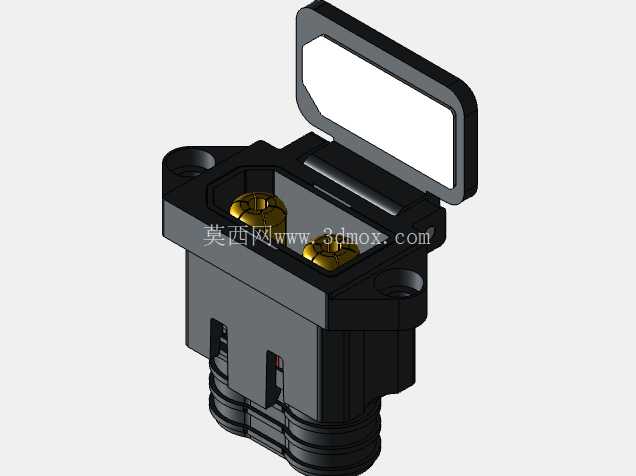

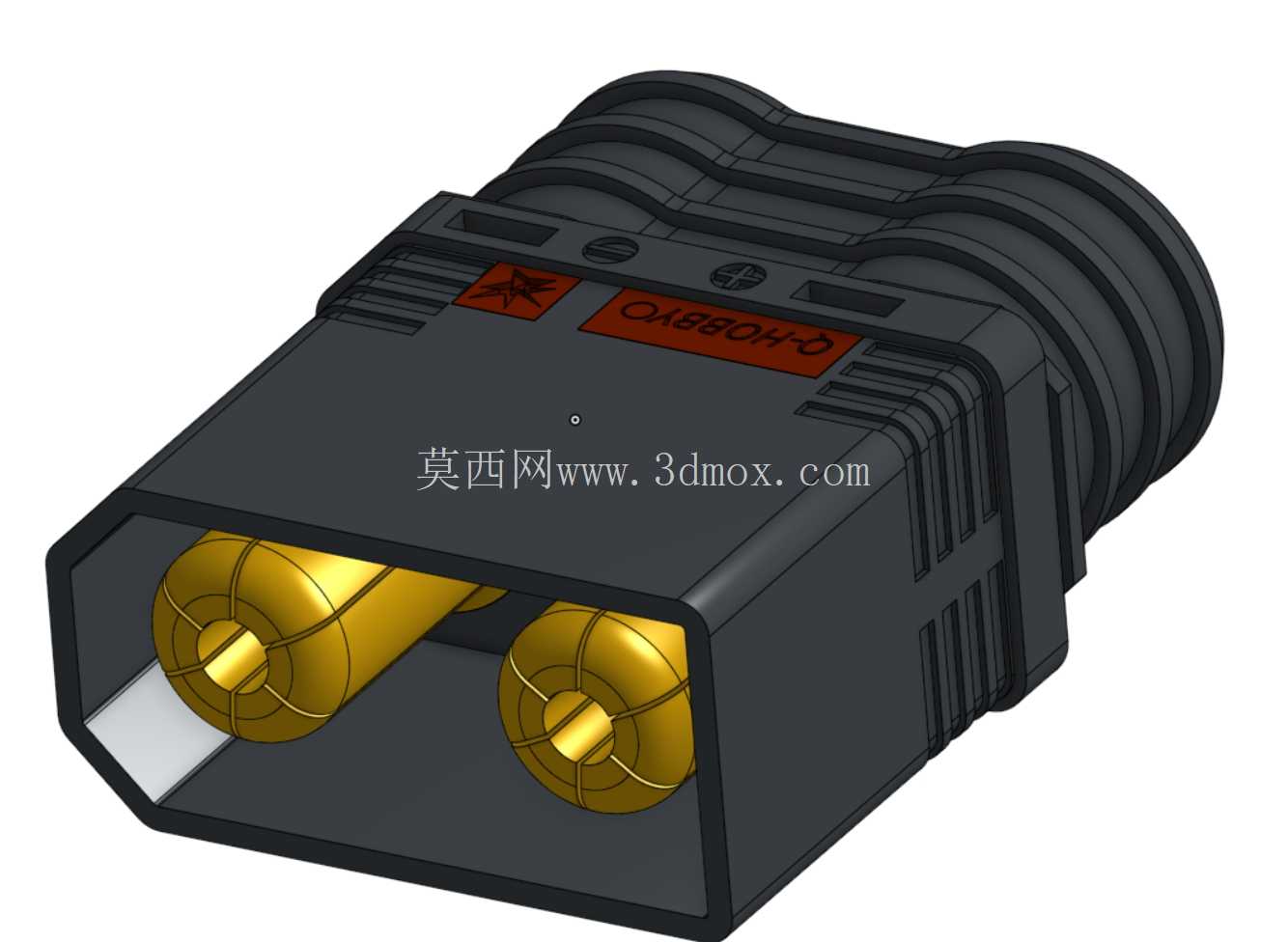

从实际使用的功能特性来看，这款连接器的额定载流能力可达200A，触点采用了镀金铜质插针与插孔的配合结构，接触电阻控制在毫欧级，大电流持续通电时的温升表现稳定，不会因为长时间满负载运行出现触点过热的问题。结构上自带防火花设计，插拔过程中可以有效抑制电弧产生，避免触点被电弧烧蚀氧化，大幅提升接插件的插拔使用寿命，适合需要频繁断开、接通动力回路的使用场景。配套的QS8IP隔板是专门为面板安装设计的固定结构，隔板上预留了标准的安装孔位，安装时可以直接将连接器主体嵌装在设备面板的预留开孔内，通过法兰边与螺丝完成固定，不需要额外设计定制固定支架，能有效简化设备面板的结构设计工作量。配套的后壳可以在连接器插合完成后覆盖尾部的接线区域，既可以避免接线部位裸露引发的触电、短路风险，也能阻挡灰尘、飞溅的液体侵入接线端，提升连接部位的防护等级。

从设计思路上看，整套连接器的结构做了防呆设计，公头与母头的外壳带有对应的定位卡槽，插合时只有唯一的对位角度，不会出现插反、错插的问题，避免因为接插件反接造成电源正负极短路。触点部分采用了弹性插孔结构，插合后插孔可以紧密包裹插针，保证足够的接触压力，即使在设备存在一定振动的使用场景下，也不会出现接触不良、瞬断的问题。外壳采用了高强度的绝缘工程塑料材质，具备优秀的绝缘性能与机械强度，既可以耐受大电流通电时的局部温升，也能承受日常使用中的插拔冲击力、轻微磕碰，不会出现外壳开裂、绝缘失效的问题。

从安装边界与尺寸适配的角度来看，这套连接器的面板安装法兰边轮廓规整，安装孔的孔距、开孔尺寸都做了标准化设计，建模时严格按照实际产品的尺寸公差还原，在做设备面板的结构设计时，可以直接调取模型匹配开孔位置、预留安装空间，不需要反复核对二维图纸的尺寸参数。尾部的接线区域预留了足够的线缆弯折空间，适配大平方的动力线缆接入，后壳与连接器主体的配合间隙控制合理，既可以顺利扣合，也不会出现松动脱落的问题。公头与母头插合后的整体长度、外径尺寸都在模型中做了精准还原，在做设备内部的布线规划时，可以准确预留接插件的安装空间，避免出现线缆长度不足、接插件与周边结构件干涉的问题。

对于结构设计工程师来说，这类标准化的接插件三维模型可以直接嵌入到整机的装配模型中，完成接插件的选型校验、安装位干涉检查、面板开孔尺寸确认，大幅缩短设备电气连接部分的设计周期，避免因为接插件尺寸核对偏差造成后期打样时出现安装不匹配的问题。在三维建模过程中，模型的分型面、卡扣结构、安装孔位都按照实际产品的生产工艺做了还原，也可以作为同类接插件产品结构设计的参考案例，帮助设计人员理解大电流连接器的触点配合、固定结构、防护结构的设计逻辑。
