LP28三针防水电源连接器座结构设计

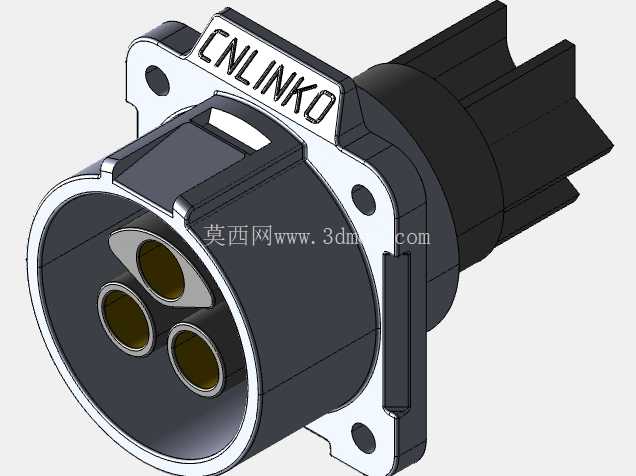

这款LP28规格的三针电源连接器座，是面向户外工业设备、新能源配套装置、车载电气系统开发的面板安装式接插组件，核心解决严苛工况下的大电流电源稳定连接需求，在户外照明、工程机械、通信基站、新能源充换电配套、车载电气回路这类存在淋雨、粉尘、振动干扰的场景中，能够替代普通裸露接线端子，避免接线松动、受潮短路、接触不良等常见电气故障。从结构设计逻辑来看，这款连接器座采用法兰式面板安装结构，安装法兰为方形切角设计，四个角位预留通孔安装位，适配M3规格的固定螺丝，安装时可直接嵌入设备面板预留的开孔，从面板外侧装入后通过螺丝锁紧，法兰与面板接触面可加装橡胶密封垫，实现安装位的IP67级防水密封，安装法兰边缘做了加厚处理，能够承受安装时的螺丝锁紧力，长期受振动也不会出现法兰开裂、固定位松脱的问题。接插端的外壳采用工程塑料与金属嵌件结合的结构，外圈金属嵌件做了倒角导向设计，对接公头时可自动导正插入角度，避免插针歪折、对位偏差导致的接触件损伤，外壳上的CNLINKO标识位做了凹陷处理，不会因为反复插拔摩擦导致标识磨损。内部三个导电插针孔位呈三角排布，每个孔位周边做了绝缘隔离挡边，不同极的导电件之间的爬电距离满足低压电气设备的安全规范要求，即使在凝露工况下也不会出现极间打火、击穿的问题，插针孔内部自带密封胶圈，公头插针对接到位后，胶圈紧密包裹插针外壁，阻断水汽、粉尘进入连接器内部的通路。尾部采用阶梯式出线结构，适配不同外径的线缆接入，尾部的锁紧结构可与线缆格兰头配合，实现线缆入口处的密封与抗拉扯防护，避免设备布线时拉扯线缆导致内部接线端子松脱。从安装边界尺寸来看，这款连接器座的主体外径为28mm，法兰安装边的对角尺寸约35mm，面板开孔直径需预留29mm的安装间隙，安装后突出面板外侧的高度约22mm，面板内侧的接线端长度约30mm，布线时需预留足够的线缆弯折空间，避免线缆过度弯折导致芯线断裂。在实际选型应用中，这款连接器座的额定载流能力可满足单路25A以内的交流或直流电源传输需求，接触件采用铜合金镀银工艺，接触电阻低，长期满负载运行时的温升控制在安全范围内，不会出现接触件过热氧化的问题。外壳主体采用的阻燃工程塑料可满足UL94-V0级阻燃要求，即使周边出现短时明火也不会快速燃烧蔓延，适配工业设备的电气安全要求。设计这款三维模型时，重点还原了安装法兰的孔位精度、插针孔位的同轴度、对接端的导向倒角细节，所有配合尺寸均按照实际量产产品的公差要求做了预留，结构设计人员可直接将该模型导入设备面板的装配体中，核对安装开孔尺寸、周边部件的干涉情况，无需重新测绘建模即可完成连接器的布局设计，也可基于该模型修改密封结构、针脚定义，衍生出不同针数、不同防护等级的同系列连接器产品。在车载电气系统应用中，这类连接器可用于底盘灯光、辅助电源、外接设备的电源回路连接，能够承受车辆行驶过程中的持续振动、路面溅水、泥沙侵蚀，相比普通的接线端子排，可大幅降低后期电气维护的频次；在户外通信基站设备中，这类连接器可用于基站电源模块的外接供电接口，无需额外做防水防护盒即可满足户外露天安装的防护要求，减少设备的整体安装成本。
